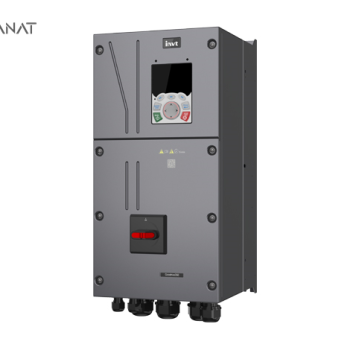

اینورتر اینوت INVT GD350-IP55

اگر محیط نصب شما پر از گردوغبار، بخار آب، رطوبت دائمی است، یک درایو معمولی با درجه حفاظت پایین باعث خطاهای تکراری، خوردگی اتصالات و توقف‌های ناخواسته خط تولید است. اینورتر GD350-IP55 از خانواده Goodrive350  برند INVT (اینوت) برای همین شرایط طراحی شده؛ یعنی یک درایو با بدنه محافظت‌شده IP55 و امکانات کنترلی و ارتباطی مناسب برای پروژه‌های صنعتی است. در ادامه، به بررسی مشخصات فنی، ابعاد، اجزا، و نکات انتخاب و خرید اینورتر INVT GD350-IP55 میپردازیم.

بررسی مشخصات فنی اینورتر اینوت GD350-IP55

• درجه حفاظت بدنه IP55 است، این درجه برای محیط‌های گردوغباردار و دارای پاشش آب (مثل کارگاه‌های پرگردوغبار، صنایع غذایی با شست‌وشوی، تصفیه‌خانه‌ها) مناسب است.
• محدوده فرکانس خروجی درایو اینوت GD350-IP55 از 0 تا 400 هرتزاست.
• این اینورتر دارای دو مد سبک کار و سنگین کار است:
• G (گشتاور ثابت): برای بارهای سنگین مثل نوار نقاله، میکسر، بالابر.
• P (گشتاور متغیر): برای بارهای گشتاور متغیر مثل فن‌ها و پمپ‌ها.
• این سری دارای مد های کنترلی کنترل برداری بدون سنسور SVC (Sensorless Vector Control)، کنترل برداری اسکالر V/F ، کنترل برداری حلقه بسته (VC)
• این سری از درایو های اینوت دارای دو وروردی و یک خروجی آنالوگ، 4 ورودی دیجیتال عمومی (برای فرمان‌هایی مثل Run/Stop/Reset، انتخاب سرعت‌ها، اینترلاک‌ها)، 2 ورودی دیجیتال پرسرعت تا 50kHz، یک خروجی دیجیتال به صورت پالس پرسرعت تا 50kHz و یک خروجی ترانزیستوری و دو خروجی رله ای است.
• اینورتر GD350-IP55 برای کنترل و مانیتورینگ از PLC/HMI (فرمان Run/Stop، تغییر مرجع سرعت، خواندن وضعیت‌ها و خطاها) از پورت RS-485 و شبکه  ModBus استفاده میکند.
• این سری در توان های 18.5 کیلووات تا 110کیلووات چوک DC داشته و در توان های 37 کیلووات و کمتر دارای چاپر داخلی است.

ظرفیت اضافه بار اینورتر اینوت GD350-IP55

ظرفیت اضافه بار در اینورتر به مدت زمانی اشاره دارد که اینورتر می‌تواند جریان خروجی بیشتری نسبت به جریان نامی خود تحمل کند ظرفیت اضافه بار اینورتر GD350-IP55 اینوت در دو حالت کاری P و G مورد بررسی قرارمیگیرد:

• در مد کاری G:

در این مد کاری، 150درصد جریان نامی به مدت یک دقیقه، 180 درصد جریان نامی به مدت 10 ثانیه و 200 درصد جریان نامی به مدت 1 ثانیه است.

• در مد کاری P:

در این مد کاری 120 درصد جریان نامی به مدت یک دقیقه است.

جدول مقایسه مشخصات سری های اینورتر اینوت

پس از بررسی این جدول، حتماً توان، جریان خروجی، ظرفیت اضافه بار و نحوه خنک‌کاری هر مدل را با مشخصات موتور و شرایط کاری خود تطبیق دهید. در نهایت ابعاد فیزیکی را با فضای داخل تابلو مقایسه کنید تا در زمان نصب با محدودیت مکان و تهویه روبه‌رو نشوید.

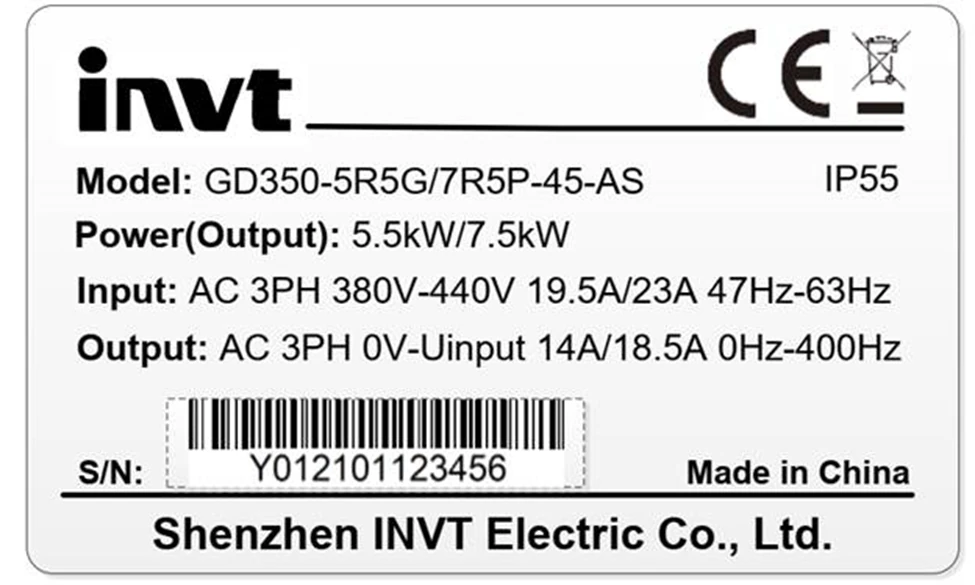

پلاک خوانی درایو اینوت GD350-IP55

در کدخوانی اینورتر GD350-IP55 به تفسیر دقیق مدل، توان، کلاس ولتاژ، درجه حفاظت و آپشن‌ها از روی پلاک و نام فنی دستگاه میپردازیم تا قبل از خرید یا نصب، انتخاب اشتباه رخ ندهد.

در ادامه هر بخش را روشن و کاربردی توضیح می‌دهیم.

① سری محصول

یعنی اینورتر از خانواده  Goodrive350 است.

② توان نامی بر اساس نوع بار

این بخش مهم‌ترین قسمت کد است و معمولاً به شکل زیر می‌آید:

مثال: 022G/030P

• 022G یعنی توان نامی در تیپ G برابر 22kW
• 030P یعنی توان نامی در تیپ P برابر 30kW

حالت “R” مثال: 5R5G/7R5P

در بعضی مدل‌ها به‌جای نقطه اعشار از R استفاده می‌شود:

• 5R5G یعنی 5kW  در تیپ G
• 7R5P یعنی  5kW در تیپ P

تفاوت G و P دقیقاً چیست؟

• G = تیپ بار گشتاور ثابت (Constant Torque / Heavy Duty)
  مناسب نوار نقاله، میکسر، اکسترودر، بالابر و کمپرسورهای سنگین.
• P = تیپ بار فن/پمپ (Variable Torque / Normal Duty)
  مناسب فن، پمپ، دمنده‌ها و بارهای گشتاور متغیر.

③ کلاس ولتاژ

این قسمت معمولاً یک عدد است که سطح ولتاژ ورودی را مشخص می‌کند.

عدد 4 مربوط به کلاس ولتاژ یعنی 380ولت سه فاز است.

④ درجه حفاظت

• 5 یعنی IP55

پس در کد پلاک عدد  5 مربوط به IP است و نشان می‌دهد این مدل بدنه IP55  دارد.

⑤ آپشن‌ها و تجهیزات اضافه

بعد از خط تیره، کدهای آپشن می‌آیند. رایج‌ترین‌هایی که در مدل‌ها هستندAS و  Bهستنددر ادامه به بررسی هر کدام میپردازیم.

• AS یعنی این مدل به‌صورت استاندارد کلید ورودی AC (AC input switch) دارد.
  کاربردش این است که قطع و وصل تغذیه ورودی از روی خود دستگاه با کلید تعبیه‌شده انجام می‌شود .
• B یعنی یونیت ترمز داخلی (Built-in brake unit) دارد.
  اگر توقف های سریع یا بار با اینرسی‌ دارید (مثل سانتریفیوژ، وینچ، اره‌های بزرگ)، داشتن یونیت ترمز داخلی یا پیش‌بینی سیستم ترمز بیرونی خیلی تعیین‌کننده است.

ابعاد اینورتر INVT GD350-IP55

آشنایی با طول، عرض، ارتفاع و نحوه نصب هر سایز از این سری، به طراح تابلو کمک می‌کند جانمایی بهینه ‌تری برای تهویه، کابل‌کشی و دسترسی به کیپد درایو در نظر بگیرد.

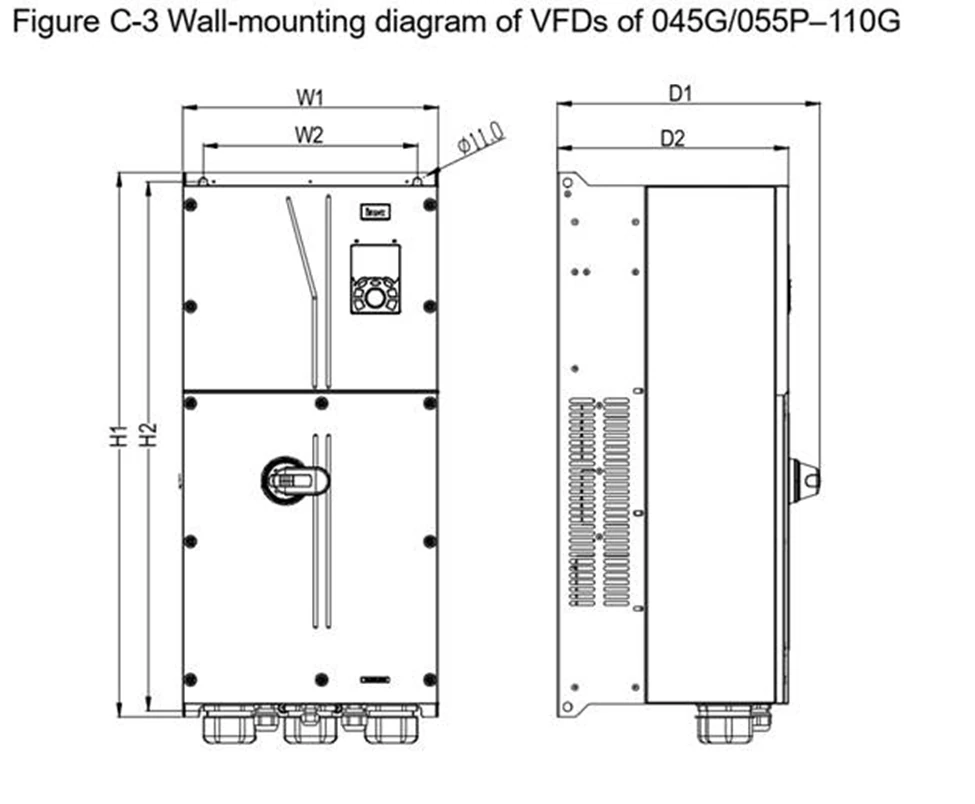

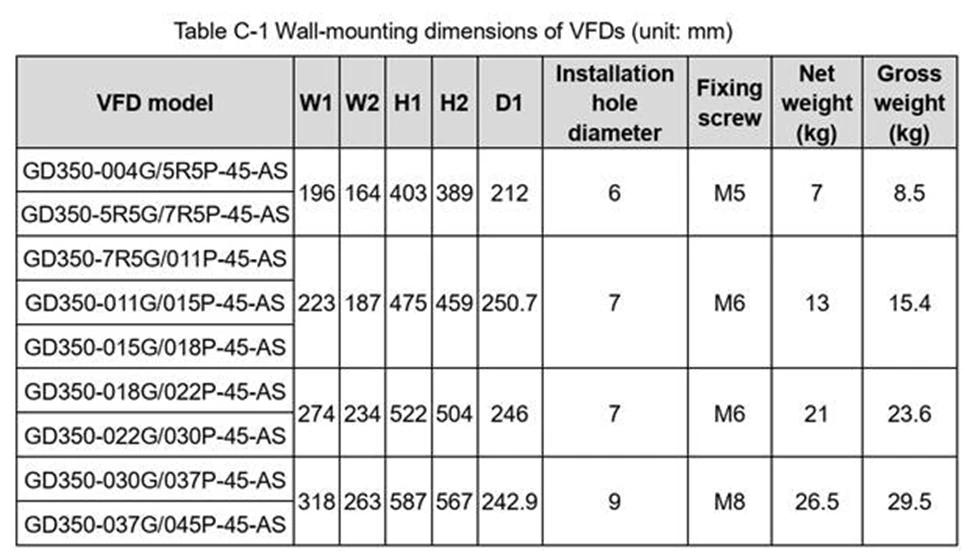

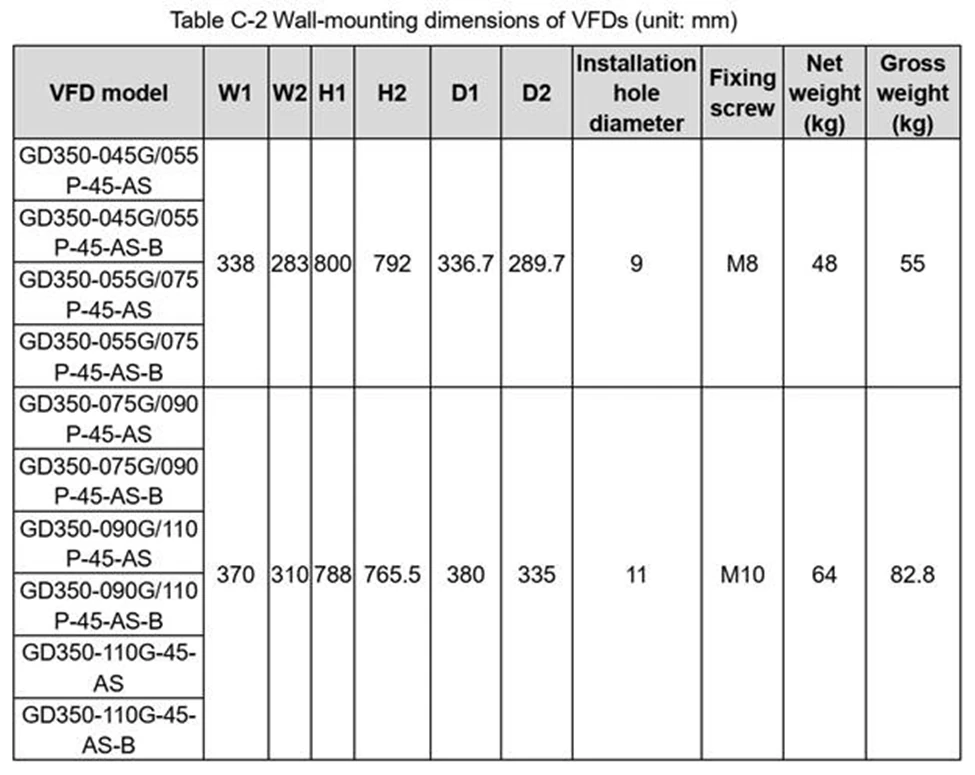

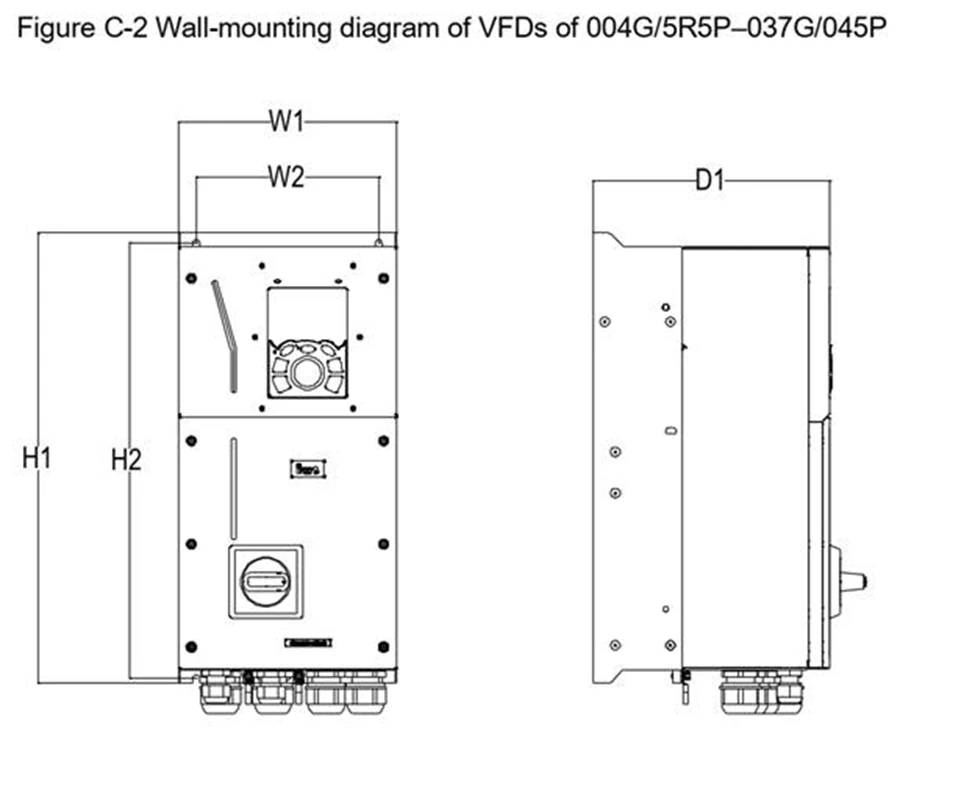

در این بخش ابعاد مختلف اینورتر هایgd350-ip55  و روش نصب دیواری آورده شده است؛ این سری در رنج توان های متفاوت ابعاد گوناگونی دارد برای مثال ابعاد اینورتر GD350-055G/075P-45-AS در جدول C2 ذکر شده است.

بعد از بررسی جدول و تصویر ابعاد اینورتر اینوت GD350-IP55، می‌توانید فضای لازم برای نصب، مسیر کابل‌کشی و فاصله ایمن از دیواره‌ها و تجهیزات کناری را دقیق‌تر طراحی کنید.

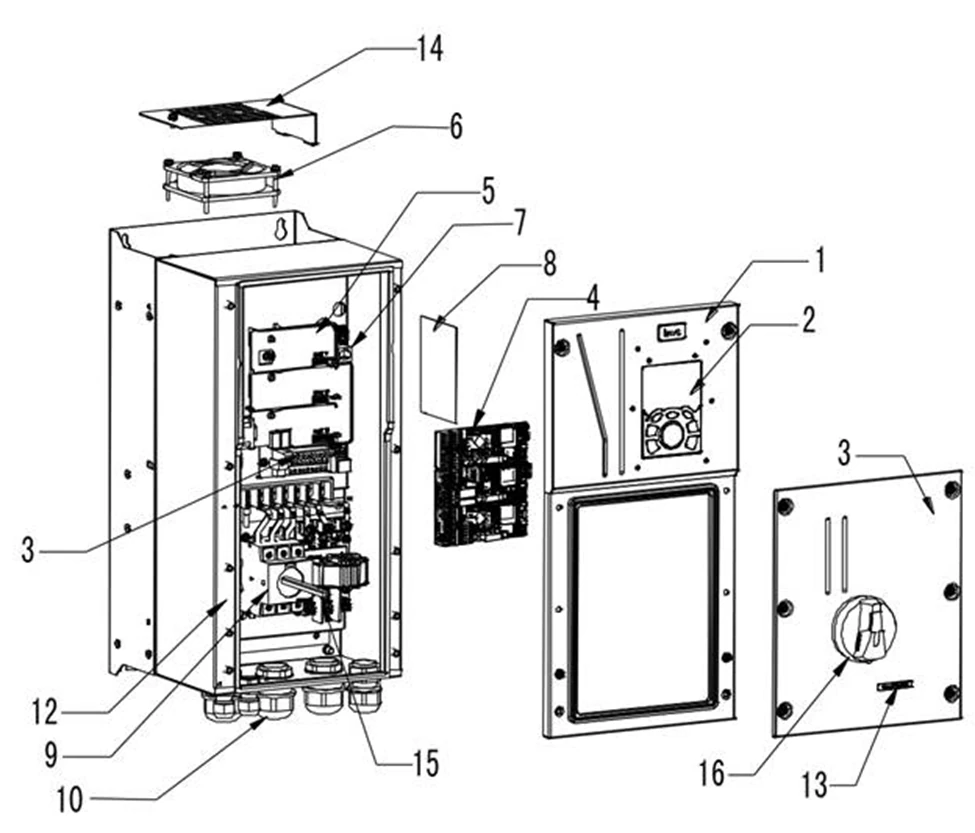

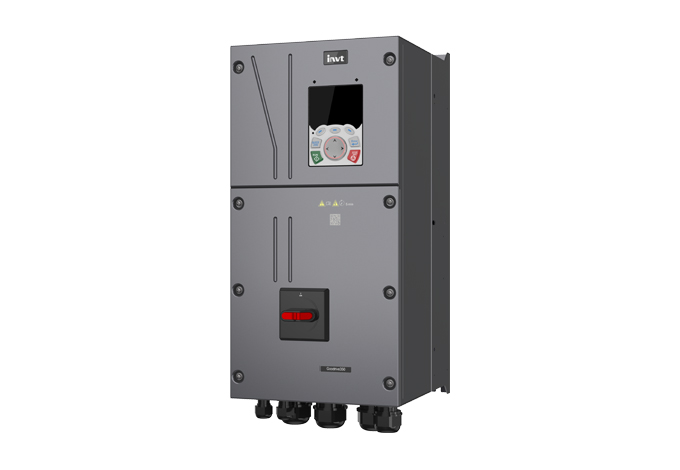

اجزا اینورتر اینوت GD350-IP55

شناخت دقیق کیپد، ترمینال‌های قدرت و کنترل، مسیر خنک‌کاری، کاورها و اتصالات آب‌بند کمک می‌کند نصب، کابل‌کشی و سرویس دوره‌ای را بدون خطا و با حفظ درجه حفاظت IP55 انجام دهید.

1)   کاور بالایی (Upper cover)

وظیفه‌اش محافظت از قطعات داخلی در برابر ضربه، گردوغبار و پاشش آب است. در IP55 این کاور معمولاً همراه با آب‌بندی (واشر/پروفیل) کار می‌کند، پس هنگام بستن باید کاملاً فیت و بدون کجی بسته شود.

2)   کیپد (Keypad)

پنل کاربری برای تنظیم پارامترها، مانیتورینگ وضعیت، مشاهده آلارم‌ها و فرمان‌های محلی (Run/Stop).

3)   کاور پایینی (Lower cover)

مثل کاور بالایی، نقش حفاظتی دارد و معمولاً مسیر ورود کابل‌ها/گلندها و بخش پایین بدنه را پوشش می‌دهد. اگر این قسمت درست جا نخورد، درجه حفاظت IP55 عملاً افت می‌کند.

4)   کارت توسعه (Extension card)

بخش اختیاری برای اضافه کردن قابلیت‌ها (مثل I/O بیشتر، ارتباطات یا کارت‌های خاص). نکته مهم: نصب کارت توسعه باید در حالت بی‌برقی انجام شود تا برد کنترل آسیب نبیند.

5)   بافل برد کنترل (Baffle of control board)

یک محافظ/نگهدارنده برای برد کنترل که هم از آن حفاظت می‌کند و هم محل نصب/جاگذاری کارت توسعه را آماده می‌کند.

6)   فن خنک‌کننده (Cooling fan)

مسئول دفع حرارت اجزای داخلی درایو است. در IP55 چون بدنه بسته‌تر است، سلامت فن و تمیز بودن مسیر تهویه حیاتی‌تر می‌شود. اگر فن ضعیف شود، خطاهای حرارتی و کاهش عمر قطعات محتمل است.

7)   رابط کیپد (Keypad interface)

کانکتور یا سوکت اتصال کیپد به برد کنترل است اگر محکم نباشد، علائمی مثل قطع و وصل شدن نمایشگر یا خطای ارتباط کیپد رخ می‌دهد. موقع سرویس، از محکم بودن و تمیز بودن کانکتور مطمئن شوید.

8)   پلاک مشخصات (Nameplate)

همان لیبل اصلی دستگاه که مدل، توان، جریان‌ها، ولتاژ ورودی/خروجی، IP و… روی آن نوشته شده. برای انتخاب مقاومت ترمز، کابل‌کشی، فیوز/کلید حفاظت و حتی سفارش قطعه، دقیقاً به همین اطلاعات استناد می‌شود.

9)   ترمینال مدار قدرت (Main circuit terminal)

ترمینال‌های ورودی و خروجی قدرت (ورود برق، خروجی به موتور، و ترمینال‌های مربوط به ارت/ترمز بسته به مدل). این قسمت جریان‌های بالا را حمل می‌کند؛ بنابراین:

• سفت‌کردن پیچ‌ها با گشتاور مناسب،
• سطح مقطع درست کابل،

و رعایت فاصله و عایق‌کاری کاملاً حیاتی است.

10)   ترمینال‌های کنترل (Control terminals)

محل اتصال سیگنال‌های فرمان و فیدبک: ورودی‌های دیجیتال، ورودی/خروجی آنالوگ، رله‌ها، RS485 و… . در IP55 معمولاً این ترمینال‌ها داخل محفظه محافظت‌شده هستند، اما باز هم باید کابل‌کشی تمیز، مرتب و با رعایت نویز (شیلد، مسیر جدا از کابل قدرت) انجام شود.

11)   نشانگر POWER

چراغ وضعیت تغذیه (Power indicator). معمولاً برای این است که سریع متوجه شوید دستگاه برق دارد یا در وضعیت تغذیه قرار گرفته است. ( یادآوری: خاموش بودن چراغ به معنی صفر شدن کامل انرژی DC داخلی نیست؛ همیشه زمان تخلیه خازن‌ها در نظر بگیرید.)

12)   لیبل سری GD350 IP55

برچسب/شناسه سری که معمولاً برای تشخیص نسخه IP55 و هم‌خوانی مدل با مستندات و قطعات یدکی استفاده می‌شود.

13)   بافل فن (Baffle of fan)

محافظ فن؛ کمک می‌کند هم فن آسیب مکانیکی نبیند و هم مسیر جریان هوا درست هدایت شود. در محیط‌های گردوغباردار، این قسمت نقش مهمی در جلوگیری از ورود مستقیم ذرات به پروانه فن دارد.

14)   دسته کلید (Switch handle)

کلید اصلی که برای کنترل/قطع و وصل تغذیه مدار قدرت استفاده می‌شود.

راهنمای خرید و استعلام قیمت اینورتر اینوت GD350-IP55

برای خرید و استعلام قیمت اینورتر اینوت GD350-IP55 کافی است کد دقیق مدل را مشخص کنید (توان G/P، کلاس ولتاژ -45، درجه حفاظت IP55 و آپشن‌هایی مثل ترمز داخلی -B)، چون همین موارد مستقیماً روی انتخاب و قیمت نهایی اثر می‌گذارند.

اگر در انتخاب بین تیپ G یا P ، نیاز به یونیت ترمز، چوک DC و شرایط نصب در محیط مرطوب و گردوغباردار تردید دارید، با کارشناسان فنی تتاصنعت با شماره 02191091022 تماس بگیرید.
