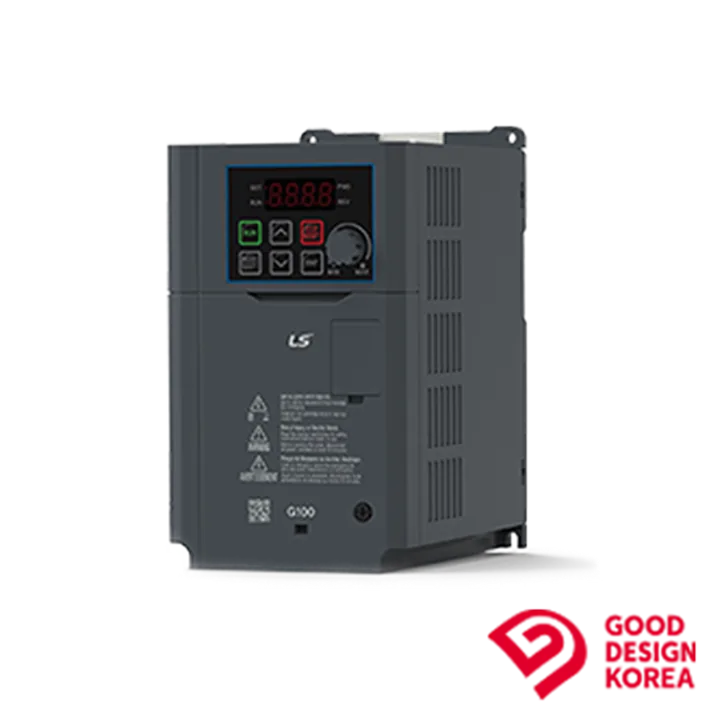

راهنمای جامع اینورتر LS G100
مقدمه
اینورتر ال اسG100 یا درایو ال اس G100 از سری درایوهای عمومی (General Purpose) الاس الکترونیک است که با تکیه بر کنترل سنسورلس وِکتور و V/F، نصب آسان و قابلیتهای حفاظتی کامل، بهعنوان انتخابی مطمئن برای فن، پمپ، نوار نقاله، کمپرسور و کاربردهای عمومی شناخته میشود. در این مقاله جامع و کاملاً منطبق با دیتاشیت و کاتالوگ رسمی، همه جزئیات از مشخصات فنی اینورتر LS سری G100 و دیاگرام ورودی/خروجیها تا پلاکخوانی مدل، ابعاد، کاربرد صنعتی، راهنمای خرید و لیست قیمت درایو ال اس G100 ارائه شده است.
دیتاشیت اینورتر ال اس G100 | G100 کاتالوگ فارسی درایو ال اس
مشخصات فنی کامل اینورتر ال اس G100
در ادامه به بررسی مشخصات فنی این محصول می پردازیم با ما همراه باشید:
رِنج ولتاژ، توان و کلاس کاری درایو LS G100
- کلاس ۳فاز ۲۰۰–۲۴۰VAC و ۳فاز ۳۸۰–۴۸۰VAC با رنج توان ۰٫۴ تا ۲۲ کیلووات (G100C تا ۴ کیلووات، G100 و نسخه STO تا ۲۲ کیلووات). کلاس HD و ND با ظرفیت اضافهبار متناظر در این سری پشتیبانی میشود.
- درایو برای کاربردهای عمومی طراحی شده و از سنسورلس وکتور و V/F با عملکرد بهینه در گشتاور پایینسرعت بهره میبرد.
روشهای کنترلی و توابع کلیدی
- کنترلها: V/F، سنسورلسوِکتور (IM)، اسلیپکامپنسیشن Slip compensation (جبران لغزش)، جستوجوی سرعت (Speed Search)، ترمز، DC/Flux، PID، Auto-restart، Fire Mode، Energy Buffering و… .
- بهبود شتاب/توقف در V/F با ATB (Auto Torque Boost) و Flux Braking تعبیه شده است.
- برای عملکرد سنسورلسوِکتور با دقت بالا، AUTOTUNING و ورود اطلاعات پلاک موتور (توان، ولتاژ، اسلیپ، جریان نامی و… ) الزامی است.
ورودی/خروجیهای کنترلی (I/O) و ترمینالها در درایو LS G100
- دیجیتال P1~P5 (تا P8) با حالت NPN/PNP از طریق SW1، ورودی اضطراری/فرمانهای چندمنظوره (FX, RX, BX, RST, Speed-L/M/H…) قابل پیکربندی هستند. ۲۴V داخلی و ترمینال CM مرجع مشترکاند.
- آنالوگها:
- V1/V2: ولتاژ (−10…+10V یا 0…10V)، VR: ولوم داخلی،
- I2: جریان 4–20mA (در نوع ایمنی با SW3 قابل تبدیل به PTC).
- AO (0…10V) و IO (0…20mA) قابل انتساب به فرکانس/جریان/ولتاژ خروجی و… .
- خروجیهای رلهای: A1-C1-B1 (Trip) و A2-C2 (Run)؛ در G100C امکان Q1/EG (کلکتور باز) بهجای رله دوم فراهم است.
- RS-485 (S+/S−) و کانکتور RJ-45 برای اتصال هوشمند/Remote I/O موجود است (SW2: مقاومت ترمینیشن).
ترمینالهای قدرت و سیمبندی اصلی
- R/L1, S/L2, T/L3 = ورودی AC، U/V/W = خروجی موتور. B1/B2 (تا ۷٫۵kW) یا P2/B (۱۱–۲۲kW) برای مقاومت ترمز؛ P1/P2 و P2/N در توانهای بالا برای راکتور/لینک DC. دیاگرامها برای فریمهای مختلف (۰٫۴–۲۲kW) ارائه شدهاند.
STO (ایمنی قطع گشتاور)
- ترمینالهای SA/SB/SC: اتصال SA و SB به SC ⇒ عملکرد نرمال؛ باز شدن هرکدام ⇒ قطع خروجی (Stop Category 0) . PL d / SIL2 برای نوع G100 STO است.
طول کابل و فرکانس حامل (نویز/افت ولتاژ)
- برای ≤۴kW طول کل کابل پیشنهادی ≤۵۰m؛ با افزایش طول، کاهش فرکانس حامل به ۵kHz یا ۲٫۵kHz توصیه میشود.
حفاظتها و آلارمها
- حفاظتهای ETH (حرارت موتور)، Over/Under Voltage، Over Current (Cn.96/97 کنترل مهار جریان)، Ground/Phase Loss، I/O Error، Fan/Temp Warning و… با گزینه Free-run/Dec در هنگام رخداد خطا.
جدول مقایسه کامل اینورتر ال اس G100 با دیگر سریهای الاس
| سری اینورتر LS | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| M100 | 0.1-2.2 | 0-400 | 150 درصد جریان نامی به مدت 1دقیقه | Modbus RTU روی RS485 وLS INV 485 | V/F schedule control Slip compensation control Simple sensorless control | تکفاز220V |
| IE5 | 0.1-0.4 | 0.1-200 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) | V/F | تکفاز220V |
| IG5A | 0.5-22 | 0.1-400 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) ماژول جانبی DeviceNet, EtherNet, Profibus-DP, CANOpen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
| IS5 | 0.75-75 | 0-400 | Modbus RTU, Profibus-DP, DeviceNet, RS485(LS Bus), Fnet(LS PLC link) | V/f, Sensorless vector, Sensored vector control (Optional) | سه فاز 220V سه فاز 380V | |
| G100 | 0.4-22 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | ModBus RTU LS INV 485 کارت های جانبی: Modbus TCP/IP,EtherNet/IP and RAPIEnet Profibus-DP, CANopen | V/F, Slip Compensation, Sensorless Vector | سه فاز 220V سه فاز 380V |
| IP5A | 5.5-450 | 0.1-120 | 120درصد جریان نامی به مدت 60ثانیه 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus) کارت های جانبی: Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP*, CANOpen, CC-Link | V/f, Slip compensation, Sensorless vector | سه فاز 220V سه فاز 380V |
| IS7 | 0.75-375 | 0.1-400 Sensorless-1 control: 0.01-300Hz Sensorless-2 or Sensored control: 0.01-120Hz | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus / Modbus RTU) کارت جانبی: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP | V/f, V/f PG, Slip compensation, Sensorless-1 vector, Sensorless-2 vector, Sensored vector | سه فاز 220V سه فاز 380V |
| IV5 | 2.2-800 | 50-60 | – | کارت جانبی: RS485(LS Bus / Modbus RTU), Profibus-DP, DeviceNet | Sensor vector | سه فاز 220V سه فاز 380V |
| H100 | 0.75-90 | 0-400 | 120درصد جریان نامی به مدت 60ثانیه | BACnet, Modbus-RTU(RS485), Metasys N2 | V/F control, slip compensation | سه فاز 220V سه فاز 380V |
| S100 | 0.4-75 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | کارت جانبی: rofibus-DP, EtherNet-IP, Modbus-TCP, CANopen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
کاربرد اینورتر LS G100 در صنعت
- تهویه و سیالات: فن برج خنککن، اگزاست، پمپهای سانتریفیوژ/بوستر.
- انتقالدهندهها: نوارنقاله، رولر، فیدر.
- ماشینسازی عمومی: بستهبندی، برش، میکسر/اکسترودر سبک، کمپرسورهای اسکرو سبک.
- زیرساخت و تاسیسات: پمپ آب و فاضلاب، سیستمهای آتشنشانی (Fire Mode).
نحوه پلاکخوانی اینورتر LS G100
نمونه کد: LSLV0185G100-4E O F N (T)
- LSLV = درایو LV الاس
- 0185 = ظرفیت (۱۸٫۵kW)
- G100 = سری
- -4 = ورودی ۳۸۰–۴۸۰VAC (عدد 2 یعنی ۲۰۰–۲۴۰VAC)
- E = LED Keypad
- O = UL Open Type
- F/N = فیلتر EMC Built-in (F) یا بدون (N)
- N = بدون DC Reactor
- (T) = نسخه ایمنی (STO) در صورت وجود علامت T
جدول کامل نامگذاری در کاتالوگ آمده است.

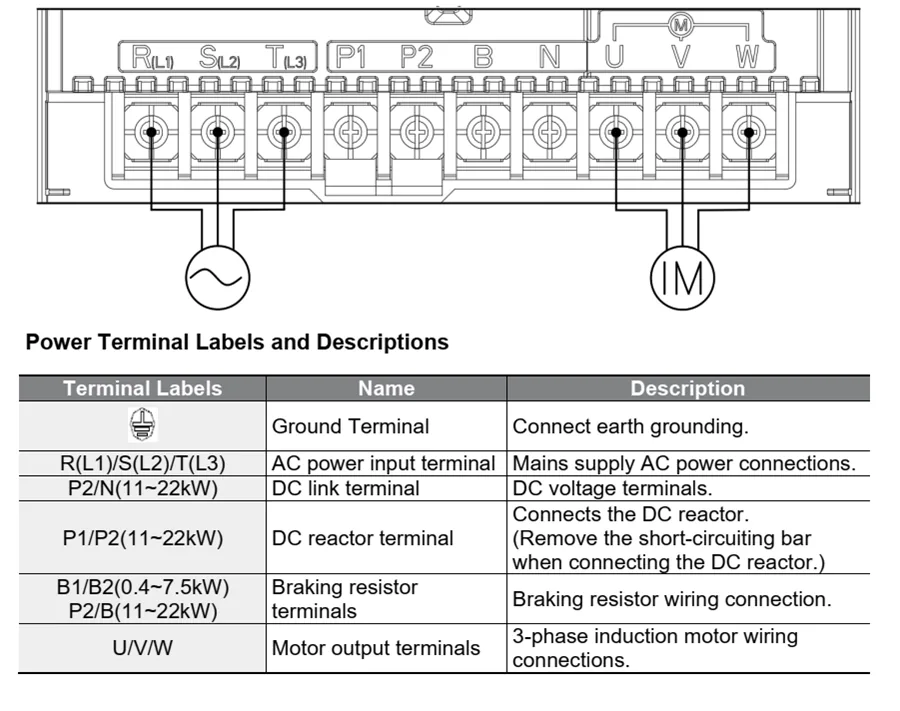

دیاگرام ورودی و خروجیهای اصلی درایو ال اس G100
- R/L1, S/L2, T/L3: ورودی AC
- U, V, W: خروجی سهفاز موتور
- B1/B2 (تا ۷٫۵kW) یا P2/B (۱۱–۲۲kW): اتصال مقاومت ترمز
- P1/P2 (۱۱–۲۲kW): محل اتصال راکتور DC (پس از برداشتن شنت)
- P2/N (۱۱–۲۲kW): پایانههای لینک DC
دیاگرامهای فریمهای مختلف (۰٫۴–۲۲kW) در کاتالوگ/یوزر منوال آمده است.

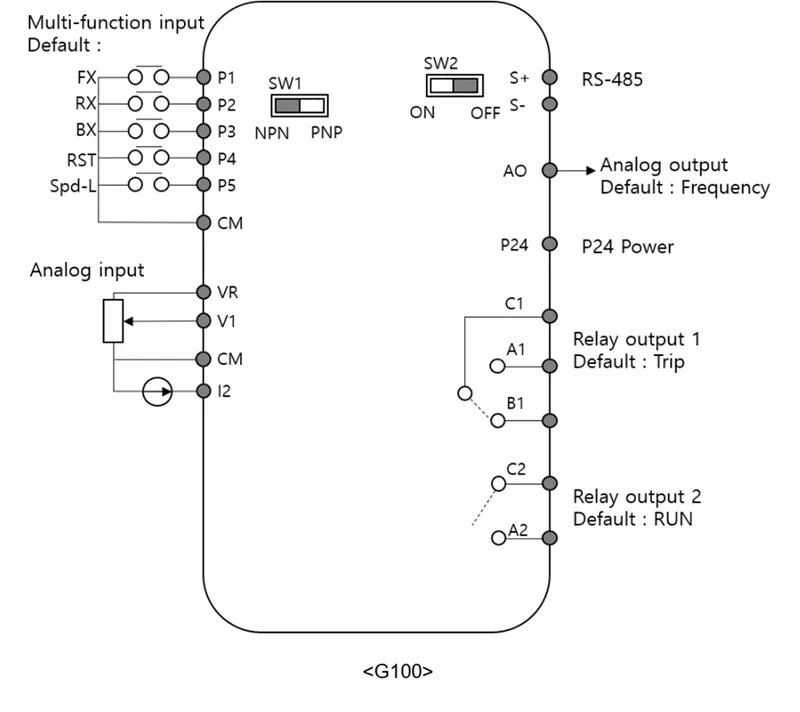

دیاگرام ورودی/خروجیهای کنترلی اینورتر LS G100
- دیجیتال P1~P8 (Multi-function): فرمانهای FWD/REV/Reset/3-Wire/Jog/Speed L/M/H و …؛ SW1 برای انتخاب NPN/PNP.
- آنالوگ: VR (ولوم داخلی)، V1/V2 (ولتاژ)، I2 (۴–۲۰mA) با SW3 (ایمنی) برای PTC؛
- AO (0–10V) و IO (0–20mA) برای مانیتورینگ فرکانس/جریان/ولتاژ؛
- Relays: A1-C1-B1 = Trip، A2-C2 = Run (در G100C میتواند Q1/EG باشد)؛
- ۲۴V داخلی (حداکثر جریان بر اساس اتصال SA/SB/SC؛ هنگامی که SA/SB به SC وصل باشند، حداکثر ۹۰mA).
- RS-485 (S+/S−) و RJ-45 برای ارتباط و کپی کردن هستند.

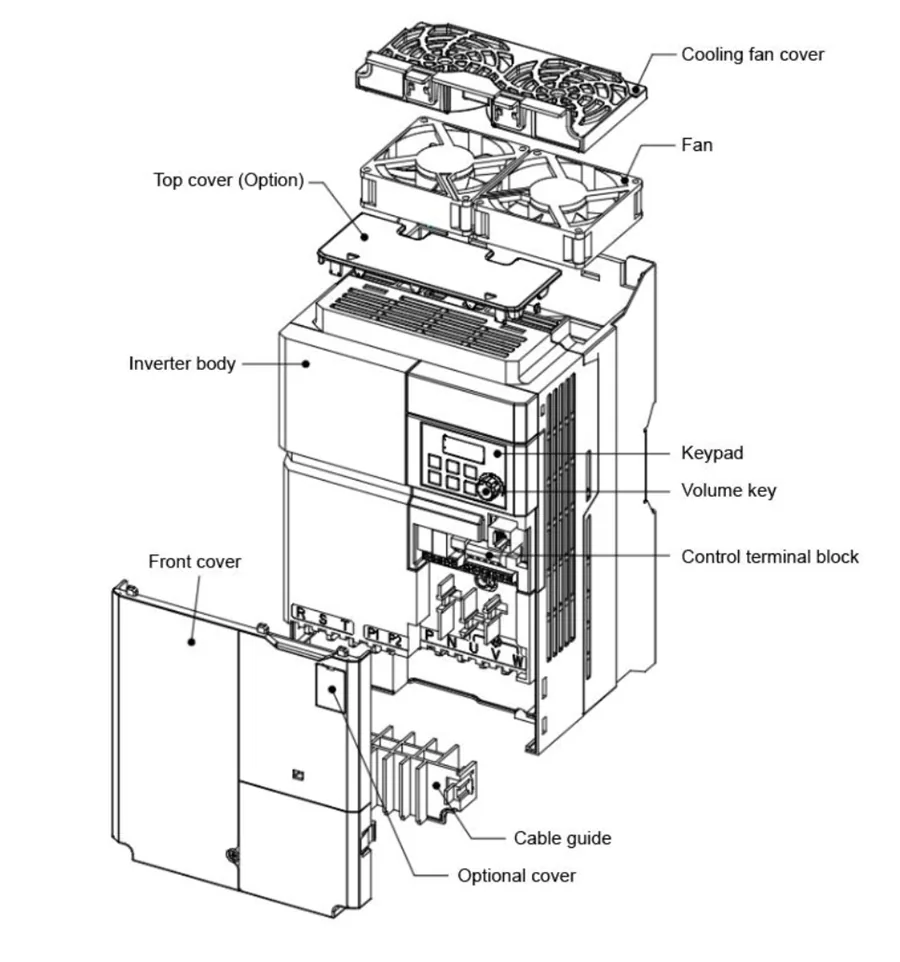

اجزای مختلف اینورتر LS G100
در User Manual نمای باز شده قطعات هر فریم (0.4-11-22kW / 5.5-7.5kW / 4kW) نمایش داده
شده است: پنل و کیپد LED، محفظه، ترمینال قدرت/کنترل، فن خنککاری، هیتسینک، نقاط نصب، درپوشها و… . برای سرویس/نصب، بهشکل دقیق هر فریم دقت کنید.
لیست قیمت اینورتر LS G100
بهدلیل نوسان بازار، ارائه عدد قطعی بدون استعلام روز ممکن نیست. اما میتوانید با لینک زیر، لیست قیمت اینورتر LS G100 را بر مبنای توان/کلاس ولتاژ/نسخه (معمولی یا STO)/فیلتر EMC/لوازم جانبی (فیلتر C2، مقاومت ترمز، راکتور DC) انتخاب کنید:
قیمت اینورتر LS G100 | لیست قیمت درایو ال اس G100
نتیجهگیری تخصصی درباره خرید اینورتر ( درایو ) LS G100
مطابق با دیتاشیت و کاتالوگ با خرید اینورتر LS G100 با معماری سنسورلسوکتور، I/O انعطافپذیر (P1~P8، AO/IO)، قابلیت STO، گزینههای EMC و راهنمای نصب روشن، در طیف گستردهای از پروژههای عمومی بهترین نسبت کارایی به هزینه را ارائه میدهد. پایبندی به توصیههای دیتاشیت در کابلکشی، انتخاب فیوز/راکتور، محدودیت طول کابل و تنظیمات حفاظتی، کلید دستیابی به پایداری و طول عمر بالاست. برای پروژههایی که ایمنی کارکرد یا شرایط EMC سختگیرانه دارند، انتخاب نسخههای STO و فیلتر C2 پیشنهاد میشود.
راهنمای خرید و قیمت اینورتر LS G100
اگر لیست قیمت اینورتر LS G100 را برای توانها/مدلهای مشخص میخواهید، به لیست زیر مراجعه نمایید:
کاتالوگ فارسی درایو ال اس LS G100
پرسشهای متداول
❓ تفاوت «اینورتر الاس سری G100» و «اینورتر LS سری S100» چیست؟
**G100** اقتصادی و سادهنصب است (ریلدن، پتانسیومتر داخلی) برای **جنرالپرپز**؛ **S100** امکانات پیشرفتهتری مثل **STO داخلی**، **کنترل PM** و گزینههای ارتباطی وسیع دارد.
❓ برای HVAC بهتر است iP5A بخرم یا H100؟
**H100** نسل جدید با امکانات بیشتر (**Fire Mode، چندموتوره، بهینهسازی انرژی**) است و معمولاً انتخاب اول پروژههای جدید محسوب میشود؛ **iP5A** در پروژههای **Legacy** همچنان رایج است.
❓ آیا درایو الاس از موتورهای PM پشتیبانی میکند؟
بله؛ سریهای **S100** و **iS7** از **PMSM** (سنسورلس/وکتور) پشتیبانی دارند.
❓ **STO** دقیقاً چه میکند؟
**Safe Torque Off** با قطع گِیتها مانع تولید گشتاور میشود تا موتور بهصورت **Fail-Safe** متوقف گردد (**Stop Cat.0**). این جایگزین قطع برق اصلی نیست، بلکه گشتاور را بهصورت ایمن صفر میکند.
❓ سری **iS5-2** یعنی چه؟
پسوند **-2** در نامگذاری قدیمی **iS5** به **کلاس ولتاژ 200~230 Vac** اشاره دارد (نمونه: **SV220iS5-2**).
❓ اگر فضا کم باشد کدام سری مناسب است؟
**M100** و **iE5** بهدلیل ابعاد کوچک و نصب **ریلدن** (در M100) برای فضاهای محدود ایدهآلاند.
❓ برای جرثقیل و آسانسور چه بگیرم؟
**iV5** و **iS7** بهدلیل توابع برداری دقیق، **کنترل ترمز**، همسرعت/موقعیت و **Load Balancing** گزینههای مرسوماند.
