اینورتر LS IE5 ( درایو ال اس IE5 ): راهنمای جامع، فنی و کاملاً کاربرپسند
مقدمه
اگر بهدنبال یک درایو میکرو برای موتورهای کوچک هستید که نصب سریع، منوی ساده و ابعاد بسیار فشرده داشته باشد، اینورتر LS IE5 یا اینورتر ال اس IE5 انتخابی مطمئن است. این سری با توانهای ورودی 0/1 و 0/2 و (kW) 0/4 تکفاز و سهفاز 200-230Vac عرضه میشود و فرکانس خروجی 0-200Hz را با کنترل V/F (خطی/مجذوری/User) فراهم میکند. وجود ورودی آنالوگ 0-10V و 0-20mA ورودیهای دیجیتال P1-P5 با امکان انتخاب PNP/NPN، خروجی آنالوگ 0-10V و رله آلارم از ویژگیهای کلیدی است. این مجموعه دقیقاً مطابق دیتاشیت اینورتر IE5LS و کاتالوگ فارسی و دفترچه راهنمای درایو ال اس IE5 تنظیم شده است تا هنگام خرید اینورتر LS IE5 و نصب و راهاندازی درایو ال اس IE5، تصویری شفاف در اختیار داشته باشید.
مشخصات فنی کامل اینورتر ال اس IE5
- مدلها و کلاس ورودی:
مدلهای SV001/002/004-iE5-1 و SV001/002/004-iE5-2 (سهفاز 200-230Vac). توان نامی: 1/0 و 2/0 و 4/0 ((kW - خروجی و کنترل:
فرکانس خروجی 0-200Hz؛ کنترل V/F و Torque Boost دستی/اتوماتیک؛ دقت و تفکیکپذیری تنظیم فرکانس مطابق دیتاشیت. - ظرفیت اضافه بار 150درصد جریان نامی به مدت یک دقیقه.
- حالتهای فرمان و مرجع سرعت:
انتخاب بین Loader/Terminal/COM؛ ورودی آنالوگ 0-10v , 0-20mA (کلید انتخاب V/I). - ترمینالهای کنترل و تغذیه کمکی:
ورودیهای چندمنظوره P1-P5 با CM مشترک؛ تغذیه ولوم خارجی - VR=+12V/100mA
- خروجی آنالوگ AM=0-10V برای مانیتور یکی از مقادیر (فرکانس/جریان/ولتاژ/ولتاژ DC).
- حالت PNP/NPN با کلید سختافزاری انتخاب میشود.
- ارتباطات :
RS-485(Modbus-RTU) - سرعتهای 2400/4800/9600bps
- سیمکشی به ترمینالهای S+/S- و شیلد به CM.
- حفاظتها و قابلیت اطمینان:
اضافهولتاژ/کمبود ولتاژ، اضافهجریان، اضافهبار اینورتر/موتور، اضافهدما، نبود فاز خروجی، فقدان فرمان فرکانس، خطای سختافزاری و… (فهرست کامل در کاتالوگ فارسی درایو ال اس). - محیط کار و نصب:
نصب عمودی با تهویه طبیعی؛ IP20؛ ابعاد بسیار فشرده. رعایت نکات ایمنی سیمکشی و تخلیه ولتاژ DC لینک قبل از کار الزامی است.
جدول مقایسه کامل اینورتر ال اس IE5 با دیگر سریهای درایو LS
مطابق با دیتاشیت اینورتر LS IE5 :
سری اینورتر LS | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| M100 | 0.1-2.2 | 0-400 | 150 درصد جریان نامی به مدت 1دقیقه | Modbus RTU روی RS485 وLS INV 485 | V/F schedule control Slip compensation control Simple sensorless control | تکفاز220V |
| IE5 | 0.1-0.4 | 0.1-200 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) | V/F | تکفاز220V |
| IG5A | 0.5-22 | 0.1-400 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) ماژول جانبی DeviceNet, EtherNet, Profibus-DP, CANOpen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
| IS5 | 0.75-75 | 0-400 | Modbus RTU, Profibus-DP, DeviceNet, RS485(LS Bus), Fnet(LS PLC link) | V/f, Sensorless vector, Sensored vector control (Optional) | سه فاز 220V سه فاز 380V | |
| G100 | 0.4-22 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | ModBus RTU LS INV 485 کارت های جانبی: Modbus TCP/IP,EtherNet/IP and RAPIEnet Profibus-DP, CANopen | V/F, Slip Compensation, Sensorless Vector | سه فاز 220V سه فاز 380V |
| IP5A | 5.5-450 | 0.1-120 | 120درصد جریان نامی به مدت 60ثانیه 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus) کارت های جانبی: Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP*, CANOpen, CC-Link | V/f, Slip compensation, Sensorless vector | سه فاز 220V سه فاز 380V |
| IS7 | 0.75-375 | 0.1-400 Sensorless-1 control: 0.01-300Hz Sensorless-2 or Sensored control: 0.01-120Hz | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus / Modbus RTU) کارت جانبی: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP | V/f, V/f PG, Slip compensation, Sensorless-1 vector, Sensorless-2 vector, Sensored vector | سه فاز 220V سه فاز 380V |
| IV5 | 2.2-800 | 50-60 | – | کارت جانبی: RS485(LS Bus / Modbus RTU), Profibus-DP, DeviceNet | Sensor vector | سه فاز 220V سه فاز 380V |
| H100 | 0.75-90 | 0-400 | 120درصد جریان نامی به مدت 60ثانیه | BACnet, Modbus-RTU(RS485), Metasys N2 | V/F control, slip compensation | سه فاز 220V سه فاز 380V |
| S100 | 0.4-75 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | کارت جانبی: rofibus-DP, EtherNet-IP, Modbus-TCP, CANopen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |

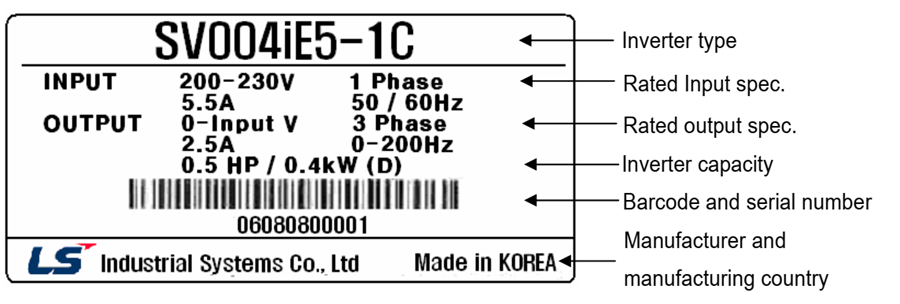

نحوه پلاکخوانی اینورتر ال اس IE5
پلاک مدل بهصورت SVxxx iE5-y است:
- SV iE5: نام سری
- xxx: ظرفیت موتور (001:0.1kW تا 004:0.4kW)
- y: کلاس ورودی (1=تکفاز 220V، 2=سهفاز 220V)
- پسوند C نشاندهنده وجود گزینه RS-485 در برخی کدهاست.
- هنگام استعلام قیمت اینورتر LS IE5 یا لیست قیمت درایو ال اس IE5 ، دقیقاً این کدها را اعلام کنید.

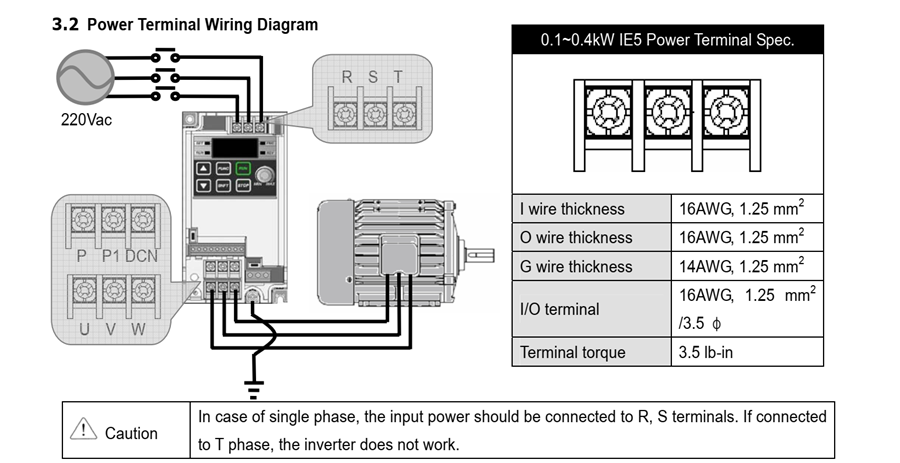

دیاگرام ورودی و خروجیهای قدرت اینورتر ال اس IE5
- ورودی برق: R/S/T؛
- خروجی موتور: U/V/W به موتور القایی سهفاز؛ از اتصال هرگونه خازن/فیلتر به خروجی اجتناب کنید.
- لینک DC و راکتور: P و P1 (پیشفرض جامپر هستند)؛ رعایت عدم اتصال P/P1 به N.
- ارت: G/PE با روش ارت نوع3 و امپدانس<100Ω.

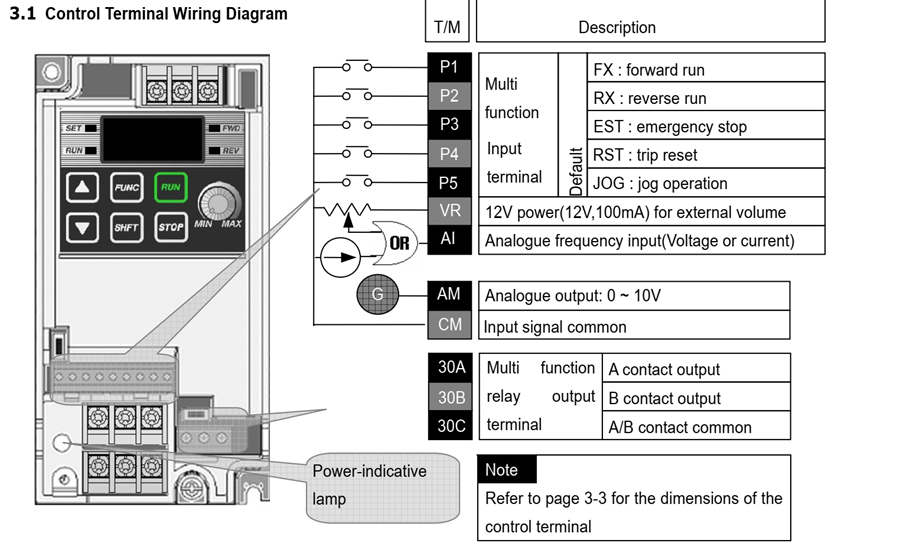

دیاگرام ورودی/خروجیهای کنترلی اینورتر ال اس IE5
- ترمینالهای ورودی دیجیتال: P1-P5 با CM مشترک؛ قابلنگاشت به FWD/REV، JOG، RST، EST، UP/DOWN، Multi-step، 3-Wire و… . با کلید سختافزاری میتوانید حالت PNP/NPN را انتخاب کنید.
- آنالوگ ورودی/خروجی: AI=0-10V یا 0-20mA (انتخاب با کلید V/I)، AM=0-10V برای مانیتور فرکانس/جریان/ولتاژ/ولتاژ DC لینک. VR=+12V/100mA برای ولوم خارجی.
- رله: 30A/30B/30C با کنتاکتهای N.O/N.C برای وضعیت/آلارم.
- ارتباطات: S+/S- برای RS-485(Modbus-RTU)؛ حداکثر 16 درایو در باس، طول باس تا 1200m (توصیه<700m)، نرخ 2400/4800/9600bps، نیمدوبلکس. شیلد به CM متصل شود.

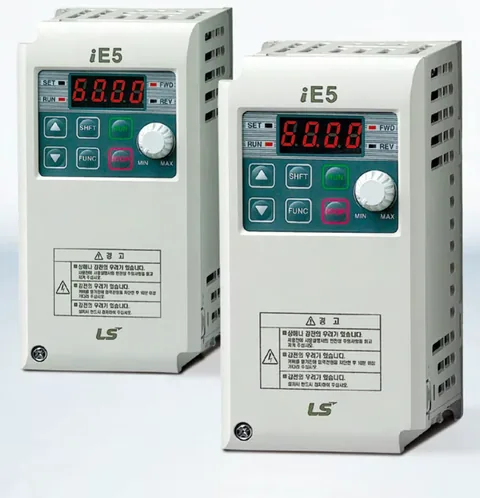

اجزای مختلف اینورتر ال اس IE5
- کلیدها: RUN، STOP/RESET، FUNC، SHFT، ↑/↓ و ولوم فرکانس.
- LEDها/نمایشگر: 7سگمنت برای پارامترها و خطاها، چراغهای FWD/REV/SET/RUN.
- نکته: کلید STOP نقش RST را نیز دارد و خطای Trip را پاک میکند.
لیست قیمت اینورتر ال اس IE5 و چارچوب خرید
قیمت اینورتر LS IE5 تابع عواملی مانند کد دقیق مدل (001/002/004، کلاس1 یا2)، وجود آپشن RS-485 و… است. برای استعلام لیست قیمت درایو ال اس IE5 یا اطلاع از شرایط فروش اینورتر LS IE5 به صورت عمده و تکی :
- کد کامل مدل (مثلاً SV004iE5-1 یا SV002iE5-2) را اعلام کنید.
- نیاز به ارتباط RS-485 و لوازم جانبی (MCCB/MC/راکتور) را مشخص کنید.
- شرایط محیطی و توان موتور را دقیق بگویید تا انتخاب بهینه انجام شود.
نتیجهگیری تخصصی
درایو LS IE5 با ترکیب ابعاد کوچک، سادگی تنظیمات، I/O کافی و توابع کنترلی کارآمد، یک راهحل اقتصادی و مطمئن برای موتورهای کوچک است. اگر پروژهای با محدودیت فضا و نیاز به راهاندازی سریع دارید و درعینحال میخواهید استانداردهای صنعتی مثل Modbus-RTU و ورودیهای PNP/NPN را در اختیار داشته باشید، LS inverter IE5 دقیقاً برای همین سناریو طراحی شده است. کاتالوگ فارسی اینورتر LS IE5 و دیتاشیت اینورتر IE5 مرجع نهایی شما برای تصمیم گیری دقیق هستند.
راهنمای خرید و دریافت دیتاشیت و لیست قیمت اینورتر IE5
برای دریافت لیست قیمت درایو ال اس IE5، مشاوره انتخاب مدل مناسب، یا استعلام موجودی از بازار، مشخصات موتور و کد کامل مدل را ارسال کنید تا پیشنهاد فنی-مالی دقیق بر مبنای کاتالوگ فارسی و لیست قیمت درایو ال اس IE5 آماده شود.
پرسشهای متداول
❓ اینورتر LS IE5 چه توانها و چه ولتاژی را پشتیبانی میکند؟
**0/1، 0/2 و 0/4 kW** در کلاس **200–230 VAC** (تکفاز یا سهفاز)؛ فرکانس خروجی **0–200 Hz**.
❓ آیا درایو LS IE5 ورودی آنالوگ هم دارد؟
بله؛ **AI = 0–10 V** یا **0–20 mA** (با کلید **V/I**) و **AM = 0–10 V** برای مانیتورینگ.
❓ ترمینالهای دیجیتال درایو LS IE5 چگونهاند؟
ترمینالهای **P1–P5** با **CM** مشترک، قابلانتخاب بین **PNP/NPN** و قابل نگاشت به فرمانهای پرکاربرد.
❓ ارتباطات صنعتی در LS IE5 به چه صورت است؟
آپشن **RS-485 (Modbus-RTU)** برای **تا 16 درایو**، با نرخهای **2400/4800/9600 bps** و طول شبکه تا **1200 m** (توصیه: **< 700 m**).
❓ نکات مهم سیمکشی قدرت چیست؟
در **تکفاز** فقط پایانههای **R/S** تغذیه شوند؛ هرگز ورودی شبکه را به **U/V/W** وصل نکنید؛ پیش از کار، **تخلیهٔ ولتاژ P1–N** را بررسی کنید.
❓ LS IE5 برای چه کاربریهایی مناسب است؟
**بستهبندی، کانوایر کوچک، تردمیل** و سایر **تجهیزات سبک**.
