راهنمای جامع و تخصصی اینورتر LS IP5A ( اینورتر ال اس IP5A )
مقدمه

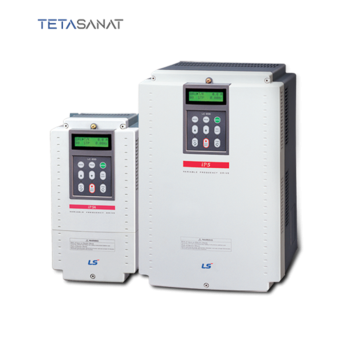

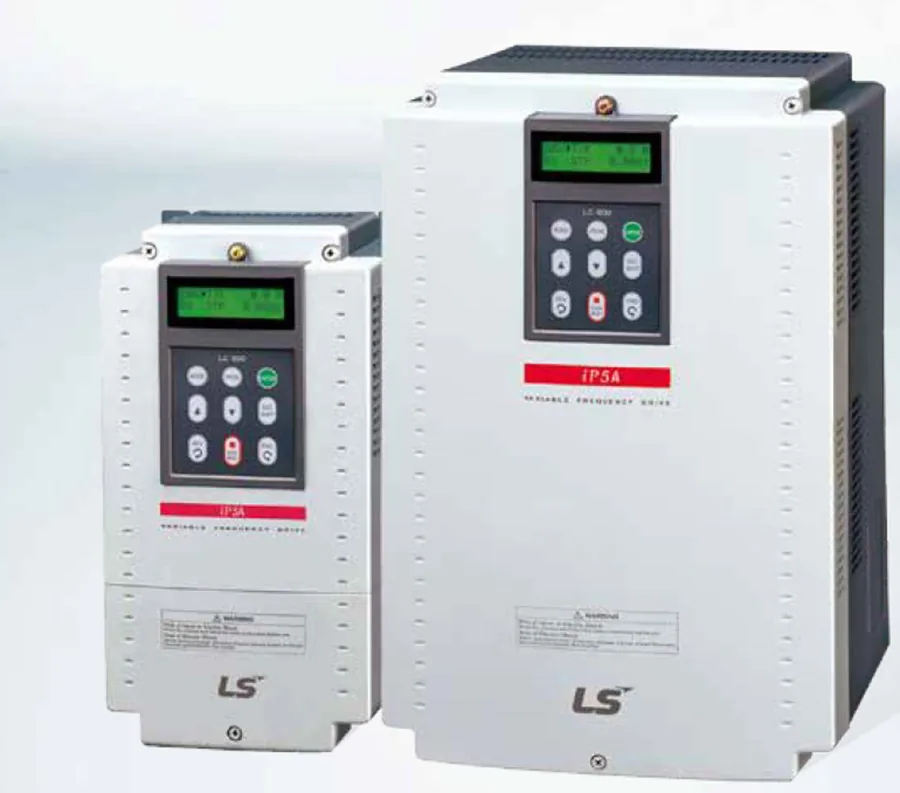

اینورتر LS IP5A (یا همان درایو ال اس IP5A) یکی از درایوهای پرکاربرد و خوشنام در رده عمومی–صنعتی است که در کاربردهای فن و پمپ تا نوار نقاله و میکسر بهصورت پایدار و کمهزینه بهکار میرود. در این مقاله، با زبان رسمی اما ساده و روان، تمام جزئیات مهم برای انتخاب، بهرهبرداری و نگهداری این سری را مرور میکنیم تا هم مهندسان طراح و هم تکنسینهای بهرهبردار بتوانند با اطمینان از اینورتر LS IP5A استفاده کنند.
برای دقت حداکثری، مشخصات و دیاگرامها مستقیماً بر اساس دیتاشیت اینورتر LS IP5A آورده شدهاند.
مشخصات فنی کامل اینورتر LS IP5A
کلاسهای ولتاژ و بازه فرکانس خروجی
- کلاس 200–230V سهفاز، کلاس 380–480V سهفاز و کلاس 525–600V سهفاز و فرکانس ورودی 50/60Hz. بازه فرکانس خروجی در تمام کلاسها 01 تا 120Hz است.
ردههای کاری و اضافهبار
- «Normal Duty» با اضافهبار 110% برای 1 دقیقه و «Heavy Duty» با 150% برای 1 دقیقه .
روشهای کنترلی
- V/F، Sensorless Vector Control
موتورهای قابل کنترل
- طراحیشده برای موتورهای القایی (Asynchronous/Induction)؛ موتور سنکرون در این سری پشتیبانی نمیشود.
Reactor DC/AC و ترمز دینامیکی
- برخی مدلهای 400V در توانهای متوسط و بالا دارای DC Choke داخلی (Built-in DCL) هستند؛ در سایر مدلها، ریاکتور AC/DC بهعنوان گزینه برای بهبود هارمونیک و PF توصیه/لازم میشود. واحد ترمز (DB Unit) و مقاومت ترمز نیز بهصورت آپشن موجود است.
ارتباطات و مانیتورینگ
- RS-485 داخلی با ناحیه آدرسدهی و فرمانهای خواندن/نوشتن برای راهاندازی، توقف، تغییر مرجع فرکانس، ریست خطا و… (نواحی DRV/FU/I/O/… مطابق جدول آدرسها در دیتاشیت اینورتر LS IP5A).
حفاظتها و آلارمها
- اضافهجریان، اضافهولتاژ، افت ولتاژ، اضافهحرارت درایو، حفاظتهای گرمایی موتور (E-Thermal)، خطای زمین، باز بودن فاز خروجی، خطای ارتباطی و… همراه با راهکار عیبیابی.
مقایسه اینورتر ال اس IP5A با دیگر سری ها
سری اینورتر LS | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| M100 | 0.1-2.2 | 0-400 | 150 درصد جریان نامی به مدت 1دقیقه | Modbus RTU روی RS485 وLS INV 485 | V/F schedule control Slip compensation control Simple sensorless control | تکفاز220V |
| IE5 | 0.1-0.4 | 0.1-200 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) | V/F | تکفاز220V |
| IG5A | 0.5-22 | 0.1-400 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) ماژول جانبی DeviceNet, EtherNet, Profibus-DP, CANOpen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
| IS5 | 0.75-75 | 0-400 | Modbus RTU, Profibus-DP, DeviceNet, RS485(LS Bus), Fnet(LS PLC link) | V/f, Sensorless vector, Sensored vector control (Optional) | سه فاز 220V سه فاز 380V | |
| G100 | 0.4-22 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | ModBus RTU LS INV 485 کارت های جانبی: Modbus TCP/IP,EtherNet/IP and RAPIEnet Profibus-DP, CANopen | V/F, Slip Compensation, Sensorless Vector | سه فاز 220V سه فاز 380V |
| IP5A | 5.5-450 | 0.1-120 | 120درصد جریان نامی به مدت 60ثانیه 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus) کارت های جانبی: Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP*, CANOpen, CC-Link | V/f, Slip compensation, Sensorless vector | سه فاز 220V سه فاز 380V |
| IS7 | 0.75-375 | 0.1-400 Sensorless-1 control: 0.01-300Hz Sensorless-2 or Sensored control: 0.01-120Hz | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus / Modbus RTU) کارت جانبی: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP | V/f, V/f PG, Slip compensation, Sensorless-1 vector, Sensorless-2 vector, Sensored vector | سه فاز 220V سه فاز 380V |
| IV5 | 2.2-800 | 50-60 | – | کارت جانبی: RS485(LS Bus / Modbus RTU), Profibus-DP, DeviceNet | Sensor vector | سه فاز 220V سه فاز 380V |
| H100 | 0.75-90 | 0-400 | 120درصد جریان نامی به مدت 60ثانیه | BACnet, Modbus-RTU(RS485), Metasys N2 | V/F control, slip compensation | سه فاز 220V سه فاز 380V |
| S100 | 0.4-75 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | کارت جانبی: rofibus-DP, EtherNet-IP, Modbus-TCP, CANopen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
کاربرد در صنعت درایو LS IP5A
- تهویه و پمپاژ: فنها، برجهای خنککن، پمپهای گریز از مرکز (بهویژه با Normal Duty).
- نوار نقاله و بستهبندی: نیاز به کنترل گشتاور و شتاب/کاهش قابلتنظیم. الگوهای شتاب S-curve/U-curve برای کاهش شوک مکانیکی مفیدند.
- میکسرها، آسیابها، کامپرسورها: در بارهای سنگینتر، انتخاب Heavy Duty با 150% اضافهبار ضروری است.

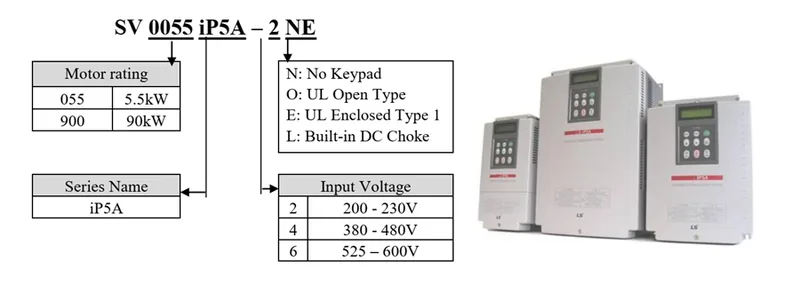

نحوه پلاکخوانی اینورتر ال اس IP5A
ساختار شمارهگذاری سری IP5A بهصورت زیر است:
SV 0055 iP5A – 2 N/E/O/L که بخشهای آن به ترتیب
- 0055 :توان موتور
- iP5A :نام سری
- کلاس ولتاژ 2=200-4=400-6=600 ولت
- و پسوندهایی مانند N: بدون کیپد
- O: UL Open
- E: EL Enclosed type
- L: Built in DC choke reactor
نمونه:
- SV055iP5A-4L ⇒ 5.5kW، سری iP5A، کلاس 400V، با chokeDC داخلی.

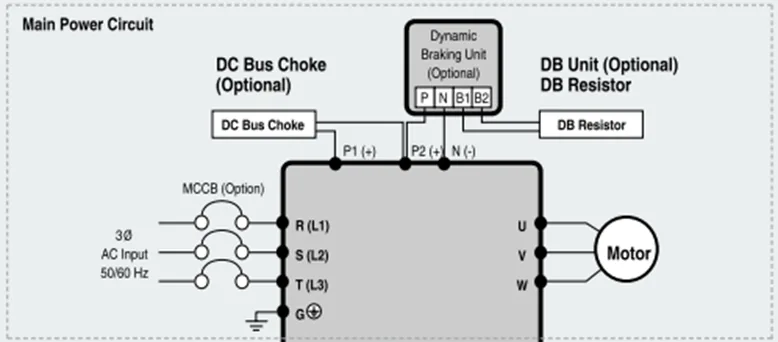

دیاگرام ورودی/خروجیهای قدرت اینورتر LS IP5A
- ورودی سهفاز به R(L1), S(L2), T(L3) و خروجی موتور به U, V, W متصل میشود. توالی فاز برای عملکرد فرقی ندارد؛ در صورت چرخش معکوس، جابجایی U و V کفایت میکند.
- ترمینالهای باس DC و ترمز: P(=P1/P2)/N، پایانههای B1/B2 برای واحد/مقاومت ترمز دینامیکی.
- سیمبندی نمونه و اجزای پیرامونی (MCB/MCCB، رله خطا، ورودی آنالوگ/دیجیتال) در نمودار «Basic Wiring» در دیتاشیت اینورتر LS IP5A آمده است.

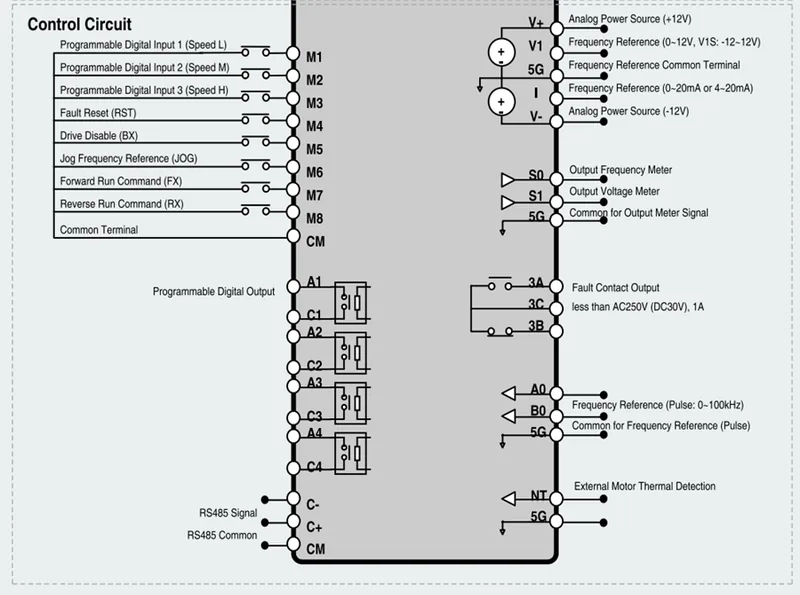

دیاگرام ورودی/خروجیهای کنترلی درایو ال اس IP5A
- فرمانهای دیجیتال: ترمینالهای M1…M8 (شامل FX: فرمان جلو، RX: فرمان عقب، BX: Inverter Disable، RST/JOG و سرعتهای چندگانه) با انتخاب Sink/Source (NPN/PNP) از طریق جامپر J1.
- مراجع آنالوگ:
- V1: 0–12V، حالت V1S: ±12V
- I: 4–20mA
- A0/B0: ورودی پالسی تا 100kHz
- تنظیمات اسکیلینگ، فیلتر زمانی و مین/مکس فرکانس خروجی از طریق منوی I/O.
- خروجیها:
- رله 3A/3B/3C برای سیگنال خطا/Run و…
- خروجی کلکتور باز S0/S1 برای اعلام فرکانس یا آلارمهای برنامهپذیر (FDT، OL، OV،… از طریق I/O-76~79).
لیست قیمت و راهنمای خرید درایو ال اس IP5A
برای خرید این سری باید بدانیم قیمت اینورتر LS IP5A تابع توان/کلاس ولتاژ، تیپ بدنه (UL Open/Type 1)، گزینههای DCL/DB، لوازم جانبی (کیپد ریموت، Conduit Box) و شرایط بازار (نرخ ارز/گارانتی) است. برای شفافیت و دقت، پیشنهاد میشود مدل دقیق را تعیین و استعلام لحظهای بگیرید (بهویژه در بازار لالهزار).
برای لیست قیمت درایو ال اس IP5A و فروش اینورتر LS IP5A ، با اعلام مدل/کاربری، پیشفاکتور دقیق و بهروز دریافت کنید.
قیمت اینورتر LS IP5A
نتیجهگیری تخصصی
خرید اینورتر ال اس LS IP5A با پوشش سه کلاس ولتاژی (200/400/600V)، تنوع تیپهای بدنه و گزینههای DCL/DB، و روشهای کنترلی V/F، Slip Compensation و Sensorless Vector، راهحلی استاندارد و مطمئن برای طیف وسیعی از کاربردهای عمومی تا نیمهسنگین است. مستندات کامل، و RS-485 داخلی، این سری را برای طراحان تابلو و بهرهبرداران جذاب میکند. رعایت نکات نصب و انتخاب صحیح Duty، عمر و پایداری سیستم را تضمین میکند. برای موارد خاص مانند تغذیه تکفاز یا ترمزهای شدید، توصیههای دیتاشیت اینورتر LS IP5A (Derating و راکتور/DB Unit) را دقیقاً اجرا کنید.
راهنمای خرید و دریافت دیتاشیت و لیست قیمت اینورتر IP5A
بهدنبال خرید اینورتر LS IP5A با تضمین اصالت، کاتالوگ فارسی درایو ال اس IP5A و مشاوره رایگان برای بهترین انتخاب هستید؟ مدل/کاربری خود (توان، کلاس ولتاژ، تیپ بدنه، نیاز به DC choke/DB) را بفرستید تا دیتاشیت اینورتر IP5A مربوط و لیست قیمت درایو ال اس IP5A روز، بههمراه پیشنهاد فنی و زمان تحویل تقدیم شود.
برای استعلام شرایط فروش اینورتر LS IP5A همین حالا تماس بگیرید02191091022.
پرسشهای متداول
❓ آیا اینورتر LS IP5A از موتور سنکرون پشتیبانی میکند؟
خیر؛ سری **IP5A** برای **موتورهای القایی** طراحی شده و موتور **سنکرون** را پوشش نمیدهد.
❓ حداکثر فرکانس خروجی در LS IP5A چقدر است؟
حداکثر **120 Hz**؛ رزولوشن فرمان دیجیتال **0.01 Hz** تا **100 Hz**.
❓ ارتباطات شبکهای در LS IP5A چگونه انجام میشود؟
از طریق **RS-485 داخلی** با دسترسی به نواحی پارامتری (**DRV/FU/I/O/…**) برای **Run/Stop**، تنظیم فرکانس، خواندن **جریان/ولتاژ لینک DC**، خطا و … .
❓ تفاوت **UL Open** و **UL Type 1** در LS IP5A چیست؟
**UL Open** باید داخل **محفظهٔ مناسب** نصب شود؛ **UL Type 1** بدنه با درجهٔ حفاظتی بالاتر برای **نصب دیواری** دارد. **Conduit Box** تیپ Open را از نظر نصب به **NEMA 1** نزدیک میکند، اما **جایگزین UL Type 1 نیست**.
❓ در کاربردهای **تکفاز** LS IP5A چه نکاتی را رعایت کنیم؟
حتماً **Derating** اعمال و **راکتور ورودی** اضافه کنید؛ بدون راکتور، **THD جریان** میتواند **>100%** شود و **باس DC** تحت تنش قرار میگیرد.
