راهنمای جامع و تخصصی اینورتر LS M100
مقدمه

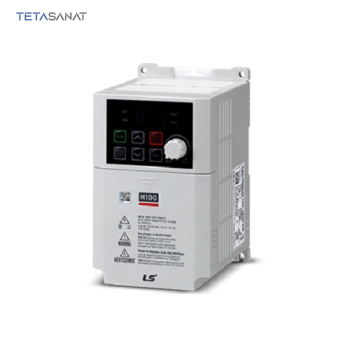

اینورتر ( درایو ) LS ( ال اس ) M100 یک میکرودرایو اقتصادی و قابلاعتماد از LS ELECTRIC است که مطابق با دیتاشیت اینورتر LS M100 برای موتورهای القایی سهفاز کوچک طراحی شده و برای فن، پمپ، نوارنقاله، گزینهای ایدهآل محسوب میشود. این مدل در کلاس ولتاژی ۲۰۰–۲۴۰ ولت تکفاز (خروجی سهفاز ۲۰۰–۲۴۰ ولت) عرضه میشود و با وجود ابعاد جمعوجور، امکانات کنترلی کاربردی نظیر V/F، Slip compensation و Simple Sensorless و… را ارائه میدهد.
مشخصات فنی کامل اینورتر ال اس M100
مطابق با کاتالوگ ودیتاشیت اینورتر LS M100 :
بازه توان و تغذیه
- ورودی: تکفاز ۲۰۰–۲۴۰Vac (±۱۰%/−۱۵%)، ۵۰–۶۰Hz (±۵%)
- خروجی: سهفاز ۲۰۰–۲۴۰Vac، فرکانس ۰ تا ۴۰۰Hz
- توانهای اسمی (بار سنگین/HD): ۰٫۱ تا ۲٫۲kW (۰٫۱۲۵ تا ۳HP)
- تحمل اضافهبار: ۱۵۰ درصد جریان نامی به مدت ۶۰ ثانیه
- رده حفاظتی بدنه: IP20 / UL Open Type
- دمای محیط: −۱۰ تا ۵۰°C (بدون یخزدگی)، رطوبت <۹۵%RH، ارتفاع استاندارد تا ۱۰۰۰m (بالاتر از آن ۱٪ افت جریان به ازای هر ۱۰۰m)
روشهای کنترل و قابلیتها
- کنترل V/F، Slip Compensation و Simple Sensorless (گشتاور راهاندازی بهتر و جبران لغزش)
- PID داخلی (حالت عادی و پردازشی)، Energy Saving برای بارهای فن/پمپ، Speed Search، Auto Restart، DC Braking (حین توقف/شروع)، JOG، ۳سیمه، پرش فرکانس، محدودسازی فرکانس.
I/O و ارتباطات
- ورودی/خروجی کنترلی (بسته به تیپ I/O):
- ورودیهای چندمنظوره P1…P5 (در تیپ Standard فقط P1..P3) با انتخاب PNP/NPN از SW1
- ورودی آنالوگ V1 (0–10V) و در تیپ Advanced ورودی I2 (0–20mA/0–10V) با انتخابگر SW2
- خروجی آنالوگ AO (0–10V) برای فیدبکها (فرکانس/جریان/ولتاژ/…)، خروجی کالکتور باز Q1 (حداکثر ≈۱۰۰mA)، رله A1/B1/C1
- RJ45 برای کیپد راهدور و RS-485/Modbus-RTU (در تیپ Advanced)
- تغذیه کمکی ۲۴Vdc حداکثر ۵۰mA برای ورودیها.
ترمز و EMC
- واحد ترمز داخلی برای توانهای ≥۱٫۵kW (ترمینالهای B1/B2 فعال)، مناسب برای توقفهای سریع/بارهای اینرسی.
- فیلتر EMC کلاس C2 داخلی

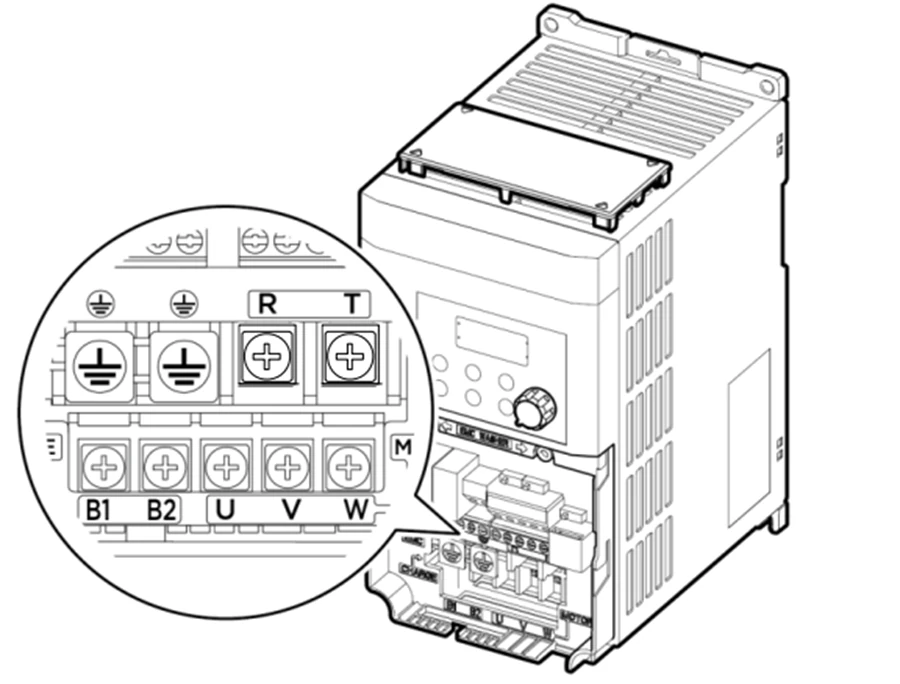

ترمینالهای قدرت و سیمکشی درایو LS M100
- ورودی AC: R/T (بههیچوجه به U/V/W وصل نشود)؛ خروجی موتور: U/V/W؛ ترمز: B1/B2 (برای ۱٫۵–۲٫۲kW)؛ ارت استاندارد کلاس ۳، استفاده از کابل شیلد برای موتور (STP)، طول کل کابل موتور ≤۵۰m (با قیود فرکانس کلیدزنی در طولهای بیشتر).
حفاظتها
- اضافهجریان/اضافهولتاژ/کمولتاژ، اضافهبار اینورتر و موتور (ETH)، گرمای بیشازحد، قطعی فاز خروجی، خطای زمین، خطای فن، خطای فرمان و…؛ تداوم کار در قطع لحظهای ≤۱۵ms در محدوده نامی.
جدول مقایسه کامل اینورتر ال اس M100 با دیگر سریهای LS
سری اینورتر LS | توان(kW) | فرکانس خروجی(Hz) | ظرفیت اضافه بار | پروتکل ارتباطی | نوع کنترل | ولتاژ ورودی |
| M100 | 0.1-2.2 | 0-400 | 150 درصد جریان نامی به مدت 1دقیقه | Modbus RTU روی RS485 وLS INV 485 | V/F schedule control Slip compensation control Simple sensorless control | تکفاز220V |
| IE5 | 0.1-0.4 | 0.1-200 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) | V/F | تکفاز220V |
| IG5A | 0.5-22 | 0.1-400 | 150 درصد جریان نامی به مدت 1دقیقه | RS485 (LS Bus / Modbus RTU) ماژول جانبی DeviceNet, EtherNet, Profibus-DP, CANOpen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
| IS5 | 0.75-75 | 0-400 | Modbus RTU, Profibus-DP, DeviceNet, RS485(LS Bus), Fnet(LS PLC link) | V/f, Sensorless vector, Sensored vector control (Optional) | سه فاز 220V سه فاز 380V | |
| G100 | 0.4-22 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | ModBus RTU LS INV 485 کارت های جانبی: Modbus TCP/IP,EtherNet/IP and RAPIEnet Profibus-DP, CANopen | V/F, Slip Compensation, Sensorless Vector | سه فاز 220V سه فاز 380V |
| IP5A | 5.5-450 | 0.1-120 | 120درصد جریان نامی به مدت 60ثانیه 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus) کارت های جانبی: Modbus RTU, DeviceNet, Profibus-DP, LonWorks, BACnet, Modbus TCP*, CANOpen, CC-Link | V/f, Slip compensation, Sensorless vector | سه فاز 220V سه فاز 380V |
| IS7 | 0.75-375 | 0.1-400 Sensorless-1 control: 0.01-300Hz Sensorless-2 or Sensored control: 0.01-120Hz | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 110درصد جریان نامی به مدت 60ثانیه | RS485(LS Bus / Modbus RTU) کارت جانبی: Profibus-DP, DeviceNet, Modbus TCP, Rnet, LonWorks, CANopen, EtherNet/IP | V/f, V/f PG, Slip compensation, Sensorless-1 vector, Sensorless-2 vector, Sensored vector | سه فاز 220V سه فاز 380V |
| IV5 | 2.2-800 | 50-60 | – | کارت جانبی: RS485(LS Bus / Modbus RTU), Profibus-DP, DeviceNet | Sensor vector | سه فاز 220V سه فاز 380V |
| H100 | 0.75-90 | 0-400 | 120درصد جریان نامی به مدت 60ثانیه | BACnet, Modbus-RTU(RS485), Metasys N2 | V/F control, slip compensation | سه فاز 220V سه فاز 380V |
| S100 | 0.4-75 | 0-400 | Heavy Duty (HD) 150درصد جریان نامی به مدت 60ثانیه Normal Duty (ND) 120درصد جریان نامی به مدت 60ثانیه | کارت جانبی: rofibus-DP, EtherNet-IP, Modbus-TCP, CANopen | V/f, Slip compensation, Sensorless vector | تکفاز220V سه فاز 220V سه فاز 380V |
کاربرد درایو ال اس M100 در صنعت
مطابق با دیتاشیت و کاتالوگ با خرید اینورتر LS M100 نمونه ای از کاربردهای زیر در دسترس خواهد بود :
- تهویه مطبوع و فنها: کاهش مصرف انرژی با تابع صرفهجویی ولتاژ، راهاندازی نرم و کنترل PID بر اساس فشار/دبی.
- پمپهای آب/فرآیندی: کنترل چندسرعت و Sleep/Wake برای بارهای متغیر
- نوارنقالههای سبک و ماشینآلات سبک
نحوه پلاکخوانی اینورتر LS M100
- LSLV: درایو LV شرکت LS
- 0008 / 0004 / 0015 / 0022…: کد توان
- M100: سری محصول
- -1: کلاس ورودی تکفاز ۲۰۰–۲۴۰Vac
- پسوندها (EOFN…): نسخه و تیپ (مربوطه به IO/EMC Filter و…)(توضیح دقیق در شناسنامه محصول).

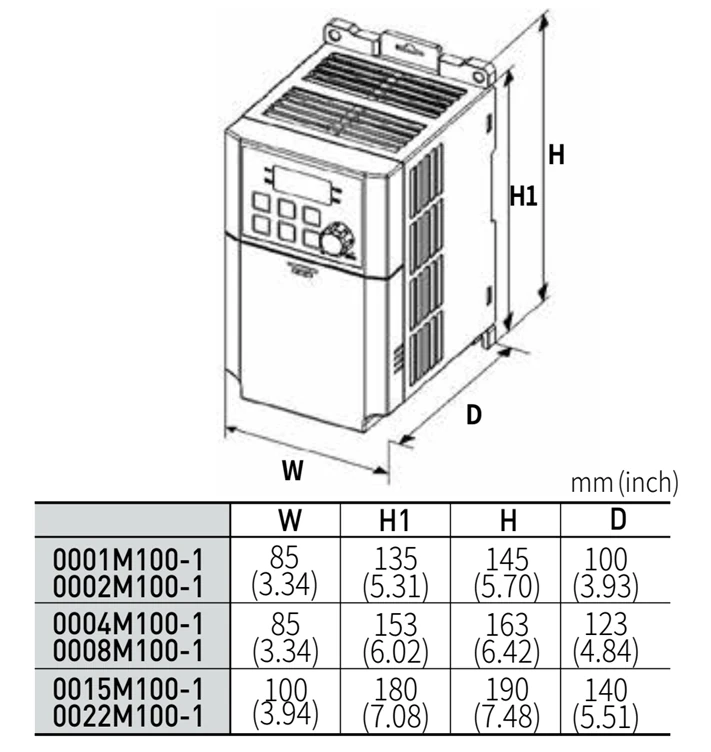

ابعاد اینورتر ال اس M100
ابعاد بیرونی (IP20) در درایو LS M100
نصب روی ریل DIN یا دیوار مجاز است؛ جهت نصب چندتایی کنار هم، کاور بالایی باید برداشته شود و فواصل تهویه رعایت گردد.

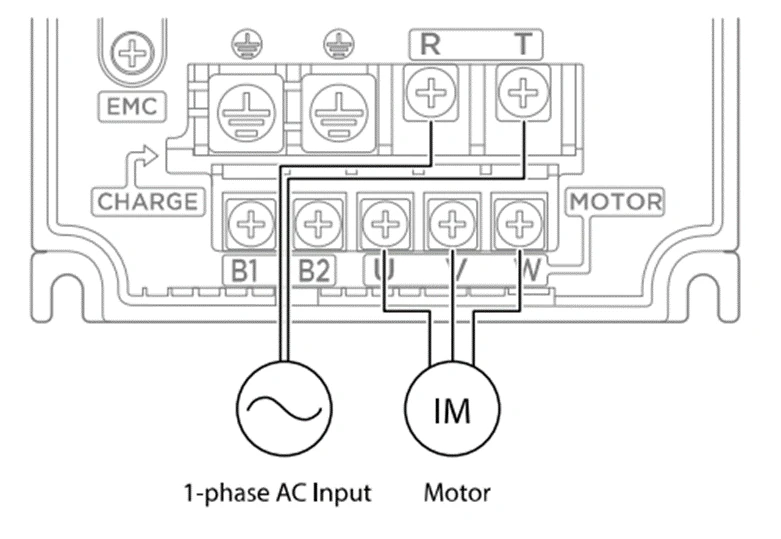

دیاگرام ورودی و خروجیهای اصلی اینورتر ال اس M100
- R/T: ورودی AC تکفاز
- U/V/W: خروجی سهفاز به موتور
- B1/B2: اتصال مقاومت ترمز (برای ۱٫۵–۲٫۲kW)
- PE (⏚): ارت حفاظتی
نکات و توصیهها: - کابل موتور شیلددار (STP) استفاده شود؛ طول کل کابل موتور حداکثر ۵۰m توصیه میشود. در طولهای بیشتر باید فرکانس کلیدزنی را کاهش دهید (≤۵kHz برای ≈۱۰۰m، و ≤۲٫۵kHz برای بالاتر) و از فیلترهای مناسب بهره بگیرید.
دیاگرام ورودی/خروجیهای کنترلی (کنترل و سیگنال)
- .P5: ورودی دیجیتال چندمنظوره (در تیپ Standard فقط P1..P3) – انتخاب PNP/NPN با SW1
- CM: مشترک ورودی/خروجی
- VR: ولتاژ مرجع داخلی (پتانسیومتر ۱–۵kΩ، تا ۱۲V/100mA)
- V1 (0–10V) و I2 (0–20mA/0–10V) (فقط در تیپ Advanced با SW2) برای مرجع فرکانس آنالوگ
- AO (0–10V): خروجی آنالوگ (فرکانس/جریان/ولتاژ…)
- Q1/EG: خروجی Open Collector (حدود ۱۰۰mA)
- A1/B1/C1: رله خطا/وضعیت (AC250V <1A / DC30V <1A)
- ۲۴Vdc (max 50mA): تغذیه کمکی
- RJ45: کیپد راهدور و RS-485/Modbus-RTU (تیپ Advanced).
اجزای مختلف اینورتر ال اس M100 (شناسايی روی دستگاه)
مطابق با کاتالوگ و دیتاشیت اینورتر LS M100
- Top Cover (اختیاری/قابل جداسازی برای نصب کنارهم)
- Din Rail Joint (نگهدارنده ریل DIN)
- Keypad با نمایشگر و کلیدها + ولوم (Volume key)
- Control Terminal Block (ترمینالهای کنترل)
- Inverter Body (ماژول قدرت/فن در فریمهای بالاتر)
- Front Cover (کاور جلویی قابل جداسازی)
این چیدمان در سه فریم کوچک/میانی/بزرگ اندکی متفاوت است.
لیست قیمت اینورتر LS M1100
برای خرید اینورتر LS M100 با قیمت رقابتی و فروش اینورتر M100 با گارانتی، لیست زیر را مطالعه نمایید؛ قیمت اینورتر الاس M100 به توان ودیگر مشخصات فنی وابسته است؛ جهت دریافت لیست قیمت اینورتر LS M100 کلیک نمایید.
نتیجهگیری تخصصی
خرید درایو ( اینورتر ) LS M100 با قیمت رقابتی، ابعاد کوچک، نصب آسان روی ریل DIN، فیلتر EMC داخلی (در مدلهای بازار) و واحد ترمز داخلی در توانهای بالاتر، برای طیف وسیعی از کاربردهای سبک ایدهآل است. اگر پروژه نیازمند گشتاور راهاندازی بسیار بالا، STO، یا رنج توان وسیعتر باشد، ارتقا به S100/G100 توصیه میشود. برای انتخاب دقیق، حتماً به پلاک موتور (جریان/تعداد قطب/لغزش) و طول کابل توجه کنید.
دیتاشیت و لیست قیمت اینورتر LS M100
اگر قصد خرید اینورتر LS M100 دارید یا به مشاوره انتخاب/تنظیم پارامترها و نصب و راه اندازی درایو M100 نیاز دارید، گفتوگو با کارشناسان تتا صنعت میتواند هزینههای اضافی جلوگیری کند. برای بررسی فنی استعلام موجودی/قیمت روز، با واحد فنی تماس بگیرید: ۰۲۱۹۱۰۹۱۰۲۲.
قیمت اینورتر ال اس M100 | لیست قیمت درایو ال اس M100
پرسشهای متداول
❓ درایو LS M100 برای چه موتورهایی مناسب است؟
برای **موتورهای القایی سهفاز 200–240 V** در توانهای **0.1 تا 2.2 kW**؛ خروجی سهفاز با فرکانس **0–400 Hz** فراهم میکند.
❓ آیا درایو LS M100 RS-485/Modbus دارد؟
بله، در **تیپ Advanced I/O**. تیپ **Standard** فقط ورودیهای **P1..P3** دارد و **RS-485** ندارد.
❓ آیا اینورتر LS M100 به مقاومت ترمز نیاز دارد؟
برای **توقفهای سریع** یا **بارهای اینرسی بالا**—بهویژه از **≥1.5 kW**—استفاده از **DB Resistor** و ترمینالهای **B1/B2** توصیه میشود.
❓ حداکثر طول کابل موتور و فرکانس کلیدزنی در LS M100 چقدر باشد؟
مرجع عملی: **≤50 m** ایدهآل است؛ در طولهای بیشتر، **فرکانس کلیدزنی را کاهش دهید** (مثلاً حدود **5 kHz** برای ~**100 m**). استفاده از **فیلتر/راکتور** کمککننده است.
❓ اینورتر LS M100 چه تفاوتی با S100 دارد؟
**S100** رنج توان وسیعتر، **Sensorless Vector** قویتر، و گزینههایی مثل **STO** (در برخی مدلها) دارد؛ **M100** جمعوجورتر و اقتصادیتر است.
❓ محدوده دمای کاری و رطوبت در LS M100 چقدر است؟
**−10 تا 50°C** (بدون یخزدگی)، **RH < 95%**؛ بالاتر از **1000 m**، **Derating جریان** اعمال میشود.
❓ آیا LS M100 کیپد راهدور و پتانسیومتر روی پنل دارد؟
بله؛ **کیپد داخلی با ولوم** دارد و **کیپد راهدور** از طریق **RJ45** (با طول کابل محدود) در دسترس است.
