راهنمای جامع و تخصصی اینورتر LS S100

مقدمه

اینورتر ال اس LS S100 یک درایو استاندارد و پرکاربرد از LS Electric است با اندازه کوچک، نصب آسان و امکانات کنترلی کامل طراحی شده است. این مقاله با زبان رسمی اما ساده و کاربرپسند، نقش « دیتاشیت و کاتالوگ فارسی درایو ال اس S100» را ایفا می‌کند و برای راحتی شما در خرید بر اساس دیتاشیت اینورتر LS S100 و کاتالوگ رسمی آن نوشته شده تا خیال شما را از دقت فنی راحت کند.

با خرید اینورتر  LS S100 یک «درایو استاندارد با کارایی بالا» در دسترس دارید که کنترل V/F و کنترل برداری سنسورلس برای موتور القایی (IM) و سنکرون مغناطیس دائم (PM) را ارائه می‌کند. خروجی فرکانس تا 0–400 هرتز (برای IM در حالت سنسورلس 0–120 هرتز) و هردو صورت Heavy/Normal را پشتیبانی می‌کند. در Heavy Duty تحمل اضافه‌بار 150% برای 60 ثانیه و در Normal Duty 120% برای 60 ثانیه فراهم است. همچنین STO داخلی با سطح SIL2 طبق EN 61508 برای توقف ایمن گشتاور دارد. گزینه‌های فیلدباس متنوع (Modbus TCP، EtherNet/IP، EtherCAT، PROFINET، Profibus-DP و CANopen) و امکانات متنوعی برای تابلوهای فشرده موجود است.

مشخصات فنی کامل اینورتر LS S100

1. مشخصات کلی و مشترک در تمام مدل‌های اینورتر LS S100

• بازه فرکانس خروجی: 0 تا 400 هرتز. (در کنترل سنسورلس موتور القایی معمولاً تا 120 هرتز به‌عنوان محدوده پیشنهادی ذکر می‌شود.)
• ولتاژ خروجی به موتور (سه‌فاز):
  • برای کلاس 200V: حدود 200 تا 240Vac سه‌فاز.
  • برای کلاس 400V: حدود 380 تا 480Vac سه‌فاز.
• ولتاژ و فرکانس ورودی نامی:
  • کلاس 200V تا 240Vac ؛ تکفاز ؛فرکانس 50/60Hz با تلرانس حدود 5 درصد.
  • کلاس 200V تا 240Vac ؛ سه فاز ؛فرکانس 50/60Hz با تلرانس حدود 5 درصد.
  • کلاس V 380 تا 480Vac فرکانس 50/60Hz با تلرانس حدود 5 درصد.
• دو ریتینگ کاری (Dual Rating):
  • Heavy Duty و Normal Duty. مقدار جریان نامی و برخی قیود بر مبنای ریتینگ انتخابی تغییر می‌کند.
• وابستگی جریان مجاز به فرکانس حامل:
  • با بالاتر رفتن فرکانس حامل (Carrier Frequency)، جریان خروجی مجاز ممکن است کاهش یابد. این قاعده برای همه رنج‌ها صادق است.
• مبنای جداول ظرفیت:
  • ظرفیت‌ها بر اساس موتور 4 قطب محاسبه شده‌اند. برای کلاس 200V مبنای محاسبه 220Vac و برای کلاس 400V مبنای محاسبه 440Vac است.
• نکته درباره سایزهای کوچک:
  • در توان‌های پایین (مثلاً حدود 0.4 تا 4.0 کیلووات)، ولتاژ خروجی در بی‌باری عمداً کمی پایین‌تر گرفته می‌شود تا تنش کلیدزنی روی موتور کاهش یابد.
• قید درباره مدل‌های IP66:
  • در بسیاری از سایزهای IP66 حالت Normal Duty پشتیبانی نمی‌شود .

2. فیلدهایی که بین مدل‌ها یا کلاس‌ها متفاوت هستند:

• کلاس ولتاژ و نوع ورودی مجاز:
  • 200Vac تک‌فاز (توان‌های کوچک مثل 0.4 تا 2.2 کیلووات): ورودی تک‌فاز 200 تا 240Vac؛ خروجی سه‌فاز 200 تا 240Vac به موتور.
  • 200Vac سه‌فاز (0.4 تا 4 و 5.5 تا 15 کیلووات): ورودی سه‌فاز 200 تا 240
  • 400Vac سه‌فاز (0.4 تا 75 کیلووات): ورودی سه‌فاز 380 تا 480
• شرایط ویژه ورودی تک‌فاز (وقتی برای برخی مدل‌های سه‌فاز مجاز است):
  • فرکانس ورودی تک‌فاز فقط 60Hz با تلرانس حدود 5 درصد.
  • حداقل ولتاژ مؤثر برای شبکه 240Vac حدود 228Vac و برای 480Vac حدود 456Vac تا ولتاژ نامی موتور تأمین شود.
  • استفاده از راکتور AC یا DC برای کاهش ریپل باس DC و اعوجاج جریان توصیه/الزامی است. در توان‌های بالا معمولاً راکتور DC داخلی در نظر گرفته شده یا الزام به راکتور خارجی بیان شده است.
  • در ورودی تک‌فاز، دی‌ریت(derate) جریان/توان لازم است (اعداد دقیق دی‌ریت (derate)  در جدول هر مدل آمده است).
• جریان‌های نامی و ظرفیت kVA بسته به کلاس/توان/ریتینگ:
  • مقدار دقیق جریان خروجی نامی و ظرفیت kVA برای هر کُد مدل در همان جدول Input and Output Specification آمده و با این عوامل تغییر می‌کند:
    1. کلاس ولتاژ: 200V یا 400V
    2. توان نامی مدل (kW/HP)
    3. ریتینگ Heavy یا Normal
    4. فرکانس کریر انتخابی
  • به‌صورت الگوی کلی:
    1. در کلاس 200V و توان‌های کوچک، جریان‌های نامی کوچک‌تر است و با افزایش توان، اعداد جریان و kVA بالاتر می‌رود.
    2. در کلاس 400V، جریان نامی خروجی به‌طور طبیعی نسبت به 200V کمتر از هم‌رده 200V نیست یا بیشتر/کمتر بودن آن به توان و ریتینگ بستگی دارد؛ ملاک همیشه جدول همان مدل است.
  • تفاوت در پشتیبانی Normal Duty برای IP66:
    • بسیاری از مدل‌های IP66 فقط Heavy Duty را پشتیبانی می‌کنند و Normal Duty ندارند. بنابراین هنگام انتخاب سایز، ریتینگ در دسترس را برای IP66 بررسی کنید.
  • ناحیه ترمز دینامیکی :
    • تا حدود 22 کیلووات، واحد ترمز داخلی است. برای توان‌های بالاتر (مثلاً 30 تا 75 کیلووات) باید DBU خارجی مطابق جدول انتخاب شود. این موضوع روی امکان جذب انرژی ترمز و انتخاب مقاومت ترمز تاثیر می‌گذارد.
  • اگر فقط مشخصات کلی مدنظر است: خروجی 0 تا 400 هرتز، خروجی سه‌فاز 200 تا 240Vac (کلاس 200V) یا 380 تا 480Vac (کلاس 400V)، ورودی 50/60Hz با تلرانس استاندارد، و دو ریتینگ Heavy/Normal (با وابستگی جریان به فرکانس حامل) در تمام اینورتر ال اس S100 مشترک است.

جدول مقایسه اینورتر LS S100 با دیگر سری‌های LS

کاربرد درایو ال اس S100 در صنعت

• پمپ‌ها و فن‌ها
• نقاله‌ها و میکسرها
• کمپرسورها

نحوه پلاک‌خوانی و کدخوانی مدل اینورتر LS S100

کد مدل اینورتر LS S100 ، اطلاعات کلیدی را در خود دارد. مثال:
SLSLV0008S100-4EO(F)N

• LSLV: سری درایو LV
• 0008: ظرفیت نامی (75kW)
• S100: خانواده درایو
• 4: ولتاژ ورودی (سه‌فاز 380–480Vac)؛ 1= تک‌فاز 200–240V، 2= سه‌فاز 200–240V
• E/C: نوع کی‌پد (E=LED، C=LCD)
• O/X: نوع UL (Open Type / IP66)
• F/N: با فیلتر EMC / بدون EMC
• D/N: راکتور DC داخلی / بدون راکتور
• M/S: برد I/O (Multiple 3.5mm / Standard 5mm)

دیاگرام ورودی و خروجی‌های قدرت اینورتر LS S100

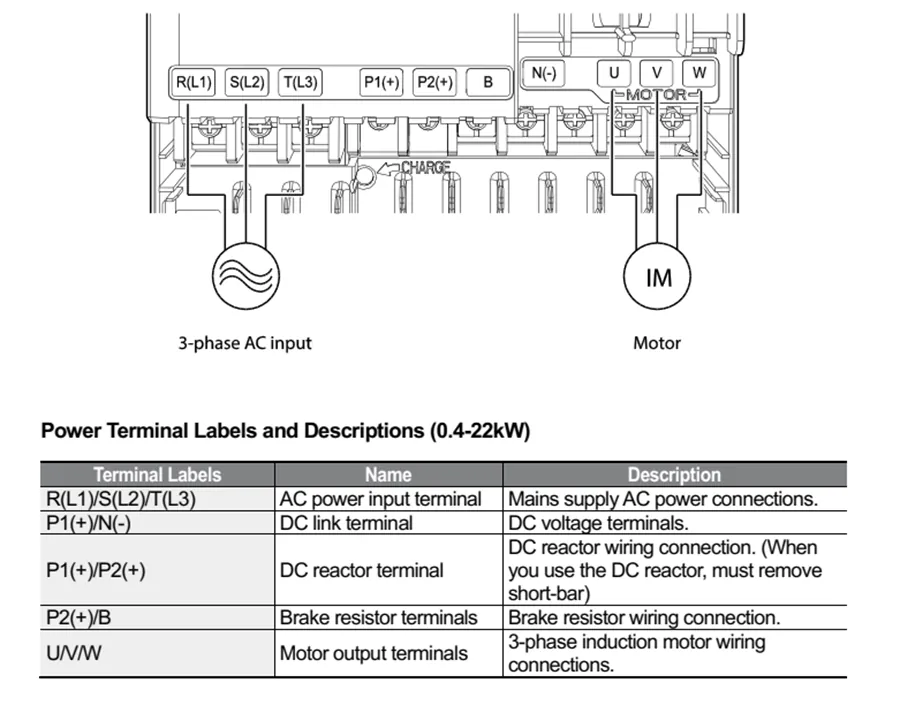

ترمینال‌های قدرت و مسیرهای اصلی به‌صورت زیر هستند:

• ورودی سه‌فاز: R/S/T (یا R/L1، S/L2، T/L3) و ارتینگ G/PE.

 از نصب کنتاکتور/فیلتر روی خروجی اینورتر پرهیز کنید تا به تجهیز و بار آسیب نرسد.

• خروجی سه‌فاز موتور: U/V/W.
• لینک DC و ترمز: پایانه‌های P1(+) و P2(+) (باس DC)، و B برای اتصال مقاومت ترمز (تا 22kW DBU داخلی است).
• سیم‌کشی و مقاطع کابل: جدول سایزینگ ورودی/خروجی و کنترل در بخش «Cable Specifications» دیتاشیت اینورترLS S100 آمده است.

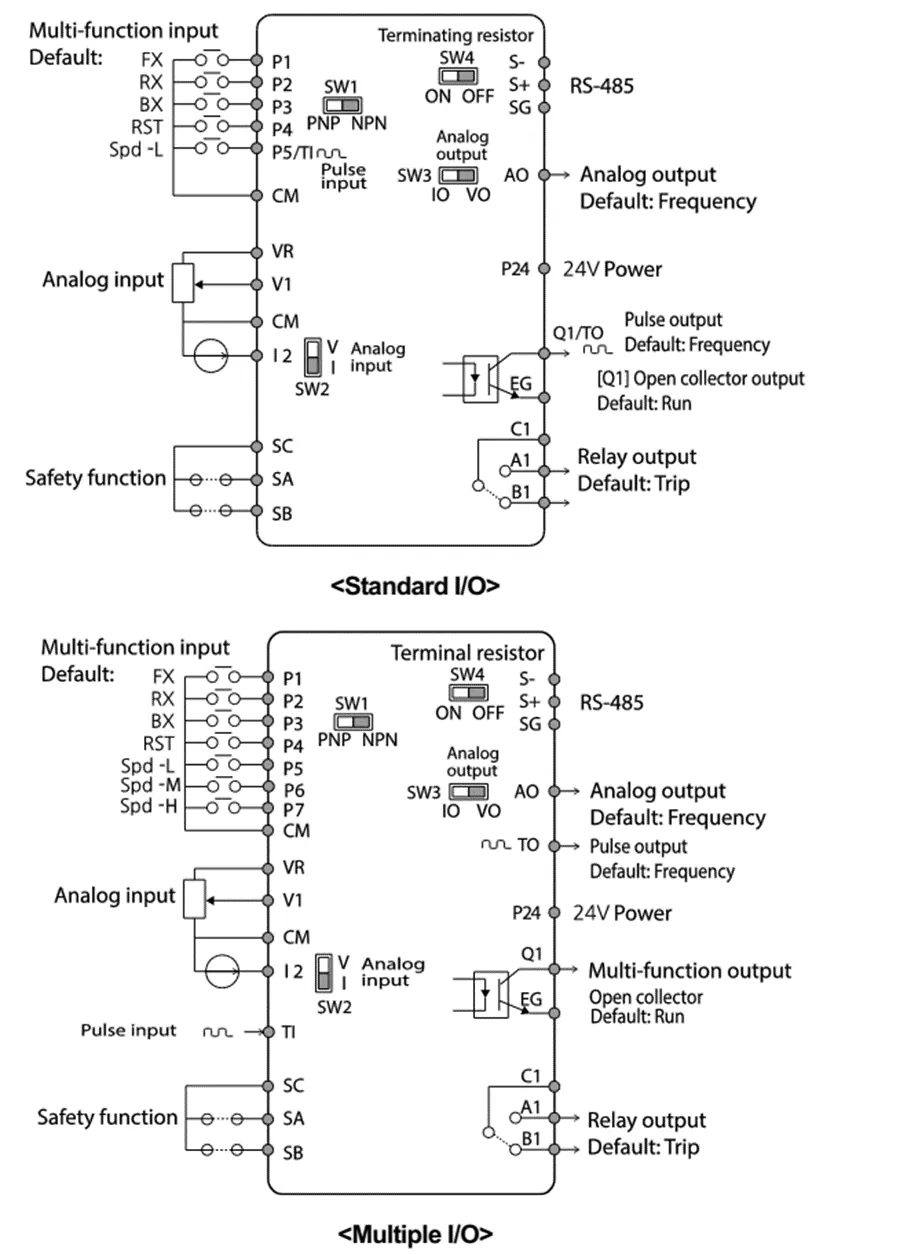

دیاگرام ورودی/خروجی‌های کنترلی درایو LS S100

درایو LS S100 دو چیدمان I/O دارد: Standard I/O و Multiple I/O (پایه‌های بیشتر/فشرده‌تر). سوئیچ‌های برد کنترلی SW1..SW4 برای NPN/PNP، نوع I2 (ولتاژ/جریان)، نوع AO/AO1 (ولتاژ/جریان) و ترمینیشن RS-485 به‌کار می‌روند.

ترمینال‌های کلیدی و مشخصات:

برای خرید این سری ، اطلاعات ورودی های زیر از دیتاشیت اینورتر LS S100 استخراج شده است:

• ورودی‌های دیجیتال P1..P7 (قابل برنامه‌ریزی؛ حالت NPN/PNP از SW1)، CM مشترک، P24=+24V داخلی.
• آنالوگ ورودی‌ها:
  • VR (ورودی پتانسیومتر)، V1 (0–10V)، I2 (4–20mA یا 0–10V با SW2).
• خروجی‌های آنالوگ/پالس:
  • AO/ AO1: 0–10V یا 4–20mA (حداکثر 12V/10mA یا 24mA جریان، انتخاب از SW3).
  • AO2: 0–10V.
  • TO: خروجی پالس 0–32kHz (در Standard I/O با Q1 مشترک است؛ با تنظیم OU.33 به حالت TO تغییر می‌کند).
• خروجی دیجیتال Q1 (اپن‌کلکتور، 26Vdc/100mA max) و EG (مشترک خروجی).
• رله‌ها:
  • A1/B1/C1: آلارم (AC250V<1A / DC30V<1A).
  • A2/C2: رله چندمنظوره (AC250V≤5A / DC30V≤5A).
• منبع 24V داخلی: حداکثر 150mA برای تغذیه ورودی‌ها/حسگرها.
• RS-485: ترمینال‌های S+/S-/SG (Modbus RTU و پروتکل اختصاصی LS؛ تنظیمات Baud/Frame در گروه CM).
• ویژگی STO

ویژگی‌های کنترلی:

• Multi-Step Speed (سرعت‌های پله‌ای با P1..P7 و St.1–7)، JOG، S-Curve، Acc/Dec چندگانه، و واحدهای نمایش Hz/RPM.
• خروجی آنالوگ قابل تنظیم (Gain/Bias/Filter) و خروجی پالس تا 32kHz با امکان مقیاس‌گذاری.
• محدودکننده گشتاور تا 200% از گشتاور نامی موتور (از طریق کی‌پد/آنالوگ/شبکه).

اجزای مختلف اینورتر ال اس S100

با توجه به اطلاعات موجود در کاتالوگ و دیتاشیت اینورتر LS S100 ساختار مطابق با توضیحات و تصاویر میباشد:

ساختار فیزیکی شامل: کی‌پد LED یا LCD (مشترک با iS7، قابلیت کپی پارامتر)، هیت‌سینک با قابلیت فلنج‌مونت، فن قابل‌تعویض آسان، اسلات آپشن برای فیلدباس، کیت کندوئیت برای تایپ UL Enclosed Type 1 و طراحی فشرده با امکان نصب کنارهم (Side-by-Side) است؛ نرم‌افزار DriveView از طریق پورت RJ45 پشتیبانی می‌شود.

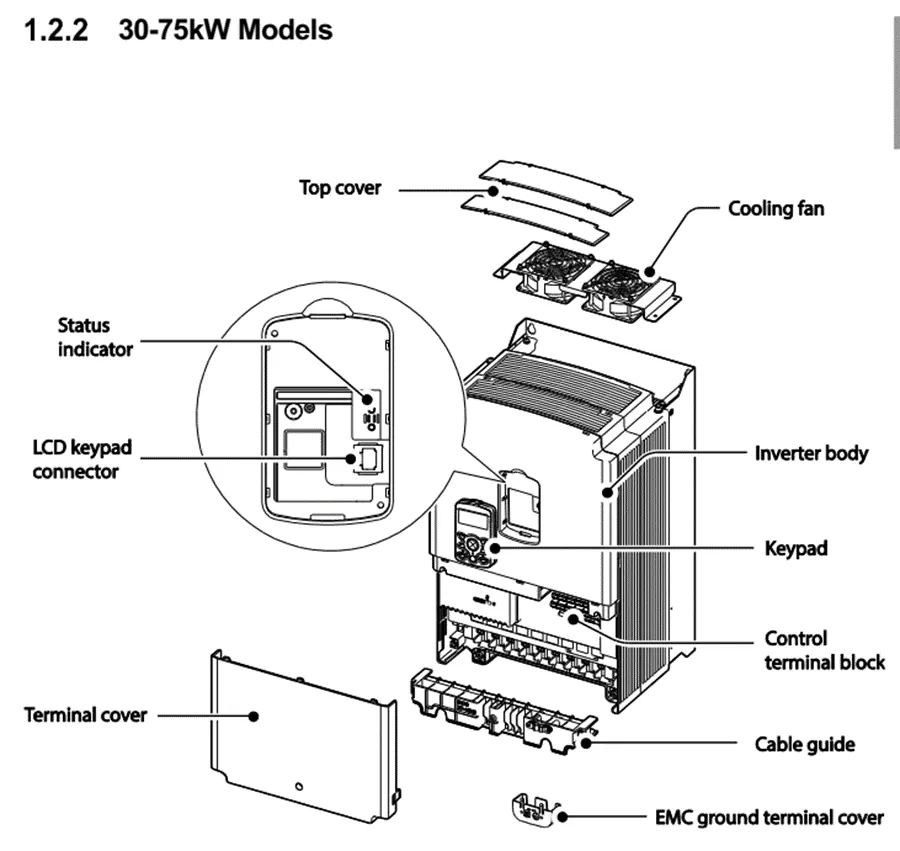

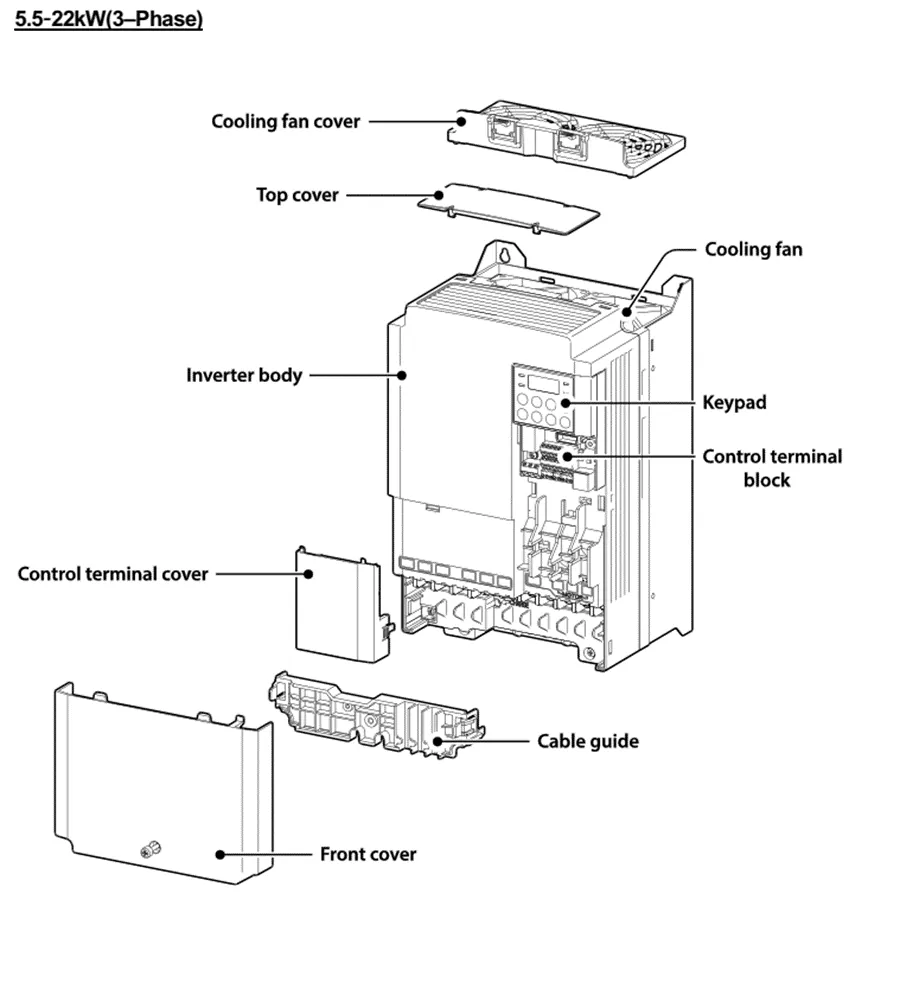

تصاویر اجزای ظاهری، برای بازه‌های 0.4–22kW، 30–75kW و IP66 در فصل «Part Names» دیتاشیت اینورتر LS S100آمده است.

Disconnect switch (کلید قطع/ایزولاتور)

Keypad (کی‌پد)

Inverter body (بدنه اینورتر)

Front cover (کاور جلو)

Wire hole (سوراخ عبور کابل)

Cooling fan (فن خنک‌کننده)

Top cover (کاور بالایی)

Cooling fan (فن‌های خنک‌کننده)

لیست قیمت درایو ال اس S100  و عوامل مؤثر

قیمت اینورتر LS S100 به عوامل زیر وابسته است:

1. توان و ولتاژ (مثلاً 0.75kW تک‌فاز تا 22kW سه‌فاز 400V).
2. استاندارد حفاظتی و فیزیکال (IP20 یا IP66/NEMA4X).
3. نوع کی‌پد (LED یا LCD) و نوع I/O (Standard/Multiple).
4. وجود/عدم وجود EMC فیلتر، راکتور DC، و آپشن‌های فیلدباس.

لیست قیمت اینورتر LS S100 روزانه به‌روز رسانی می‌شود؛ قیمت اینورتر ال اس S100 بسته به توان، کلاس ولتاژ (200/400V)، درجه حفاظت (IP20/IP66) و آپشن‌ها متفاوت است.

فروش اینورتر  LS S100 به‌صورت عمده و پروژه‌ای انجام می‌شود؛ امکان ارائه پیش‌فاکتور و مشاوره فنی توسط کارشناسان فنی تتاصنعت وجود دارد.

لیست قیمت درایو ال اس S100

نتیجه‌گیری تخصصی

اینورتر ال اس S100 l مطابق با اطلاعات موجود در دیتاشیت اینورتر LS S100 ، ترکیبی متوازن از ابعاد کوچک، امکانات کنترلی کامل، ایمنی STO، انعطاف‌پذیری I/O و پشتیبانی فیلدباس است. برای طیف وسیعی از کاربردهای عمومی صنعتی، انتخاب پیش‌فرض و اقتصادی‌–فنی مناسبی است. چنانچه به کنترل برداری سنسورلس IM/PM، خروجی پالس 32kHz، PID داخلی، محدودکننده گشتاور، DBU داخلی (≤22kW) و IP66 نیاز دارید، با توجه به قیمت ,و دیتاشیت محصول ، اینورتر LS S100 گزینه‌ای مطمئن محسوب می‌شود. برای کاربردهای بسیار خاص (HVAC یا لیفت یا گشتاور/دقت بسیار بالا) بهتر است سری‌های دیگر LS را نیز بررسی کنید.

راهنمای خرید و  دریافت دیتاشیت و لیست قیمت اینورتر LS S100

اگر قصد خرید اینورتر ( درایو ) LS S100 دارید یا به لیست قیمت درایو ال اس S100 و قیمت اینورتر LS S100  به‌صورت دقیق نیاز دارید، کد مدل (مثلاً LSLV0015S100-4EOFNM)، ولتاژ و توان موتور، درجه حفاظت (IP20/IP66) و … را بفرستید تا پیشنهاد فنی و مالی دقیق و منطبق با دیتاشیت اینورتر LS S100 دریافت کنید.
