اینورتر زیمنس G120C

مقدمه

اگر به‌دنبال درایوی همه‌فن‌حریف برای اتوماسیون عمومی هستید که هم در تابلو جا بگیرد، هم راه‌اندازی‌اش سریع باشد و هم از شبکه‌های صنعتی و حفاظت‌های جدی پشتیبانی کند، خرید اینورتر زیمنس G120C یکی از بهترین گزینه‌هاست. این خانواده، نسخهٔ «کمپکت» از سری استاندارد زیمنس است و با وجود ابعاد کوچک، در بازهٔ 0.55 تا 132 kW عرضه می‌شود، چاپر ترمز داخلی دارد، فیلترهای EMC (کلاس A/C2) را پشتیبانی می‌کند، و بسته به مدل، روی PROFINET/PROFIBUS/EtherNet/IP یا Modbus RTU/USS سوار می‌شود. این مقاله بر پایهٔ دیتاشیت و دفترچه راهنما اینورتر زیمنس G120C تدوین شده و همهٔ جزئیات کلیدی—از نام‌گذاری ترمینال‌ها و I/O، شرایط محیطی را پوشش می‌دهد.

کاتالوگ اینورتر زیمنس G120C

دفترچه راهنما اینورتر زیمنس G120C

مشخصات فنی کامل اینورتر SEIMENS G120C

بازه توان، ولتاژ و کلاس حفاظتی در دفترچه راهنمای اینورتر زیمنس G120C

• توان نامی: 0.55 تا 132 kW (0.75 تا 150 hp)؛ سه‌فاز 380…480 V، 47–63 Hz؛ درجه حفاظت IP20 / UL Open Type.
• فیلتر EMC: بر اساس کد سفارش، ماژول بدون فیلتر (U) یا با فیلتر Class A (A). انطباق با EN 61800-3 (C2/C3).
• دمای محیط: −10 تا 40 °C بدون دی‌ریت؛ تا 60 °C با دی‌ریت؛ محدودیت‌های ارتفاع نصب و دی‌ریت جریان/ولتاژ مطابق نمودارهای فصل 10.8.

روش‌های کنترل و فرکانس خروجی

• مد های کنترل: V/f (linear, square law, FCC, ECO), sensorless vector control (SLVC)

• حداکثر فرکانس خروجی: 550 Hz در U/f و 240 Hz در وکتور بدون انکدر.
• ویژگی‌های کنترلی منتخب: Flying restart، محدودکنندهٔ جریان (I-max)، کنترل گشتاور/سرعت در وکتور، شناسایی دیتا موتور (MotID)، کنترلر PID داخلی.

I/O و ارتباطات

• I/O پایهٔ اینورتر: 6 DI / 2 DO / 1 AI / 1 AO؛ ورودی آنالوگ قابل‌انتخاب 0…10 V یا 0/4…20 mA با سوییچ روی بدنه؛ DO می‌تواند رله ترمز نگهدار را نیز درایو کند.
• شبکه‌ها:
  • FSAA…FSC: PROFINET / PROFIBUS / EtherNet/IP / USS/Modbus RTU
  • FSD…FSF: PROFINET
  • RS-485 و ترمینیشن/آدرس‌دهی PROFIBUS طبق راهنمای نصب (سوئیچ آدرس 1…125).

چاپر ترمز و مدهای ترمز درایو زیمنس G120C

• چاپر ترمز داخلی در G120C؛ ترمز DC، Compound و Dynamic (با مقاومت بریک) پشتیبانی می‌شود؛ پایش دمای مقاومت از طریق DI پیشنهاد شده است.

ایمنی و STO

• Safe Torque Off (STO) با FDI

حفاظت‌ها و قابلیت‌های حفاظتی

• حفاظت‌های OV/UV/OC/OL/OT، کنترل Vdc_max/min، پایش I²t و دمای هیت‌سینک/چیپ، حفاظت دمای موتور با سنسور/محاسبه، Automatic restart، Flying restart.

طول کابل موتور و EMC

• طول‌های مجاز (نمونه): تا 300/450 m (FSF؛ شیلد/بدون‌شیلد) بسته به فریم/پالس؛ تطابق C2/C3 طبق EN 61800-3.

جدول مقایسه اینورتر زیمنس G120C با سری‌های دیگر Siemens

کاربردهای صنعتی درایو زیمنس

• فن/پمپ/کمپرسور (VT/ND): کنترل انرژی با V/f ECO، PID داخلی، Ramp و Skip Frequency؛ طول کابل زیاد با فیلتر/راکتور مناسب.
• نوار نقاله/بالابر/جرثقیل (CT/HD): Vector control با گشتاور دقیق، Dynamic braking با مقاومت برک و پایش دما.
• اکسترودر/میگسر/آسیاب‌ها (CT/HD): پاسخ سریع بار و کنترل گشتاور؛ MotID و تنظیمات پیشرفتهٔ وکتور.

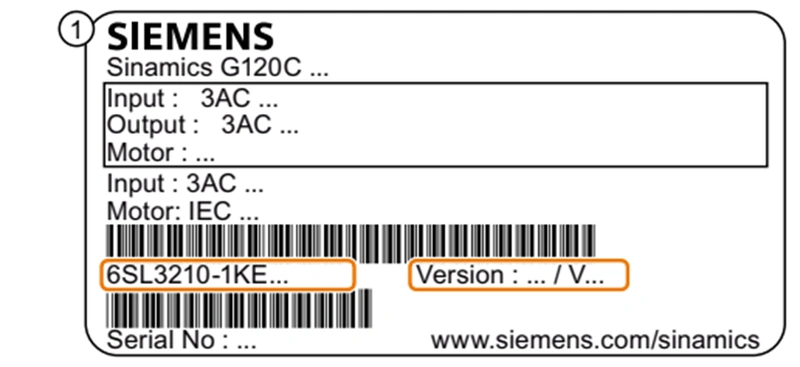

نحوهٔ پلاک‌خوانی و تفسیر نام‌کد

روی بدنهٔ اینورتر زیمنس G120C، Article No. (مثلاً 6SL3210-1KE…)، Frame Size، HW Version و FW Version درج می‌شود. در کاتالوگ سفارش، انتهای کد معمولاً ماهیت فیلتر را نشان می‌دهد: …A (با فیلتر Class A) یا …U (بدون فیلتر). همچنین جدول سفارش، توان/فریم/جریان LO/HO و گزینهٔ رابط فیلدباس (USS/MB، PROFIBUS، PROFINET/EtherNet/IP) را مشخص می‌کند. برای PROFIBUS، آدرس 1…125 با دیپ‌سوییچ یا پارامتر قابل‌تنظیم است.

مثال خوانش: «6SL3210-1KE23-2A» → سری/ولتاژ G120C، خروجی 15 kW (نمونه)، A: با فیلتر؛ سپس انتخاب کُد رابط فیلدباس

ابعاد و شیوهٔ نصب

• فریم‌ها: FSAA/FSA/FSB/FSC/FSD/FSE/FSF با W×H×D مشخص؛ نمونه:
  • FSAA: W=73, H=173, D=155 mm
  • FSC: W=140, H=295, D=؟ (در بروشور کامل آمده)،
  • FSF: W=305, H=708, D=357 mm.
    فاصلهٔ تهویه و Minimum spacing طبق شکل‌های فصل نصب رعایت شود؛ FSAA امکان نصب روی ریل TS-35 دارد.
• دی‌ریت دما/ارتفاع: نمودارهای فصل 10.8—بالای 1000 m و دمای بالا، جریان مجاز کاهش می‌یابد.

دیاگرام ورودی/خروجی‌های قدرت اینورتر زیمنس G120C

• ورودی سه‌فاز: R/L1, S/L2, T/L3
• خروجی به موتور: U, V, W
• لینک DC: P/+ , N/−
• چاپر ترمز/مقاومت: BR+, BR−
  راهنمای نصب شامل اتصال راکتور خط/فیلتر، شرایط RCD/RCM نوع B و حداکثر طول کابل موتور برای قاب‌های مختلف است.

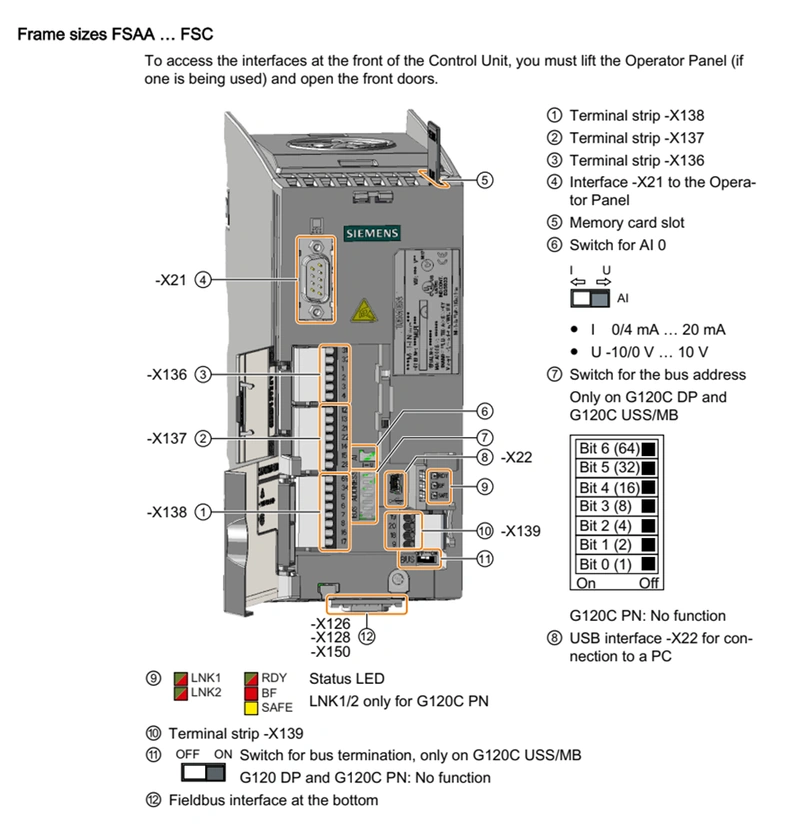

دیاگرام I/O کنترلی و شبکه

• ترمینال‌استریپ‌ها (نمونه): -X130/132/133/134/136/137/138/139 (بسته به فریم)؛ سوئیچ‌های انتخاب AI و آدرس/ترمینیشن روی بدنهٔ درایو تعبیه شده‌اند.
• کنترل دو سیمه/سه‌سیمه، راست/چپ‌گرد از طریق DI با ماکروی Drive Unit؛ پارامترهای نمونه: p0840, p3330, p3331.

لیست قیمت

قیمت اینورتر زیمنس G120C تابع توان/فریم، نوع فیلتر (A/U)، رابط شبکه (PN/DP/EIP/USS/MB)، لوازم جانبی (راکتور، برک‌رزستور، پنل)، و شرایط گارانتی/تحویل است. برای دریافت لیست قیمت و استعلام موجودی به‌روز و خرید اینورتر زیمنس G120C با «تتا صنعت» 02191091022 تماس بگیرید یا از طریق واتس‌اپ/تلگرام شرکت پیام دهید.

کلیدواژه‌ها: قیمت اینورتر زیمنس G120C، خرید اینورتر زیمنس G120C، فروش درایو SEIMENS G120C.

نتیجه‌گیری تخصصی

اینورتر SEIMENS G120C با ترکیب ابعاد کم، چاپر ترمز داخلی، فیلتر EMC، I/O کافی (6DI/2DO/1AI/1AO) و شبکه‌های صنعتی، برای پروژه‌های جنرال‌موشن و ارتقای تابلوی موجود ایده‌آل است. اگر به ماژولاریتی بالاتر نیاز دارید، سراغ G120 بروید؛ اگر پمپ/فن محور هستید، G120X مزایای فرایندی بیشتری می‌دهد؛ و اگر پروژهٔ بسیار اقتصادی و ساده دارید، V20 کافی است. با این همه، درایو زیمنس G120C نقطهٔ تعادل بسیار خوبی بین قابلیت، هزینه و فضا ایجاد می‌کند.
