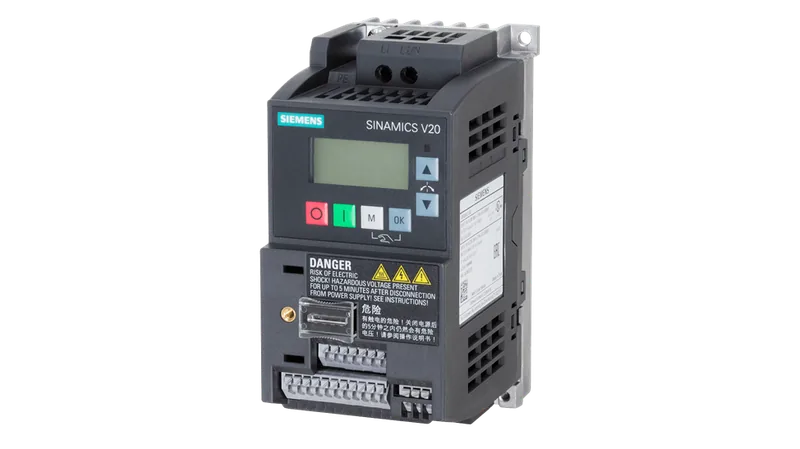

فروش اینورتر زیمنس V20 — راهنمای جامع درایو زیمنس V20

مقدمه

اگر به‌دنبال یک VFD جمع‌وجور، سرسخت و اقتصادی برای حرکت‌های ساده اما مطمئن با یک قیمت معقولانه هستید، خرید اینورتر ( درایو ) زیمنس V20 یکی از امن‌ترین انتخاب‌هاست. در پروژه‌های ساختمانی، OEM و ماشین‌آلات عمومی که سرعت اجرا، سادگی راه‌اندازی و هزینه چرخه عمر مهم است، V20 با بدنه فشرده، راه‌اندازی سریع (Quick Commissioning)، مجموعه‌ی ماکروهای کاربردی و امکانات کنترلی بر پایه‌ی V/f کار را روان می‌کند. دامنه فرکانس خروجی دستگاه تا ۰…۵۹۹ Hz قابل تنظیم است و کلیدواژه‌های نصب و ایمنی مثل ارت مناسب، جداسازی مسیرهای قدرت و کنترل و رعایت فواصل تهویه‌—همگی در دستور کار قرار دارند.

کاتالوگ اینورتر زیمنس v20

دفترچه راهنما اینورتر زیمنس v20

مشخصات فنی کامل اینورتر SIEMENS V20

محدوده الکتریکی و عملکردی  در درایو زیمنس V20

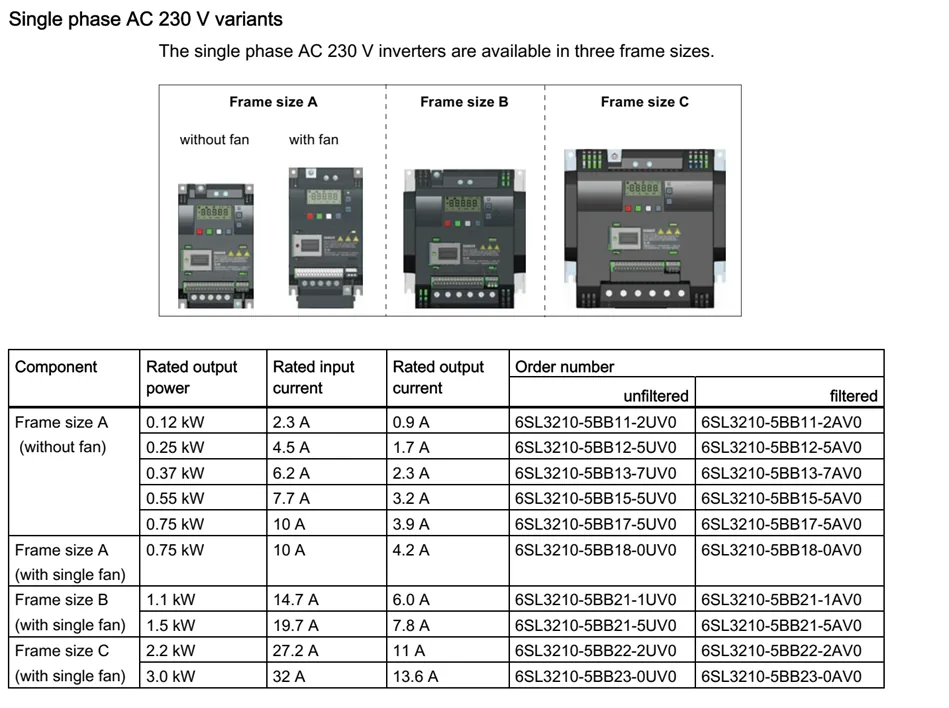

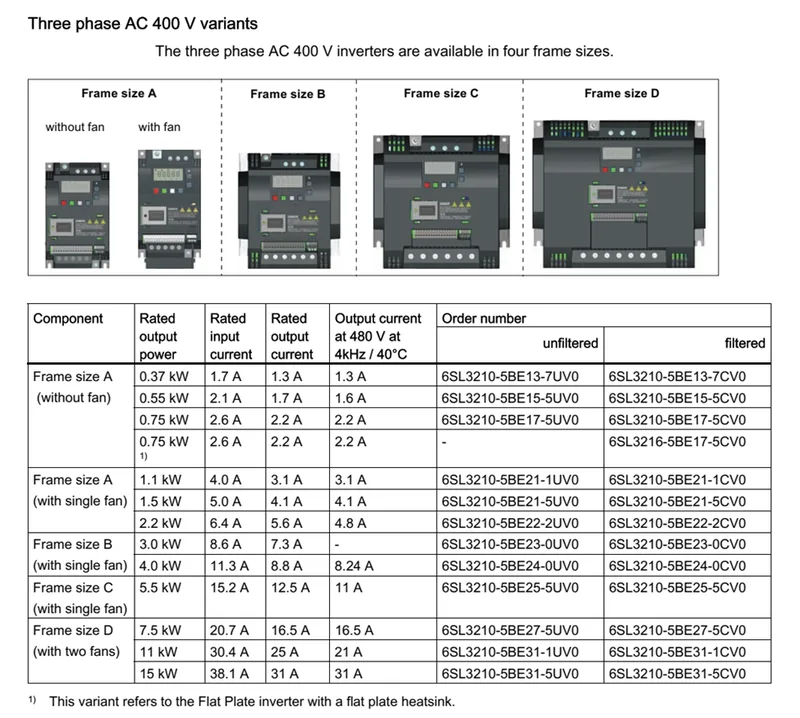

• ولتاژ/فاز ورودی: مدل‌های ۳۸۰–۴۸۰ V سه‌فاز و ۲۰۰–۲۴۰ V تک‌فاز/سه‌فاز بسته به فریم؛ ترمینال‌های ورودی L1/L2/L3 و خروجی موتور U/V/W. ترمینال‌های DC+ / DC- برای لینک DC و، روی فریم D، R1/R2 برای مقاومت ترمز.
• فرکانس خروجی: ۰ تا ۵۹۹ Hz (حداکثر فرکانس با پارامتر P1082 تنظیم می‌شود).
• روش‌های کنترل: فقط V/f با مشخصه‌های خطی/مربعی/قابل‌برنامه‌ریزی، نسخه ECO و نسخه‌ی مخصوص نساجی؛ کنترل وکتوری سنسورلس در V20 ارائه نمی‌شود.
• اضافه‌بار (HO/HD): چرخه ماکزیمم ۱۵۰٪ برای ۶۰ s و سپس کارکرد در متوسط ۱۰۰٪ (میانگین).
• شرایط محیطی: بهره‌برداری −۱۰ تا +۶۰ °C (با دیریتینگ طبق دما)، رطوبت تا ۹۵٪، ارتفاع تا ۱۰۰۰ m بدون دیریتینگ؛ IP20 (مدل تابلوئی).
• امکانات ترمز: DC Braking و Compound Braking در همه‌ی فریم‌ها؛ ترمز دینامیکی با مقاومت خارجی—فریم‌های A/B/C نیازمند ماژول ترمز دینامیکی (۶SL3201-2AD20-8VA0)، فریم D دارای چاپر داخلی و ترمینال‌های R1/R2 است.

EMC: کیت شیلدینگ و فیلترهای EMC اختیاری

ترمینال‌ها و I/O

• AI (ورودی آنالوگ): دو کانال، AI1: −10…+10 V / 0…20 mA و AI2: 0…10 V / 0…20 mA؛ دقت معمول ±۵٪ FS، ۱۰ بیت؛ تشخیص قطع سیم فعال.
• AO (خروجی آنالوگ): یک کانال ۰…۲۰ mA تا ۵۰۰ Ω.
• DI (ورودی دیجیتال): چهار ورودی PNP/NPN با ایزولاسیون فانکشنال ۵۰۰ VDC و آستانه‌های ۵/۱۱ V؛ زمان پاسخ حدود ۴ ms.
• DO (خروجی دیجیتال): یک خروجی ترانزیستوری (۱۰۰ mA، ±۳۵ V) و یک رله‌ی C/NO/NC (۰٫۵ A @ 250 VAC).
• شبکه سریال: RS-485 با USS (پیش‌فرض) یا Modbus RTU؛ مقاومت انتهایی ۱۲۰ Ω و نت‌ورک ترمینیشن توصیه‌شده. نرخ‌های ۹٫۶ تا ۱۱۵٫۲ kbps؛ آدرس‌دهی Modbus 1…247.

جدول مقایسه: اینورتر زیمنس V20 در برابر سری G120C

هدف این جدول، انتخاب سریع بین یک «درایو اقتصادی برای وظایف ساده» و «درایو یکپارچه با توان/شبکه/ایمنی گسترده‌تر» است.

کاربردهای صنعتی پیشنهادی

• فن/پمپ ساختمان، سیستم‌های تهویه و آبیاری
• نوار نقاله و بسته‌بندی
• ماشین‌آلات عمومی Cloning

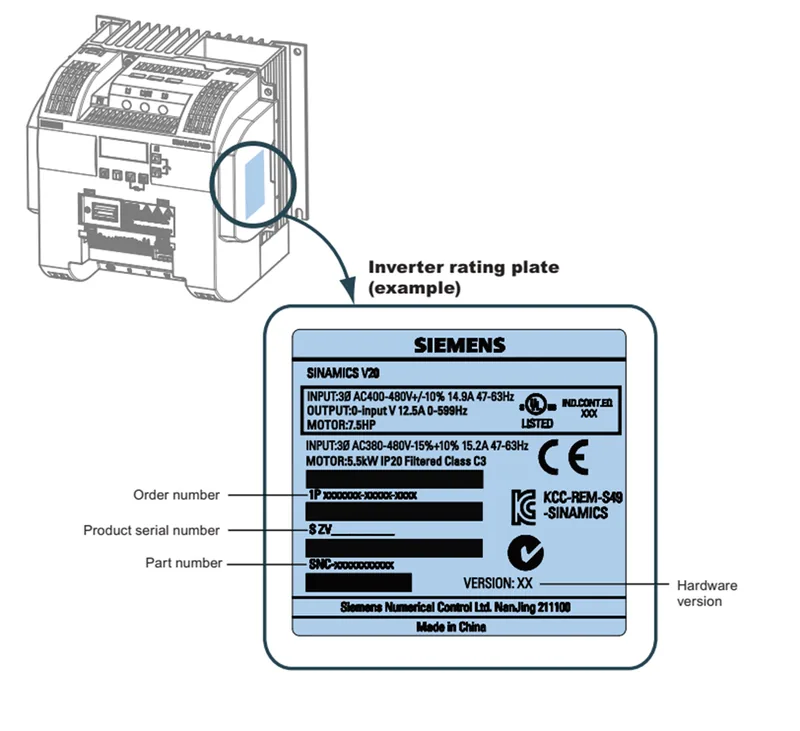

نحوه پلاک‌خوانی و تفسیر نام‌ کد در درایو زیمنس V20

پلاک V20 شامل ، ولتاژ، جریان نامی (LO/HO)، فرکانس، کلاس حفاظتی و سری ساخت است.

ابعاد و شیوه نصب

• نصب تابلوئی عمودی، دسترسی کافی برای تهویه و فواصل کاری را رعایت کنید.
• در فریم‌های B تا D امکان نصب با الگوی برش و دریلینگ مشخص و بازشو برای تعویض فن از بیرون تابلو پیش‌بینی شده است.

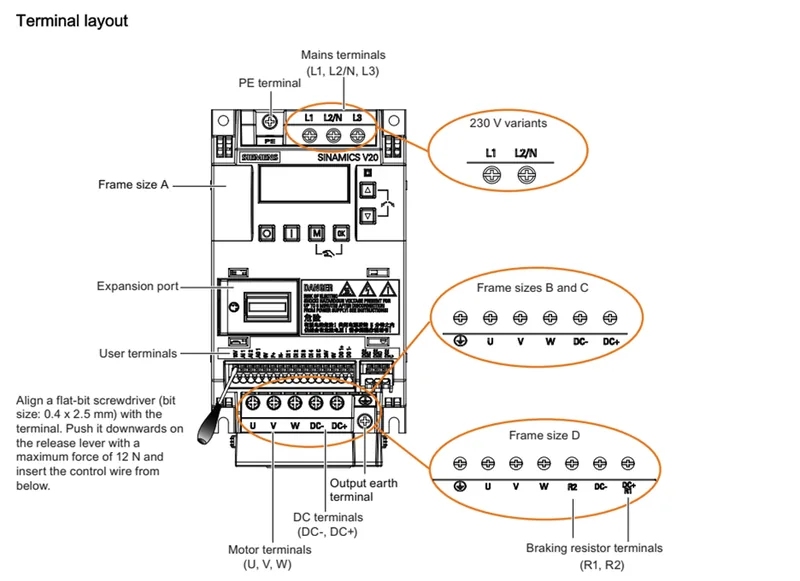

دیاگرام ورودی/خروجی‌های قدرت

قدرت:

• L1/L2/L3 (R/S/T): ورودی شبکه
• U/V/W: خروجی موتور
• DC+ (P) / DC− (N): ترمینال‌های لینک DC
• R1/R2 (BR+ / BR−): مقاومت ترمز—فقط فریم D
  زمین‌کردن (PE) را نزدیک ورودی برقرار کنید و مسیر بازگشت نویز را کوتاه نگه دارید.

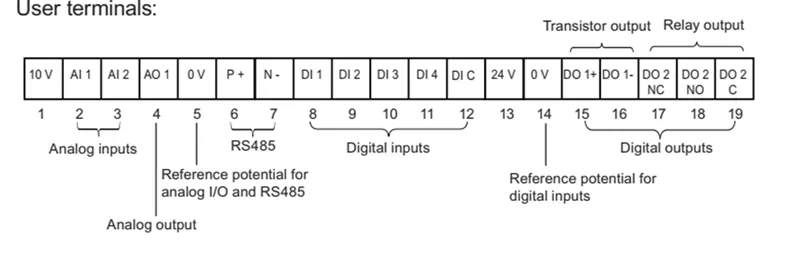

دیاگرام I/O کنترلی و شبکه

دیجیتال: DI1…DI4 با منبع ۲۴ V داخلی (حداکثر ۵۰ mA)، DO ترانزیستوری (۱۰۰ mA) و رله C/NO/NC (۰٫۵ A).

• آنالوگ: AI1/AI2 (ولتاژی/جریانی)، AO1 (۰…۲۰ mA).
• شبکه: RS-485 با USS/Modbus RTU، با قوانین ترمینیشن و آدرس‌دهی استاندارد.

لیست قیمت اینورتر زیمنس

قیمت اینورتر زیمنس V20 تابع توان (kW/HP)، کلاس ولتاژی (تک‌فاز/سه‌فاز)، فریم (A…D)، و آپشن‌ها (BOP خارجی، ماژول ترمز، فیلتر EMC) است. برای دریافت لیست به‌روز، موجودی و خرید اینورتر زیمنس V20 با تتا صنعت 02191091022 یا از طریق واتس‌اپ/تلگرام شرکت تماس بگیرید.

نتیجه‌گیری تخصصی

خرید اینورتر زیمنس V20 به عنوان یک پیشنهاد، زمانی می‌درخشد که به یک درایو اقتصادی، ساده و قابل اتکا برای فن، پمپ، نوار نقاله و ماشین‌های عمومی نیاز دارید. مطابق با کاتالوگ و دفترچه راهنمای اینورتر زیمنس V20 قابلیت هایی اعم از شروع کار سریع، I/O کافی، USS/Modbus و گزینه‌های ترمز کامل (DC/Compound/Dynamic) در این سری وجود دارد. اگر نیاز به ایمنی یکپارچه (STO)، شبکه‌های صنعتی پیشرفته یا توان‌های بالاتر دارید، G120C انتخاب منطقی‌تر است.

راهنمای خرید و دریافت لیست قیمت و کاتالوگ اینورتر زیمنس V20

برای خرید و انتخاب سریع بین اینورتر زیمنس V20 و گزینه‌های دیگر مثل G120C، همین حالا با تتا صنعت 02191091022 تماس بگیرید یا در واتس‌اپ/تلگرام پیام بفرستید؛ و  پیش‌فاکتور دریافت کنید.
