اینورتر زیما: راهنمای جامع و فنی درایو زیما XIMA
مقدمه
در سامانههای اتوماسیون مدرن، «اینورتر زیما» یا درایو زیما نسل تازهای از VFDهای بومی است که با طراحی کامپکت، الگوریتمهای کنترلی پیشرفته و گزینههای نرمافزاری هدفمند برای صنایع مختلف عرضه میشود. خانواده محصولات شامل سری G (صنعتی چندمنظوره)، P (پمپی/بوسترپمپ)، L (بالابر و آسانسور) و S (سولار پمپ) است. در این مقاله، با نقش هر سری، مشخصات فنی کلیدی، دیاگرامها و الزامات نصب و بهرهبرداری آشنا میشوید تا انتخاب بین «درایو زیما» در کاربردهای گوناگون، سریع و دقیق انجام شود. برای صحت اعداد و جزئیات، تمام دادهها بر اساس دیتاشیت و دفترچههای رسمی اینورتر زیما و نیز صفحات مرتبط وبسایت رسمی زیما گردآوری و استناد شدهاند. برای خرید و دریافت لیست قیمت و دفترچه راهنمای اینورتر زیما میتوانید با تتاصنعت نمایندگی رسمی اینورتر زیما در ایران واقع در لاله زار تهران تماس بگیرید.

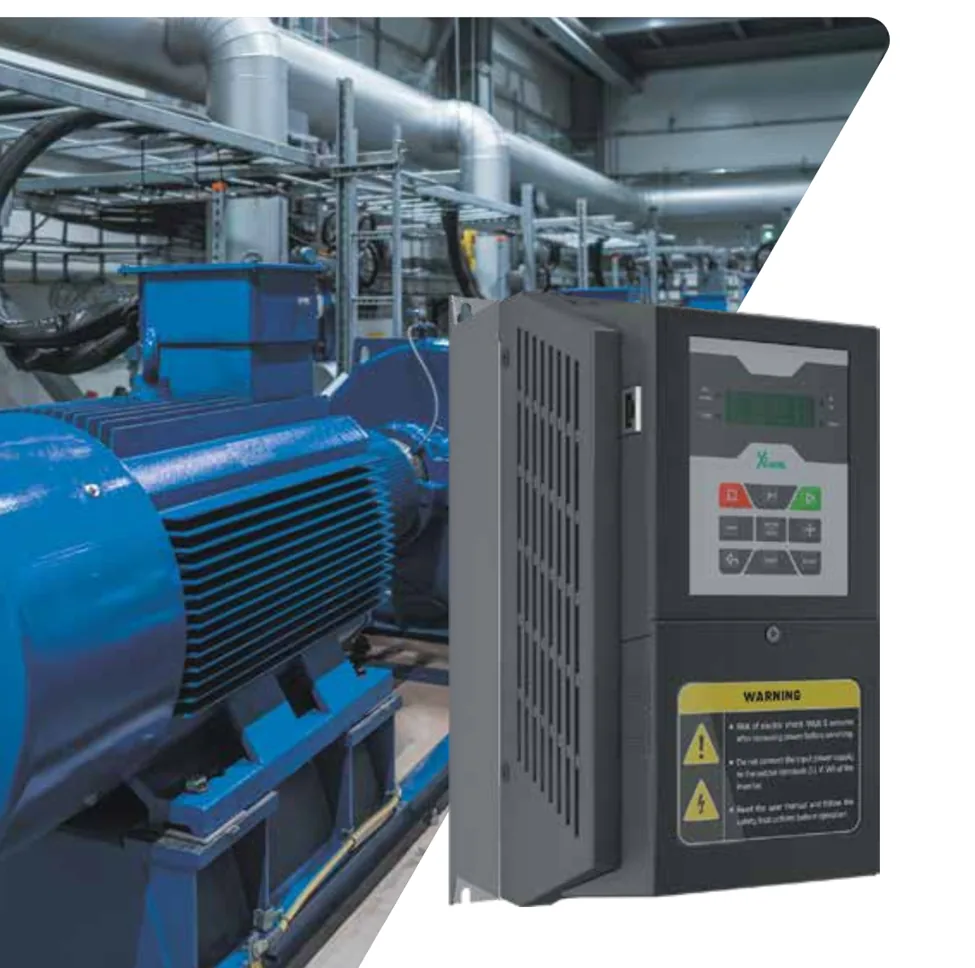

مشخصات فنی اینورتر زیما سری P (Pump/Booster)
اینورتر زیما سری P برای پمپها و بوسترپمپها بهینه شده و علاوهبر توابع ویژه پمپ، امکان کار بهصورت Master/Slave، Change Over، تشخیص بیآبی (Dry/No-Flow)، حالت خواب (Sleep) و Modbus جهت شبکهسازی چند درایو را ارائه میکند. در دفترچه راهنمای رسمی سری P صراحتاً به راهاندازی سریع (Plug & Play)، کنترل حلقهبسته فشار با کنترلر PI و حذف هزینه کارت بوستر اشاره شده است.
بازههای الکتریکی و کنترلی در درایو زیما
- ورودی: تکفاز 220 V، سهفاز 380 V / 50–60 Hz؛ خروجی: ۰ تا Vin
- دامنه فرکانس خروجی: ۰ تا 65 Hz (ویژگی جنرال)؛ PWM: 2–10 kHz؛ Space Vector؛ ADC 12bit/4Msps.
- روشهای کنترل: V/f، بردار بدون سنسور (Sensorless Vector) برای گشتاور راهانداز تا ۱۵۰٪ در 0.5 Hz؛
- پاسخ حلقه گشتاور < 200 ms؛
- دقت کنترل ±0.5% گشتاور نامی.
- حفاظتها: اتصالکوتاه فاز/بدنه/+Bus/−Bus، محدودکننده جریان قابلتنظیم، خطای اضافهولتاژ (400 V تکفاز / 720 V سهفاز)، ترمز DC .
شبکه
- RS-485/Modbus RTU برای شبکهسازی بوسترپمپها
ابعاد و فریمها
فریمهای A/B/C/D با ابعاد مشخص زیر برای توانهای 0.37 تا 30 kW (و بالاتر در کاتالوگها) ارائه میشوند.
مشخصات فنی اینورتر زیما سری G (General/Industrial)
سری G یک درایو صنعتی چندمنظوره است با دامنه کنترلی بسیار وسیع، مناسب ماشینسازی و خطوط فرآیندی. صفحه معرفی «سری صنعتی» نیز به همین چندمنظورهبودن و طراحی کامپکت اشاره دارد. (xima.ir)
بازههای الکتریکی و کنترلی
- ورودی: 200–260 V تکفاز / 330–460 V سهفاز؛ خروجی: ۰ تا Vin.
- دامنه فرکانس خروجی: ۰ تا 1000 Hz؛ PWM: 2–20 kHz؛ Space Vector.
- گشتاور و پاسخ: گشتاور راهانداز ۱۵۰٪ در 0.5 Hz؛ پاسخ گشتاور < 200 ms؛ دقت ±0.5%.
- حفاظتها و ترمز: DC/Dynamic Brake، محدودکننده جریان، حفاظت اتصالکوتاه فاز/بدنه/باس؛ آستانههای ولتاژی همانند سری P.
I/O، PLC داخلی و شبکه
- نمایشگر ۴ سونسگمنت ؛ PLC داخلی برای برنامههای گامبهگام.
- Modbus RTU روی RS-485 و منوهای پارامتری کامل ارتباطی در دفترچه راهنمای سری G.
دانلود کاتالوگ اینورتر زیما سری G
دانلود دفترچه راهنما + دیتاشیت اینورتر زیما سری G

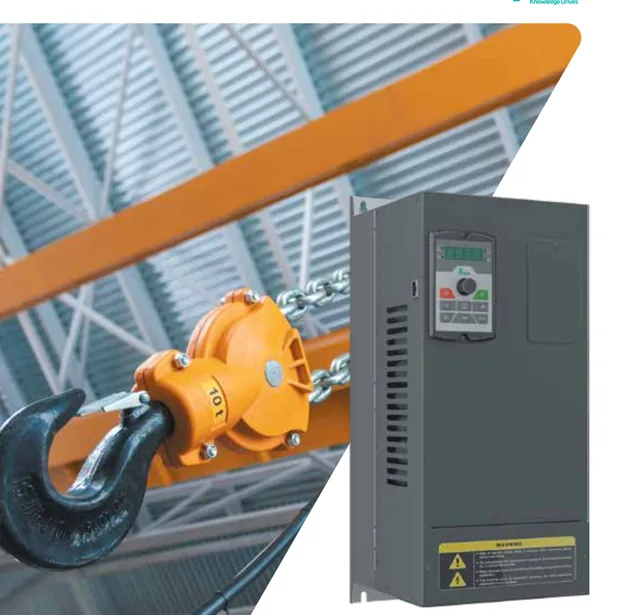

مشخصات فنی اینورتر زیما سری L (Lift/Hoist)
سری L برای بالابر/آسانسور طراحی شده؛ توان جریاندهی بالا، الگوریتم Auto Learning، پارامترهای ویژه ترمز مکانیکی (Brake Sequence) و Close Loop با انکودر را فراهم میکند. فهرستهای پارامتری و ویژگیها در دفترچه راهنمای سری L موجود است. (xima.ir)
بازههای الکتریکی و کنترلی
- ورودی: 200–260 V (تکفاز)/330–460 V (سهفاز)؛ خروجی: ۰ تا Vin.
- دامنه فرکانس خروجی: ۰ تا 500 Hz؛ PWM: 2–10 kHz؛ Space Vector.
- حلقهبسته/انکودر: پارامترهای اختصاصی PG/Encoder (اینترمدییتهای تنظیم پالس، جهت، آفست و اینرسی)، و حالتهای Rescue/Emergency با پارامترهای سرعت نجات و توقف تعریفشده.
ایمنی، ترمز و حفاظت
- Brake Enable/Sequence، الزامات سیمبندی ایمنی، هشدار حرکت ناگهانی و محدودکننده سرعت برای فرکانسهای بالا.
- حفاظتهای اتصالکوتاه، محدودکننده جریان و اضافهولتاژ مانند سایر سریها.
دانلود کاتالوگ اینورتر زیما سری L
دانلود دفترچه راهنما + دیتاشیت اینورتر زیما سری L
مشخصات فنی اینورتر زیما سری S (Solar Pump)
سری S راهکاری تخصصی برای پمپاژ آب با انرژی خورشیدی بدون نیاز به باتری است. نکته مهم، امکان اتصال مستقیم به شبکه AC یا ژنراتور برای ادامه پمپاژ در نور کم/شب است. مدلهای S100/S200/S300 محدوده وسیعی از توانها را پوشش میدهند.
بازههای ولتاژی و فرکانسی
- ورودی تکفاز/220 VAC یا 350 VDC (پنل)، سه فاز/380 VAC یا 620 VDC؛
- خروجی سه فاز با فرکانس 0–600 Hz؛ جدول نامی مدلها، جریان و ابعاد در فلایر رسمی آمده است.
ویژگیهای نرمافزاری/حفاظتی
- بیشینهسازی بهرهبرداری از خورشید، توابع حفاظت پمپ (خشکگردی/کاهش دبی)، Modbus RTU، طراحی Plug & Play.
جدول مقایسه سریع سریهای مختلف اینورتر زیما
| کاربرد شاخص | فرکانس خروجی | شبکه و پروتکل | نکات متمایز | سری |
| عمومی/ماشینسازی | ۰–1000 Hz | RS-485/Modbus RTU | PLC داخلی، بازه فرکانسی وسیع، PWM تا 20 kHz. | G |
| پمپ/بوسترپمپ | ۰–65 Hz | RS-485/Modbus RTU | Dry/No-Flow، Sleep، Master/Slave، Change Over. | P |
| آسانسور/بالابر | ۰–500 Hz | RS-485/Modbus RTU | Close-Loop با انکودر، Brake Sequence، Rescue Mode. | L |
| سولار پمپ | ۰–600 Hz | RS-485/Modbus RTU | ورودی مستقیم پنل/AC/ژنراتور، بدون باتری. | S |
کاربردهای صنعتی هر سری از درایو زیما
- G (General): خطوط بستهبندی، نوار نقاله، میکسر، اکسترودر، سانتریفیوژ، CNCهای سبک، فنها و کمپرسورها
- P (Pump): تأسیسات ساختمانی، چاههای آب با کنترل فشار حلقهبسته—جایی که توابع پمپی و شبکهسازی چند درایو حیاتی است.
- L (Lift/Hoist): آسانسور گیربکس/گیرلس، جرثقیلها، پلهبرقی—جایی که درایو به توالی ترمز نیاز دارد.
- S (Solar Pump): کشاورزی، دامپروری، باغبانی، پرورش ماهی و مدیریت آب در مناطق فاقد شبکه یا با شبکه ناپایدار—با قابلیت سوئیچ به AC/ژنراتور.
شرایط محیطی، نصب و تهویه
- دما و رطوبت: محدوده دمای کاری معمول برای سریهای G/L در راهنمای نصب آمده است؛ رعایت تهویه اجباری، عدم میعان/شبنم و جلوگیری از گردوغبار شرط کارکرد پایدار است. فاصلهگذاری نصب (حدود ۱۰ cm پیرامون دستگاه داخل تابلو) و استفاده از فیلتر هوا توصیه میشود.
- تابلو: نصب داخل تابلو فلزی استاندارد با تهویه؛ رعایت استانداردهای حریق.
- جانبیها: استفاده از سلف ورودی کاهنده هارمونیک و مقاومت ترمز مطابق جدول مدلها/توانهای توصیهشده در دفترچه L.
کیپد، HMI و نرمافزار
- کیپد محلی با ۴ سونسگمنت و ۶ تا ۹ کلید؛ منوهای Quick-Start، ذخیره/بازیابی پارامترها و Auto Learning (ویژه سری L).
- ZimaTouch
پروتکلها و اینترفیسها
- Modbus RTU روی RS-485 بهصورت پیشفرض در سریهای G/P/L/S برای مانیتورینگ، خواندن/نوشتن پارامترها و شبکهسازی ارائه شده است (بخشهای ارتباطی در دفترچهها).
لیست قیمت اینورتر زیما
قیمت اینورتر زیما تابع عوامل زیر است:
- توان نامی و فریم (A/B/C/D) و کلاس انتخابی برای VT/CT.
- ولتاژ ورودی (تکفاز/ سه فاز) و نیاز به DC-Bus (فقط سری S).
- آپشنها: مقاومت ترمز، سلف ورودی، کارتهای توسعه/رله، HMI/نرمافزار.
- شرایط نصب: دمای محیط، تهویه، فاصلهها و IP تابلو.
- ویژگیهای نرمافزاری (برای P: بوسترپمپ چنددرایوه، برای L: Close Loop، برای S: خورشیدی/AC Backup).
برای دریافت لیست قیمت بهروز اینورتر زیما XIMA، پیشفاکتور و مشاوره انتخاب، با تتا صنعت نمایندگی اینورتر زیما تماس بگیرید: 02191091022 (تماس/واتساپ/تلگرام).
نتیجهگیری تخصصی
اگر به یک درایو زیما XIMA با دامنه فرکانسی بسیار باز و PLC داخلی برای ماشینسازی نیاز دارید، سری G انتخاب اول است. برای سامانههای پمپی با کنترل فشار هوشمند، توابع اختصاصی و شبکهسازی ساده، سری P مزیت رقابتی ایجاد میکند. در کاربردهای بالابر/آسانسور با نیاز به توالی ترمز، حلقهبسته با انکودر و پارامترهای نجات، سری L طراحیشده است. برای سولار پمپ در مناطق فاقد شبکه و نیاز به تداوم پمپاژ در شب با ژنراتور/شبکه پشتیبان، سری S راهکار End-to-End (از منبع تا پمپ) ارائه میدهد. ترکیب کیفیت ساخت، خدمات و مستندات کامل باعث میشود «اینورتر زیما» در بسیاری از سناریوها انتخابی بهصرفه و پایدار باشد. برای تهیه هر کدام از سری های درایو زیما XIMA میتوانید با تتاصنعت نمایندگی رسمی اینورتر زیما تماس بگیرید.
