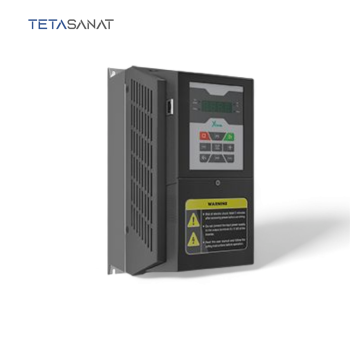

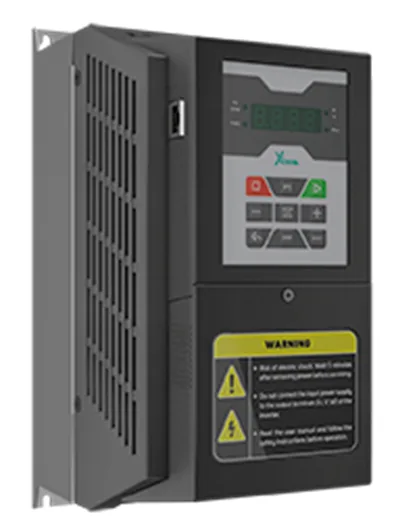

اینورتر زیما L – راهنمای جامع درایو زیما سری L

مقدمه

اگر پروژه‌ی شما آسانسور، بالابر یا کرین است، اینورتر زیما L همان بلوک قدرت و کنترل است که باید روی آن حساب کنید. این سری، با تمرکز بر ایمنی توقف/حرکت، دقت در هم‌سطح‌سازی و توان جریان‌دهی بالا طراحی شده و به‌طور بومی برای سناریوهای لیفت، پله‌برقی و جرثقیل بهینه شده است. از کنترل برداری حلقه‌بسته با فیدبک انکودر تا توالی ترمز اختصاصی، از ورودی/خروجی‌های کاملاً کاربردی تا پروتکل Modbus RTU (ویژگی‌های عمومی، I/O، شبکه و کنترل برداری در دفترچه راهنما اینورتر زیما L آمده است. )

کاتالوگ فارسی اینورتر زیما L

دفترچه راهنما اینورتر زیما L

مشخصات فنی کامل اینورتر XIMA L

بازه‌های پایه

• فرکانس خروجی: 0 تا 500.0 Hz (تفکیک 0.001 Hz، نمایش 0.1 Hz).
• فرکانس ورودی: 47–63 Hz.
• ولتاژ ورودی: تک‌فاز 200–260 V، سه‌فاز 330–460 V؛ ولتاژ خروجی 0 تا سطح ولتاژ ورودی.
• بازدهی: >97.5% (PF=1، Vout=Vin).
• PWM: 2-10Kh ،مد Space Vector، دقت <11bit.
• پردازنده/نمونه‌برداری: DSP موتورکنترل 32bit، فرکانس نمونه‌برداری حلقه 1000 Hz.

روش‌های کنترل در درایو زیما L

• برداری حلقه‌بسته (Close-Loop Vector) با انکودر برای موتورهای آسنکرون و PM.
• برداری بدون سنسور (Sensorless Vector).
• پشتیبانی از انکودر EnDat، SinCos و Incremental (5 V/12 V)؛ همراه با پورت‌های آنالوگ مرتبط.

ورودی/خروجی و شبکه

• DI: 8 ورودی دیجیتال 12 VDC از پیش‌تعریف‌شده.
• DO/Relay: 1 خروجی دیجیتال اپتو (قابل تنظیم) + 3 رله قابل برنامه‌ریزی (تا 250 V/1 A).
• Modbus RTU:  شبکه (ارتباط سریال).
• Keypad/Display: نمایشگر 7-seg چهارتایی + 4 LED؛ 6 (تا 8) کلید.

حفاظت‌ها و تحمل اضافه‌بار در درایو زیما L

فیلتر/EMC و انتخاب‌ها

• سلف ورودی کاهش هارمونیک و فیلتر نویز به‌عنوان آپشن در درایو زیما L ارائه شده‌اند (Built-in ذکر نشده). جداول اندوکتانس/جریان برای مدل‌ها در دفترچه موجود است.

شرایط محیطی

• دمای نصب: −10 تا +50 °C؛ بالای 40 °C به‌ازای هر درجه، 2% کاهش توان خروجی لحاظ شود.
• رطوبت غیرمتراکم: <85% (هیتر تابلو در شبنم الزامی).
• ارتفاع از سطح دریا: تا 2600 m؛ بالاتر از 1000 m به‌ازای هر 100 m، 2% درریتینگ.
• درجه حفاظت بدنه: IP20 (بدون حفاظت در برابر آب/گردوغبار، نصب در تابلو الزامی).

جدول مقایسه اینورتر زیما L با سری‌های دیگر XIMA (L، P، S)

هدف: انتخاب صحیح بر اساس کاربری (لیفت/کرین، پمپ، سولار پمپ)

(برای سری‌های P و S از صفحات و فلایر رسمی زیما استفاده شده است.)

کاربردهای صنعتی

• آسانسورهای گیرلس (PM) و گیربکسی (IM) با کنترل برداری حلقه‌بسته.
• بالابرهای باری/نفر بر، درایوهای جرثقیل سقفی، پله‌برقی و سیستم‌های جابه‌جایی با توقف‌های پرتعداد.

نحوه پلاک‌خوانی و تفسیر نام‌کد

الگوی نام‌کد در دفترچه راهنما اینورتر زیما L به‌صورت Family + Frame + Power + Phase است. نمونه:
L100B015-1 → سری L/نسخه 100/فریم B/1.5 kW/تک‌فاز 220 V.
L200C075-3 → سری L/نسخه 200/فریم C/7.5 kW/سه‌فاز 380 V. (ارجاع به جدول مدل‌ها/توان/فاز)

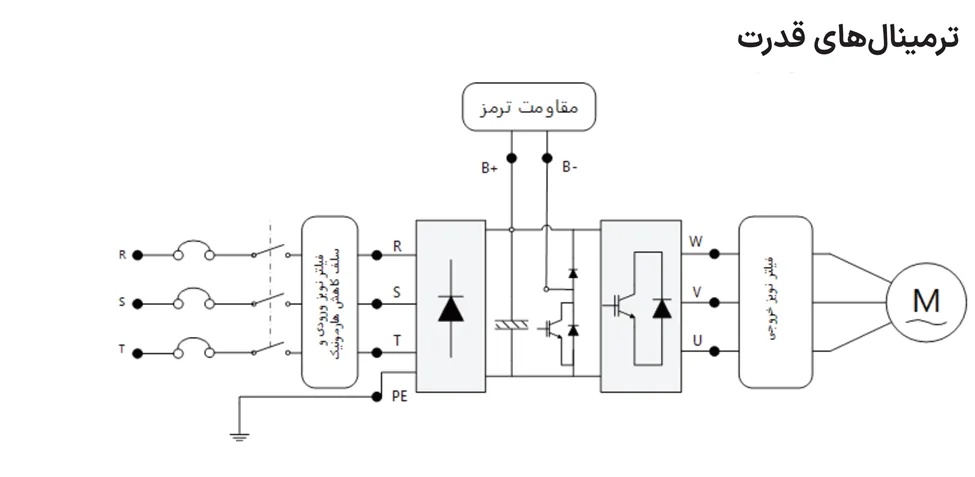

دیاگرام ورودی/خروجی‌های قدرت

• ورودی قدرت:
  • تک‌فاز: L, N (220 V)
  • سه‌فاز: R, S, T (380–480 V)
• خروجی به موتور: U, V, W
• ترمز دینامیکی/چاپر: B+ , B− (اتصال مقاومت ترمز تنها به این ترمینال‌ها مجاز است)
• ارت: ترمینال PE
  (ترمینال‌بندی و شکل‌های ورودی/خروجی در دفترچه آمده است.)

دیاگرام I/O کنترلی و شبکه

• ردیف فرمان (18 ترمینال): 8×DI، 1×OPTO DO (قابل تنظیم)، 3×Relay (Fault/Brake/Contactor/Feedback Enable)، مشترک COM؛ پورت RJ45 برای پروگرام/کارت PG.
• شبکه: Modbus RTU (ارتباط سریال)؛ مناسب پیاده‌سازی با PLC/SCADA.
• انکودر/PG: تنظیمات و تیون انکودر (Pulse، جهت، Offset) در پارامترهای Pb13–Pb19/PE01 مستند است.

اجزا و کیت‌های اختیاری

• کارت PG/انکودر برای حلقه‌بسته (EnDat/SinCos/Incremental).
• مقاومت ترمز با توان/اهم متناسب با مدل (جدول اکسسوری‌ها).
• سلف ورودی کاهش هارمونیک (اندوکتانس/جریان طبق جدول مدل‌ها).
• فیلترهای نویز (ورودی/خروجی) متناسب با محیط EMC.

نکته: کی‌پد و نمایشگر روی خوددرایو زیما L موجود است (6–8 کلید + 4×7Seg). در دفترچه راهنما اینورتر زیما L اشاره‌ای به کی‌پد جداشونده نیامده؛ اگر نیاز به کی‌پد ریموت دارید، قبل از سفارش بررسی کنید.

لیست قیمت اینورتر زیما L

برای خرید باید بدانید که قیمت اینورتر زیما L تابعی از توان (kW/HP)، ولتاژ/تعداد فاز (تکفاز/سه فاز)، نوع فریم، وجود حلقه‌بسته/کارت PG، اکسسوری‌ها (مقاومت ترمز، سلف ورودی، فیلتر EMC) و شرایط گارانتی/خدمات است. برای استعلام به‌روز:

• لیست قیمت بر اساس پارت‌نامبر (مثل L100B015-1، L200C075-3) و آپشن ها تهیه می‌شود.
• جهت خرید و دریافت قیمت اینورتر زیما L و پیکربندی دقیق، با تتا صنعت 02191091022 یا پیام در واتس‌آپ / تلگرام شرکت تماس بگیرید.

نتیجه‌گیری تخصصی

هنگام خرید این محصول توجه داشته باشید اینورتر زیما L برای محیط‌های CT/HD (لیفت/کرین/بالابر) ساخته شده: حلقه‌بسته دقیق، I/O کاربردی، توالی ترمز ایمن، Modbus RTU برای مانیتورینگ و یکپارچگی با PLC/SCADA. اگر پروژه‌ی شما روی توقف نرم، هم‌سطح‌سازی و تکرارپذیری حرکت حساس است، انتخاب درایو XIMA L ریسک را کم و کمیسیونینگ را کوتاه می‌کند. برای پمپ/بوستر، سری P مناسب‌تر است و برای سامانه‌های خورشیدیِ بدون باتری، سری S انتخاب بهینه است.
