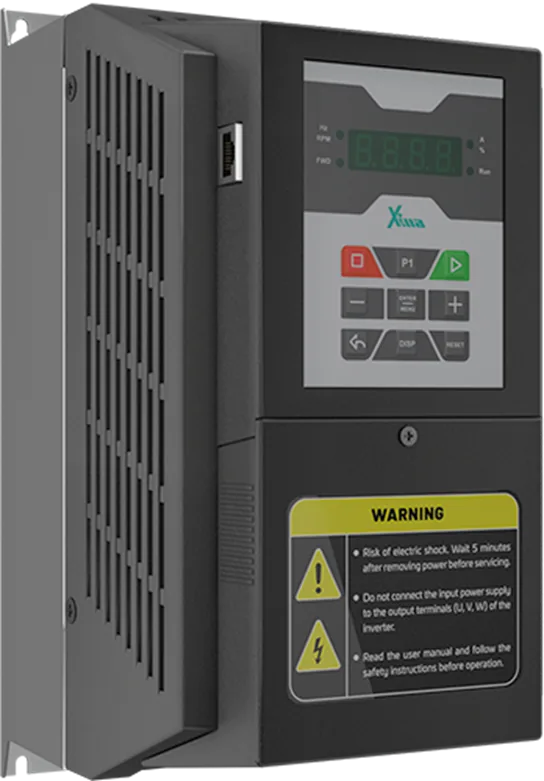

اینورتر زیما P؛ کنترل تخصصی پمپ با راهاندازی سریع و مطمئن
مقدمه
وقتی از سامانههای آبرسانی خانگی، صنعتی یا شهری صحبت میکنیم، «پایداری فشار»، «راندمان انرژی» و «سهولت نگهداری» سه ضلعِ مثلث موفقیتاند. اینورتر ( درایو ) زیما P (درایو تخصصی پمپ) دقیقاً با همین نگاه طراحی شده: نرمافزار اختصاصی برای بوسترپمپ، کارکرد چنددرایوه در قالب Master/Slave (مستر/اسلیو)، امکان Change Over برای توزیع استهلاک، و توابع تشخیص بیآبی و خواب (Sleep) برای کاهش مصرف انرژی. این مجموعهویژگیها در کنار راهاندازی Plug & Play، هزینهها و ریسکها را به حداقل میرساند.
در این مقاله، برای خرید ، با تکیه بر دفترچه راهنما اینورتر زیما P و کاتالوگ فارسی درایو XIMA P، همه جزئیات کاربردی—از نامگذاری مدلها تا دیاگرام ترمینالهای قدرت و فرمان—را گامبهگام مرور میکنیم تا انتخاب و بهرهبرداری از درایو XIMA P برای شما ساده و مطمئن باشد.
مشخصات فنی کامل اینورتر زیما XIMA P
ویژگیهای عمومی و الکتریکی
- بازه فرکانس خروجی: 0 تا 65.0 Hz؛ تفکیکپذیری 0.001 Hz (نمایش 0.1 Hz).
- فرکانس سوئیچینگ (PWM): 2.0تا 10.0 kHz؛ مدولاسیون Space Vector؛ راندمان > 97.5% (PF=1).
- ورودی AC: 200–260 V تکفاز / 330–460 V سهفاز؛ 47–63 Hz. خروجی: 0 تا ولتاژ ورودی.
- حفاظتها: اتصالکوتاه بین فازها، به زمین، باس مثبت/منفی؛ حد ولتاژ، خطای اضافهولتاژ/کمولتاژ.
- ترمز: DC Brake و Dynamic Brake؛ آستانه فعال/غیرفعالسازی چاپر و خطای OV برحسب تکفاز/سهفاز مشخص شده است.
- اندازهگیری و کنترل: ADC 12bit/4 Msps، DSP 32bit، پاسخ کنترل گشتاور < 200 ms، گشتاور راه اندازی 150% در 0.5 Hz.
- ورودیهای آنالوگ/دیجیتال: امپدانس ورودی آنالوگ ولتاژی ≈14.3 kΩ؛ جریان ≈150 Ω؛ دیجیتال ≈9.5 kΩ؛ منبع کمکی 12–14 V.
محیط نصب و شرایط کاری
- دما: −10 تا +50 °C؛ در دماهای بالاتر از محدوده و تابش مستقیم خورشید، عمر دستگاه و خازنها کاهش مییابد.
- ارتفاع: بالاتر از 1000 m از سطح دریا، برای هر 100 m حدود 2% افت ظرفیت لحاظ کنید.
- تهویه تابلو، فاصله نصب، فیلتر غبار: الزامی برای پایداری و گارانتی؛ فاصلههای حداقل پیرامونی رعایت شود.
EMC و کیفیت توان
در دفترچه راهنما اینورتر زیما P، استفاده از سلف کاهش هارمونیک و فیلترهای ورودی/خروجی به عنوان گزینه توصیه شده است (اجباری نیست). هدف، کاهش جریان مؤثر ورودی و مدیریت نویز در کابلکشی است.
ظرفیت اضافهبار (Overload)
جدول مقایسه اینورتر زیما P با سریهای دیگر XIMA (L / G / S)
کاربری غالب | نکات تمایز | شبکه/توابع | سری |
| صنعتی عمومی (CNC، فن/پمپ، بستهبندی…) | بازه فرکانس ۰–۱۰۰۰ Hz، PWM فضایی، سنسورلس وکتور، چاپر ترمز داخلی | Modbus/RS-485، PID، JOG، Start-on-the-fly | G |
| لیفت/الواتور/کرین | اشاره به کارتهای انکودر EnDat/ SinCos برای برخی انکودرها (با برد افزایشی)، منطق اختصاصی ترمز آسانسور | فرامین مخصوص بالابر (Enable/Brake) | L |
| پمپی/بوسترپمپ | توابع پمپی (حفاظت خشکی، Sleep/Wake، گروهی) | Modbus، منطق پمپ | P |
| سولار پمپ | کار با PV بدون باتری، سوییچ به AC/ژنراتور در نور کم/شب، ماکزیممگیری توان خورشید | Modbus RTU، توابع حفاظتی پنل | S |
کاربردهای صنعتی
- بوسترپمپ ساختمانهای مسکونی/تجاری (فشار ثابت، زمانبندی Rotary).
- ایستگاههای پمپاژ شهری/فضای سبز (Sleep/No-Flow برای کاهش مصرف).
- فرایندهای صنعتی با چند پمپ دورمتغیر/دورثابت (Jockey Pump، تقسیم استهلاک).
- پکیجهای آبیاری، سیستمهای تأمین آب صنعتی، آبرسانی کارگاهی.
نحوه پلاکخوانی و تفسیر نامکد
نمونه قالب: P100XYYY-Ph
- P: سری پمپی زیما.
- 100/200/300: رده توان/قابلیت (از P100 تکفاز/سهفاز تا P300 توانهای بالاتر).
- X = A/B/C/D/E: سایز فریم مطابق جدول ابعاد.
- YYY: کُد جریان/توان (رجوع به جدول مدلها در کاتالوگ).
- Ph = 1/3: تعداد فاز ورودی (1PH/3PH).
دیاگرام ورودی/خروجیهای قدرت
- ورودی قدرت:
- سهفاز: R/S/T
- تکفاز: L/N
- خروجی به موتور: U/V/W
- ترمز دینامیکی: پایانههای +B/−B برای مقاومت ترمز خارجی.
- نکات: در مدل تکفاز، میتوان از سیم ضخیمتر برای ترمینالهای ترمز استفاده کرد. اتصال نول به زمین ممنوع.

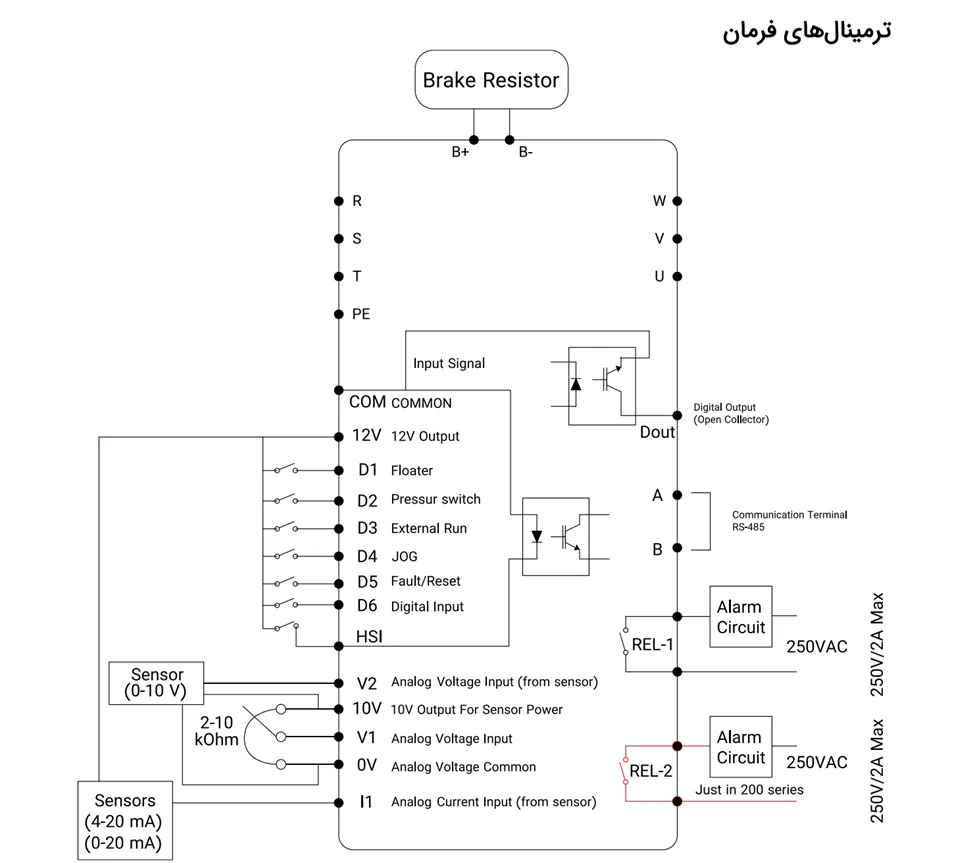

دیاگرام I/O کنترلی و شبکه
- HMI/کیپد: 4 نمایشگر Seven-Segment + 4 LED، 6 (تا 8) کلید Start/Run, Stop/Reset, Next/Prev, Enter/Menu؛ نمایش فرکانس/جریان/درصد بار/فشار، و BACK برای مرور کمیتها.
- ورودیهای آنالوگ فشار: پذیرفتن 0–10 V، 0.5–4.5 V، یا 4–20 mA از سنسور/ترنسمیتر (E12).
- ورودیهای دیجیتال (DI): امپدانس ≈9.5 kΩ؛ قابلیت Start/Stop و حالتهای کنترلی (مثال D2).
- ارتباط سریال RS-485 (Modbus): تعیین Baud Rate 4800–115200 bps، Parity، تعداد دستگاههای شبکه، آدرسدهی Master/Slave، مقاومت انتهایی برای لینکهای بلند.
- Relays/DO: رله دوم (Relay 2) در P200/P300 موجود است (N.O., 250 V/1 A) برای سناریوهای بوسترپمپ و اینترلاکها.
لیست قیمت درایو زیما P
قیمت اینورتر زیما P تابع توان (kW/HP)، سطح ولتاژ (1PH/3PH)، فریم (A…E)، لوازم جانبی (مقاومت ترمز/کارت رله/راکتور)، و شرایط گارانتی/پشتیبانی است. برای استعلام قیمت اینورتر یا درایو زیما XIMA P باتوجهبه موجودی و شرایط پروژه، با «تتا صنعت» تماس بگیرید: 02191091022 (تماس/واتساپ/تلگرام).
نتیجهگیری تخصصی
خرید اینورتر زیما P یک پاسخ بومی و مهندسیشده برای سامانههای آبرسانی است: از Plug & Play تا شبکهسازی Modbus و منطقهای Master/Slave، Change-over، Sleep، No-Flow و Dry. مشخصات سختافزاری دستگاه—از بازه فرکانسی تا حفاظتهای باس و راندمان—برای کاربری VT بهینه شده، و با فریمهای IP20 و ابعاد متنوع، جایگذاری در تابلو را ساده میکند. اگر دنبال راهحلی با راهاندازی سریع، کنترل پایدار فشار و نگهداری کمهزینه هستید، با یک قیمت مناسب، خرید اینورتر زیما P انتخابی دقیق و آیندهنگرانه است.
پرسشهای متداول
❓ آیا اینورتر **XIMA P** برای چند پمپ همزمان مناسب است؟
بله؛ با **Modbus**، پارامترهای **E27…E31** و گروه **Pb**، سناریوهای **Master/Slave، Jockey** و **Auto-Change** پشتیبانی میشود.
❓ در صورت **قطع ارتباط سریال** چه میشود؟
پارامتر **Connection Loss Time (E31)** رفتار سیستم را تعیین میکند تا از **توقف کل سامانه** جلوگیری شود.
❓ **تشخیص بیآبی** و **Sleep** چگونه عمل میکند؟
توابع **No-Flow/Dry** و **Sleep** در نرمافزار پمپی تعبیه شدهاند تا در **بیباری** مصرف انرژی کاهش یابد و از **آسیب پمپ** جلوگیری شود.
❓ آیا **کارت رله** لازم است؟
برای **P200/P300**، وجود **Relay 2** و **کارت رله** پیادهسازی سناریوهای **بوستر پیشرفته** را ساده میکند؛ در **P100** میتوان از **منطق پایه** بهره برد.
❓ الزامات **کابلکشی** چیست؟
مدار **قدرت** و **فرمان** را تا حد امکان **جدا** اجرا کنید، از **کابل شیلددار** استفاده و شیلد را **در یک نقطه زمین** کنید؛ برای کابلهای بلند، **راکتور AC** مدنظر باشد.
❓ محدودهٔ **دمای کار** و **ارتفاع** چقدر است؟
**−10 تا +50°C**؛ بالاتر از **1000 m** حدود **2٪ دراپ ظرفیت بهازای هر 100 m** لحاظ شود.
❓ **ترمز دینامیکی** و **مقاومت ترمز** چگونه انتخاب میشود؟
حداقل **توان/اهم مقاومت** در **جدول انتخاب** آمده است؛ در انرژی برگشتی بیشتر، **توان مقاومت** را بزرگتر بگیرید.
❓ مدارهای **حفاظت داخلی** چه مواردی را پوشش میدهند؟
**اتصالکوتاه فاز-به-فاز/زمین/باس** و **حدهای ولتاژ/جریان** بههمراه **مدیریت خطا/ریست** طبق دفترچهٔ راهنما.
