اچ ام ای دلتا ( DELTA HMI )

مقدمه

اچ ام ای ( HMI ) دلتا برای مانیتورینگ و کنترل تجهیزات صنعتی طراحی شده است. طیف محصولات شامل پنل‌های رنگی گرافیکی و پنل‌های متنی است. این مقاله مشخصات فنی کلیدی، تفاوت سری‌ها و معیار انتخاب را جمع‌بندی می‌کند.

معماری و اجزا در اچ ام ای دلتا

نمایشگر ‎TFT‎ با نور پس‌زمینه ‎LED‎، تاچ مقاومتی یا خازنی، حافظه پروژه، ‎RTC‎ و پورت‌های ارتباطی هسته دستگاه را تشکیل می‌دهد. درگاه‌ها شامل ‎RS-232/RS-485/Ethernet/USB‎ است و پروتکل‌های رایج مانند ‎Modbus RTU/TCP‎ و در مدل‌های جدید ‎MQTT/OPC UA‎ پشتیبانی می‌شود. پیکربندی و توسعه پروژه با ‎DOPSoft‎ (و نسل جدید ‎DIAScreen‎/ویرایشگر ‎Lua‎ در بخشی از سری ‎DOP100‎) انجام می‌شود.

مشخصه‌های مهم در DELTA ‎HMI‎

• اندازه/رزولوشن: از ‎7″‎ تا ‎15″‎ (نمونه ‎1024×600px‎ در ‎7″‎). رزولوشن و تراکم پیکسل بر خوانایی داده‌ها اثر مستقیم دارد.
• نوع پنل و تاچ: ‎TFT‎ رنگی ‎16/24-bit‎ با تاچ مقاومتی چهارسیم؛ برخی مدل‌ها تاچ خازنی دارند. روشنایی تا حدود ‎400cd/m²‎ و زاویه دید ‎85/85/85/85‎ گزارش شده است.
• حافظه پروژه/CPU/RAM: طبق کاتالوگ hmi دلتا در ‎DOP300‎ پردازنده ‎ARM Cortex-A7 Dual-Core 1.2GHz‎ با ‎512MB RAM/512MB Flash‎ ارائه شده است.
• درگاه‌ها/پروتکل‌ها: ‎RS-232/485/422‎، ‎Ethernet 10/100‎، ‎USB‎ (دانلود/دیباگ). پشتیبانی گسترده از ‎Modbus‎ و برندهای متعدد ‎PLC‎. در ‎DOP300‎ پشتیبانی ‎MQTT/OPC UA‎ افزوده شده است.
• نرم‌افزار: ‎DOPSoft‎ با آلارم/تاریخچه/Recipe/Trend و اسکریپت؛ در برخی منابع جدید برای ‎DOP100‎ به ‎DIAScreen‎ و ویرایشگر ‎Lua‎ اشاره شده است.
• شرایط محیطی/IP: محدوده دما معمولاً تا ‎−10…+55°C‎ و حفاظت پنل رو‌به‌رو طبق دفترچه راهنما HMI دلتا هر مدل اعلام می‌شود (ارجاع سری‌محور در بخش بعد).
• Panel Cutout: ابعاد برش برای نصب تابلو باید دقیق از کاتالوگ hmi دلتا همان مدل اخذ شود.

سری‌های اچ ام ای دلتا

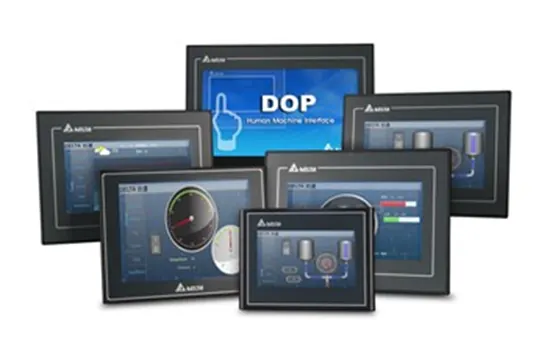

DOP100 (Basic / Standard / Advanced / Handheld)

هدف این خانواده، پوشش کاربردهای عمومی تا پیشرفته است. نسخه‌های ‎Basic/Standard/Advanced‎ با نمایشگر ‎16/24-bit‎ و پردازنده‌های ‎Cortex-A8‎ یا ‎Dual-Core A7‎ عرضه شده‌اند. قابلیت‌های عمومی شامل پورت‌های ‎Serial‎ و ‎Ethernet‎، ‎USB‎، مدیریت آلارم و تاریخچه و امکانات HMI استاندارد است. برای پروژه‌های میان‌رده تا پیشرفته، ‎Advanced‎ انتخاب مناسب‌تری است. منابع رسمی دفترچه راهنما HMI دلتا به دسته‌بندی و پردازنده‌ها اشاره می‌کنند.

نکات انتخاب DOP100:

• اندازه/روشنایی: برای محیط‌های با نور زیاد حداقل ‎350–400cd/m²‎ پیشنهاد می‌شود.
• اتصال شبکه: اگر ‎Modbus TCP‎ یا یکپارچه‌سازی اترنت لازم است، مدل دارای ‎Ethernet‎ را انتخاب کنید.
• حافظه پروژه: برای صفحات گرافیکی متعدد و Trend/Recipe، ظرفیت ‎Flash/RAM‎ بالاتر مزیت دارد.
• نرم‌افزار: پروژه‌ها با ‎DOPSoft‎ پیاده‌سازی می‌شود؛ در برخی منابع جدید ‎DIAScreen/Lua‎ گزارش شده است.

DOP300 (S Type و زیرمدل‌ها)

سری ‎DOP300‎ با پردازنده ‎Dual-Core‎، روشنایی ‎≈400cd/m²‎، تاچ مقاومتی چهارسیم، ‎512MB RAM/512MB Flash‎ و دید گسترده ‎85/85/85/85‎ معرفی شده است. پشتیبانی از ‎MQTT‎ و ‎OPC UA‎ و آماده‌سازی برای Wi-Fi/4G (آنتن‌های داخلی/اسلات آماده) در کاتالوگ ذکر شده و برای سناریوهای ‎IIoT‎ مناسب است. نمونه رزولوشن ‎1024×600‎ در ‎7″‎ و ‎10.1″‎ گزارش شده است. این سری برای لایه مدیریت داده‌ها و اتصال ‎SCADA/MES‎ توصیه می‌شود.

نکات انتخاب DOP300:

• نیاز به ‎MQTT/OPC UA‎ یا همگرایی ‎IIoT‎ دارید.
• پروژه‌های با گرافیک سنگین، Trend طولانی و آلارم‌های زیاد.
• اتصال‌های اترنت دوپورت و اکوسیستم شبکه سازمانی.

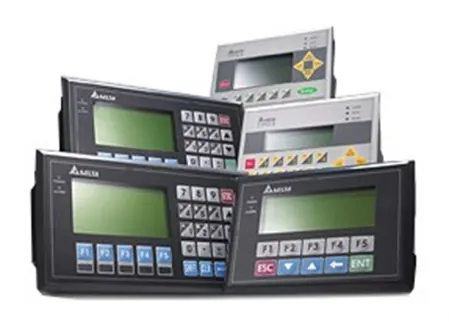

Text Panel (TP Series: TP02/TP04/TP04P/TP70P)

پنل متنی برای کاربردهای اقتصادی و فضای محدود مناسب است. مدل‌های ‎TP02/TP04‎ دو/چهارخط هستند. ‎TP04P‎ و ‎TP70P‎ نسخه‌های پیشرفته‌ترند؛ ‎TP70P‎ نمایشگر رنگی ‎65535‎ رنگ و برخی مدل‌ها ‎I/O‎ داخلی دارند و به کنترلرهای دلتا متصل می‌شوند. برای پروژه‌های ساده (نمایش پیام، ثبت ساده مقادیر، کیپد) این سری کم‌ هزینه و کافی است.

نکات انتخاب Text Panel:

• تمرکز بر پیام‌های متنی، ورودی عددی اپراتور و چند تابع ساده.
• هزینه و سادگی مهم‌تر از گرافیک است.
• برخی مدل‌ها ‎DIO/AIO‎ داخلی و ‎USB‎ برای دانلود دارند.

جدول مقایسه انواع hmi  دلتا

کاربردهای صنعتی

• بسته‌بندی و مونتاژ: تنظیم سرعت ‎VFD‎، تایمرها، شمارنده‌ها و آلارم‌ها.
• نوار نقاله/متریال هندلینگ: مانیتورینگ ‎PLC‎، انتخاب Recipe، کنترل ‎Start/Stop‎.
• پمپ/فن: پایش ‎PID‎، نمایش روند فشار/دبی، سوئیچ‌اور پمپ‌ها.
• فرایند و انرژی: لاگینگ، انتقال داده به ‎SCADA‎، یکپارچه‌سازی با ‎OPC UA/MQTT‎ در ‎DOP300‎.

راهنمای خرید HMI دلتا

1. اندازه/رزولوشن/روشنایی: برای تابلوهای فضای باز یا سالن‌های پرنور روشنایی ‎≥350–400cd/m²‎ انتخاب کنید. رزولوشن را با تعداد آبجکت‌ها و فونت‌ها هماهنگ کنید.
2. درگاه‌ها/شبکه: برای یکپارچگی با ‎PLC‎ موجود، ‎RS-485 Modbus RTU‎ و در صورت نیاز ‎Ethernet/Modbus TCP‎ را بررسی کنید. در پروژه‌های ‎IIoT‎ به ‎MQTT/OPC UA‎ توجه کنید.
3. ظرفیت پروژه و عملکرد: برای صفحات متعدد، Trend طولانی و اسکریپت‌ها، ‎CPU/RAM/Flash‎ بالاتر مزیت دارد.
4. محیط نصب/IP/دما: دمای ‎−10…+55°C‎ متداول است؛ ‎Panel Cutout‎ و عمق تابلو را دقیق چک کنید.
5. نرم‌افزار و نگهداشت: ‎DOPSoft‎/‎DIAScreen‎، قابلیت اسکریپت، گزارش آلارم/تاریخچه و سهولت بکاپ از معیارهای مهم است.

لیست قیمت خرید اچ ام ای ( HMI ) دلتا

قیمت خرید اچ ام ای ( HMI ) دلتا با سری، اندازه نمایشگر، رزولوشن، تعداد/نوع پورت‌ها و امکانات نرم‌افزاری تغییر می‌کند. برای دریافت قیمت و مشاوره با تتا صنعت ‎02191091022‎ تماس بگیرید.

نتیجه‌ گیری تخصصی

برای کاربردهای مرسوم ماشین‌ سازی، ‎DOP100‎ تعادل خوبی بین قیمت HMI دلتا و امکانات دارد. برای اتصال لایه ‎IT/OT‎، ‎DOP300‎ با ‎MQTT/OPC UA‎ و توان پردازشی بالاتر پیشنهاد می‌شود. در پروژه‌ های بسیار اقتصادی یا فضای محدود، ‎Text Panel‎ کفایت می‌کند. انتخاب نهایی باید بر اساس دفترچه راهنما HMI دلتا ، مدل و الزامات شبکه/EMC/محیط انجام شود.
