اچ ام ای ( HMI ) دلتا سری DOP-100

مقدمه

سری اچ ام ای دلتا DOP-100 برای پروژه‌های صنعتی با نیاز به دوام، سرعت و یکپارچگی شبکه طراحی شده است. این خانواده به چهار رده Basic، Standard، Advanced و Handheld تقسیم می‌شود. همه رده‌ها نمایشگر TFT LCD، تاچ مقاومتی چهارسیمی، RTC داخلی و بدنه با IP65/NEMA4 در مدل‌های پنلی دارند. پشتیبانی از VNC، FTP، ثبت وقایع و DIAScreen برای توسعه سریع رابط و عملکرد پایدار ارائه می‌شود. در Advanced، پردازنده قوی‌تر، پورت‌های بیشتر و امکانات چندرسانه‌ای دیده می‌شود. این تنوع، انتخاب HMI دلتا DOP-100 را برای ماشین‌ساز و یکپارچه‌ساز ساده و اقتصادی می‌کند.

برای مقایسه مدل‌ها و آگاهی از قیمت اچ ام ای دلتا DOP-100 متناسب با مشخصات پروژه، با تیم «تتا صنعت» 02191091022 تماس بگیرید.

مشخصات فنی HMI دلتا سری DOP-100

• نمایشگر: TFT LCD در اندازه‌های 4.3″، 5.6″، 7″، 8″، 10.1″/10.4″، 12″ و 15″؛ روشنایی 200–500cd/m² (بسته به مدل). رزولوشن از ‎480×272‎ تا ‎1024×768‎. عمر بک‌لایت 10,000 تا 50,000h.
• تاچ: مقاومتی چهارسیمی، بیش از ‎10,000,000‎ بار لمس مؤثر.
• پردازنده و حافظه: اکثراً ARM Cortex-A8 800MHz با ‎256MB Flash‎ و ‎256–512MB RAM‎. مدل‌های 12″/15″ پیشرفته با Dual-Core Cortex-A7 1GHz، 8GB Flash و 1GB DDR3.
• پورت‌ها: تا 4×COM (‎RS-232/422/485‎)، ‎Ethernet 10/100‎ تا 2 پورت در سایزهای بزرگ، ‎USB Host/Slave‎، در برخی مدل‌ها SD. بسیاری از نسخه‌ها ایزولاسیون تغذیه و ایزولاسیون ارتباطی دارند.
• شبکه و پروتکل‌ها: VNC Server، FTP Client/Server، Web Monitoring، OPC UA برای ارتباط M2M و تبادل داده میان سازندگان مختلف. کاربردهای ایمیل هشدار با SSL و فیلتر‌گذاری پیشرفته آلارم پشتیبانی می‌شود.
• نرم‌افزار مهندسی: DIAScreen با رابط کاربرپسند، مدیریت پروژه، پیش‌نمایش ویرایش‌ها، کتابخانه عناصر، Lua Editor، Trend/History، Recipe (CSV/Unicode)، PDF Reader، و مدیریت سطوح کاربری تا 8 لایه.
• تغذیه و توان مصرفی: ‎24VDC‎ ‎±15%‎، مصرف حداکثر بسته به سایز از حدود ‎5.7W‎ تا ‎21W‎. توصیه به منبع ایزوله.
• شرایط محیطی: کار در ‎0…50°C‎، ذخیره ‎−20…+60°C‎، رطوبت 10–90%RH، لرزش و شوک مطابق IEC. درجه آلودگی 2.
• حفاظت و دوام: IP65 (پنلی)، پوشش PCB Coating، ایزولاسیون تغذیه و پورت‌ها در اکثر مدل‌های Ethernet. برخی مدل‌های دستی IP54 دارند.
• ابعاد برش (Panel Cutout) نمونه‌ها:

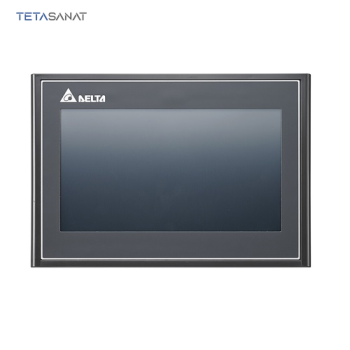

  • DOP-107WV: ‎186.8×126.8‎mm Cutout ‎(W×H)‎.

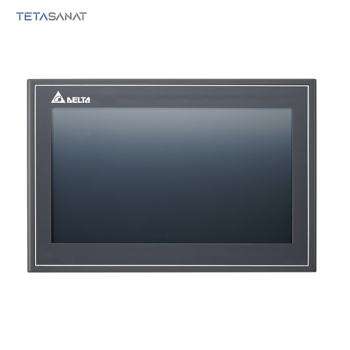

  • DOP-110WS: ‎255.5×170.5‎mm Cutout.

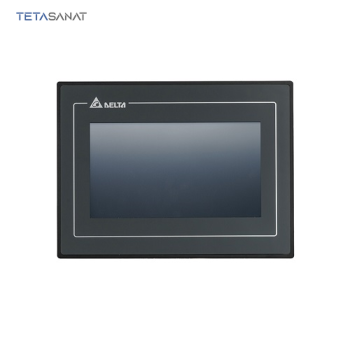

  • DOP-107EV/IV: ‎196.9×142.9‎mm Cutout.

در سری‌های بزرگ‌تر پیشرفته، 2×Ethernet و صدای بوق با ‎85dB‎ دیده می‌شود. مدل‌های استاندارد اغلب 1×Ethernet و بوق ‎80dB‎ دارند. برای اطلاعات بیشتر کاتالوگ اچ ام ای دلتا DOP-100 را مطالعه فرمایید.

معرفی کلی سری‌ها و تایپ‌های DOP-100

تقسیم‌بندی کلی:

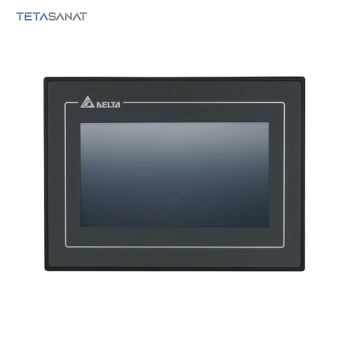

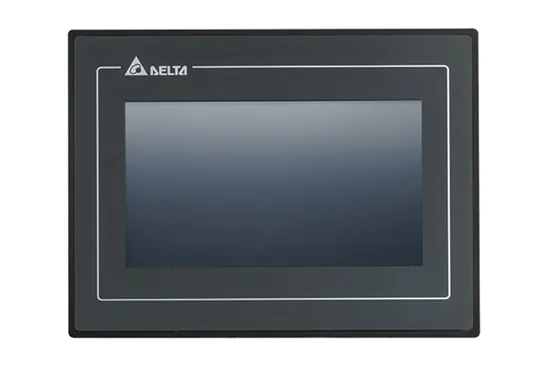

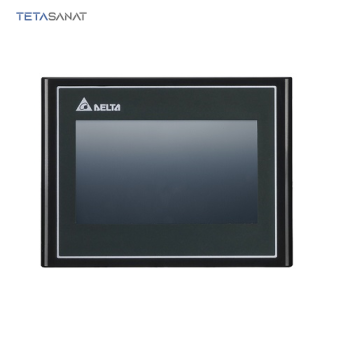

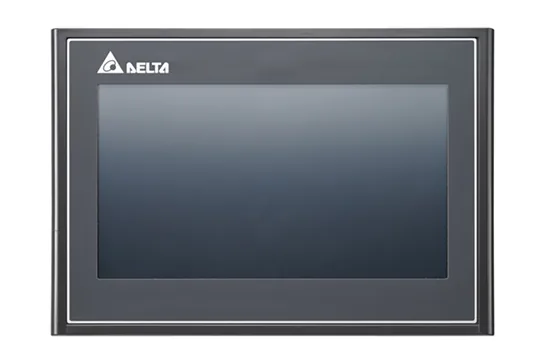

• Basic (S/B/D/Q): دو تا سه COM؛ در برخی مدل‌ها Ethernet تک‌پورت؛ اقتصادی و مناسب HMI عمومی. DOP-103SQ / 103BQ / 107BV / 103DQ / 107DV.

• Standard (C/P/E/I): سه COM و حداقل یک Ethernet؛ توازن امکانات/قیمت؛ مدل‌های DOP-

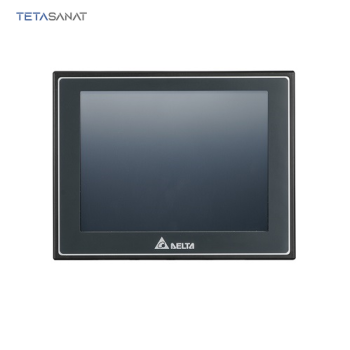

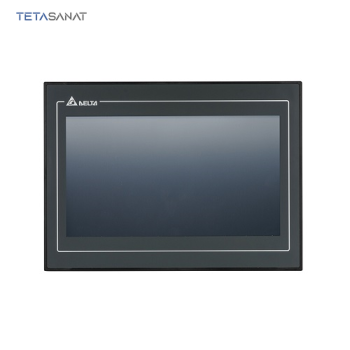

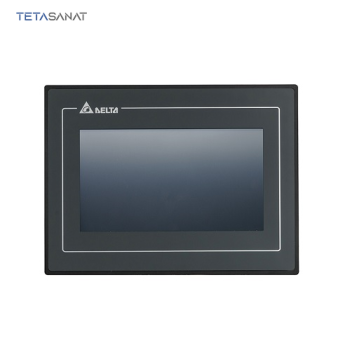

• 105CQ / 107CV / 110CS/CG / 107PV / 107EG/EV / 107IV / 108IG / 110IS/IG.

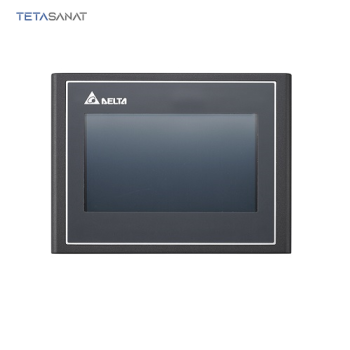

• Advanced (W/M): قاب باریک، صفحه عریض، ارتباطات پیشرفته؛ در M امکانات چندرسانه‌ای، 2×Ethernet و OPC UA پررنگ‌تر است؛ DOP-103WQ / 107WV / 110WS / 112WX / 115WX / 112MX / 115MX.

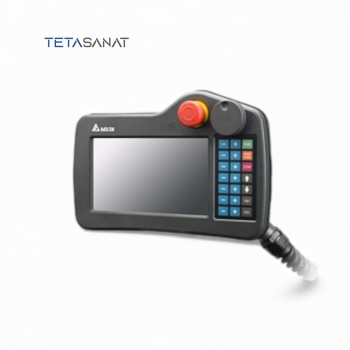

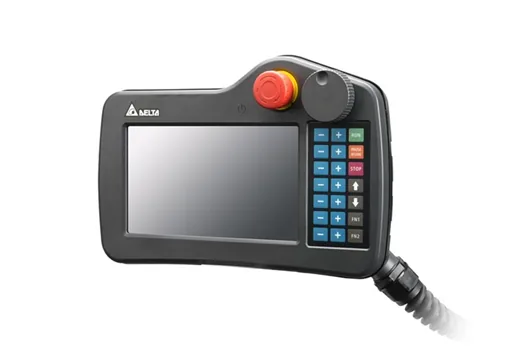

• Handheld (H): سبک دستی برای تعلیم محور/ربات، RS-422/485 یا Ethernet، IP54، کلید E-Stop و کلید سه‌حالته؛ DOP-107H….

جدول مقایسه مشخصات فنی سری های اچ ام ای دلتا  DOP-100
برای مطالعه جداول و جزئیات نسخه‌ها، به 《 کاتالوگ اچ ام ای دلتا DOP-100 》 مراجعه کنید.

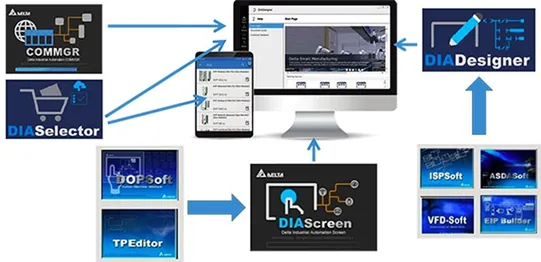

امکانات نرم‌افزاری DIAScreen

DIAScreen محیط توسعه را ساده می‌کند: مدیریت پروژه، پیش‌نمایش صفحات و خروجی‌ها، ویرایش گروهی، ابزار خصوصیات و پنجره ثبت‌ها. Lua Editor با Online Tips، دیباگ، Breakpoint و مانیتور پارامتر، توسعه منطق محلی و اسکریپت‌های سبک را فراهم می‌کند. برای پایش و عیب‌یابی، Trend/History با بزرگ‌نمایی، Alarm با فیلتر، مرتب‌سازی و اعلان ایمیلی SSL و Operation Log قابل تکیه است. Recipe با CSV/Unicode، به‌روزرسانی از USB/SD/FTP و ذخیره PDF روی USB/SD پشتیبانی می‌شود.

در ارتباطات، VNC Server برای مانیتورینگ/کنترل از Windows/iOS/Android، FTP Client/Server برای تبادل گزارش/دستورالعمل، Web Monitoring برای مشاهده رجیستر‌ها از طریق مرورگر، و OPC UA برای یکپارچگی بین ماشین‌ها ارائه شده است. قفل عملیات ریموت در حین کار محلی از ناسازگاری فرمان‌ها جلوگیری می‌کند.

کاربردهای صنعتی HMI دلتا سری DOP-100

• ماشین‌سازی عمومی: بسته‌بندی، تزریق پلاستیک، برش CNC؛ استفاده از Recipe و Trend برای راه‌اندازی سریع.
• سامانه‌های شبکه‌محور: خطوط با چند PLC و نیاز به مانیتورینگ راه‌دور؛ استفاده از VNC/Web و FTP.
• فرآیندهای حساس به کیفیت: ثبت کامل آلارم‌ها، Ack/Recover/Trigger با برچسب زمان؛ صادرات گزارش برای ممیزی.
• آموزش و تیچینگ محورها/روبات: نسخه Handheld با E-Stop و کلید سه‌حالته، مناسب آموزش ایمن.

لیست قیمت و راهنمای خرید HMI ( اچ ام ای ) دلتا سری DOP-100

برای دریافت لیست قیمت خرید اچ ام ای ( HMI ) دلتا DOP-100 و مشاوره فنی انتخاب مدل مناسب، با تیم «تتا صنعت» تماس بگیرید: 02191091022 . در استعلام، سایز نمایشگر، نیاز به Ethernet‌های هم‌زمان، الزامات OPC UA/VNC/FTP و Panel Cutout را اعلام کنید تا تطبیق دقیق با تابلو انجام شود. خرید HMI دلتا DOP-100 با گارانتی معتبر و تحویل سریع قابل انجام است.

نتیجه‌گیری تخصصی

با توجه به کاتالوگ ، اچ ام ای دلتا DOP-100  محدوده‌ای از HMI اقتصادی تا پیشرفته را پوشش می‌دهد. اگر پروژه به OPC UA، دو Ethernet و رزولوشن بالا نیاز دارد، مدل‌های W/M 12–15″ پیشنهاد می‌شوند. برای تابلوهای فشرده با الزامات استاندارد شبکه، خانواده E/I در رده Standard مناسب است. برای کاربردهای اقتصادی بدون شبکه، Basic کفایت دارد. نرم‌افزار DIAScreen، اسکریپت Lua، و امکانات Alarm/Trend/Recipe چرخه توسعه و نگهداری را کوتاه می‌کند. IP65، ایزولاسیون تغذیه/پورت و PCB Coating پایداری در محیط صنعتی را تضمین می‌کند.
