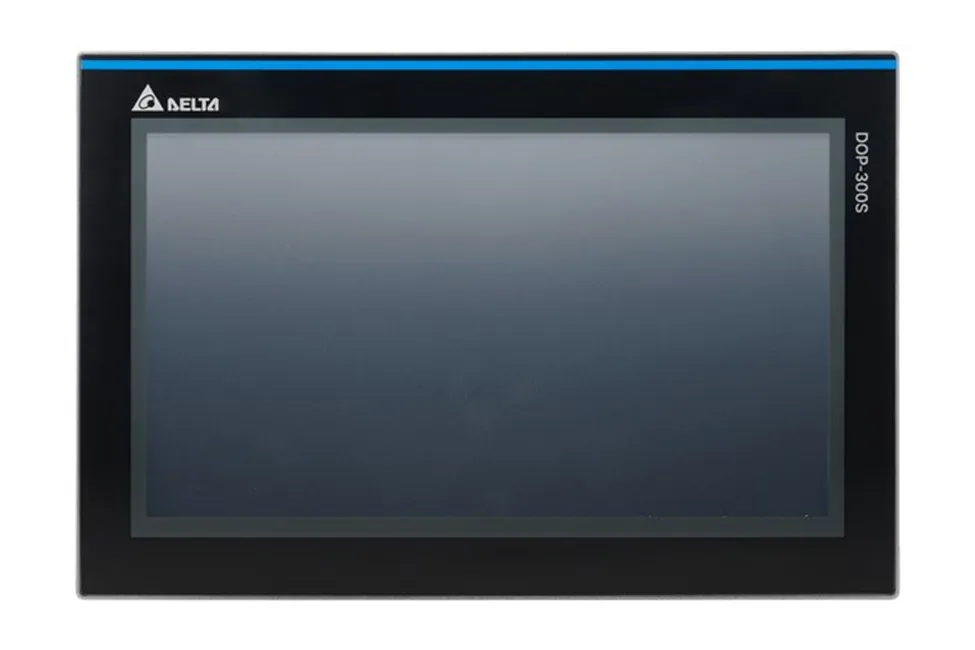

اچ‌ام‌آی دلتا ( Delta HMI ) سری DOP-300

مقدمه

سری HMI دلتا DOP-300 برای خطوط تولید هوشمند طراحی شده است. پردازنده دو‌هسته‌ای 1.2GHz، نمایشگر 24-bit با زاویه دید گسترده 170° و پنل لمسی لمینیت‌شده، سرعت تعامل و دقت لمس را افزایش می‌دهد. پشتیبانی از MQTT و OPC UA، اتصال ایمن به DIACloud و پیکربندی تحت وب با DIAWebDesigner، انتقال داده به IT و مانیتورینگ راه‌دور را ساده می‌کند. این سری با اترنت دو پورته، پورت‌های USB Type-A/Type-C، RS-232/RS-485/RS-422 و اسلات MicroSD، یک گیت‌وی منسجم برای OT+IT (سمت OT: ارتباط HMI با PLCها و سمت IT: انتشار داده با ‎OPC UA‎ و ‎MQTT‎ روی ‎Ethernet‎) فراهم می‌کند.

مشخصات فنی HMI دلتا سری DOP-300

  • نمایشگر: TFT LCD تمام‌رنگ 24-bit؛ 7اینچ یا 10.1اینچ با رزولوشن 1024×600px؛ روشنایی 400cd/m² (Typ.)؛ زاویه دید 170°؛ نیمه‌عمر بک‌لایت >20000h@25°C. پنل تاچ مقاومتی چهار سیمه، صفحه کاملاً لمینیت‌شده برای دقت لمس بهتر.
  • پردازنده و حافظه: ARM Cortex-A7 دو‌هسته‌ای 1.2GHz، RAM=512MB، Flash ROM=512MB.
  • رابط‌ها: 2×Ethernet 10/100Mbps (Dual IP، ایزوله)، 1×USB 2.0 Type-A 5V/1A، 1×USB 2.0 Type-C 5V/0.5A، MicroSD، 1×RS-232 (با فلوکنترل)، 1×RS-232/RS-485، 1×RS-422/RS-485.
  • بی‌سیم (اختیاری): فیدر داخلی Wi-Fi و LTE (SMA) با ماژول‌های DX-MWB-01N/01؛ Wi-Fi 2.4GHz 802.11b/g/n؛ باندهای LTE B1/B3/B5/B7/B8/B20/B38/B40/B41.
  • نرم‌افزار و IIoT: DIAScreen (ویرایشگر HMI)، DIAWebDesigner (پیکربندی وب/داشبورد)، اتصال امن DIACloud، کلاینت/سرور OPC UA، MQTT (Publish/Subscribe و Broker)، بیش از 200 پروتکل PLC، گزارش دسته‌ای، انطباق FDA 21 CFR Part 11، VNC برای مانیتورینگ/کنترل راه‌دور.
  • تغذیه و توان: 24VDC±15% (منبع ایزوله/SELV)، توان مصرفی حداکثر 14.7W (۷اینچ) و 16.2W (۱۰.۱اینچ).
  • محیطی و حفاظت: IP66 / NEMA4 / UL Type 4X (Indoor) برای پنل؛ دمای کاری 0…50°C؛ لرزش مطابق IEC61131-2؛ شوک مطابق IEC60068-2-27؛ گواهی CE/UL؛ امنیت سایبری ISO27001/ISO27701/IEC62443.
  • RTC و باتری: ساعت داخلی؛ باتری پشتیبان CR2032 با عمر تقریبی 3سال در 25°C.

برای کسب اطلاعات بیشتر میتوانید به کاتالوگ اچ ام ای دلتا DOP-300 مراجعه فرمایید.

معرفی کلی سری‌ها و ماژول‌ها اچ ام ای دلتا DOP-300

کد‌نام‌گذاری DOP-3SxxS3E2 به سادگی نوع شبکه OT/IT، اندازه نمایشگر و رده استاندارد را مشخص می‌کند؛ S=Standard، S3=پورت‌های سریال، E=شبکه سیمی IT. مدل‌های رایج فعلی:

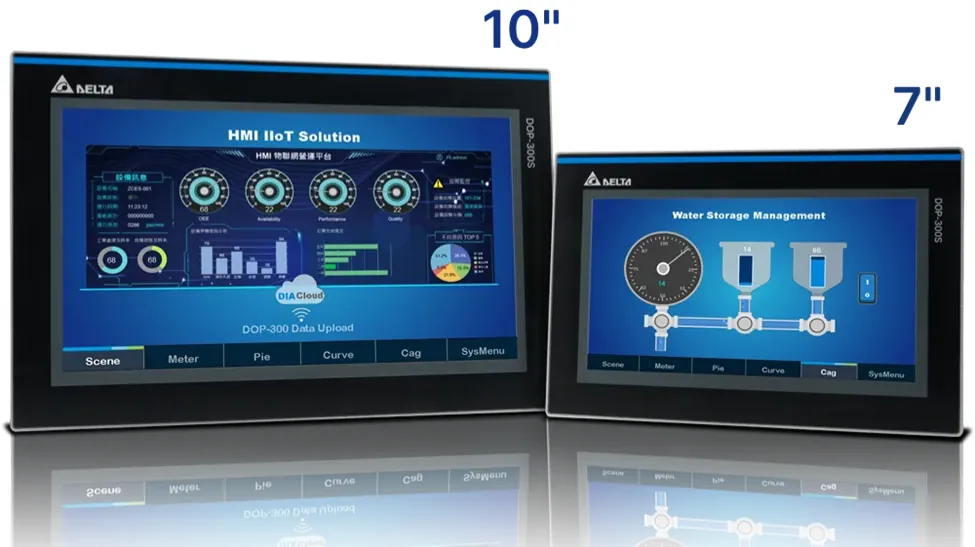

  • DOP-3S07S3E2 (7اینچ) و DOP-3S10S3E2 (10.1اینچ)؛ هر دو با CPU دو‌هسته‌ای، Dual-Ethernet، سه درگاه سریال، USB و MicroSD. افزونه‌های بی‌سیم با نصب آسان (کاور اسنپ‌فیت) قابل اضافه شدن است.

جدول مقایسه مشخصات فنی DOP-300

DOP-3S07S3E2

DOP-3S10S3E2

ویژگی

7″ TFT LCD (24-bit)10.1″ TFT LCD (24-bit)نوع نمایشگر
1024×600px1024×600pxرزولوشن
400cd/m² (Typ.)400cd/m² (Typ.)روشنایی
مقاومتی چهار سیمهمقاومتی چهار سیمهتاچ
ARM Cortex-A7 دو‌هسته‌ای 1.2GHzARM Cortex-A7 دو‌هسته‌ای 1.2GHzCPU
512MB/512MB512MB/512MBRAM/ROM
2×10/100Mbps (ایزوله، Dual IP)2×10/100Mbps (ایزوله، Dual IP)Ethernet
RS-232، RS-232/RS-485، RS-422/RS-485RS-232، RS-232/RS-485، RS-422/RS-485Serial
Type-A 5V/1A، Type-C 5V/0.5AType-A 5V/1A، Type-C 5V/0.5AUSB
MicroSDMicroSDکارت
14.7W Max16.2W Maxتوان مصرفی
IP66 / NEMA4 / UL Type 4X (Indoor)IP66 / NEMA4 / UL Type 4X (Indoor)حفاظت پنل
0…50°C0…50°Cدمای کاری
196×136×39mm270×180.9×47.25mmابعاد کلی (WxHxD)
186.8×126.8mm255×170mmابعاد برش پنل
≈880g≈940gوزن

قابلیت‌های نرم‌افزاری و ارتباطی

  • DIAScreen برای طراحی صفحات HMI در Windows 8/10/11؛ DIAWebDesigner برای ساخت داشبورد وب، گزارش، و استقرار ابری.
  • MQTT با رمزنگاری و یکپارچه‌سازی با AWS؛ OPC UA Client/Server با سطوح امنیتی تقویت‌شده؛ Database Connection برای ورود داده به سیستم‌های IT.
  • پشتیبانی از 200+ پروتکل PLC شامل Siemens S7-1200/1500/300 (ISO TCP)، Mitsubishi FX/SLMP، Omron FINS، Allen-Bradley EtherNet/IP (Tag)، Beckhoff ADS/AMS، و Modbus RTU/TCP.
  • Batch Report، Trend، Alarm، Recipe، مدیریت تگ‌ها، و VNC برای مانیتورینگ/اپراتوری از راه دور.

کاربردهای صنعتی HMI دلتا سری DOP-300

کاربردهای زیر مطابق با اطلاعات موجود در کاتالوگ HMI دلتا DOP-300 میباشد.

  • مانیتورینگ خط تولید و OEE: داشبورد وب، گزارش‌های دسته‌ای، و هشدارها برای کاهش Downtime و بهبود بهره‌وری.
  • گیت‌وی OT→IT: ادغام داده PLC با پایگاه‌داده سازمانی از مسیر OPC UA/MQTT و اتصال امن به DIACloud.
  • ماشین‌های مستقل و سلول‌های رباتیک: اترنت دو پورته و سریال‌های متنوع برای اتصال کنترلر، درایو، سروو و I/O.
  • پروژه‌های پراکنده/دورافتاده: افزونه‌های Wi-Fi/LTE با آنتن داخلی و کاور اسنپ‌فیت برای نصب سریع در تابلو.

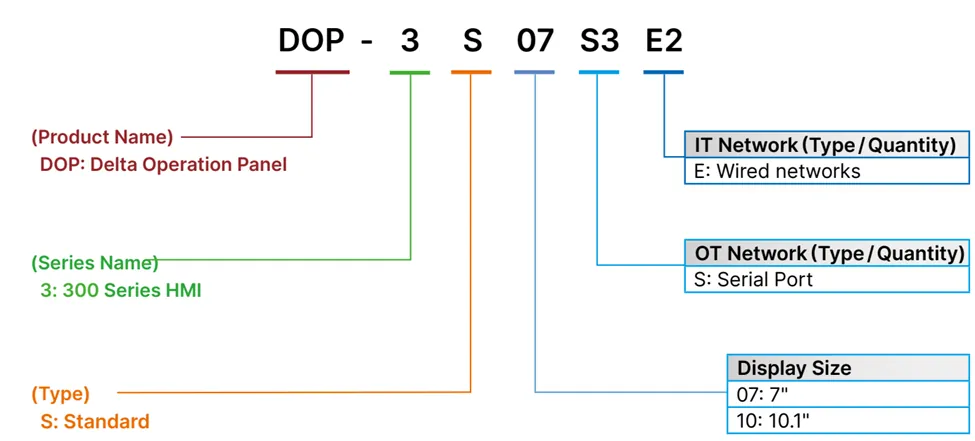

کدخوانی DELTA HMI DOP-300

لیست قیمت و راهنمای خرید HMI دلتا سری DOP-300

برای خرید به این نکته باید توجه داشته باشید که مطابق با اطلاعات موجود در کاتالوگ و دفترچه راهنما قیمت HMI دلتا DOP-300 وابسته به اندازه نمایشگر، لایسنس‌های ابری (مانند Cloud Application 500 TAG/1year) و ماژول‌های بی‌سیم است. برای دریافت لیست قیمت HMI DOP-300 DELTA و شرایط تامین، با تیم فنی «تتا صنعت نمایندکی دلتا در ایران » 02191091022 تماس بگیرید یا از طریق واتس‌اپ/تلگرام شرکت پیام دهید.
راهکاری برای تصمیم گیری درست: ولتاژ تغذیه 24VDC، رنج دمای محیط، نیاز به Dual-IP، تعداد تگ/رپورت، و وجود LTE/Wi-Fi را از ابتدا مشخص کنید.

نتیجه‌گیری تخصصی

اگر هدف، یک HMI صنعتی با تاچ لمینیت‌شده، قابلیت‌های IIoT (MQTT/OPC UA)، اترنت دو پورته و مجموعه پروتکل وسیع است، اچ ام ای دلتا DOP-300 انتخاب منطقی برای پروژه‌های مانیتورینگ، گیت‌وی داده و تعمیرات راه‌دور است. مدل 7اینچ برای فضاهای محدود و توان مصرفی کمتر مناسب است؛ مدل 10.1اینچ برای رابط‌های گرافیکی پرجزئیات برتری دارد. حفاظت IP66، دمای کاری 0…50°C و تاییدیه‌های CE/UL، نصب در محیط‌های صنعتی را اطمینان‌بخش می‌کند.

پرسش‌های متداول

❓ آیا DOP-300 از Modbus و PROFINET یا EtherNet/IP پشتیبانی می‌کند؟

بله؛ **Modbus RTU/TCP** پشتیبانی می‌شود. برای **EtherNet/IP** (ازجمله **Tag**) درایور وجود دارد. پشتیبانی **PROFINET** درایورمحور است؛ برای جزئیات نهایی به **لیست پروتکلِ نسخهٔ نرم‌افزار** مراجعه کنید.

❓ آیا امکان اتصال ابری و پایش موبایلی وجود دارد؟

بله؛ اتصال ایمن به **DIACloud**، داشبورد تحت وب **DIAWebDesigner** و اپ‌های **موبایل/بلوتوث** پشتیبانی می‌شود.

❓ آیا صفحهٔ لمسی خازنی است؟

در مدل‌های معرفی‌شده، پنل **تاچ مقاومتی چهار سیمه** است؛ مزیت آن **تحمل نویز** و کار با **دستکش صنعتی** است.

❓ آیا پنل جلویی در برابر شست‌وشوی تابلو مقاوم است؟

بله؛ حفاظت **IP66 / NEMA 4 / UL Type 4X (Indoor)** برای پنل ذکر شده است.

❓ ابزار مهندسی چیست؟

**DIAScreen** برای HMI Editor و **DIAWebDesigner** برای وب/داشبورد (سازگار با **Windows 8/10/11**).
