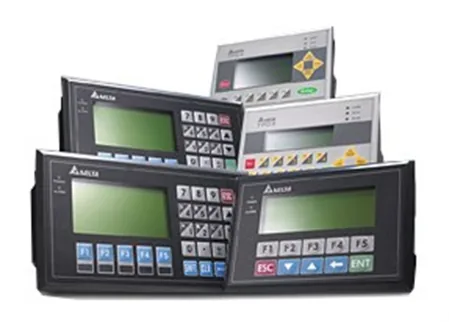

اچامآی دلتا سری Text Panel ( تکست پنل )
مقدمه
سری Text Panel HMI دلتا برای کارهای با نیاز مانیتورینگ عددی و ورودی سریع تنظیمات طراحی شده است. نمایشگرهای 4.1″ تکرنگ و 7″ لمسی، پورتهای RS-232/RS-485/RS-422، RTC و نرمافزار TPEditor پوشش میدهند. برخی مدلها PLC داخلی دارند و ورودی پالس 10kHz ارائه میکنند.
مشخصات فنی
- نمایشگر: 4.1″ STN 192×64 (TP04G/TP04P) .
- رنگ: 4.1″ تکرنگ؛ 7″ 65k رنگ.
- حافظه پروژه: 256KB (TP04G)، 1MB (TP04P)
- کلیدها: 10 یا 17 کلید فانکشن/عددی در TP04G/TP04P.
- ارتباطات: بسته به مدل RS-232/422/485؛ در TP04P دو پورت RS-485.
- قابلیتها: رمز عبور، صفحه بوت سفارشی، RTC، پشتیبانی Modbus RTU/ASCII روی RS-485.
- تغذیه و محیط: 24VDC، کارکرد معمول 0…50°C؛ جلوی پنل در نصب صحیح IP66 / NEMA4X.
- پنلکاتاوت تقریبی: 163×96 (بدنه TP04*).
معرفی مدلها

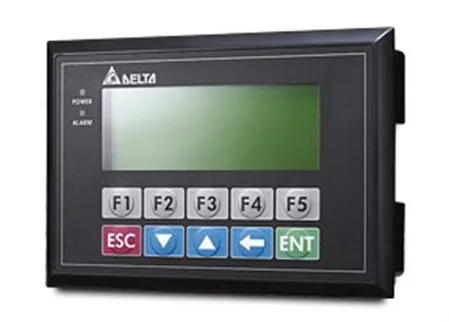

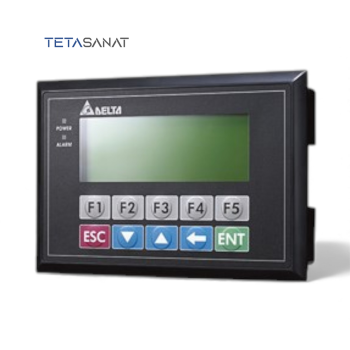

TP04G-AL-C / TP04G-AL2
- 4.1″ تکرنگ 192×64؛ در AL-C یک RS-232 و در AL2 RS-232/422/485.
- RTC و رمز عبور فعال. مناسب ورودی/نمایش عددی، آلارم متنی، ستپوینت.

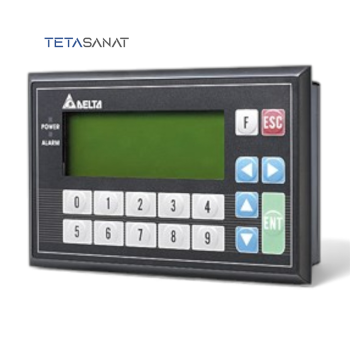

TP04G-BL-C
- همان نمایشگر با 17 کلید (0–9 + فانکشن).
- پشتیبانی Modbus RTU/ASCII روی RS-485/RS-232/RS-422.
- مناسب ماشینهای بستهبندی با ورود سریع اعداد.
TP04P (Text Panel با PLC داخلی)
- هسته DVP-SS2، ظرفیت حدود 8k Steps.
- ۲ ورودی پالس 10kHz، ۲×RS-485، USB دانلود/آپلود، RTC.
- برای پروژههای کوچک با منطق ترتیبی ساده که به HMI و کنترل یکپارچه نیاز دارند.
جدول مقایسه
جزئیات ابعاد نصب، سیمبندی پورتها و محدودیتهای محیطی هر مدل در کاتالوگ اچ ام ای دلتا تکست پنل آمده است .
| مدل | نمایشگر | رزولوشن | رنگ | PLC داخلی | ورودی پالس | پورتها | حافظه پروژه | نرمافزار |
| TP04G-AL-C | 4.1″ STN | 192×64 | مونو | — | — | RS-232 | 256KB | TPEditor |
| TP04G-AL2 | 4.1″ STN | 192×64 | مونو | — | — | RS-232/422/485 | 256KB | TPEditor |
| TP04G-BL-C | 4.1″ STN | 192×64 | مونو | — | — | RS-232/422/485 | 256KB | TPEditor |
| TP04P | 4.1″ STN | 192×64 | مونو | دارد | ۲×10kHz | ۲×RS-485 + USB | 1MB | TPEditor |
کاربردهای صنعتی
- بستهبندی، لیبلینگ، شمارندهها و طولبر: ورودی سریع اعداد و آلارم متنی.
- کمپرسور/پمپ: تنظیم فشار/دما، مانیتورینگ ساده، اتصال Modbus به درایو.
- پرورش آبزیان و گلخانه: زمانبندی ساده مبتنی بر RTC و نمایش پارامترها.
نکات انتخاب
- سطح تعامل: اگر فقط ورود/نمایش عددی است، TP04G-BL-C.
- نیاز به کنترل: برای حذف PLC جداگانه و سیمکشی کمتر، TP04P با PLC داخلی انتخاب شود.
- شبکه سریال: برای چند برد Modbus، مدلهای دارای ۲×RS-485 مزیت دارند.
- نصب و حفاظت: برش پنل طبق ابعاد کاتالوگ اچ ام ای دلتا تکست پنل، واشر آببندی، و رعایت دمای 0…50°C.
- نگهداری: فایل پروژه با TPEditor نسخهبندی شود؛ رمز عبور مستندسازی شود.
راهنمای خرید و قیمت اچ ام ای ( HMI )دلتا تکست پنل
برای دریافت قیمت اچ ام ای دلتا text panel، موجودی و لیست قیمت HMI text panel DELTA با تتا صنعت تماس بگیرید: 02191091022 (واتساپ/تلگرام شرکت). خدمات شامل تطبیق مدل با PLC/درایو موجود، بررسی کاتاوت و برنامهریزی اولیه در TPEditor است. برای خرید HMI دلتا تکست پنل با کارشناسان ما در تتاصنعت ارتباط بگیرید.
نتیجهگیری
برای ماشینهای اقتصادی، سری Text Panel نسبت به پنلهای گرافیکی سنگین، هزینه و پیچیدگی پایینتری دارد. TP04G برای مانیتورینگ عددی، TP04P برای یکپارچه سازی HMI+PLC توصیه میشود. تنوع پورت سریال و RTC، راهاندازی و نگهداری را ساده میکند. تمام اطلاعات فنی در این مقاله طبق دفترچه راهنما HMI دلتا تکست پنل ارائه شده است. برای برآورد سریع متناسب با پیکر بندی TP04، درباره قیمت اچ ام ای دلتا text panel با «تتا صنعت» 02191091022 تماس بگیرید.
پرسشهای متداول
❓ آیا Modbus RTU پشتیبانی میشود؟
بله؛ در مدلهای مجهز به **RS-485** پشتیبانی میشود.
❓ کدام مدلها **PLC داخلی** دارند؟
سری **TP04P..** دارای PLC داخلی است.
❓ درجهٔ حفاظت پنل چیست؟
جلوی پنل در نصب صحیح **IP66 / NEMA 4X** است.
❓ نرمافزار طراحی صفحات کدام است؟
**TPEditor** برای طراحی و پیکربندی صفحات استفاده میشود.
