اچ‌ام‌آی دلتا (‎HMI‎) سری ‎TP‎

مقدمه

سری ‎TP‎ در سبد ‎Delta‎، نقطه تلاقی ‎HMI‎ و ‏‎PLC‎ سبک است: صفحه‌نمایش لمسی یا متنی، ‏‎I/O‎ محلی، ‏‎RS-485×2‎، و پشتیبانی کامل ‎Modbus RTU/ASCII‎. این ترکیب برای ماشین‌های فشرده، تابلوهای اقتصادی و نوسازی خطوط کوچک، هزینه و سیم‌کشی را کاهش می‌دهد. در این مقاله، معماری فنی ‎TP70P‎ (تاچ 7″) و ‎TP04P‎/‎TP04G‎، نرم‌افزار ‎TPEditor‎، و قیاس با ‎DOP-100‎ و ‎DOP-300‎ بررسی می‌شود؛ سپس کاربردها، ملاحظات انتخاب، و راهنمای خرید و قیمت  HMI دلتا TP ارائه می‌گردد.

معرفی کلی HMI دلتا TP

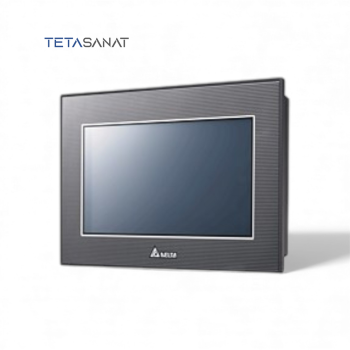

• TP70P: ‏‎7″ TFT‎، رزولوشن ‎800×480‎، رنگ ‎65,535‎، تاچ لمسی، ‏‎RS-485×2‎، ‏‎USB‎ برای دانلود/آپلود ، ‏‎RTC‎ داخلی، و مدل‌های متنوع ‏‎DI/DO/AI/AO‎ با خروجی رله/ترانزیستور. مناسب پانل‌های اصلی ماشین و جایگزینی ‏‎HMI+PLC‎ مجزا.

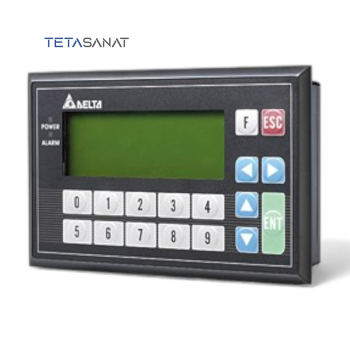

• TP04P: ‏‎4.1″ STN‎ متنی، اعداد ‎0–9‎ و کلیدهای قابل تعریف، ‏‎RS-485×2‎، ‏‎USB‎، و هسته کنترلی مبتنی بر ‏‎DVP-SS2‎ (‏8k steps‏) برای منطق محلی و ‏‎I/O‎ ترکیبی.
• TP04G/TP02G (متنی، بدون ‏‎PLC‎ داخلی): گزینه‌های اقتصادی با ‏‎RS-232/422/485‎، ‏‎RTC‎ و کلیدهای عملکرد. مناسب نمایش/ورود داده در ماشین‌های ساده.

نرم‌افزار و اکوسیستم: سری ‎TP‎ با ‎TPEditor‎ پیکربندی می‌شود؛ در پروژه‌های مشترک با ‎DVP‎ از ‎ISPSoft‎ و ابزارهای ارتباطی ‎COMMGR/DCISoft‎ نیز استفاده می‌شود.

مشخصات فنی منتخب HMI دلتا TP

نمایشگر و تاچ

• ‎TP70P‎: ‏‎TFT 7″‎، ‏‎800×480‎، ‏‎65,535‎ رنگ؛ تاچ لمسی؛ عمر بک‌لایت ~‎20,000‎h@25°C.
• ‎TP04P‎: ‏‎STN 4.1″‎ متنی، ‏‎192×64‎، تک‌رنگ؛ کلیدهای فشاری؛ عمر بک‌لایت ~‎50,000‎h@25°C.

پردازش/حافظه پروژه

• ‎TP70P‎: ‏Flash‏ ‎64MB‎؛ مناسب صفحات گرافیکی و آلارم/ترند سبک.
• ‎TP04P‎: ‏Flash‏ ‎1MB‎؛ هسته کنترلی بر پایه ‏‎DVP-SS2‎ با ‏‎8k steps‎ منطق و ‏‎D-device 5k words‎.

درگاه‌ها و پروتکل‌ها

مطابق با کاتالوگ HMI دلتا TP پورت های زیر در دسترس

• کامل‌ترین ترکیب HMI دلتا TP: ‏‎USB‎ (دانلود/آپلود)، ‏‎RS-485×2‎، پشتیبانی ‏‎Modbus RTU/ASCII‎، ‏‎PLC Link‎ دلتا. ‏‎TP70P‎ در برخی مدل‌ها ‏‎COM‎ سوم نیز دارد.
• استاندارد صنعتی: ‏‎IP66/NEMA4X‎ در پنلِ رو؛ ‏‎0…50°C‎ کاری؛ ‏‎EN61000-4-2/-3/-4‎ ایمنی الکترومغناطیسی.

‏I/O‎ محلی (مدل‌های ‏‎P‎)

• TP70P: پیکربندی‌های ‎16DI/16DO‎ یا ‎8DI/8DO‎ با رله/ترانزیستور؛ نسخه‌های ‏‎AI/AO‎ ‏(V/I)‏؛ گزینه ‏‎PT/LC/AX‎ طبق جدول سفارش.
• TP04P: ترکیب‌های مشابه در مقیاس کمتر؛ دو ورودی پالس ‎10kHz‎، مناسب شمارش/پوزیشنینگ سبک.

ابعاد پنل/برش

• ‎TP70P‎: ‏‎205.6×142.6×49‎mm؛ برش ‏‎191×128‎mm.
• ‎TP04P‎: ‏‎175.8×108.6×59.2‎mm؛ برش ‏‎163×96‎mm.

نرم‌افزار پیکربندی

• TPEditor برای سری ‎TP‎؛ DOPSoft 4.0 برای سری ‎DOP-100‎؛ ‎DOP-300‎ نیز بر بستر ‎DOPSoft‎ با قابلیت‌های نوین شبکه و ‎OPC UA/MQTT‎.

برای کسب اطلاعات بیشتر به کاتالوگ اچ ام ای دلتا ‎TP مراجعه کنید.

جایگاه سری ‎TP‎ نسبت به ‎DOP-100‎ و ‎DOP-300‎

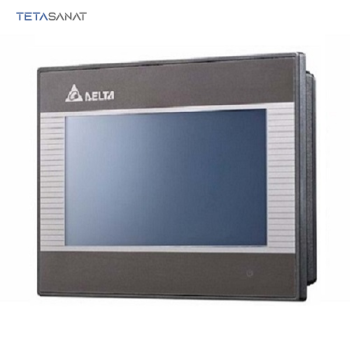

• DOP-100: طیف وسیع مدل‌ها (Basic/Standard/Advanced)، پردازنده ‏‎Cortex-A8‎/دو هسته‌ای، نمایشگرهای ‎7–15″‎، سه ‏‎COM‎، ‏‎Ethernet‎، و ادغام با ‎DOPSoft 4.0‎. برای پروژه‌های ‎HMI‎ کامل بدون ‏‎I/O‎ محلی ایده‌آل است.
• DOP-300: مدل‌های ‎7″‎ و ‎10″‎ با پردازنده دو هسته‌ای، پشتیبانی بومی ‏‎MQTT‎ و ‏‎OPC UA‎ و گزینه‌های بی‌سیم (آنتن ‏‎Wi-Fi/4G‎ و ماژول بی‌سیم). مناسب اتصال ‏‎Edge-to-Cloud‎ در پروژه‌های نوین ‏SCADA/IIoT‎.
• TP70P/TP04P: تمرکز بر کاهش سیم‌کشی و کنترل محلی با ‏‎I/O‎ داخلی و ‏‎RS-485×2‎. برای ماشین‌های فشرده با ‏‎Modbus‎ و کنترل حلقه‌های ساده، به‌صرفه‌تر از ‎HMI+PLC‎ مجزاست.

جدول مقایسه فنی اچ ام ای دلتا TP

کاربردهای صنعتی اچ ام ای دلتا TP

کاربردهای زیر نمونه ای از موارد اشاره شده در کاتالوگ HMI دلتا TP  برای کاربردهای آن میباشد:

• ماشین‌های بسته‌بندی/لیبل: ‏‎TP70P‎ با ‏‎I/O‎ محلی، شمارش پالس ‎10kHz‎، و ‏‎RTU‎ برای تبادل سریع با درایو/سرو.
• HVAC/کمپرسور/گلخانه: نمایش روند، آلارم، و کنترل لوپ با ‏‎AI/AO‎ داخلی؛ سیم‌کشی کمتر نسبت به ‏‎HMI+PLC‎.
• نوسازی تابلوهای کوچک: جایگزینی پنل متنی قدیمی با ‏‎TP70P‎ جهت افزایش خوانایی و حذف ‏‎PLC‎ کوچک مستقل.

لیست قیمت ، کاتالوگ و راهنمای خرید HMI دلتا TP

• انتخاب نمایشگر: اگر اپراتور به گرافیک، نمودار و دسترسی سریع نیاز دارد، ‎TP70P‎ را برگزینید. اگر صرفاً ورود/نمایش متن و کلید لازم است، ‎TP04P/TP04G‎ کافی است.
• تعیین ‏I/O‎ محلی: تعداد ‏‎DI/DO‎، نوع خروجی (رله/ترانزیستور)، نیاز ‏‎AI/AO‎ و ماژول‌های دما/لودسل را از ابتدا قفل کنید. کد مدل را دقیق انتخاب کنید (مثلاً ‎TP70P-22XA1R‎).
• شبکه و سازگاری: برای ‏‎EtherNet/IP/MQTT/OPC UA‎ و ارتباطات ابری، به‌جای ‎TP‎ به سمت ‎DOP-300‎ بروید؛ برای ‏‎HMI‎ کلاسیک با ‏‎COM‎ زیاد ‎DOP-100‎ انتخاب مناسب است.
• مشاوره قبل از خرید و لیست قیمت به‌روز HMI دلتا TP: برای دریافت «قیمت اچ ام ای دلتا TP» و « لیست قیمت ‎HMI DELTA TP‎ » ، با تتا صنعت 02191091022 یا واتس‌اپ/تلگرام شرکت تماس بگیرید.

نتیجه‌گیری تخصصی

اگر هدف، کاهش اجزای تابلو و راه‌اندازی سریع با ‏‎Modbus RTU/ASCII‎ است، ‎TP70P‎ ترکیب مناسبی از تاچ 7″، ‏‎RS-485×2‎، و ‏‎I/O‎ محلی ارائه می‌دهد. در پروژه‌های با الزامات ارتباطی نوین و ‏‎IIoT‎، سری ‎DOP-300‎ با ‏‎MQTT/OPC UA‎ و گزینه بی‌سیم مناسب‌تر است؛ و اگر به تنوع سایز/مدل و سه ‏‎COM‎ استاندارد نیاز دارید، ‎DOP-100‎ انتخاب متعادل خواهد بود. برای اپلیکیشن‌های مینیمال، ‎TP04P/TP04G‎ مقرون‌به‌صرفه است.
