اچ ام ای اینوت ( INVT HMI )
مقدمه
در این مقاله به معرفی خانواده HMI اینوت، مقایسه سریها، معیارهای انتخاب، الزامات نصب و نرمافزارهای پیکربندی میپردازیم.

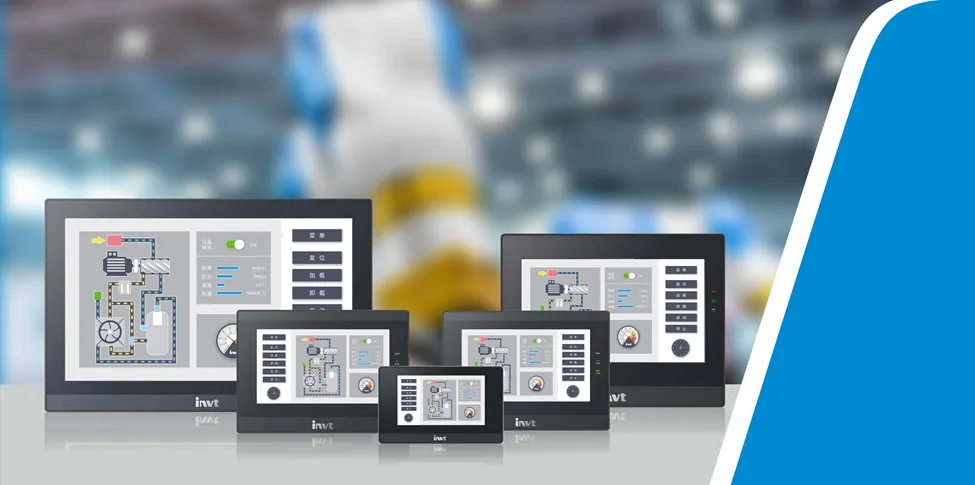

همه چیز درباره اچ ام ای اینوت
نمایشگر TFT با نور پسزمینه LED، تاچ مقاومتی یا خازنی، پردازنده صنعتی، حافظه پروژه و RTC هسته سختافزار را تشکیل میدهد. درگاههای استاندارد شامل RS-232/RS-485، Ethernet و USB برای دانلود/آپلود پروژه و ارتباط با PLC است. نرمافزارهای رسمی پیکربندی HMITOOL (برای VS) و VT Designer (برای VA/VT/VK) و دسترسی به مستندات و کاتالوگ HMI اینوت ارائه شدهاند.
مشخصههای مهم در انتخاب HMI
- اندازه و رزولوشن: پوشش رایج از 4.3″ تا 15.6″ با رزولوشن متناسب هر سری. انتخاب بر اساس تراکم گرافیکی صفحات، فاصله دید و محدودیت پنل کاتاوت انجام شود.
- نوع پنل و تاچ: TFT-LED با تاچ مقاومتی 4-wire در برخی مدلهای اقتصادی و تاچ خازنی در مدلهای جدیدتر یا رده بالاتر.
- حافظه پروژه و گسترشپذیری: حافظه داخلی همراه با پشتیبانی از USB/SD در بسیاری از مدلها؛ برای پروژههای حجیم و آرشیو Trend، ظرفیت ذخیرهسازی را ملاک قرار دهید.
- درگاهها/پروتکلها: Modbus RTU/TCP بهصورت پایه؛ در برخی ردهها گزینههای شبکه صنعتی پیشرفته مانند PROFINET و EtherNet/IP توسط مدل/سری مشخص پشتیبانی میشود. قبل از سفارش، لیست پروتکل نسخه همان مدل بررسی شود.
- شرایط محیطی و IP: کلاس حفاظتی جلوی پنل تا IP65 در بسیاری از مدلها؛ رِنج دمای کاری صنعتی برای تابلو. بررسی کاتالوگ hmi اینوت برای هر سایز ضروری است.
- نرمافزار و اکوسیستم: HMITOOL/VT Designer بههمراه مرکز دانلود رسمی و بهروزرسانیهای مستمر.

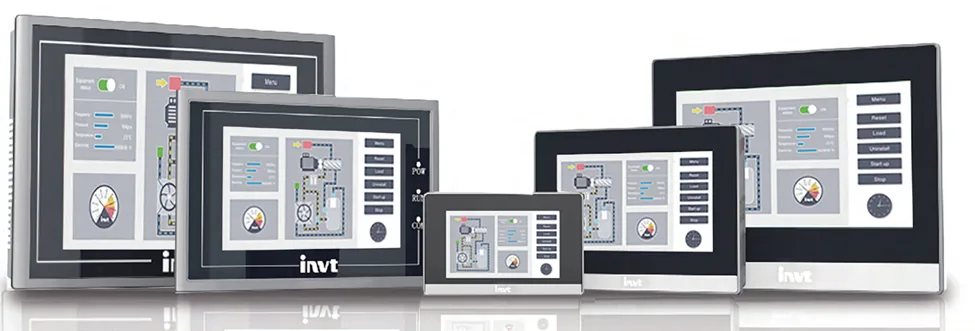

انواع اچ ام ای اینوت
1) VS-Q Series (اقتصادی با امکانات کامل)
اچ ام ای اینوت سری VS-Q برای پروژههای اقتصادی با نیاز به کاربری روان، شبیهسازی آنلاین و ذخیرهسازی مطمئن طراحی شده است. پردازنده کلاس صنعتی و پشتیبانی از ارتباط مستقیم PC↔PLC از طریق HMI ارائه میشود. اندازههای رایج کوچیک تا متوسط، رابطهای سریال و Ethernet، و قابلیتهای Trend/Alarm/Recipe پشتیبانی میشوند. برای تابلوهای عمومی، مانیتورینگ ایستگاههای پمپ و خطوط بستهبندی مناسب است.
نرمافزار پیکربندی: HMITOOL
نکته انتخاب: اگر بودجه محدود است و به شبیهسازی آنلاین نیاز دارید، VS-Q انتخاب اصلی است.
2) VA Series (پوشش عمومی و پایدار)
اچ ام ای اینوت سری VA برای کاربری عمومی با نمایشگرهای متنوع و رابطهای استاندارد طراحی شده است. در پروژههای ساده تا متوسط با نیاز به Modbus RTU/TCP و معماری نرمافزاری پایدار انتخاب میشود. VT Designer ابزار اصلی توسعه صفحات است.
نکته انتخاب: زمانی که به کاربری ساده، قطعات در دسترس و سازگاری گسترده با PLCها نیاز دارید، سری VA گزینهای مناسب است.
3) VT Series
اچ ام ای اینوت سری VT بهعنوان سری یونیورسال با عملکرد روان، حافظه مناسب و تاچ مقاومتی 4-wire در نسلهای قدیمی شناخته میشود. اندازههای متداول 5.6″/7″/10.4″ پوشش داده شدهاند. برای نوار نقاله، پکیجینگ و مانیتورینگ فرایند کاربردی است. پیکربندی با VT Designer انجام میشود.
نکته انتخاب: برای پروژههایی به تنوع اندازه، مونتاژ آسان و هزینه مناسب نیاز است، VT انتخاب مناسبی میباشد.
4) VK Series
اچ ام ای اینوت سری VK رده پریمیوم با تمرکز بر عملکرد پایدار و شبکههای صنعتی پیشرفته است. برای یکپارچگی با PLCهای سطح متوسط/بالا و پروتکلهای اترنت صنعتی استفاده میشود. در کاربردهای حساس فرایندی و HMI-های مرکزی مفید است. توسعه با VT Designer انجام میشود.
نکته انتخاب: زمانی که به یک HMI با کیفیت نمایش بالاتر، قدرت پردازشی بیشتر و گزینههای شبکه صنعتی نیاز دارید، VK را بررسی کنید.
5) VS Series Integrated Machine
VS Series Integrated Machine ترکیبی از پنل HMI و کنترلر/ماژولهای مرتبط است و برای ماشینهای یکپارچه و ایستگاههای مستقل طراحی شده است. انتخاب آن به نیازهای I/O و توپولوژی کنترل بستگی دارد. برای کاهش فضا و سیمکشی گزینه مناسبی است.
کاربردهای صنعتی
- بستهبندی و لیبلینگ: صفحات گرافیکی ساده با Trend و Alarm برای OEE و عیبیابی سریع.
- نوار نقاله و انتقال مواد: مانیتورینگ سرعت/وضعیت، آلارم توقف، ارتباط Modbus RTU با درایوها.
- پمپ/فن و HVAC: صفحات Setpoint، نمودار فشار/دما، مدیریت آلارم و گزارش.
- مانیتورینگ فرایند: نمایش شاخصهای کلیدی، Recipe برای پارامترهای فرایندی و آرشیو اطلاعات.
راهنمای خرید HMI اینوت
- اندازه/روشنایی/رزولوشن: فاصله دید، نور محیط تابلو و حجم گرافیک ملاک انتخاب است. برای اپراتور با دستکش، دقت تاچ مقاومتی و ابعاد کلیدها بررسی شود.
- درگاهها/شبکه: حداقل یک پورت RS-485 و Ethernet را لحاظ کنید. سازگاری Modbus با PLC موجود اولویت دارد؛ برای PROFINET/EtherNet/IP به مدلهای مشخص VK/VA مراجعه کنید.
- ظرفیت پروژه و آرشیو: برای Trend/Recipe حجیم، حافظه داخلی و پشتیبانی USB/SD مهم است.
- محیط نصب و EMC: IP جلوی پنل، دمای کاری و عمق تابلو را از کاتالوگ hmi اینوت برای هر سایز کنترل کنید.
- نرمافزار و تیم: دسترسی به نسخههای رسمی HMITOOL/VT Designer و مستندات پشتیبانی در تصمیمگیری اثر دارد.
جدول مقایسه سریع سریهای اچ ام ای اینوت
| نرمافزار پیکربندی | تاچ/نمایشگر | درگاهها و پروتکلها | نکته تمایز | سری |
| HMITOOL | TFT-LED؛ تاچ مقاومتی (مدلهای اقتصادی)؛ سایزهای کوچک تا متوسط | RS-232/RS-485، Ethernet، USB؛ Modbus RTU/TCP | شبیهسازی آنلاین و راهاندازی ساده؛ مناسب بودجه محدود. | VS-Q |
| VT Designer | TFT-LED؛ تاچ مقاومتی/خازنی بسته به مدل | RS-232/RS-485، Ethernet، USB؛ Modbus RTU/TCP | توازن هزینه/امکانات؛ انتخاب مطمئن برای پروژههای متعارف. | VA |
| VT Designer | سایزهای 5.6″/7″/10.4″؛ عمدتاً تاچ مقاومتی | RS-232/RS-485، Ethernet، USB؛ Modbus RTU/TCP | سری قدیمیِ پرکاربرد؛ اعلام توقف تأمین نسل اولیه (برای جایگزینی به VA/VS-Q/VK فکر کنید) | VT |
| VT Designer | TFT-LED با کیفیت نمایش بالاتر | RS-232/RS-485، Ethernet، USB؛ Modbus TCP و گزینههای شبکه صنعتی پیشرفته در برخی مدلها | پایداری و کارایی بالاتر؛ کاربرد گسترده در راهکارهای صنعتی اینوت. | VK |
| (بسته به پیکربندی) | HMI یکپارچه با واحد کنترلی | Ethernet/سریال مطابق مدل | صرفهجویی در فضا و سیمکشی؛ راهاندازی یکپارچه ماشین. | VS Integrated |
لیست قیمت خرید HMI اینوت و عوامل اثرگذار
قیمت خرید HMI اینوت به سری، اندازه نمایشگر، نوع تاچ، رزولوشن، درگاهها/پروتکلها و حافظه پروژه وابسته است. مدلهای پریمیوم با ویژگیهای شبکه صنعتی هزینه بالاتری دارند. برای دریافت قیمت خرید HMI اینوت، پیشفاکتور و مشاوره انتخاب با تتا صنعت 02191091022 تماس یا در واتساپ/تلگرام با شماره 09922629425 ارتباط بگیرید.
نتیجهگیری تخصصی
طبق کاتالوگ HMI اینوت برای پروژههای اقتصادی با نیاز به قابلیتهای اصلی و شبیهسازی، VS-Q پیشنهاد میشود. برای پوشش عمومی و سازگاری گسترده، VA/VT مناسب هستند. برای نیاز به شبکههای صنعتی و کیفیت نمایش/پردازش بالاتر، VK بررسی شود. در همه موارد، نرمافزارهای رسمی HMITOOL/VT Designer و شرایط محیطی تابلو ملاک نهایی انتخاب هستند. برای دریافت قیمت خرید و مشاوره انتخاب HMI اینوت با تتا صنعت 02191091022 تماس بگیرید. ( واتساپ و تلگرام : 09922629425 )
پرسشهای متداول
❓ آیا HMI اینوت از **Modbus RTU/TCP** پشتیبانی میکند؟
بله؛ پشتیبانی **Modbus** در سریهای اصلی موجود است. جزئیات دقیق هر مدل را در **کاتالوگ همان سری** ببینید.
❓ نرمافزار پیکربندی هر سری چیست؟
**HMITOOL** برای سریهای **VS/VS-Q** و **VT Designer** برای **VA/VT/VK** منتشر شدهاند. نسخههای جدید از **پرتال دانلود رسمی** قابل دریافت است.
❓ کلاس حفاظتی جلوی پنل چقدر است؟
در بسیاری از مدلها **IP65 (Front)** اعلام شده؛ معیار نهایی **دیتاشیت همان مدل** است.
❓ آیا شبیهسازی آنلاین پشتیبانی میشود؟
بله؛ در **VS-Q** شبیهسازی آنلاین و ارتباط **PC↔PLC** از مسیر HMI پشتیبانی میشود.
❓ بازهٔ اندازهٔ نمایشگرها چیست؟
بازهٔ متداول **4.3" تا 15.6"** در سریهای مختلف موجود است؛ انتخاب سایز را بر اساس **فاصلهٔ دید** و **پیچیدگی گرافیک** انجام دهید.
