اچ ام ای ال اس ( LS HMI )
مقدمه
این مقاله برای تصمیم گیری درستی در خرید HMI ال اس برای مهندسان برق/کنترل، تکنسین های برق صنعتی و… است. سریهای اصلی اچ ام آی ال اس شامل XP10، eXP2، iXP2، iXP3 و LXP بررسی میشوند. تمرکز روی نمایشگر، نوع تاچ، رزولوشن، رابطها، استانداردهای حفاظتی، قابلیت نرمافزار و تناسب با محیط نصب است. خروجی مورد انتظار: انتخاب آگاهانه بر مبنای نیاز پروژه، شبکه و شرایط محیطی.
معرفی کلی اچ ام ای ال اس ( LS HMI )
- نمایشگر و تاچ: ال اس در ردههای جدید از پنلهای TFT رنگی با تاچ خازنی و چندلمسی استفاده میکند؛ در برخی ردههای اقتصادی، تاچ مقاومتی/تکلمس دیده میشود. iXP2 با تاچ خازنی، چندلمسی و ژست حرکتی ارائه میشود.
- حافظه/RTC/پروژه: ظرفیت رسم/Backup RAM و RTC برای لاگ، آلارم و رسپی در iXP2/iXP3/LXP تعبیه شده است.
- درگاهها و شبکه: ترکیب متداول شامل RS-232C، RS-422/485، Ethernet، USB Host/Device و در مدلهای میانی/بالا HDMI است؛ iXP2 یک پورت 10/100 و یک پورت 10/100/1000 دارد.
- نرمافزار و HMI Runtime: سریهای XGT Panel با ابزارهای XP-Builder/LXP-Designer عرضه میشوند؛ ترند، آلارم، رسپی، اسکریپت، و کتابخانه گرافیکی برداری پشتیبانی میشود.
مشخصههای مهم در انتخاب LS HMI ( ال اس اچ ام ای )
نمایشگر: اندازه 4.3″ تا 24″؛ رزولوشن 480×272 تا 1920×1080؛ روشنایی و زاویه دید در سریهای iXP2/iXP3/LXP برای محیط صنعتی مناسب است.
تاچ: خازنی با چندلمس و ژست (iXP2/iXP3/LXP) برای دقت و ایمنی فرمان؛ مقاومتی در برخی ردههای اقتصادی.
پروژه/داده: لاگ، آلارم، رسپی و اسکریپت؛ پشتیبانگیری روی USB/SD.
درگاهها/پروتکلها: Modbus RTU/TCP، درگاههای Serial/Ethernet؛ HDMI برای دو-نمایشگر (Duplicate/Extend) در iXP3/LXP.
محیط و IP: جبهه پنل iXP2/iXP3 معمولاً IP66؛ LXP دارای نسخههای IECEx/ATEX/KCs و بازه دمای کاری بهبود یافته است.

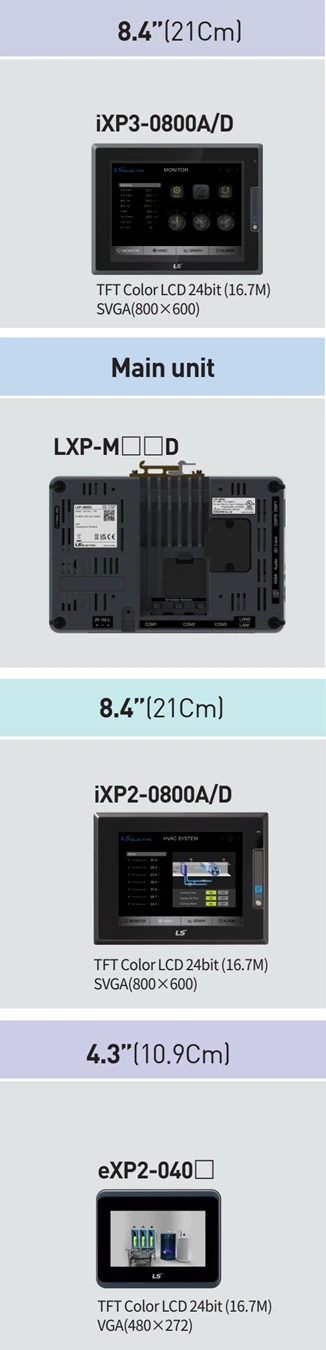

سریها و زیرشاخههای اچ ام ای ال اس ( LS HMI )
XP10 — میکرو HMI اقتصادی
نمایشگر تکرنگ 4.1″، حافظه 256K، RTC در برخی مدلها، RS-232C و RS-422/485. تغذیه 24VDC یا 5V از پورت لودر برای اتصال نزدیک به PLC/INV. مناسب صفحات ساده، پیامها، آلارم پایه و مانیتورینگ سبک.
eXP2 — اقتصادی، کارهای کوچک تا متوسط
Line-up رنگی TFT در 4.3″ (480×272)، 7″ (800×480) و 10.2″ (1024×600)؛ درگاههای Serial/Ethernet/USB و پشتیبانی از قابلیتهای پایه ترند/آلارم/رسپی. گزینهای مناسب برای بستهبندی، نوار نقاله و پمپ/فن که به رنگی و رزولوشن مناسب نیاز دارند.
iXP2 — WinCE، چندلمس، HDMI و IP66
نمایشگر 8.4″/10.4″/12.1″/15″ با 24-bit، تاچ خازنی، پردازنده Dual-Core 1GHz، 1GB RAM و 1GB Flash؛ HDMI، USB Host/Device، RS-232C/422-485 و Ethernet 2ch (یکی گیگابیتی). جبهه پنل IP66/NEMA4X؛ CE/KC/UL/IECEx/ATEX. مناسب ماشینهای میانرده با نیاز شبکه و دو-نمایشگر.
iXP3 — Linux، امنیت و ارتباطات پیشرفته
پردازنده Quad-Core 1.6GHz، 4GB RAM، دو پورت Gigabit Ethernet، USB 2.0/3.0 و HDMI v2.0 با حالت Duplicate/Extend؛ دمای کاری −5…+55°C؛ IP66 جبهه پنل. امکانات امنیتی: مدیریت کاربر، لاگ ممیزی، محدودسازی HTTP، رمزنگاری نشست و تشخیص DDoS. مناسب خطوط با الزامات امنیت، دو صفحهنمایش و اتصال دوربین IP/USB.
LXP — معماری ماژولار با XP-VLink
ساختار قابلتفکیک Display/Main؛ XP-VLink برای نصب پنل و یونیت اصلی بهصورت یکپارچه یا با کابل. نمایشگرها تا 24″ و FHD، تاچ خازنی و چندلمس؛ واحد اصلی با Quad-Core 1.6GHz، دو Gigabit Ethernet، سه Serial، USB 3.0، SDXC، و توسعه حافظه 64GB. گواهیهای IECEx/ATEX/KCs در نسخههای ویژه؛ مناسب فرایندها با الزامات EMC/Zone و نگهداشت سریع (Hot-Swap Display).
جدول مقایسه سری های HMI ال اس
اندازه/رزولوشن | تاچ | شبکه | کاربرد شاخص | سری |
4.1″، مونو 192×64 | مقاومتی | RS-232C/422-485 | صفحات ساده | XP10 |
4.3″ 480×272، 7″ 800×480، 10.2″ 1024×600 | عمدتاً مقاومتی | Serial/Ethernet/USB | ماشینآلات کوچک | eXP2 |
8.4″…15″ XGA/SVGA، 24-bit | خازنی/چندلمس | Ethernet×2 (شامل گیگابیت)، HDMI، USB | میانرده با دو-نمایشگر | iXP2 |
8.4″…15″ XGA | خازنی/چندلمس | GigE×2، USB3.0، HDMI v2.0 | خطوط با امنیت/دوربین | iXP3 |
12″…24″ تا FHD | خازنی/چندلمس | GigE×2، USB3.0، HDMI، XP-VLink | محیطهای سخت | LXP |
کاربردهای صنعتی
- بستهبندی/نقاله: eXP2 برای بودجه محدود و صفحات رنگی؛ iXP2 برای شبکه دوگانه و فرایندهای کنترلی.
- پمپ/فن و تاسیسات: eXP2/iXP2 با Modbus و Ethernet؛ iXP3 برای مانیتورینگ گسترده با دو نمایشگر.
- فرایند/اتاق کنترل: iXP3 و LXP بهدلیل امنیت، HDMI، چندشبکه و گواهیها.
راهنمای خرید HMI ال اس
- اندازه/روشنایی/رزولوشن: برای گرافیک دقیق و چیدمان تگها، از 10.4″ به بالا در فرایندهای پیچیده استفاده کنید. iXP2/iXP3/LXP رزولوشنهای XGA/SXGA/FHD ارائه میدهند.
- درگاهها/شبکه: اگر SCADA/PLC متنوع دارید، دو Ethernet و Serial ایزوله در iXP3/LXP مزیت است. HDMI برای اتاقک اپراتور مفید است.
- ظرفیت پروژه و بکاپ: بررسی Backup RAM/USB/SD برای لاگ و ویدیوهای نظارتی.
- محیط و IP/گواهی: برای IP66 جلو و دمای −5…+55°C به iXP3 توجه کنید؛ برای Zoneها و شیمیایی، LXP EX با IECEx/ATEX را در نظر بگیرید.
- خدمت و تأمین: سازگاری نسخه نرمافزار (XP-Builder/LXP-Designer)، و دسترسپذیری قطعات یدکی/نمایندگی.
لیست قیمت خرید HMI ال اس
قیمت HMI ال اس براساس سری، اندازه نمایشگر، رزولوشن، تعداد پورتها و امکاناتی مانند HDMI/Dual-LAN و گواهیهای خاص تغییر میکند. برای دریافت قیمت و مشاوره با تتا صنعت 02191091022 تماس بگیرید. از طریق لینک زیر میتوانید به کاتالوگ HMI ال اس و دفترچه راهنما اچ ام ای ال س دسترسی داشته باشید:
کاتالوگ HMI ال اس و دفترچه راهنما اچ ام ای ال س
نتیجهگیری تخصصی
- بودجه حداقلی/پروژه ساده: XP10 یا eXP2.
- ماشین استاندارد با شبکه قوی: iXP2؛ اگر دو نمایشگر و امنیت بالاتر میخواهید: iXP3.
- محیطهای سخت و کاربرد های سریع: LXP با XP-VLink و مدلهای EX.
- کارشناسان فنی تتا صنعت براساس پروژه شما (ولتاژ شبکه، توان/کاربری، شرایط محیط نصب) مدل مناسب را دقیقتر پیشنهاد میدهند و «لیست قیمت و کاتالوگ HMI ال اس» را با تماس فنی و استعلام موجودی ارائه مینمایند.
پرسشهای متداول
❓ آیا **iXP2** از چندلمس پشتیبانی میکند؟
بله؛ چندلمس، امکان تغییر صفحه و لیست آبجکتها ارائه میشود.
❓ دو پورت شبکهٔ **گیگابیتی** در کدام سریها وجود دارد؟
در **iXP3** و **LXP** دو پورت Gigabit Ethernet ارائه میشود.
❓ درجهٔ حفاظت **جبهه پنل** چقدر است؟
**iXP2/iXP3** معمولاً IP66 (جلو) و مطابق NEMA 4X هستند؛ **LXP** نیز مدلهای IP66 دارد.
❓ آیا حالت **دو-نمایشگر** پشتیبانی میشود؟
بله؛ **iXP3/LXP** از HDMI با حالتهای Duplicate/Extend پشتیبانی میکنند.
❓ آیا نسخهٔ **Explosion-proof** موجود است؟
بله؛ **LXP** با IECEx/ATEX/KCs و ردههای Ex nA nC IIC T6 Gc / Ex tc IIIC T85°C Dc عرضه میشود.
❓ **XP10** برای چه کاربردی مناسب است؟
برای **مانیتورینگ سبک، پیامها، آلارم پایه** و پروژههای با **هزینه اقتصادی**.
