اچ ام ای(XGT Panel eXP2) LS eXP2
مقدمه

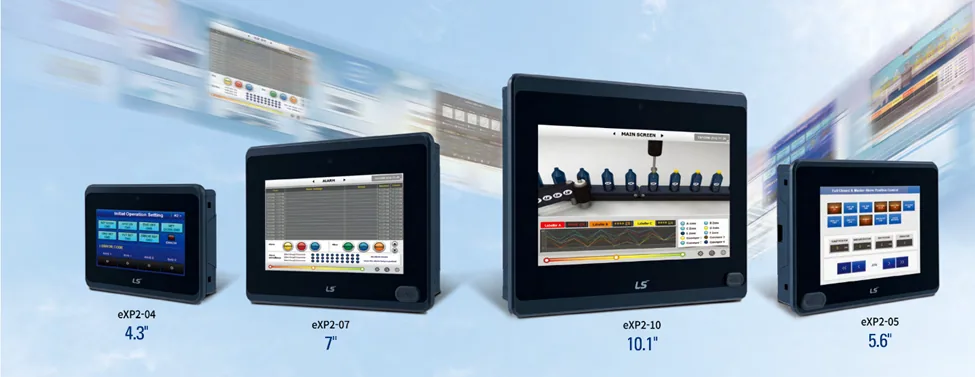

اچ ام آی LS eXP2 برای مانیتورینگ و کنترل فرایند با کاربری صنعتی طراحی شده است. نمایشگر TFT رنگی، بوت سریع و پاسخدهی بالا ارائه میدهد. ارتباط اترنت، USB و درگاههای سریال برای یکپارچهسازی با PLC و درایو فراهم است. نرمافزار XP-Builder بستر طراحی صفحات و دانلود پروژه را تأمین میکند. این سری در ابعاد 4.3″ تا 10.1″ عرضه میشود و کلاس حفاظتی پنل جلویی IP65 را در مدلهای رایج ارائه میدهد.
مشخصات فنی اچ ام ای LS eXP2
- نمایشگر و تاچ: TFT رنگی 16.7M رنگ؛ ابعاد رایج 4.3″ (480×272) و 7.0″ (800×480) با تاچ مقاومتی صنعتی.
- پردازنده/حافظه: پلتفرم ARM Cortex-A8 800MHz؛ eMMC و DDR3 طبق مدل؛ حافظه پروژه و RAM عملیاتی مطابق کاتالوگ؛ بوت سریع صفحهها نسبت به نسل قبلی.
- درگاههای ارتباطی: Ethernet 10/100Mbps، RS-232C، RS-422/485، یک کانال RS-485 اضافه طبق برخی مدلها؛ USB 2.0 Device/Host برای دانلود/آپلود و اتصال جانبی؛ Micro-SD برای لاگ و Recipe.
- پروتکلها/قابلیتهای شبکه: Modbus RTU/TCP و درایورهای متعدد PLC؛ VNC Server/Client برای مانیتورینگ از راه دور (HMI↔PC/HMI)؛ نمایش PDF روی HMI و دسترسی FTP برای فایلها.
- تغذیه و شرایط محیطی: تغذیه 24VDC؛ دمای کارکرد رایج 0…50°C؛ جلوی پنل تا IP65 در اغلب مدلهای پنلمونت.
- نرمافزار مهندسی: XP-Builder برای طراحی، XP-Manager/درایورها برای ارتباط؛ سازگاری با خانواده XGT Panel.
- استانداردها و تأییدیهها: CE، UL(cUL)، UL Type 4X، KC در مدلهای منتخب.
نکته فنی: اسامی دقیق مدلها (مثلاً eXP2-0400D-EX، eXP2-0700D/0702D) و امکانات جزئی هر کد باید بر اساس دیتاشیت/منوال همان مدل چک شود.
جدول مقایسه مشخصات فنی سریهای مختلف اچ ام ای LS eXP2
اندازه/رزولوشن | درگاهها | شبکه و قابلیتها | تغذیه/محیط | نرمافزار | مدل نمونه |
4.3″؛ 480×272 | RS-232×1، RS-422/485×1، USB؛ Micro-SD | Ethernet 10/100؛ Modbus؛ نمایش PDF/FTP؛ VNC (طبق منوال) | 24VDC؛ جلو IP65 (پنلمونت) | XP-Builder | eXP2-0400D-EX |
7.0″؛ 800×480 | RS-232C/485، RS-422/485، RS-485 افزوده (طبق کاتالوگ)، USB؛ Micro-SD | Ethernet 10/100؛ Modbus؛ VNC؛ PDF/FTP | 24VDC؛ 0…50°C؛ IP65؛ CE/UL/UL Type 4X/KC | XP-Builder | eXP2-0700D |
7.0″؛ 800×480 | مشابه 0700D با تغییرات جزیی حافظه/بُرد | همانند بالا | همانند بالا | XP-Builder | eXP2-0702D |
کاربردهای صنعتی اچ ام ای LS eXP2

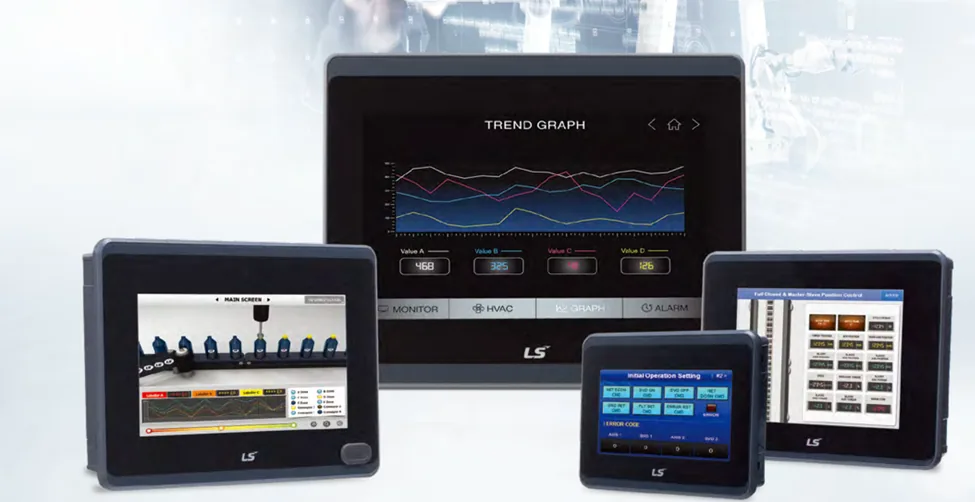

- ماشینسازی عمومی: کنترل منو، Trend و Alarm، دستوردهی محلی، دستورهای سرعت/راهاندازی به VFD از طریق Modbus RTU/TCP.
- فرآیندهای پیوسته: نمایش نمودار زنده، ثبت رخداد و Recipe روی Micro-SD؛ انتقال فایل با FTP برای گزارشگیری
- مانیتورینگ از راه دور: دسترسی VNC برای نگهداری؛ مشاهده PDF راهنمای خطا در محل رخداد.
لیست قیمت و راهنمای خرید اچ ام ای- HMI ال اس eXP2
برای دریافت قیمت اچ ام ای ال اس eXP2 و موجودی روز، با تیم فنی و فروش «تتا صنعت» تماس بگیرید: 02191091022 . هنگام استعلام، ولتاژ تغذیه 24VDC، اندازه نمایشگر و درگاههای موردنیاز را اعلام کنید. برای لیست قیمت خرید HMI ال اس eXP2 و پیشنهاد فنی، کد دقیق مدل (مثلاً eXP2-0700D) را ارسال کنید تا سازگاری با PLC فعلی بررسی شود.
نتیجهگیری تخصصی
سری اچ ام ای LS eXP2 با نمایشگر TFT، ارتباط شبکه اترنت و سریال، و ابزار مهندسی XP-Builder گزینهای استاندارد برای HMI پنلمونت است. رزولوشنهای 480×272 و 800×480، تغذیه 24VDC و IP65 جلویی نیازهای ماشینسازی و خطوط تولید را پاسخ میدهد. قابلیتهای Modbus، VNC و مدیریت فایل (USB/Micro-SD/FTP) چرخه مهندسی و نگهداری را ساده میکند. برای انتخاب بهینه، اندازه صفحه، رزولوشن و تعداد لینکهای سریال/اترنت را با PLC/درایو پروژه همخوان کنید. از طریق لینک زیر میتوانید به کاتالوگ اچ ام ای LS eXP2 یا دفترچه راهنما HMI ال اس eXP2 دسترسی داشته باشید:
پرسشهای متداول
❓ نرمافزار پیکربندی eXP2 چیست؟
**XP-Builder** برای طراحی صفحات و دانلود/آپلود پروژه استفاده میشود.
❓ آیا eXP2 از **Modbus RTU/TCP** پشتیبانی میکند؟
بله؛ درایورهای متعدد PLC و **Modbus** در منوال/کاتالوگ سری اعلام شده است.
❓ مانیتورینگ از راه دور چگونه انجام میشود؟
با **VNC Server/Client** میتوانید HMI را از **PC** یا یک **HMI دیگر** مشاهده/کنترل کنید.
❓ آیا میتوان فایلهای راهنما/دستورالعمل را روی HMI دید؟
بله؛ **نمایش PDF** روی پنل و **دسترسی FTP** به فایلها پشتیبانی شده است.
❓ کلاس حفاظتی پنل و شرایط محیطی چیست؟
در مدلهای رایج پنلمونت، جلوی پنل **IP65** و دمای کارکرد معمول **0…50°C** است؛ جزئیات هر مدل را در **کاتالوگ/دفترچهٔ eXP2** بررسی کنید.
