اچ ام ای (HMI) ال اس iXP2
مقدمه
سری اچ ام ای LS iXP2 برای مانیتورینگ و کنترل صنعتی با تأکید بر پایداری، سرعت و انعطاف طراحی شده است. نمایشگر TFT رنگی با تاچ خازنی، پردازنده ۲هستهای 1GHz و پورتهای اترنت دوگانه، پاسخگویی سریع و ادغام آسان با شبکه را فراهم میکند. قاب آلومینیومی با IP66/NEMA 4X برای محیطهای سخت و خشن مناسب است. پشتیبانی از HDMI، USB Host/Device، RS-232C و RS-422/485 ادوات جانبی و شبکههای متداول کارخانه را پوشش میدهد. این ترکیب، HMI ال اس iXP2 را گزینهای مناسب برای نوسازی پنلهای قدیمی و پروژههای جدید میکند.
مشخصات فنی اچ ام ای LS iXP2
- نمایشگر و تاچ: پنل TFT رنگی 24-bit (16.7M)، نور پسزمینه LED با عمر 50,000h، تاچ خازنی چندلمسی؛ اندازهها: 8.4″ با 800×600 و 10.4″ / 12.1″ / 15″ با 1024×768. روشنایی و زاویه دید کلاس صنعتی برای اتاقکهای اپراتوری مناسب است.
- پردازنده و حافظه: Dual-Core 1GHz؛ 1GB RAM، 1GB Flash و 1MB Backup RAM برای دادههای حیاتی (Alarm/Recipe/Logging). RTC داخلی و باتری CR2032 (تقریباً 3سال @25°C).

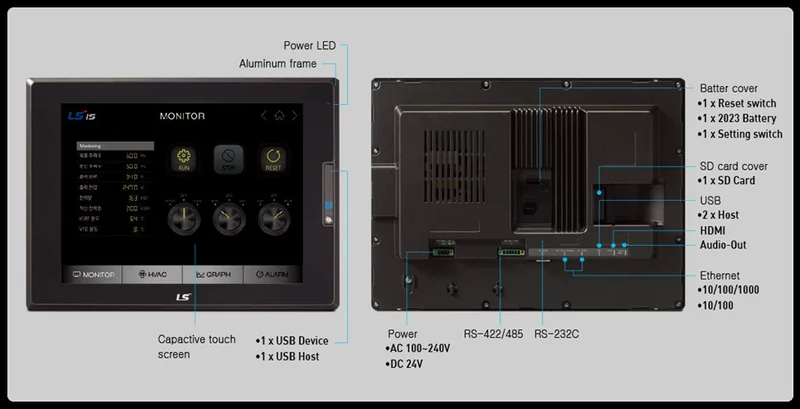

- رابطها: Ethernet×2 (10/100 و 10/100/1000)، HDMI×1، USB Host×3 (۱ جلو + ۲ پشت)، USB Device×1، RS-232C×1، RS-422/485×1، خروجی صوتی بیزر 85dB. Multi-language و انیمیشن، Recipe، Data Logging و Script Launcher پشتیبانی میشوند.
- توان و تغذیه: مدلهای A با AC100–240V و مدلهای D با 24VDC؛ توان نامی بسته به سایز 25–30W.
- حفاظت و تأییدیهها: قاب آلومینیومی با IP66 و همخوان با UL Type 4X / NEMA 4X؛ تأییدیههای CE, KC, UL, IECEx, ATEX, KCs. مدلها دارای ردههای Ex nA IIC T5 Gc و Ex tc IIIC T100°C Dc (IP64) نیز هستند.
- ابعاد و برش پنل (Panel Cutout): بهعنوان نمونه: iXP2-0800 ≈ 240×180×60mm با برش 228.5×158.5mm؛ iXP2-1500 ≈ 395×294×66mm با برش 383.5×282.5mm. وزن حدود 1.87–4.6kg.
- سازگاری نصب: جانشینی یک-به-یک با سری iXP قبلی، برای ارتقا بدون تغییرات مکانیکی عمده. Dual-Monitor/Extension و حرکت(gesture) برای تعویض سریع صفحه/نمایش Trend.
جدول مقایسه مشخصات فنی سریهای مختلف اچ ام ای LS iXP2
اندازه | رزولوشن | Ethernet | Serial | توان مصرفی | تغذیه | برش پنل (mm) | وزن | مدل |

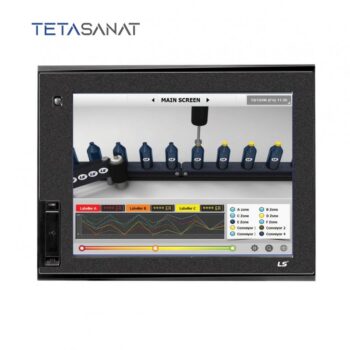

8.4″ | 800×600 | 2ch (10/100, 10/100/1000) | RS-232C×1, RS-422/485×1 | 25W | AC100–240V / 24VDC | 228.5×158.5 | 1.87kg | iXP2-0800A/D |

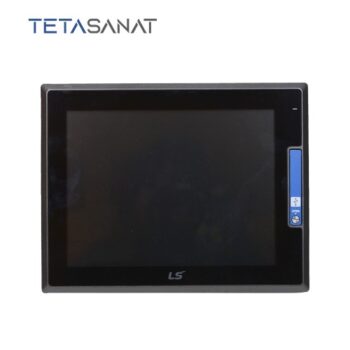

10.4″ | 1024×768 | 2ch | بله | 25W | AC / DC | 259.0×201.0 | 2.35kg | iXP2-1000A/D |
12.1″ | 1024×768 | 2ch | بله | 30W | AC / DC | 301.5×227.5 | 3.0kg | iXP2-1200A/D |
15″ | 1024×768 | 2ch | بله | 30W | AC / DC | 383.5×282.5 | 4.6kg | iXP2-1500A/D |
امکانات نرمافزاری و HMI Runtime
- Trend/History: ثبت و بازنمایی روند فرایند، مرور تاریخچه و گزارشدهی مستقیم از پنل.
- Alarm: مدیریت آلارم با ثبت وقایع و تأیید اپراتور.
- Recipe: ویرایش و بارگذاری پارامترهای کارکردی ماشین.
- Script Launcher: اجرای اسکریپتهای ازپیشتعریفشده برای اتوماسیون وظایف تکراری (Set/Backup/Report).
- Gesture & Multi-Touch: تغییر صفحه با Flick، انتخاب شیء و اعمال ژست برای امنیت و سرعت بیشتر؛ مناسب خطوط با نیاز اپراتوری پیوسته.
پروتکلها و اتصال به شبکه
دو پورت اترنت مستقل، یک مسیر گیگابیتی و یک مسیر Fast Ethernet را فراهم میکند. این ترکیب، جداسازی ترافیک HMI از شبکه کارخانه یا اتصال موازی به PLC/SCADA و MES را ساده میکند. وجود RS-232C و RS-422/485 اتصال به ادوات قدیمی Modbus را ممکن میسازد.
کاربردهای صنعتی اچ ام ای LS iXP2
- ماشینسازی عمومی: ماشینهای بستهبندی، چاپ، لیبل، تزریق، CNC سبک.
- فرایندی پیوسته: آب/فاضلاب، خوراک و دارو، تهویه صنعتی، کمپرسور.
- زیرساخت و انرژی: بویلر، چیلر، پستهای توزیع و مانیتورینگ موتورخانه.
قابلیت IP66، RTC و Data Logging، استفاده در محیطهای مرطوب/گردوغبار بالا را تسهیل میکند. HDMI برای نمایشگر دوم در اتاق کنترل مفید است.
لیست قیمت و راهنمای خرید HMI ال اس سری iXP2
برای تدوین لیست خرید، معیارهای زیر را بهصورت گامبهگام بررسی کنید:
- اندازه و رزولوشن: مطابق فضای تابلو و نیاز اپراتوری (8.4″ تا 15″). 800×600 برای صفحات ساده و 1024×768 برای فضای گرافیکی بیشتر.
- رابط شبکه: اگر دو شبکه جداگانه نیاز است، از نسخههای دو اترنت (10/100/1000 + 10/100) استفاده کنید.
- رابطهای جانبی: نیاز به USB Host برای آرشیو داده/Recipe یا اتصال دانگلها؛ USB Device برای دانلود پروژه؛ HDMI برای مانیتور دوم.
- الزامات محیطی: IP66/NEMA 4X و تأییدیههای CE/UL/ATEX/IECEx برای سایتهای حساس.
- تغذیه: انتخاب بین AC100–240V یا 24VDC با توجه به باس تغذیه تابلو.
قیمت اچ ام ای ال اس iXP2 به اندازه، لوازم جانبی و شرایط بازار وابسته است. برای لیست قیمت HMI ال اس iXP2 و دریافت پیشفاکتور، با تیم فنی «تتا صنعت» 02191091022 تماس بگیرید . در انتخاب بین خرید HMI ال اس iXP2 و جایگزینهای همرده، به ظرفیت حافظه، تعداد پورتها و نیاز به HDMI توجه کنید.
نتیجهگیری تخصصی
LS HMI iXP2 ترکیبی از تاچ خازنی چندنقطهای، CPU دوهستهای 1GHz، اترنت دوگانه و IP66 ارائه میدهد. این مشخصات، کاربری امن و سریع را برای خطوط پیوسته فراهم میکند. Recipe/Logging/Alarm/Script درونساخت، روند مهندسی و نگهداری را ساده میکند. با استفاده از لینک زیر میتوانید کاتالوگ اچ ام ای LS iXP2 و دفترچه راهنما HMI ال اس iXP2 دسترسی داشته باشید:
پرسشهای متداول
❓ آیا HMI الاس **iXP2** دو پورت اترنت دارد؟
بله؛ یک پورت **10/100/1000** و یک پورت **10/100** در دسترس است.
❓ آیا **تاچ چندلمسی** و **Gesture** پشتیبانی میشود؟
بله؛ **Multi-Touch** و جسچر برای تعویض صفحه و تعامل با آبجکتها تعبیه شده است.
❓ امکان ثبت **Trend** و **Alarm** در خود پنل وجود دارد؟
بله؛ **Logging / History / Alarm** و **Recipe** پشتیبانی میشوند.
❓ کلاس حفاظتی پنل چیست؟
قاب آلومینیومی با **IP66** و همخوان با **UL Type 4X / NEMA 4X**؛ تأییدیههای **CE/UL/IECEx/ATEX** نیز ذکر شده است.
❓ تغذیهٔ این مدل به چه صورت است؟
دو نسخه دارد: **A** با **AC 100–240 V** و **D** با **24 VDC**.
