اچ ام ای (HMI) ال اس XP10
مقدمه
اچ ام آی ال اس XP10 دارای نمایشگر تکرنگ 4.1″ با رزولوشن 192×64 میباشد. دو پورت مجزا RS-232 و RS-422/RS-485 دارد. تأمین تغذیه با 24VDC یا 5V از درگاه ارتباطی انجام میشود. نرمافزار Panel Editor برای پیکربندی بهکار میرود. این نسل از XGT Panel روی کاهش سیمکشی، پشتیبانی Modbus و بهرهوری هزینه تمرکز دارد.
مشخصات فنی اچ ام ای LS XP10
نمایشگر:1″ STN تکرنگ، 192×64 px؛ نورپسزمینه LED با مصرف کم.- نوع لمس: بدون تاچ (کلیدمحور). دکمههای F1–F4، ESC، ALM، SET، ENT و چهار کلید جهتی.
- روشنایی/زاویه دید: در کاتالوگ HMI ال اس سری XP10 ذکر عددی ندارد؛ مناسب محیطهای سرپوشیده عمومی. (استنتاج بر مبنای کلاس نمایشگر تکرنگ 4.1″.)
- حافظه پروژه: 256KB فلش؛ System RAM 1000 واژه؛ User area تا 900 واژه.
- RTC: در مدل XP10BKB/DC فعال؛ در XP10BKA/DC غیرفعال.
- درگاهها: RS-232C و RS-422/485 (دو کاناله مستقل). نرخ 1200…
- پروتکلها/درایورها: Modbus RTU/ASCII (Master/Slave)، LS PLC (Cnet/Loader)، Mitsubishi FX، Omron C-mode؛ درایورهای VFD الاس (iS5/iP5A/iV5/iG5A…).
- تأمین توان: 24VDC (21.6…4V) از ترمینال برق یا 5V از پورت ارتباطی LS PLC/INV تا طول 2m. خنککاری با هوا.
- شرایط محیطی: دمای کاری 0…+40°C؛ دمای نگهداری −10…+50°C؛ رطوبت 5–95%RH بدون میعان؛ ارتفاع تا 2000m؛ ایمنی و تداخل مطابق IEC61131-2 و آزمونهای EMC مرتبط.

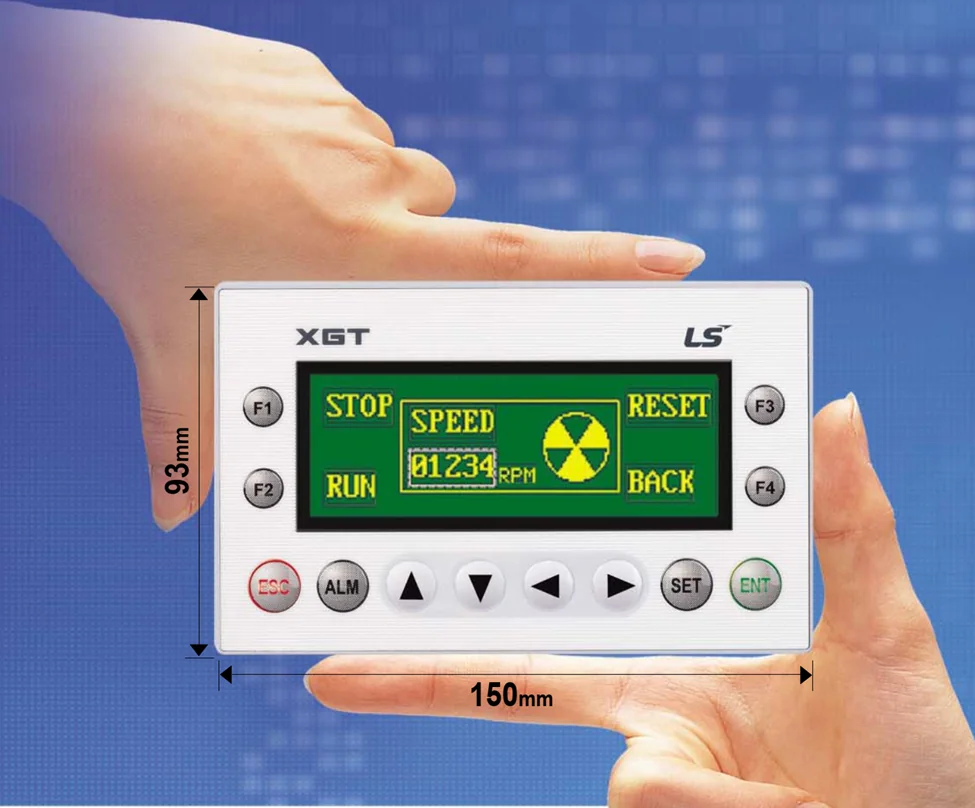

- درجه حفاظت پنل: در اسناد XP10 درجه IP صریح نیامده است؛ نصب توکار در پنل تابلو با برش استاندارد توصیه میشود. ابعاد برش 141×85mm. ابعاد رویه 150×93mm.
- بارقابلیتها (Feature Tags): نمایش عدد/پیام، آلارم و تاریخچه (تا 20 رکورد)، رزرو زمانی بر پایه RTC، گرافهای ساده (Bar/Trend/Pie)، حرکت/چرخش آبجکت بر مبنای مقدار دستگاه.
- نرمافزار و نسخهها: Panel Editor ≥v1.21؛ سیستمعامل پنل ≥v2.0. XP-Builder مربوط به سریهای XP دیگر است و برای XP10 مرجع اصلی Panel Editor است.
- دانلود/آپلود: از طریق RS-232C با سرعت تا 115200bps؛ امکان Upload/Download بخشی از حافظه.

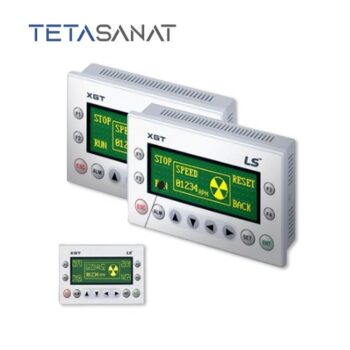

جدول مقایسه مشخصات فنی سریهای مختلف اچ ام ای LS XP10
| XP10BKA/DC | XP10BKB/DC | ویژگی |
| 4.1″ تکرنگ 192×64 | 4.1″ تکرنگ 192×64 | نمایشگر |
| 12 کلید عملکردی | 12 کلید عملکردی | کلیدها |
| RS-232C، RS-422/485 (دو کاناله) | RS-232C، RS-422/485 (دو کاناله) | پورتها |
| ندارد | دارد | RTC |
| 256KB فلش | 256KB فلش | حافظه پروژه |
| 1000W/900W | 1000W/900W + Latch | RAM/ناحیه کاربر |
| 24VDC یا 5V از پورت | 24VDC یا 5V از پورت | تغذیه |
| 141×85mm | 141×85mm | برش پنل |

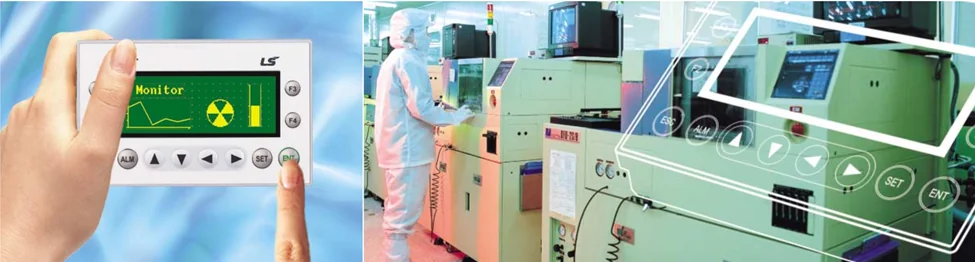

کاربردهای صنعتی اچ ام ای LS XP10
- ماشینسازها: نساجی، بستهبندی، تزریق پلاستیک؛ مانیتورینگ عددی، انتخاب دستور کار، آلارم ساده.
- اتوماسیون ساختمانی: آسانسور، پارکینگ مکانیزه، تهویه مطبوع؛ نمایش وضعیت و خطا.
- درایو/اینورتر: نقش «لودر گرافیکی» برای سریهای VFD الاس (iG5A/iP5A/iS5…) روی RS-485 با Modbus.
لیست قیمت و راهنمای خرید HMI ال اس سری XP10
اچ ام ای LS XP10 انتخاب اقتصادی برای پنلهای کوچک است. هنگام خرید به این نکات توجه کنید:
- مدل را بر اساس نیاز به RTC تعیین کنید (XP10BKB/DC اگر زمانبندی/ثبت آلارم اهمیت دارد).
- رابطها را با PLC/درایو موجود تطبیق دهید (Modbus RTU/ASCII، Cnet الاس، FX، C-mode).
- تأمین توان 24VDC تابلو را در نظر بگیرید؛ در پروژههای جمعوجور میتوان 5V را از PLC/INV تأمین کرد.
- نصب با برش دقیق 141×85mm و رعایت فاصله تهویه انجام شود.
- نرمافزار Panel Editor نسخه بهروز (≥v1.21) بهکار رود.
قیمت اچ ام ای ال اس XP10 به موجودی و شرایط واردات وابسته است. برای لیست قیمت HMI ال اس XP10 و دریافت پیشفاکتور، با «تتا صنعت» تماس بگیرید: 02191091022.
برای خرید HMI ال اس XP10 با گارانتی و مشاوره فنی، مشخصات برق و پروتکل دستگاههای متصل را ارسال کنید تا مدل مناسب پیشنهاد شود.
نتیجهگیری تخصصی
باتوجه به کاتالوگ ، HMI ال اس XP10 راهحل کمهزینه برای واسط اپراتوری ساده است. نمایشگر تکرنگ و کلیدهای عملکردی، کار در محیطهای صنعتی سرپوشیده را پوشش میدهد. دو پورت مجزا RS-232 و RS-485 انعطاف ارتباطی با PLC/درایو را میدهد. مدل BKB با RTC و Latch برای زمانبندی و ثبت آلارم مناسبتر است. اگر نیاز به تاچ خازنی/رنگی، پورت اترنت یا رزولوشن بالاتر دارید، خانوادههای بالاتر XGT Panel (مانند سریهای جدیدتر eXP/iXP) مناسبترند.
برای استعلام موجودی و قیمت اچ ام ای ال اس iXP2 ، با تتا صنعت 02191091022 تماس بگیرید.
پرسشهای متداول
❓ آیا HMI الاس **XP10** از Modbus RTU پشتیبانی میکند؟
بله؛ Modbus RTU/ASCII در نقش **Master/Slave** و همچنین درایورهای اختصاصی برای **LS PLC/VFD** ارائه میشود.
❓ نرمافزار پیکربندی XP10 چیست؟
**Panel Editor** (نسخه توصیهشده v1.21 یا بالاتر). **XP-Builder** مربوط به سریهای XP مبتنی بر CE است، نه XP10.
❓ آیا XP10 تاچ دارد؟
خیر؛ این مدل **کلیدمحور** است و 12 کلید عملکردی دارد.
❓ درجه حفاظت **IP** چقدر است؟
در کاتالوگ XP10 مقدار IP صریح درج نشده؛ نصب توکار با برش استاندارد و **آببندی تابلو** توصیه میشود.
❓ تأمین توان چگونه انجام میشود؟
یا **24VDC** از ترمینال برق، یا **5V** از پورت RS دستگاههای LS (حداکثر کابل 2m).
