اچ ام ای وینتک ( WEINTEK HMI )
مقدمه
این راهنما برای انتخاب HMI WEINTEK توسط مهندسان برق/کنترل نوشته شده است. تمرکز بر مشخصات فنی واقعی، سریها و تفاوتها است. در انتها معیارهای خرید، قیمت hmi وینتک و مسیر دریافت مشاوره ارائه میشود. خروجی این متن، یک فهرست کوتاه از مدلهای مناسب و نکات اجرایی برای خرید است.
همه چیز درباره اچ ام ای وینتک
نمایشگرهای TFT با نور پسزمینه LED، تاچ مقاومتی یا خازنی، RTC داخلی و حافظه پروژه (Flash/RAM) هسته سختافزاری را تشکیل میدهد. پورتهای RS-232/RS-485، Ethernet 10/100 و USB Host/Client در اغلب مدلها وجود دارد. نرمافزار پیکربندی EasyBuilder Pro بههمراه Weincloud EasyAccess 2.0 امکان راهاندازی سریع، Remote Access و مدیریت Trend/Alarm/Recipe را فراهم میکند. (توجه: نرمافزار وینتک «EasyBuilder Pro» است.
مشخصههای مهم در HMI
اندازه نمایشگر از 4.3″ تا 15.6″ و رزولوشن از 480×272 تا 1920×1080 دیده میشود. روشنایی cd/m² معمولاً 350–530 است؛ زاویه دید در مدلهای WVA به ≈89° هر طرف میرسد. تاچ خازنی در سریهای cMT X (چندلمسی) و تاچ مقاومتی در بسیاری از مدلهای iE/iP استفاده میشود. درجه حفاظت جلوی پنل عموماً NEMA4/IP65 یا NEMA4/IP66 است. تغذیه استاندارد 24VDC با ایزولاسیون داخلی و محدوده دمای عملکرد 0…50°C است.

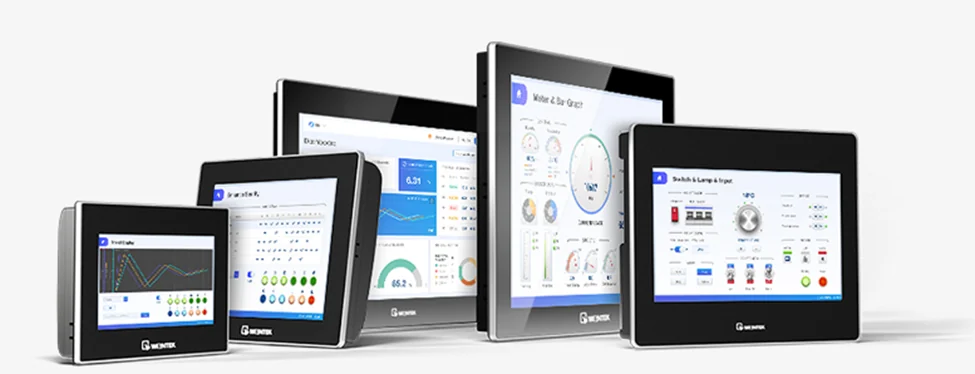

انواع HMI وینتک
سری iE
گزینهای پرکاربرد برای پروژههای استاندارد. نمایشگرهای 4.3″ تا 10.1″، تاچ مقاومتی 4-wire، IP65 جلوی پنل و Ethernet/Serial در دسترس است. نمونه MT8051iE/MT8071iE با 400–450 cd/m²، Flash/RAM 128MB و دمای کاری 0…50°C عرضه میشود. EasyBuilder Pro و EasyAccess 2.0 پشتیبانی میشوند.

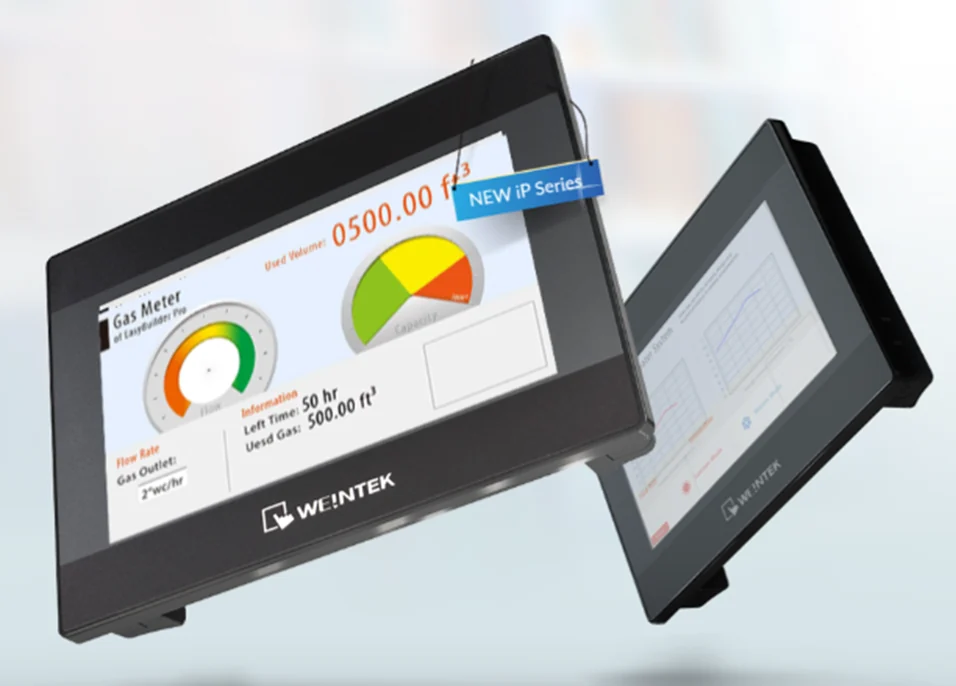

سری iP
سری iP روی سازگاری گسترده سریال و Ethernet تمرکز دارد. مدلهایی مثل MT8051iP/MT8072iP/MT8102iP با نمایشگر 4.3″، 7″، 10.1″، روشنایی 350–450 cd/m²، IP65 جلوی پنل، برش پنل مشخص، و تغذیه 24±20%VDC ارائه میشود. برخی مدلها RS-485 دو ایزوله دارند.
سری cMT
این سری معماری Server/Client را ارائه میکند؛ پردازش داده و رابط کاربری قابل تفکیک است. قابلیتهای ارتباطی وسیع، ادغام داده، MQTT/OPC UA و اپلیکیشنهای مانیتورینگ موبایل از نقاط قوت هستند.
سری cMT X
cMT X با پردازندههای چندهستهای، تاچ خازنی چندلمسی و رزولوشنهای بالا عرضه میشود. نمونه cMT3162X با نمایشگر 15.6″ 1920×1080، تاچ خازنی یکپارچه، Flash 4GB، RAM 1GB، دو Ethernet و NEMA4/IP66 جلوی پنل ارائه شده است. مدلهای کوچکتر مانند cMT3072XP رزولوشن 1024×600، چندلمسی و CPU چهارهستهای دارند.
جدول مقایسه سریهای HMI وینتک
| اندازههای رایج | نوع تاچ | نمونه رزولوشن | روشنایی (تقریبی) | جلوی پنل | نرمافزار | سری |
| 4.3″–10.1″ | مقاومتی | 480×272 تا 1024×600 | ≈350–450 cd/m² | NEMA4/IP65 | EasyBuilder Pro | iE |
| 4.3″–10.1″ | مقاومتی | 480×272 تا 1024×600 | ≈350–450 cd/m² | NEMA4/IP65 | EasyBuilder Pro | iP |
| 7″–12.1″ | مقاومتی/خازنی | 800×480 تا 1024×768 | ≈350–530 cd/m² | NEMA4/IP65 | EasyBuilder Pro | cMT |
| 4.3″–15.6″ | خازنی چندلمسی | 800×480 تا 1920×1080 | ≈300–530 cd/m² | NEMA4/IP65/66 | EasyBuilder Pro | cMT X |
برای اطلاعات بیشتر میتوانید به کاتالوگ hmi وینتک مراجعه کنید.
کاربردهای صنعتی
در بستهبندی و نوارنقاله، مدلهای iE/iP با RS-485 و Modbus RTU پاسخگو هستند. در مانیتورینگ فرایند با نیاز به یکپارچهسازی SCADA/OPC UA/MQTT، سریهای cMT/cMT X انتخاب بهتریاند. در محیطهای پرنور، مدلهای با روشنایی ≥500 cd/m² پیشنهاد میشوند. برای تابلوهای فضای نیمهصنعتی، جلوی پنل IP65/66 مزیت مهمی است.
راهنمای خرید HMI وینتک (معیارها)
- اندازه/رزولوشن: با توجه به چگالی اطلاعات، 7″ 800×480 حداقل رایج است؛ برای نمودارهای دقیق، 10.1″ 1024×600 یا بالاتر انتخاب شود.
- تاچ:عملیات دستکش/روغن → مقاومتی؛ ژستهای چندلمسی و UI مدرن → خازنی (cMT X).
- درگاه/شبکه: Modbus RTU/TCP پایه است؛ در پروژههای IIoT از OPC UA/MQTT در cMT/cMT X بهره بگیرید.
- ظرفیت پروژه: Flash/RAM بالاتر در صفحات گرافیکی سنگین اهمیت دارد.
- محیط نصب: دمای 0…50°C، رطوبت 10–90% بدون میعان، جلوی پنل IP65/66 و الزامات EMC را کنترل کنید.
- یکپارچگی با PLC موجود: درایور PLC مقصد را در EasyBuilder Pro بررسی کنید.
لیست قیمت HMI وینتک (نحوه برآورد)
قیمت خرید hmi وینتک تابع سری، اندازه نمایشگر، نوع تاچ، تعداد پورتها و امکانات IIoT است. سری iE/iP اقتصادیتر هستند. cMT X بهدلیل پردازنده قوی و تاچ خازنی گرانتر است.
برای دریافت «لیست قیمت اچ ام ای وینتک»، پیکربندی فنی و موجودی، با تتا صنعت 02191091022 تماس بگیرید.
نتیجهگیری تخصصی
طبق دفترچه راهنما hmi وینتک اگر معیار اصلی، قیمت و سادگی راهاندازی است، سری iE/iP کفایت دارد. برای اتصالهای پیشرفته، OPC UA/MQTT و مانیتورینگ چندسکویی، cMT/cMT X انتخاب حرفهای است. درجه حفاظت NEMA4/IP65/66 و تغذیه 24VDC، نصب صنعتی را مطمئن میکند. با تطبیق رزولوشن و روشنایی با محیط، تجربه کاربری بهتر خواهد شد.
پرسشهای متداول
❓ آیا همهٔ مدلها IP65 هستند؟
در اغلب مدلها **جلوی پنل NEMA 4 / IP65** است؛ در بعضی مدلهای **cMT X** درجهٔ حفاظت **IP66** اعلام شده است.
❓ نرمافزار راهاندازی چیست؟
**EasyBuilder Pro**؛ برای دسترسی راهدور از **Weincloud EasyAccess 2.0** استفاده میشود. (*DOPSoft مربوط به DELTA است.*)
❓ کدام سری برای **OPC UA / MQTT** مناسبتر است؟
سریهای **cMT / cMT X** مخصوص ادغام داده و **IIoT** طراحی شدهاند.
❓ حداکثر رزولوشن و اندازه؟
در **cMT3162X** تا **15.6"** با وضوح **1920×1080** میرسد.
❓ شرایط محیطی عمومی چیست؟
دمای کاری معمول **0…50°C**، رطوبت **10–90% RH**، و جلوی پنل **IP65/66** (بسته به مدل).
