اچ ام ای (HMI) وینتک سری IP
مقدمه
سری HMI وینتک IP برای پروژههای صنعتی با بودجه بهینه طراحی شده است. نمایشگر TFT، تاچ مقاومتی، ورودی تغذیه 10.5–28VDC و پنل جلو با NEMA4/IP65 در همه مدلها مشترک است. نرمافزار EasyBuilder Pro و پشتیبانی گسترده از پروتکلها، راهاندازی را سریع میکند. دادههای این صفحه بر اساس کاتالوگ رسمی HMI وینتک IP گردآوری شده است.
مشخصات فنی HMI وینتک IP
- نمایشگر و تاچ: TFT رنگی 16.7M؛ تاچ 4-wire resistive. اندازهها: 4.3″، 7″، 10.1″. رزولوشنها: 480×272، 800×480، 1024×600. روشنایی مدلها 300–400cd/m²، کنتراست 500:1.
- زاویه دید: تا 70/70/80/80 (T/B/L/R) در MT8102iP.
- پردازنده/حافظه: ARM RISC 528–600MHz، 128MB RAM و 128MB Flash.
- درگاهها: Ethernet 10/100، USB Host 2.0، COMها شامل RS-232 و RS-485 2W/4W
- RTC و ایزولاسیون: RTC داخلی و Power Isolation داخلی. برخی مدلها از RS-485 ایزوله بهره میبرند.
- توان/تغذیه: 10.5–28VDC؛ نمونه مصرف: MT8102iP حدود 650mA@24VDC.
- شرایط محیطی: کارکرد 0…50°C، رطوبت 10–90%RH بدون میعان؛ پنل جلو IP65/NEMA4.
- نرمافزار: EasyBuilder Pro با امکانات Trend/Alarm/Recipe/VNC/OPC UA Client/MQTT (بسته به مدل). Weincloud / EasyAccess 2.0 برای دسترسی از راهدور و داشبورد ابری.
جدول جامع ویژگیهای نرمافزار و مقایسه iE/XE/iP در کاتالوگ اچ ام ای وینتک IP آمده است و برای تبیین جایگاه سری IP نسبت به iE/XE استفاده شده است.
معرفی کلی WEINTEK HMI IP
سری WEINTEK HMI IP نسخه اقتصادی با تمرکز بر قابلیتهای اصلی مانیتورینگ و اینترفیس اپراتور است. مدلها با RTC، Power Isolation و پنل جلو IP65 عرضه میشوند و برای کاربردهای ماشینسازی، پکیجهای HVAC و خطوط مونتاژ مناسباند. EasyBuilder Pro با کتابخانه اشیاء و سازگاری گسترده با PLCهای بازار، هزینه مهندسی را کاهش میدهد.
جدول مقایسه مشخصات فنی سریهای مختلف HMI وینتک IP
| اندازه/رزولوشن | پورتهای سریال | USB Host | حافظه (RAM/Flash) | ولتاژ و جریان | ابعاد برش (Panel Cutout) | نکته شاخص | مدل |

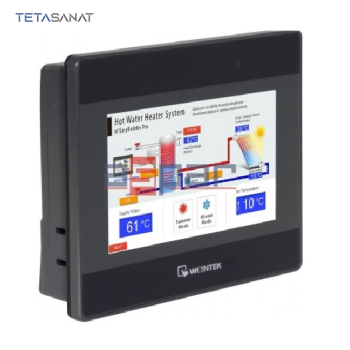

| 4.3″ 480×272 | COM1: RS-232/RS-485 2W/4W؛ COM3: RS-485 2W | USB 2.0×1 | 128/128MB | 400mA@24VDC | 119×93mm | اقتصادی و کوچک | MT8051iP |

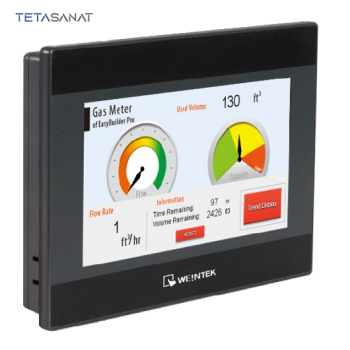

| 7″ 800×480 | COM1: RS-232؛ COM2: RS-485 2W/4W | USB 2.0×1 | 128/128MB | 500mA@24VDC | 192×138mm | پرکاربرد در ماشینسازی | MT8071iP |
| 7″ 800×480 | COM2: RS-485 2W/4W (MPI 187.5K) | USB 2.0×1 | 128/128MB | 450mA@24VDC | 192×138mm | نسخه بهینه پورتها | MT8071iP2 |

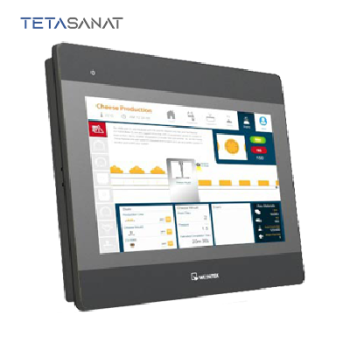

| 10.1″ 1024×600 | Con.A: RS-485 2W/4W؛ Con.B: RS-232 | USB 2.0×1 | 128/128MB | 650mA@24VDC | 260×202mm | زاویه دید بهتر؛ 50,000h بکلایت | MT8102iP |
امکانات نرمافزاری کلیدی (EasyBuilder Pro)
Trend / Alarm / Recipe / VNC Server برای پایش، اعلان و سرویس از راهدور.- OPC UA Client و MQTT برای یکپارچگی SCADA/IIoT. برای Weincloud (EasyAccess 2.0 و Dashboard) راهکار ابری ارائه میشود.
- Template در EasyBuilder Pro سرعت طراحی صفحات را افزایش میدهد.
کاربردهای صنعتی HMI وینتک سری IP
- OEM ماشینسازی سبک تا متوسط: خطوط مونتاژ، بستهبندی، لیبلینگ، تزریق پلاستیک. رزولوشن 800×480 یا 1024×600 برای دیتای گرافیکی کافی است.
- HVAC/پمپ و کمپرسور: Recipe و Alarm لاگ برای مدیریت .
- تجهیزات جانبی و کنترلپنلهای توزیعشده: اندازه 4.3″ برای پنلهای محدود مناسب است.
لیست قیمت و راهنمای خرید HMI وینتک سری IP
خرید HMI وینتک IP را بر اساس اندازه، رزولوشن، نیاز به RS-485 ایزوله، فضای تابلو و سطح روشنایی انتخاب کنید. در پروژههای با فاصله اپراتور، 10.1″ دید بهتری میدهد. برای تابلوهای فشرده، 7″ یا 4.3″ بهینه است.
لیست قیمت HMI WEINTEK IP متغیر است و با شرایط بازار تغییر میکند. برای قیمت اچ ام ای وینتک IP و دریافت پیشفاکتور بروز، با تتا صنعت 02191091022 تماس بگیرید . بررسی اصالت، گارانتی و تطابق کد سفارش با کاتالوگ HMI وینتک IP ضروری است.
نتیجهگیری تخصصی
اگر معیار اصلی قیمت/کارایی است، WEINTEK HMI IP انتخاب منطقی برای اکثریت پروژههای عمومی است. MT8071iP/MT8071iP2 بیشترین توازن را بین اندازه، رزولوشن و پورتها دارند. در کابینتهای HMI با گرافیک بیشتر، MT8102iP بهدلیل رزولوشن 1024×600 و زاویه دید بهتر توصیه میشود. برای پنلهای کوچک، MT8051iP اقتصادی است. پشتیبانی نرمافزاری وینتک، ریسک یکپارچگی با PLC را کاهش میدهد.
قیمت اچ ام ای وینتک IP — استعلام لحظهای: برای دریافت لیست قیمت HMI WEINTEK IP و مشاوره انتخاب مدل، با تتا صنعت 02191091022 تماس بگیرید یا در واتساپ/تلگرام پیام دهید.
پرسشهای متداول
❓ آیا سری **iP** از **OPC UA Client** پشتیبانی میکند؟
بله؛ در فهرست قابلیتهای نرمافزار برای سریهای **iE/XE/iP** آمده است. سطح و جزئیات پشتیبانی به **مدل** و **ورژن پروژه/فریمور** وابسته است.
❓ آیا دسترسی راهدور و پایش ابری ممکن است؟
بله؛ از **Weincloud** (شامل **EasyAccess 2.0** و **Dashboard**) میتوانید استفاده کنید؛ نیازمند تنظیمات نرمافزار و مجوزهای مربوط است.
❓ کلاس حفاظتی پنل جلو چیست؟
در همهٔ مدلهای **iP**، پنل جلو **NEMA 4 / IP65** اعلام شده است؛ **نصب صحیح پنلی** الزامی است.
❓ تفاوت **MT8071iP** و **MT8071iP2** چیست؟
هر دو **7″، 800×480** هستند؛ در **iP2** تغییراتی در **پورتهای سریال** و **پشتیبانی MPI 187.5K** روی **COM2 RS-485** اضافه شده است.
❓ دمای کارکرد سری **iP** چقدر است؟
دامنهٔ معمول **0…50°C** و **10–90% RH** بدون میعان؛ جزئیات دقیق هر مدل را در **دیتاشیت** بررسی کنید.
