مقدمه

اگر قصد خرید پی ال سی دلتا AH از یک نمایندگی رسمی  PLC دلتا را دارید، این متن یک راهنمای فنی برای انتخاب و خرید PLC دلتا سری AH است . PLC دلتا سری AH یک پلتفرم ماژولار برای پروژه‌ های میان‌رده تا سطح‌ بالاست؛ با هسته 32-bit، -، توسعه‌ی محلی و ریموت گسترده، I/O هات‌سوآپ و اکوسیستم نرم‌افزاری یکپارچه ISPSoft با پنج زبان برنامه‌نویسی. گزینه‌های Redundant CPU، شبکه‌ های صنعتی متنوع و کنترل حرکت پیشرفته، AH را برای فرآیند، ماشین‌ سازی و سامانه‌ های تاسیساتی مناسب می‌کند. در انتها یک چک‌لیست خرید، توضیح وابستگی قیمت و بخش پرسش‌های متداول در رابطه با  خرید پی ال سی دلتا AH از  نمایندگی رسمی  PLC دلتا ارائه می‌شود.

مشخصات فنی PLC ( پی ال سی ) دلتا سری AH

• پردازنده و سیستم‌عامل: CPUهای 32-bit با (realtime operation system)RTOS؛ سرعت اجرای دستور LD=0.02µs در مدل‌های منتخب.
• ظرفیت برنامه/داده: تا 1M steps (4MB) در AHCPU560-EN2؛ رجیستر داده D/L تا 256k/256k words و B برای FBها تا 4096k words.
• ماکزیمم نقاط I/O: محلی تا 4,352 ورودی خروجی دیجیتال؛ آنالوگ تا 544 کانال؛ ریموت بیش از 100,000 نقطه.
• پورت‌های مجتمع CPU: ترکیب RS-232/422/485 ایزوله، Mini-USB، Ethernet (در مدل‌های EN/EN2)، اسلات SD/SDHC (تا 32GB).
• شبکه‌ها/پروتکل‌ها: Modbus RTU/ASCII، Modbus TCP، EtherNet/IP (در سری‌های EN با پسوند 5_1 و 560-EN2)، و مدل DNP3 (AHCPU521-DNP).
• زمان‌سنج/باتری: RTC داخلی با حفظ زمان تا 30 روز بدون تغذیه؛ بدون نیاز به باتری.
• شرایط محیطی: کارکرد −20…+60°C و 5–95%RH (بدون میعان)؛ نگه‌داری −40…+70°C.
• توسعه‌ی رک‌ها: حداکثر 7 رک توسعه محلی؛ فاصله بین دو رک تا 100m یا 2km با فیبر (مجموع تا 700m/14km).
• هات‌سوآپ hot swapp I/O: به عبارتی به تعویض ماژول‌های DIO/AIO بدون توقف CPU گفته میشود.
• Redundancy : AHCPU560-EN2 با زمان سوئیچ‌اور 20ms، سینک فیبر داخلی و پشتیبانی از Backplane ریداندانت.
• نرم‌افزار: ISPSoft V3 (LD/FBD/SFC/IL/ST)، پیکربندی سخت‌افزار/شبکه تصویری، PLC Link/Ether Link، Data Tracer/Logger، لایبرری کاربری، Taskها و مانیتورینگ.

معرفی کلی سری/ماژول‌های AH

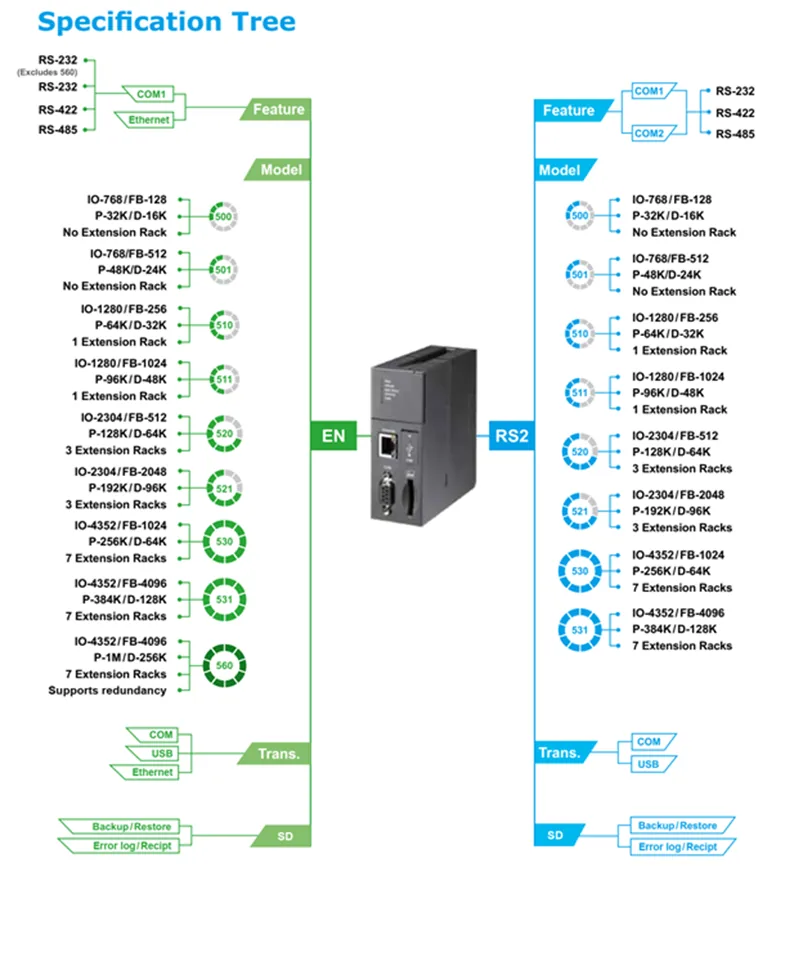

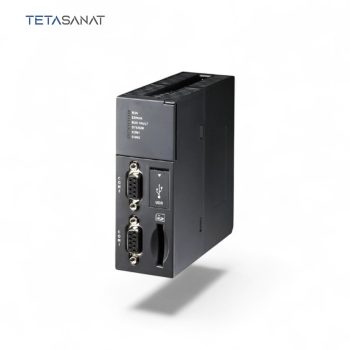

• CPU ماژول‌ها: از AHCPU500 تا AHCPU531 برای کاربردهای استاندارد، و AHCPU560-EN2 برای سیستم‌های ریداندانت/High-end. تفاوت‌ها در ظرفیت برنامه، تعداد رک توسعه، و وجود Ethernet/EN2 است.

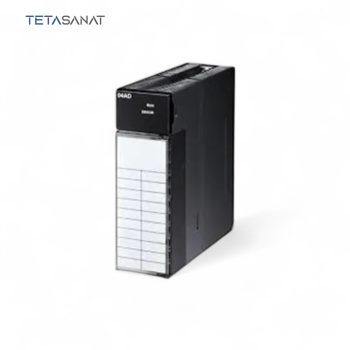

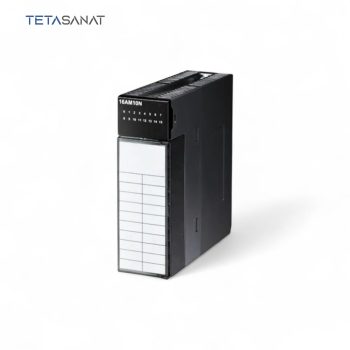

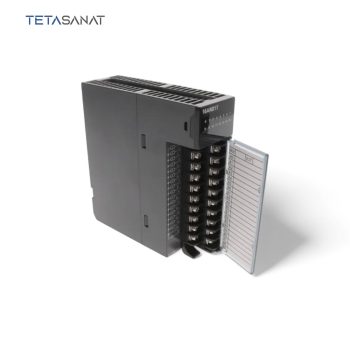

• ماژول‌های I/O دیجیتال/آنالوگ/دما: تنوع 16/32/64DI/DO با ترانزیستوری/رله/ترایاک، آنالوگ 16-bit ورودی/خروجی، ماژول‌های RTD/TC (رزولوشن 0.1°C) و نسخه‌ی AH08PTG-5A با ایزولاسیون کانال-به-کانال. هات‌سوآپ، ایزولاسیون سیگنال و وضعیت LED در دسترس است.
• شبکه و RTU: کارت‌های Ethernet (AH10EN/AH15EN)، Serial (AH10/15SCM)، DeviceNet/PROFIBUS/CANopen/EtherNet/IP و RTUهای DNET/PFBS/ETHN برای ریموت I/O.

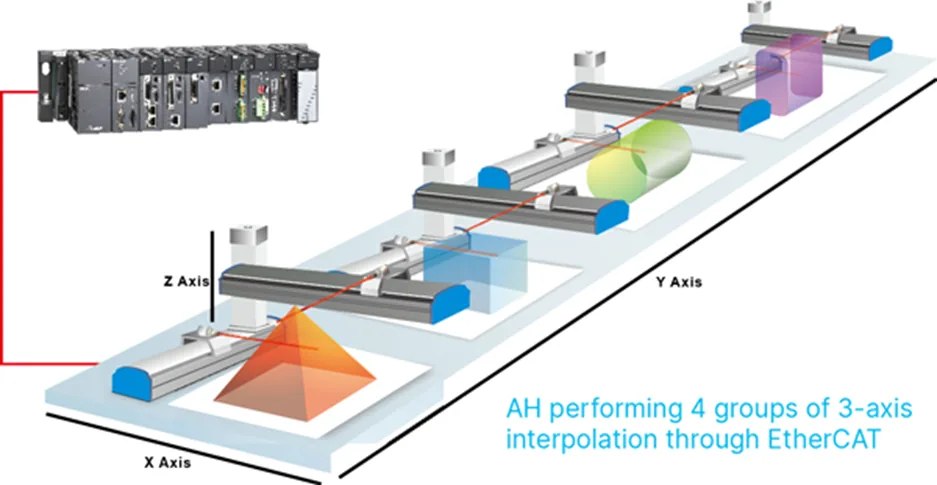

• Motion Control: سه راهکار Pulse-train، DMCNET، EtherCAT. خروجی پالس تا 1MHz؛ زمان سینک EtherCAT برای 8/16/32 محور به ترتیب 0.5/1/2ms؛ DMCNET با سینک 12 محور 1ms. امکانات E-Cam، G-code (به‌جز EtherCAT)
• ریداندانت CPU و بک‌پلین: بک‌پلین‌های MR1/ER1 با منبع تغذیه و پورت‌های ریداندانت؛ توپولوژی رینگ DLR و Star؛ سوئیچ‌اور 20ms.
• ابعاد: ماژول‌های 110×35×103mm (نمونه‌ی عمومی ماژول‌ها) و بک‌پلین‌های 4 تا 12 اسلات.

جدول مقایسه CPUهای سری AH

داده‌های جدول از جداول CPU Selection / Ordering Information استخراج شده‌اند. جزئیات ظرفیت، رک توسعه، پورت‌ها، پروتکل‌ها و کارت حافظه در صفحات مربوطه ذکر شده است.

کاربردهای صنعتی PLC ( پی ال سی ) دلتا سری AH

• ماشین آلات بزرگ با اینرسی بالا: لوکال I/O گسترده و سرعت اجرای بالا، کاهش سیم‌کشی و حذف پیچیدگی RIO؛ مناسب نساجی/چاپ/اکستروژن.
• فرآیندهای تاسیساتی (HVAC/FMCS): PLC Link/Ether Link برای تبادل داده بدون برنامه‌نویسی بین استیشن‌ها؛ ساختار چند استیشن روی لایه کنترل.
• Motion چندمحوره: DMCNET/EtherCAT با سینک زیر 1–2ms برای 8–32 محور، اینترپولاسیون خطی/قوسی/هلیکال.
• سامانه‌های بحرانی: معماری ریداندانت با سوئیچ‌اور 20ms برای پیوستگی سرویس.

لیست قیمت  خرید PLC دلتا سری AH: پارامترهای اثرگذار و استعلام قیمت پی ال سی دلتا سری AH و کاتالوگ پی ال سی دلتا AH

منطق قیمت‌گذاری:
قیمت نهایی پی ال سی ذلتا سری AH تابع مدل CPU (ظرفیت برنامه و پورت‌ها)، تعداد رک‌های توسعه، کارت‌های I/O (DI/DO/AI/AO/RTD/TC)، ماژول‌های شبکه/RTU، Motion (PM/MC/EMC)، و نیاز به Redundancy است. در پروژه‌های Motion، هزینه‌ی محورهای تحت کنترل (Pulse/DMCNET/EtherCAT) و ترمینال‌ها/کانکتورها نیز لحاظ می‌شود.

چک‌لیست انتخاب:

1. بار کاری/منطق: حجم برنامه (k-steps) و سرعت اسکن (0.02µs vs 0.1µs).
2. I/O: تعداد و نوع DI/DO و AI/AO با امکان هات‌سوآپ و رزولوشن 16-bit.
3. شبکه: Modbus TCP، EtherNet/IP، DeviceNet/PROFIBUS/CANopen برحسب سیستم بالادستی/درایوها/HMI.
4. Motion: تعداد محورها، نیاز به E-Cam/G-code، نرخ سینک، نوع سرو (ASDA-A2/…).
5. محیط: دما/رطوبت سایت، نیاز به ریداندنسی، طول و توپولوژی توسعه (100m/2km فیبر).

 قیمت پی ال سی دیتا سری AH و مشاوره : برای دریافت قیمت PLC دلتا سری AH و انتخاب پیکربندی بهینه با توجه به I/O، شبکه و شرایط محیطی: تماس با تتا صنعت 02191091022.

نتیجه‌گیری تخصصی

اگر نیاز به مقیاس‌پذیری I/O، شبکه‌های صنعتی متعدد، Motion پیشرفته و گزینه‌ی Redundancy دارید، مطابق با کاتالوگ پی ال سی ( PLC ) دلتا AH نقطه تعادل توان/هزینه در رده Mid/High است. انتخاب CPU را بر اساس k-steps، رک توسعه و پروتکل‌ها انجام دهید؛ سپس ماژول‌های I/O/شبکه/Motion را مطابق سناریو صنعتی تکمیل کنید.
