پی ال سی دلتا سری AS (Delta AS/AX-3 PLC)
مقدمه
PLC دلتا سری AS خانوادهای ماژولار و میانرده برای اتوماسیون تجهیزات صنعتی است. هستهی CPU اختصاصی 32-بیتی، اسکن پرسرعت و توسعهپذیری تا 1,024 ورودی و خروجی I/O ارائه میکند. یکپارچگی شبکهای، ابزار مهندسی DIADesigner و گزینههای Motion، سری AS را برای خطوط بستهبندی، برچسبزنی، نساجی و تجهیزات الکترونیک مناسب میکند.
مشخصات فنی PLC دلتا سری AS
معماری و کارایی:
CPU اختصاصی 32-بیتی؛ سرعت اجرای LD: 25ns (AS100/200/300). ظرفیت برنامه: 64k–(AS100/200/300) 128k step. ظرفیت I/O واقعی: تا 1,024 نقطه
Motion و HS-I/O (CPUهای AS100/200/300):
- پالس خروجی: تا 6 محور200kHz (مدلهای ترانزیستوری AS332/AS320؛ MT)
- کانتر پرسرعت: تا 6کانال200kHz؛ در AS324MT-A: 2کانال4MHz و 4کانال200kHz.
- پالس خروجی: تا 6 محور200kHz (مدلهای ترانزیستوری AS332/AS320؛ MT)
I/O داخلی CPU (نمونهها):

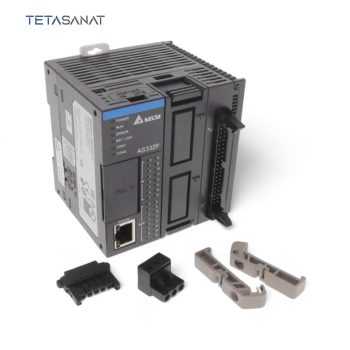

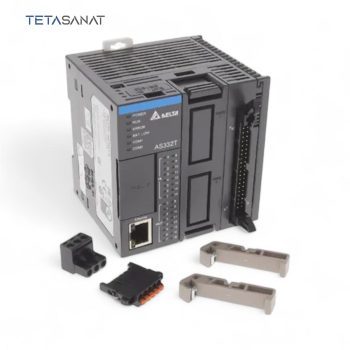

- AS332T/P-A: 16DI/16DO؛

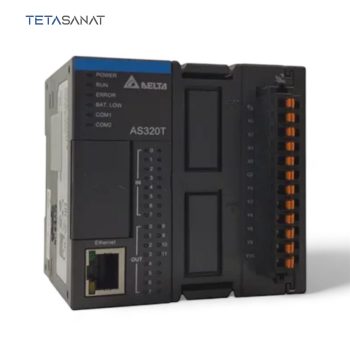

- AS320T/P-B: 8DI/12DO؛

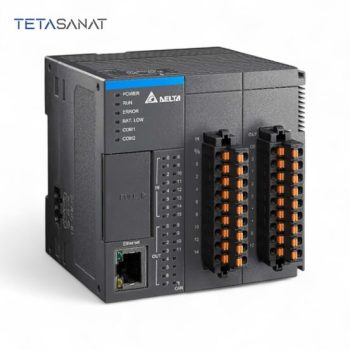

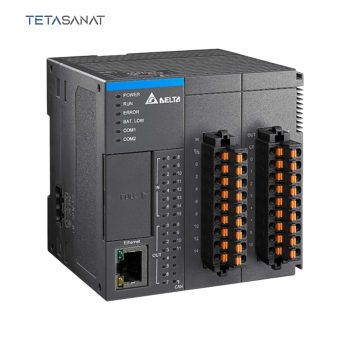

- AS218TX/PX/RX-A: 8DI/6DO+2AI/2AO.
- نوع DO در مدلها: NPN/PNP/Relay مطابق پسوند.

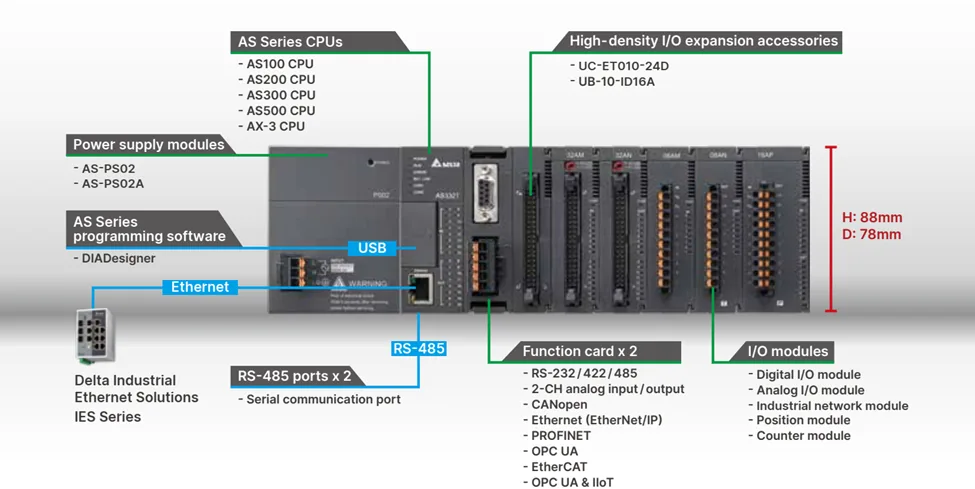

پورتها و پروتکلها:
USB، Ethernet، RS-485×2؛ EtherNet/IP و Modbus/Modbus TCP بهصورت استاندارد؛ CANopen DS301 و Remote I/O/Position با کارت AS-FCOPM؛ کارتهای اختیاری: RS-232/422/485، PROFINET، EtherCAT، OPC UA، IIoT/FTP.
RTC و پشتیبان داده:
RTC با باتری سکهای CR1620؛ پشتیبانگیری بدون باتری برای برنامه (Flash) و ناحیه لاتچ (MRAM).
نرمافزار:
DIADesigner (پیکربندی شبکه/ماژول، تشخیص، Logger/Tracer، برنامهنویسی چندزبانه: LD، ST، C، SFC).
شبکه صنعتی:
EtherNet/IP با 32 اتصال CIP (AS300) و بهروزرسانی داده در یک اسکن؛ راهکار RIO مبتنی بر CANopen (تا 15 استیشن RIO).
فرمفکتور و نصب:
طراحی Rackless، نصب روی ریل DIN، ارتفاع 88mm، ترمینال فنری بدون پیچ، قفل مقاوم برای نصب/جداسازی سریع.
- شرایط محیطی و کلاس حفاظت: کارکرد −20…+60°C، رطوبت 5–95% بدون میعان، IP20، پوشش محافظ (Conformal Coating)؛ لرزش/شوک مطابق IEC 61131-2.
معرفی کلی زیرسریها و ماژولهای PLC دلتا در خانواده AS/AX-3
AS Series Standard CPU (AS100/200/300):
کنترل منطقی عمومی با HS-I/O و شبکههای Modbus TCP/EtherNet/IP؛ توسعه تا 1,024 I/O و 32 ماژول؛ قابلیت CANopen با کارت.
AS Series Motion CPU (AS500):
پردازنده 1GHz؛ Motion مبتنی بر EtherCAT/کاناوپن؛ 16DI/8DO داخلی؛ انکدر افزایشی×2 و SSI×1؛ ظرفیت برنامه 20MB؛ تا 64 محور EtherCAT در مدلهای EST؛ دستورات Position/Velocity/Torque، Interpolation، G-code، E-CAM/E-Gear.

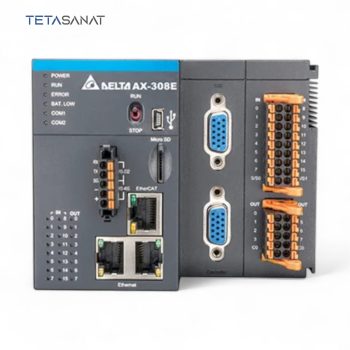

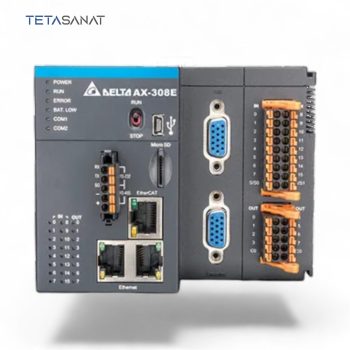

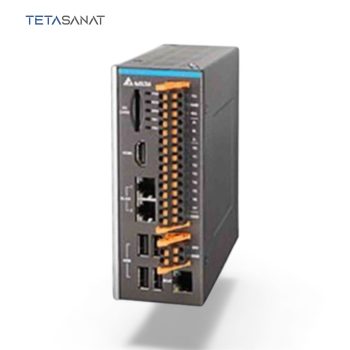

AX-3 Series CODESYS CPU:
پلتفرم CODESYS (IEC 61131-3) با تاخیر اجرای 2–5ns (تا 1.6ns در AX-332EP)؛ EtherCAT Motion تا 64 محور(+PTO)؛ OPC UA Server؛ Ethernet Switch؛ گزینههای با/بدون I/O داخلی.
Expansion Modules (AS/AX-3):
Digital I/O:
ورودیهای 8/16/32/64 تایی؛ خروجیهای ترانزیستوری NPN/PNP یا رلهای؛ نسخههای High-Density با کانکتور MIL.
Analog I/O:
- ورودی 12–16bit، خروجی 12bit؛ AI/AO ولتاژ/جریان؛ ماژولهای High-Speed AI (20µs/کانال).
Special:
ماژول پالس (PTO)، کانتر پرسرعت، RTD/TC، Load Cell، EtherCAT RIO، سریال SCM، DeviceNet، IO-Link.
جدول مقایسهای خلاصه سریهای دلتا مرتبط با «PLC دلتا AS»
نکته: مقادیر نمونهای و مبتنی بر دیتاشیت و کاتالوگ پی ال سی دلتا AS میباشند؛ برای هر پروژه، مدل دقیق CPU/ماژول را تطبیق دهید.
| ولتاژ تغذیه | DI/DO داخلی (نمونه) | رزولوشن آنالوگ | ظرفیت برنامه/داده | پروتکلها/پورتها | IP/دما | خانواده/CPU |
| 24VDC (CPU)، تغذیه شاسی با AS-PS02/02A:100–240VAC | تا 32DI/32DO (مدلمحور) | AI:16bit، AO:12bit (در ماژولها) | 64k step | USB، RS-485×2، Ethernet؛ Modbus/TCP، EtherNet/IP؛ CANopen با کارت | IP20، −20…+60°C | AS100/200 |
| 24VDC (CPU)، PS:100–240VAC | AS332:16/16؛ AS320:8/12 | — (از طریق ماژول) | 128k step | فزون بر بالا: Micro-SD؛ 32 اتصاال CIP؛ RIO CANopen | IP20، −20…+60°C | AS300 |
| 24VDC (CPU)، PS:100–240VAC | 16DI/8DO | — (از طریق ماژول) | Program:20MB، Data:20MB؛ CPU:1GHz | USB، RS-232/485، Ethernet؛ EtherCAT/CANopen Motion، EtherNet/IP، Modbus | IP20، −20…+60°C | AS500 (Motion) |
| 24VDC (CPU)، PS:100–240VAC | برخی مدلها 16DI/8DO | — (از طریق ماژول) | 8MB (تا 128MB در AX-332EP) | USB، RS-232/422/485، Ethernet(1G/سوئیچ)، EtherCAT، OPC UA | IP20، −20…+55°C (AX) | AX-3 (CODESYS) |
کاربردهای صنعتی PLC دلتا سری AS
- ماشینسازی سبک تا میانرده: بستهبندی افقی/عمودی، لیبلینگ، پرکن، چاپ، با نیاز به HS-I/O و هماهنگی چندمحوره محدود.
- سامانههای توزیع I/O و اسکادا: RIO مبتنی بر CANopen، EtherNet/IP برای ادغام با درایوها/HMI/سوئیچهای صنعتی؛ مناسب خطوط چندایستگاهی.
- موشن پیشرفته: اگر تعداد محور بالا، همزمانسازی زیرمیلیثانیه یا G-code لازم است، AS500 یا AX-3 با EtherCAT پیشنهاد میشود.
لیست قیمت و راهنمای خرید PLC ( پی ال سی )دلتا سری AS
عوامل موثردر قیمت خرید پی ال سی دلتا AS موراد زیر میباشد:
- مدل CPU: ظرفیت برنامه، I/O داخلی، قابلیت Motion/شبکه (AS300 اقتصادی، AS500 Motion، AX-3 CODESYS).
- توسعه I/O: تعداد/نوع DI/DO، ماژولهای AI/AO، High-Density، ترمینال MIL یا ترمینال پیچی.
- کارتها/آپشنها: EtherCAT، PROFINET، OPC UA/IIoT، CANopen، ماژولهای دما/لودسل/کانتر.
- لایسنس/نرمافزار: DIADesigner رایگان؛ در AX-3، ملاحظات CODESYS و کانالهای ارتباطی لحاظ شود.
چکلیست انتخاب سریع برای خرید پی ال سی دلتا AS :
- ولتاژ تغذیه تابلو و ظرفیت 24VDC موجود.
- تعداد I/O فعلی و رشد 12–24ماهه (به ازای هر 10% رشد، 1 ماژول رزرو).
- نیاز HS-I/O (فرکانس پالس/کانتر) و تعداد محور.
- پروتکلهای کارخانه (Modbus TCP/EtherNet/IP/PROFINET/EtherCAT).
- شرایط محیطی: دما، لرزش، پوشش حفاظتی برد.
- فضای تابلو و نوع ترمینال (پیچی/فنری/MIL).
دریافت کاتالوگ و استعلام قیمت پی ال سی دلتا AS : برای استعلام قیمت خرید و دریافت کاتالوگ پی ال سی دلتا سری AS و مشاوره با تتا صنعت تماس بگیرید: 02191091022 .
نتیجهگیری تخصصی
برای پروژههای عمومی با نیاز HS-I/O و شبکه EtherNet/IP، AS300 انتخاب متوازن است. برای موشن چندمحوره و همزمانسازی سریع، AS500 EtherCAT یا AX-3 CODESYS مزیت دارد. در پروژههای با I/O حجیم و پراکنده، معماری RIO مبتنی بر CANopen/EtherCAT پیشنهاد میشود. در همه حالات، سازگاری شبکه، ظرفیت توسعه و شرایط محیطی پیشنیاز تصمیم است.
پرسشهای متداول
❓ تفاوت AS300 با AS500 چیست؟
AS300 یک CPU منطقی میانرده با HS-I/O و شبکههای عمومی است؛ AS500 یک Motion CPU با پردازندهی 1 GHz**، **EtherCAT/CANopen Motion و I/O/انکودر داخلی.
❓ حداکثر توسعهٔ I/O در سری AS چقدر است؟
تا 32 ماژول و 1,024 نقطه I/O در AS100/200/300.
❓ آیا سری AS از CANopen Remote I/O پشتیبانی میکند؟
بله؛ با کارت AS-FCOPM روی CPU، تا 15 ایستگاه RIO.
❓ بیشینهٔ فرکانس پالس خروجی و کانتر چقدر است؟
تا 6 محور @ 200 kHz**؛ در مدل **Differential: 2 محور @ 4 MHz و 4 محور @ 200 kHz. کانتر تا 6 کانال @ 200 kHz.
❓ شرایط محیطی و درجهٔ حفاظت چیست؟
IP20**، دمای کاری **−20…+60°C (برای AX تا +55°C**)، **روکش حفاظتی برد و انطباق با استانداردهای لرزش/شوک IEC 61131-2.
❓ «کاتالوگ و دفترچه راهنمای PLC دلتا سری AS» را از کجا ببینم؟
در کاتالوگ رسمی سری **AS**، جزئیات کامل CPUها، ماژولها و مشخصات حرکتی درج شده است. اگر بخواهید، میتوانم بخشهای مدنظرتان را خلاصه کنم.
