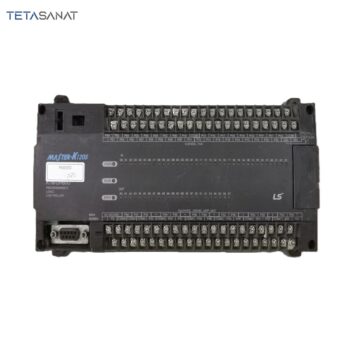

پی ال سی LS سری MASTER-K — K200S / K300S / K1000S
مقدمه
سری MASTER-K از LS یا به عبارتی پی ال سی LS master-k یک پلتفرم PLC مدولار برای طیف وسیع کاربردهای ماشین و فرایند است. مطابق با اطلاعات داده شد در کاتالوگ و دفترچه راهنمای پی ال سی ls master-k، قابلیت هایی اعم از زمان اجرای دستور تا 0.2µs/step، پشتیبانی از وقفههای زمانی/فرایندی و شبکههای صنعتی، همراه با مجموعه کامل ماژولهای I/O و ویژه، این خانواده را برای خطوط تولید پیوسته و ماشینآلات گسسته مناسب میکند.
مشخصات فنی PLC LS MASTER-K
با توجه به کاتالوگ دفترچه راهنمای پی ال سی ال اس MASTER-K داریم:
- زبان برنامهنویسی: Ladder و Mnemonic. انواع برنامه: اسکن، وقفه زمانمحور (TDI)، وقفه فرایندمحور (PDI)، زیرروال.
- سرعت پردازش (میانگین هر دستور): K200S=0.5µs؛ K300S/K1000S=0.2µs.
- ظرفیت برنامه: K200S=7k steps، K300S=15k steps، K1000S=30k steps.
- حداکثر نقاط I/O در ال اس plc master-k :
- بر اساس جدول عملکرد CPU: K200S=384، K300S=512، K1000S=1024.
- در «لیست محصول» K200S برای برخی CPUها «تا 512 نقطه» ذکر شده است؛ در عمل، محدودیت شاسی/بیس K200S اغلب سقف 384 نقطه را اعمال میکند. (توضیح مستند بر دو موضع همزمان در کاتالوگ)
- انواع وقفههای زمانی قابلتعریف: K200S: TDINT0…7، K300S: TDINT0…13، K1000S: TDINT0…29.
- واچداگ قابلتنظیم: 10…6000ms؛ توقف ایمن در خطا.
- ساعت داخلی (RTC) : RTC در اغلب مدلها؛ K200S-A فاقد RTC. ذخیره داده با باتری.
- محیط کاری: 0…55°C، 5–95%RH بدونمیعان، لرزش/شوک بر مبنای IEC 1131-2، ارتفاع تا 2000m، درجه آلودگی 2.
معرفی کلی سری و ماژولها در پی ال سی LS Master-k
CPUها
- K200S (مدلهای K3P-07A/B/C): درگاههای RS-232C یا RS-422/485 (بسته به تیپ)، برخی تیپها با RTC، PID و شمارنده سرعتبالا (HSC) داخلی. حداکثر I/O سیستمی معمولاً 384 و برای برخی پیکربندیها ذکر «تا 512».
- K300S (K4P-15AS): توسعه تا 3 لِول اکسپنشن، حافظه و سرعت بالاتر.
- K1000S (K7P-30AS): ظرفیت برنامه 30k استپ و I/O تا 1024، مناسب رده بالاتر.
ماژولهای I/O دیجیتال در ال اس plc master-k
- ورودیها: 12/24VDC در 8/16/32/64 نقطه؛ 110/220VAC در 8/16/32 نقطه (بسته به سری و کُد قطعه).
- خروجیها: رلهای (تا 2A/نقطه)، ترانزیستوری سورس/سینک (0.1…0.5A/نقطه)، Triac (تا 1…2A/نقطه)؛ پیکربندی 8/16/32/64 نقطه.
ماژولهای آنالوگ و ویژه
- A/D و D/A: ورودی/خروجی ولتاژی (−10…+10V) و جریانی (4–20mA) در 2/4/8/16 کانال؛ رزولوشن و انواع بر اساس شماره ماژول (مثلاً G6F-AD2A، G4F-AD2/3A، G3F-AD3/4A).
- ترموکوپل/RTD: ماژولهای TC (K,J,E,T,B,R,S) و RTD (Pt100/JPt100) با 4 تا 16 کانال.
- شمارنده سرعتبالا HSC: 50kHz؛ K200S/K300S یک کانال، K1000S تا دو کانال.
- پوزیشنینگ پالس/آنالوگ، PID چندلوپه، تایمر آنالوگ، وقفه خارجی، سوئیچ ورودی فرضی (Pseudo Input).
شبکه/ارتباط
- Cnet: RS-232C و RS-422/485 (تعداد ماژول همزمان: K200S=2، K300S=4، K1000S=8؛ در نسخههای جدیدتر محدودیت پایه کاهش یافته). نصب عموماً روی بیس اصلی.
- Fnet: شبکه فیلدباس اختصاصی LS با ماژول I/F و Remote I/F (حداکثر K300S=2، K1000S=4 روی بیس اصلی؛ قیود نصب در سیستم ریموت).
- DeviceNet / Profibus-DP: برای K300S و K1000S (نسخههای CPU OS و KGL-WIN مشخصشده در کاتالوگ).
- Ethernet: در سری MASTER-K کلاسیک از طریق ماژولهای رابط/گیتوی.
جدول مقایسه سریهای MASTER-K
| K200S | K300S | K1000S | شاخص |
| 0.5µs/step | 0.2µs/step | 0.2µs/step | سرعت پردازش |
| 7k steps | 15k steps | 30k steps | ظرفیت برنامه |
| 384 (برخی CPUها تا 512) | 512 | 1024 | حداکثر I/O سیستمی |
| TDINT0…7 | TDINT0…13 | TDINT0…29 | وقفههای TDI |
| 1ch@50kHz (ماژول/CPU تیپ C) | 1ch@50kHz | 2ch@50kHz | HSC مستقل |
| Cnet/Fnet | Cnet/Fnet/DeviceNet/Profibus | Cnet/Fnet/Profibus | شبکهها |
| — | تا 3 لِول | تا 3 لِول | توسعه بیس |
| 0…55°C، 5–95%RH | 0…55°C، 5–95%RH | 0…55°C، 5–95%RH | محیط کاری |
کاربردهای صنعتی
- ماشینسازی گسسته: برش، بستهبندی، مونتاژ؛ استفاده از HSC/Positioning و خروجی ترانزیستوری.
- فرایندهای ناپیوسته/پیوسـته سبک: میکسر، HVAC کوچک؛ با ماژولهای A/D-D/A و PID داخلی.
- شبکهسازی چندایستگاهی: Cnet/Fnet/Profibus برای I/O ریموت و لینک HMI/SCADA.
لیست قیمت و راهنمای خرید PLC LS MASTER-K
منطق قیمتگذاری:
- کلاس CPU و ظرفیت برنامه/سرعت. 2) تعداد/نوع I/O داخلی و کارتهای افزایشی (دیجیتال/آنالوگ/ویژه).
- شبکهها/پروتکلها (Cnet/Fnet/Profibus/DeviceNet). 4) جانبی: منبع تغذیه، مموریماژول، باتری، کابل گسترش، بیس اصلی/اکسپنشن.
راهنمای خرید و دریافت کاتالوگ و لیست قیمت پی ال سی LS master-k
- ولتاژ تغذیه تابلو و بارها (24VDC/110–220VAC)، نوع ورودیها (PNP/NPN/AC)، تیپ خروجی (رله/ترانزیستور/تریاک).
- نیاز به آنالوگ (0–10V/4–20mA)، تعداد کانال و رزولوشن.
- محور/پالس و HSC و نیاز به PID.
- شبکه موردنیاز (SCADA/HMI، Remote I/O) و قیود نصب ماژولها روی بیس اصلی.
- دمای محیط، لرزش، ارتفاع؛ نصب در تابلو با IP مناسب.
برای خرید ، دریافت قیمت و مشاوره تخصصی در مورد پی ال سی ls master-k با تتا صنعت تماس بگیرید: 02191091022 (واتساپ/تلگرام).
نتیجهگیری تخصصی
اگر سرعت و ظرفیت بالا، توسعه شبکهای و کتابخانه ماژولهای گسترده معیار شماست، K300S/K1000S گزینههای اصلی هستند. برای ماشینهای اقتصادی با I/O متوسط، K200S (با دقت به سقف I/O) انتخاب بهینه است. انتخاب را با توجه به نیاز Positioning/HSC، تعداد و نوع I/O، و پروتکل شبکه نهایی کنید.
پرسشهای متداول
❓ آیا **MASTER-K** دارای **RTC داخلی** است؟
در اغلب مدلها **بله**؛ تیپ **K200S-A** **RTC ندارد**.
❓ حداکثر سرعت **شمارندهٔ سرعتبالا** چقدر است؟
تا **50 kHz** (تعداد کانال وابسته به سری/ماژول).
❓ کدام **پروتکلهای شبکه** پشتیبانی میشود؟
**Cnet (RS-232C/RS-422/485)**، **Fnet** و در سریهای بالاتر **DeviceNet / Profibus-DP**.
❓ **محیط کاری** مجاز چیست؟
**0…55°C**، **5–95% RH** بدون میعان، انطباق با **IEC 1131-2** برای لرزش/شوک؛ نصب **داخل تابلو**.
❓ آیا امکان **ویرایش آنلاین برنامه** وجود دارد؟
بله؛ حالت **DEBUG** و قابلیت **Run-Edit / عیبیابی آنلاین** فراهم است.
