پی ال سی LS سری XGB

مقدمه

پی ال سی LS XGB یک کنترل کننده از  سری XGB از ‎LS ELECTRIC‎ رده‌ی میکرو/کامپکت است که با تمرکز بر کارایی بالا، ابعاد فشرده و قابلیت‌های ارتباطی گسترده طراحی شده است. تنوع زیرسری‌ها (بلوک و ماژولار) قیمت ، وجود دیتاشیت و کاتالوگ جامع و امکان خرید آسان پی ال سی LS XGB ، امکان پوشش طیف وسیعی از ماشین‌آلات و فرایندها را فراهم می‌کند؛ از کنترل ترتیبی ساده تا پوزیشنینگ چندمحوره و لاگ‌گیری داده‌ها.

مشخصات فنی PLC LS سری XGB

• معماری و زبان برنامه‌نویسی: ‎LD‎، ‎IL‎ و در نوع ‎XEC‎ پشتیبانی از ‎IEC‎ شامل ‎LD/SFC/ST‎. حالت‌های اجرای برنامه شامل چرخه‌ای، وقفه‌ای، اسکن ثابت و Constant Scan.
• سرعت پردازش (Basic):
  • خانواده‌های XBM/XEM H2/HP: تا ‎40ns/step.
  • XBC/XEC H-Type: ‎60–83ns/step بسته به نسخه OS.
  • XBC/XEC SU-Type: ‎60–94ns/step بسته به نسخه OS.
• ظرفیت برنامه/حافظه:
  • XBM/XEM H2/HP: ظرفیت برنامه تا 384KB، ناحیه داده‌های گسترده (P/M/K/L/F/D/…)، پشتیبانی از RAM area چند بلاکی.
  • XBC/XEC H-Type: ظرفیت برنامه 200–250KB (نسخه‌های OS جدیدتر 250KB).
  • XBC/XEC SU-Type: ظرفیت برنامه 200–250KB (OS≥V5: 250KB).
• I/O ماکزیمم و توسعه در PLC XGB ال اس :
  • H-Type (بلوک): توسعه تا 10 استیج، حداکثر 352–384 نقطه I/O بسته به مدل.
  • SU-Type (بلوک اقتصادی/استاندارد): توسعه تا 7 استیج، حداکثر 284 نقطه I/O.
  • XBM/XEM H2/HP (ماژولار): توسعه تا 7 استیج؛ ماکزیمم 256 نقطه روی واحد اصلی + توسعه.
• تابع‌های داخلی مرجع: High-speed Counter، Positioning، PID، Pulse Catch، Input Filter، External Interrupt.
• پوزیشنینگ داخلی: تا 6 محور (بسته به مدل)؛ در XBM/XEM-DN32H2 پشتیبانی 2 محور و سرعت تا ‎200kpps‎، با Interpo خطی/دایره‌ای و منحنی‌های S-curve/Trapezoid.
• آنالوگ داخلی (مدل‌های UP/UA): رزولوشن 1/16000 (~14bit) برای ورودی/خروجی ولتاژی/جریانی؛ دقت معمول ±0.2…0.3%؛ بازه‌های 0–10V، −10…+10V، 0/4–20mA.
• پورت‌ها/شبکه‌ها:
  • Serial: ‎RS-232C/RS-485‎ با Modbus RTU/ASCII و XGT/LSBus.
  • Ethernet (FEnet): ‎100Base-TX‎، Modbus TCP/IP، User-defined frame؛ برخی زیرسری‌های U-Type با Dual-Port Ethernet و Web Server/SNTP/SMTP و Data Log تا ‎16GB‎.
• RTC و باتری: RTC داخلی؛ در برخی واحدها باتری داخلی 3.0V/6.5mAh با پشتیبانی حدود 6 ماه @25°C.
• شرایط محیطی: 0…55°C، 5–95%RH (بدون میعان)، ارتفاع تا 2000m، کولینگ Air-cooling، ایمنی تداخل الکترومغناطیسی مطابق استانداردهای ‎IEC61000‎. (برای IP، نصب در تابلو با درجه حفاظت مناسب توصیه می‌شود).
• تخصیص I/O و توسعه ماژولار: در PLC XGB ال اس هر اسلات 64 نقطه؛ مثال تخصیص آدرس‌دهی و Module Reservation برای سازگاری برنامه بین پیکربندی‌ها.

معرفی سری/ماژول‌های XGB و تمایز فنی زیرسری‌ها

 نوع بلوک:

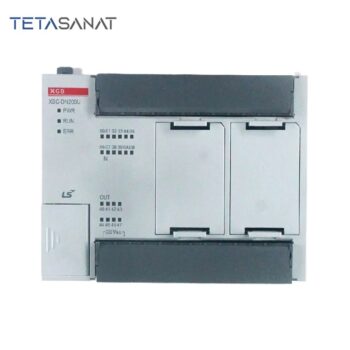

• XBC/XEC H-Type (High Performance): پردازش سریع ‎60–83ns‎، توسعه تا 10 استیج، I/O تا 384، توابع داخلی کامل (HSC/Positioning/PID)، ‎RTC‎، پورت‌های ‎USB/RS-232C‎ و دو کانال RS-485. مناسب ماشین‌آلات با سیکل زمانی کوتاه و شبکه‌های ترکیبی.
• XBC/XEC U-Type (Ultimate/IoT): تمرکز بر Dual-Port Ethernet، Web Server، Data Log تا ‎16GB‎، FTP/SMTP/SNTP؛ گزینه‌های UA (آنالوگ داخلی 4AI/4AO) و UP (پوزیشنینگ داخلی). مناسب خطوط هوشمند و پایش/گزارش‌گیری.
• XBC/XEC SU-Type (Standard): اقتصادی با کارایی مناسب، توسعه تا 7 استیج، I/O تا 284 نقطه؛ برای کاربردهای عمومی.
• XBC/XEC E-Type (Compact Economy): تمرکز بر ابعاد کوچک و هزینه کم؛ توسعه محدودتر. (ارجاع به بخش E-Type کاتالوگ).

نوع ماژولار PLC XGB ال اس :

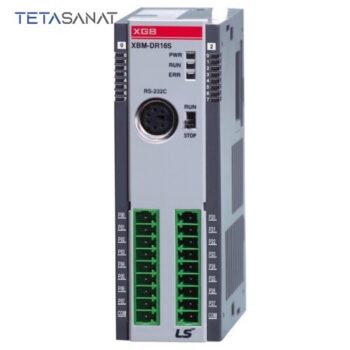

• XBM/XEM H2/HP (Slim Modular): سرعت ‎40ns‎، ظرفیت برنامه 384KB، I/O اصلی 32 نقطه و توسعه تا 7 استیج، پورت‌های RS-232C/RS-485 و Ethernet (بسته به مدل)، پشتیبانی از Positioning/PID/HSC. مناسب ماشین‌آلاتی که انعطاف ماژولار و کارایی بالا را توأمان می‌خواهند.

کارت‌ها و ماژول‌ها در PLC XGB ال اس :

• Digital I/O Modules: ‎XBE-DC08/16/32A‎ (ورودی ‎24VDC‎)، ‎XBE-TN08/16/32A‎ (خروجی ترانزیستوری)، ‎XBE-RY08/16A‎ (رله‌ای).
• Analog/Special: ‎XBO-AD02A‎، ‎XBO-DA02A‎، ‎XBO-AH02A‎، ‎XBO-TC02A‎، RTC/Battery (‎XBO-RTCA‎) و… (برای XBM/XEM).
• Network Modules: ‎EtherNet/IP‎، ‎PROFIBUS-DP (Master/Slave)‎، ‎DeviceNet‎، ‎CANopen‎، FEnet، با پروتکل‌های ‎Modbus TCP/IP‎ و چارچوب اختصاصی XGT؛ روی سری U/H/E/SU و شاسی XBM/XEM قابل افزوده شدن.

جدول مقایسه فنی زیرسری‌های XGB

لیست قیمت و راهنمای خرید و  دریافت کاتالوگ  پی ال سی LS XGB

پی ال سی ال اس XGB بر اساس موارد زیر قیمت‌گذاری میشود:

1. نوع سری/CPU: ‎H‎ (کارایی بالا) > ‎U‎ (IoT/لاگ/وب) > ‎SU/E‎ (اقتصادی).
2. I/O داخلی و توسعه: تعداد DI/DO پایه، نیاز به AI/AO و HSC/Positioning، تعداد استیج‌های توسعه (7 یا 10).
3. شبکه‌ها/لایسنس‌ها: ماژول‌های ‎EtherNet/IP‎، ‎PROFIBUS-DP‎، ‎DeviceNet‎، ‎CANopen‎ و افزودنی‌های نرم‌افزاری (در صورت نیاز).
4. شرایط محیط نصب/تابلو: ملزومات EMC، فیلترگذاری، کولینگ و فضا (ابعاد فوق‌فشرده XGB مزیت هزینه تابلو دارد).

چک‌لیست انتخاب

• ولتاژ شبکه و تغذیه تابلو (AC ‎100–240V‎ یا ‎24VDC‎)
• تعداد I/O پایه و رشد آینده (7/10 استیج توسعه)
• نیاز به آنالوگ داخلی یا کارت‌های AI/AO (رزولوشن/دقت/ایزولاسیون)
• محورها و پوزیشنینگ (تعداد محور، ‎kpps‎، نوع اینترپولیشن)
• شبکه و پروتکل (Modbus RTU/TCP، EtherNet/IP، PROFIBUS،…)، وب‌سرور/لاگ‌گیری در U-Type
• دمای محیط، EMC، فضای نصب و IP تابلو

استعلام قیمت و مشاوره: تتا صنعت ‎02191091022‎ (واتس‌اپ/تلگرام).

نتیجه‌گیری تخصصی پی ال سی LS XGB

اگر قصد خرید و یا دریافت قیمت این سری را دارید باید بدانید طبق اطلاعات جامعی که از کاتالوگ رسمی و دیتاشیت پی ال سی LS XGB ارائه نمودیم، اگر کارایی پردازشی/پاسخ سریع، پوزیشنینگ دقیق و توسعه I/O گسترده مدنظر است، H-Type یا XBM/XEM H2/HP انتخاب منطقی است. برای خطوطی که ارتباطات اترنت، وب‌سرور و لاگ‌گیری می‌خواهند، U-Type مزیت هزینه/پیاده‌سازی دارد. پروژه‌های استاندارد با بودجه بهینه با SU/E پوشش داده می‌شوند و با کارت‌های جانبی می‌توان قابلیت‌ها را هدفمند افزایش داد. انتخاب نهایی را با چک‌لیست فنی و قیود محیطی/شبکه‌ای قطعی کنید.
