پی ال سی LS سری XGT

مقدمه

پی ال سی LS XGT سری ‎XGT‎ از ‎LS ELECTRIC‎ یک پلتفرم ‎PLC‎ ماژولار برای اتوماسیون صنعتی، انواع ماشین‌الات و سامانه‌های حرکت است. ساختار رک–ماژولار، ‎CPU‎‌های چندرده، ماژول‌های ورودی/خروجی دیجیتال و آنالوگ، کارت‌های موشن/پوزیشنینگ و شبکه‌های صنعتی گسترده، این خانواده را برای پروژه‌های کوچک تا سامانه‌های توزیع‌شده مناسب می‌کند.

مشخصات فنی PLC LS سری XGT

مطابق با کاتالوگ پی ال سی LS XGT مدل های زیر در دسترس میباشد :

• مدل‌های CPU و ظرفیت برنامه در PLC XGT ال اس:
  XGK (سری سنتی)، XGI (استاندارد IEC 61131-3)، و XGR (رداندانت). ظرفیت برنامه در XGI از ‎128KB‎ تا ‎1MB‎ و I/O قابل نصب تا ‎6,144‎ نقطه؛ در XGK بسته به مدل ‎16K–256K Step‎ و I/O تا ‎6,144‎ نقطه در کاتالوگ پی ال سی LS XGT نوشته شده است.
• سرعت پردازش دستور پایه:
  XGI: تا ‎6.5ns‎ برای ‎LD/MOVE‎؛ محاسبات اعشاری از ‎≈31–142ns‎. XGK: ‎0.028–0.255µs/step‎ (مدل‌محور).
• حافظه داده و پایداری:
  پشتیبانی خطاهای ‎Watchdog/Memory/I/O/Battery/Power‎.
• زبان‌های برنامه‌نویسی:
  ‎LD, IL(خواندنی), SFC, ST‎ در XGK/XGI؛ XGI
• I/O دیجیتال:
  ورودی‌های ‎AC110/220V‎ و ‎DC24V‎ در کانفیگ‌های ‎8/16/32/64pt‎؛ خروجی‌های ‎Relay/Triac/Transistor‎ تا ‎64pt‎. زمان‌های فیلتر ورودی قابل‌تنظیم (۱–۷۰ms).
• آنالوگ و دما:
  ورودی/خروجی ولتاژ–جریان در ماژول‌های ‎XGF-AD/AV/AC/DV/DC‎ با کانال‌های ‎4/8/16‎؛ ورودی‌های ‎RTD/TC‎ و کنترلر دما ‎4-loop‎. (رزولوشن برای برخی ماژول‌های Smart I/O تا ‎1/16000‎ ذکر شده است.)
• موشن و پوزیشنینگ PLC XGT ال اس:
  ماژول‌های ‎XGF-PO/PD‎ با خروجی پالس ‎Open-Collector/Line-Driver‎؛ حداکثر پالس خروجی 4Mpps (Line Driver)؛ اینترپولیشن دایره/خط/بیضی/حلزونی و ابزار مانیتورینگ/شبیه‌سازی در ‎XG5000‎. ماژول موشن ‎EtherCAT‎ تا ‎32 محور‎.
• HS-I/O (کانتر سرعت‌بالا):
  ماژول‌های ‎XGF-HO/HD/HO8A‎ (۲ یا ‎8‎ کانال) برای شمارش پالس سرعت‌بالا.
• شبکه‌ها و اتصال‌پذیری PLC XGT ال اس:
  ‎RAPIEnet+‎ با سرعت تا ‎1Gbps‎ در درایو توسعه، ‎EtherNet/IP‎، ‎Modbus TCP/IP‎، ‎Modbus RTU/ASCII‎، ‎Profibus-DP‎، ‎DeviceNet‎، و اتصال با ‎SMART I/O‎ (Rnet/DeviceNet/Profibus/Modbus).
• منبع تغذیه و بیس‌ها:
  پاورهای ‎Free-Voltage/AC220V/DC24V‎ با خروجی ‎DC5V‎ ‎3–8.5A‎؛ بیس‌های ‎4/6/8/10/12‎ اسلات برای Main/Expansion.
• شرایط محیطی نمونه:
  در دفترچه راهنمای پی ال سی ال اس  XGT دمای کاری تا ‎+55°C‎ را برای بسیاری از کارت‌ها ذکر می‌کند؛ مقدار دقیق برای هر ماژول در برگه مشخصات مربوطه آمده است. (مثال: ماژول ‎HART‎ در دمای ‎0…55°C).

معرفی کلی سری ماژول‌های XGT

رده‌های CPU

• XGK: معماری کلاسیک با Step-Memory، زبان‌های ‎LD/IL/SFC/ST‎، ظرفیت برنامه تا ‎256KStep‎ و I/O نصب‌شدنی تا ‎6,144‎ نقطه. برای سیستم‌های ترتیبی و فرایندی عمومی.
• XGI (IEC): پشتیبانی کامل ‎IEC 61131-3‎، سرعت پردازش بسیار بالا (‎≈6.5ns‎ برای دستور پایه)، ظرفیت برنامه ‎128KB–1MB‎، و I/O نصب‌شدنی تا ‎6,144‎ نقطه. مناسب پروژه‌های با محاسبات سنگین و ساختار وظیفه‌ای.
• XGR (Redundant): پردازنده‌های دوتایی (Twisted/Fiber) با پاور و بیس‌های ویژه، برای سامانه‌های بحرانی. I/O از طریق شبکه و بیس‌های توسعه با افزونگی درایو.

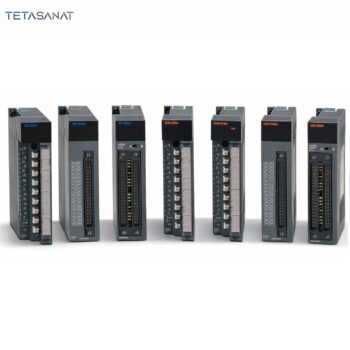

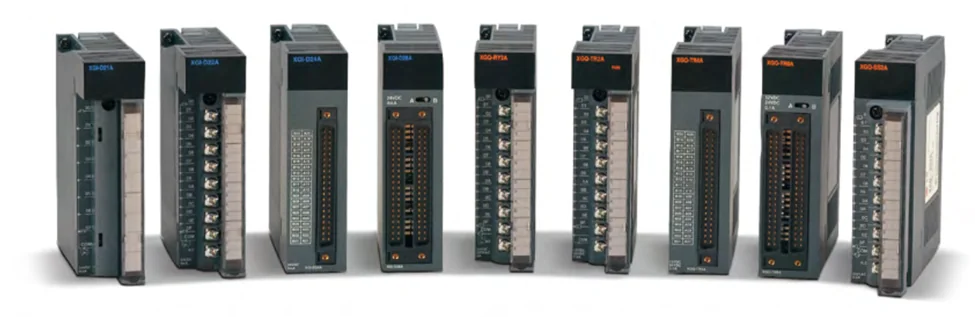

ماژول‌های I/O

• Digital I/O (XGI-D, ‎XGQ-): ورودی ‎AC/DC‎ تا ‎64pt‎؛ خروجی ‎Relay/Triac/Tr.‎ تا ‎64pt‎؛ ماژول‌های تشخیصی با تشخیص قطع‌سیم.
• Analog/Temp (XGF-A/D/R/T): ورودی/خروجی ولتاژ–جریان ‎4/8/16ch‎، ‎RTD/TC‎، کنترلر دما ‎4-loop‎ و ماژول ‎HART‎ چهارکاناله.
• Motion & Positioning: ماژول‌های ‎Positioning‎ ‎1–4‎ محور با ‎4Mpps‎ (Line-Driver)، موشن ‎EtherCAT‎ تا ‎32‎ محور.
• Network: ماژول‌های ‎RAPIEnet+‎ (الکتریک/فیبر/هیبرید)، ‎EtherNet/IP‎، ‎Modbus TCP/IP‎، ‎Profibus-DP‎، ‎DeviceNet‎، ‎Serial (RS-232/422/485)‎.

جدول مقایسه مشخصات فنی سری‌های مختلف PLC LS (XGT)

اطلاعات زیر از کاتالوگ پی ال سی LS XGT برای سهولت در انتخاب محصول ارائه شده است:

کاربردهای صنعتی PLC LS سری XGT

• فرایندهای پیوسته (شیمیایی، آب‌وفاضلاب): حلقه‌های متعدد ‎PID‎ (تا ‎256‎ در XGI) و ماژول‌های آنالوگ چندکاناله برای اندازه‌گیری ‎4–20mA‎ و ‎0–10V‎. اتصال به ‎SCADA‎ از طریق ‎Modbus TCP/IP‎ یا ‎EtherNet/IP‎.
• ماشین‌سازی و موشن: خروجی پالس تا ‎4Mpps‎ و موشن ‎EtherCAT‎ تا ‎32‎ محور برای هم‌زمانی چندمحور، با اینترپولیشن دایره/خط/بیضی/حلزونی.
• زنجیره‌های توزیع‌شده I/O: ‎SMART I/O‎ روی ‎Rnet/DeviceNet/Profibus/Modbus‎ برای کاهش سیم‌کشی و توزیع ‎I/O‎.
• ارتباطات چندپروتکله: ‎RAPIEnet+‎، ‎Modbus TCP/IP‎، ‎EtherNet/IP‎ و ‎Serial‎ برای یکپارچه‌سازی با ‎VFD‎، ربات و ‎HMI‎.

لیست قیمت و راهنمای خرید PLC LS سری XGT

منطق قیمت‌گذاری

برای خرید پی ال سی LS XGT  روند تعیین قیمت پی ال سی LS XGT تابع این مؤلفه‌هاست:

1. سری CPU (XGK/XGI/XGR) و ظرفیت برنامه/پردازش؛
2. تعداد و نوع ماژول‌های I/O (DI/DO/AI/AO، کانال/رزولوشن/ایزولاسیون)؛
3. کارت‌های ویژه (HS-Counter، Positioning/موشن، HART، دما)؛
4. شبکه‌ها (RAPIEnet+/EtherNet/IP/Profibus-DP/DeviceNet/Modbus، تعداد پورت/مدیا الکتریک/فیبر)؛
5. بیس/پاور و توسعه (تعداد اسلات، جریان ‎5V‎، کابل و ترمیناتور)؛

مشاوره خرید  و دریافت لیست قیمت و کاتالوگ پی ال سی LS XGT :

• بار فرایندی/اسکن: زمان سیکل هدف و تعداد بلاک‌ها → انتخاب ‎XGI‎ برای محاسبات سنگین/زمان‌بندی وظیفه‌ای.
• I/O‎ نصب‌شدنی و چگالی کارت‌ها: تخمین ‎DI/DO/AI/AO‎ و رزرو ‎20–30٪‎ ظرفیت برای توسعه.
• موشن/پالس: نیاز به ‎4Mpps‎ یا ‎EtherCAT‎ چندمحوره → افزودن ‎XGF-PO/PD‎ یا ‎XGF-M32E‎.
• شبکه و توپولوژی: رینگ/دایزی/ستاره، الکتریک/فیبر، و هم‌زیستی پروتکل‌ها در ‎RAPIEnet+‎.
• محیط و تابلو: دما، لرزش، نوع محفظه و ‎IP‎ تابلو.
• خدمات: تأمین قطعه، پشتیبانی.

استعلام قیمت و مشاوره: تتا صنعت 02191091022 (واتس‌اپ/تلگرام).

نتیجه‌گیری تخصصی

برای خرید و دریافت لیست قیمت پی ال سی LS XGT و میدانیم که خانواده پی ال سی LS XGT با سه رده ‎XGK/XGI/XGR‎، کارت‌های ‎I/O‎ گسترده، ماژول‌های موشن با ‎4Mpps‎ و شبکه‌های صنعتی کامل، برای اکثر کاربردهای فرایندی و ماشین‌سازی پاسخ‌گو است. انتخاب صحیح بین ‎XGK‎ (ساده و اقتصادی)، ‎XGI‎ (استاندارد ‎IEC‎ و بسیار پرسرعت) و ‎XGR‎ (رداندنت) به هدف زمان سیکل، اندازه سامانه و الزامات دسترس‌پذیری بستگی دارد. توسعه افزایشی با بیس‌های متعدد، درایو توسعه ‎RAPIEnet+‎ و پیوند با ‎SMART I/O‎، ریسک طراحی را کاهش و قابلیت نگهداشت را افزایش می‌دهد.
