پی ال سی زیمنس ‎S7-1500‎ SIEMENS PLC

مطابق با اطلاعات داده شده در دفترچه راهنما و کاتالوگ رسمی شرکت، برای خرید PLC زیمنس S7-1500 باید توجه کنید که این سری  یک  نسل اصلی کنترلرهای ‎PLC‎ زیمنس برای اتوماسیون پیشرفته است. پردازش بسیار سریع، نمایشگر روی ماژول، وب‌سرور داخلی و ‎PROFINET‎ سوییچ‌دار از نقاط قوت است. مدل‌های ‎Standard/Compact/Failsafe‎ طیف توان از ماشین‌های متوسط تا سامانه‌های ایمن را پوشش می‌دهند.

مشخصات فنی PLC زیمنس سری S7-1500

  • پردازش دستور: از ‎60ns‎ در ‎1511‎ تا ‎1ns‎ در ‎1518-4 PN/DP‎ برای بیت؛ مناسب لوپ‌های پرسرعت و اینترلاک‌های زمانی.
  • حافظه کاری: تا ‎4MB‎ برنامه و ‎20MB‎ داده در ‎1518-4 PN/DP‎؛ پشتیبان‌گیری روی کارت حافظه ‎SIMATIC‎ تا ‎32GB‎.
  • شبکه: ‎PROFINET IO‎ با سوییچ ۲ پورته در همه مدل‌ها؛ برخی مدل‌ها یک یا دو پورت ‎PROFINET‎ اضافی برای جداسازی شبکه دارند.
  • پروتکل‌ها/رسانه‌ها: ‎PROFINET‎ پیش‌فرض؛ ‎PROFIBUS‎ و ‎PtP‎ از طریق ‎CM‎؛ ‎IRT‎ و حالت ایزوکرون در ‎Standard/Failsafe‎.
  • دمای کاری و فرم‌فکتور: ‎0…60°C‎؛ عرض بدنه از ‎35mm‎ تا ‎175mm‎ بسته به مدل.
  • وب‌سرور/نمایشگر: وب‌سرور داخلی و نمایشگر روی ماژول برای عیب‌یابی و پیکره‌بندی.
  • فناوری ایمنی: خانواده ‎Failsafe‎ با پسوند ‎F‎ مطابق ‎PROFIsafe‎؛ مناسب ‎E-Stop‎ و توابع ایمنی.

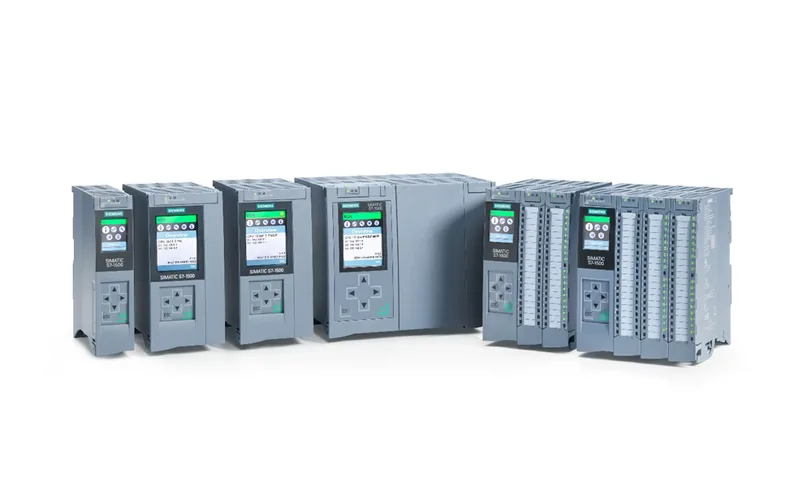

  • نسخه نرم‌افزار مهندسی: از ‎STEP‎ ‎7‎ ‎V12/V13‎ به بعد در ‎TIA‎ ‎Portal‎؛ پروژه‌سازی و ‎HMI‎ در یک چارچوب.معرفی خانواده  پی ال سی زیمنس ‎S7-1500‎، ماژول‌ها و تمایزها
  • ‎Standard CPU‎: مدل‌های ‎1511/1513/1515/1516/1517/1518‎؛ مناسب تاخیر بسیار کم، پردازش سنگین، و شبکه‌های تفکیک‌شده با پورت‌های ‎PROFINET‎ اضافی در مدل‌های بالارده.
  • ‎Compact CPU‎: ‎1511C/1512C‎ با ‎DI/DO/AI/AO‎ یکپارچه؛ صرفه‌جویی در فضا و تابلو برای ماشین‌های کوچک تا متوسط.
  • ‎Failsafe CPU‎: ‎1511F…1518F‎ با توابع ایمنی یکپارچه؛ مهندسی یکپارچه ‎F-CPU‎ در ‎TIA Portal‎.
  • اکوسیستم ‎I/O‎: ‎ET200MP/ET200SP‎ روی ‎PROFINET‎؛ کارت‌های ‎DI/DO/AI/AO‎ پرسرعت، ‎HF/HS‎، و ماژول‌های تخصصی. در «‎Getting Started‎» زنجیره سخت‌افزار نمونه و تنظیمات ‎HMI‎ تشریح شده است.
  • تمایز با دیگر ‎PLC‎های زیمنس: نسبت به ‎‎S7-1200‎، ظرفیت حافظه، سرعت اجرا، مقیاس‌پذیری شبکه و گزینه‌های ‎Failsafe‎ بالاتر است؛ برای خطوط پیچیده و همگام‌سازی محور با ‎IRT‎ مناسب‌تر است. (تمایز مبتنی بر مشخصات خانواده ‎S7-1500‎ در برگه فنی).

جدول مقایسه CPU های پی ال سی زیمنس ‎S7-1500‎

با توجه به دفترچه راهنما و کاتالوگ PLC پی ال سی زیمنس S7-1500 داریم:

حافظه برنامه/داده

زمان بیتشبکهیادداشت

مدل ‎CPU‎

‎150KB‎/‎1MB‎‎60ns‎‎PROFINET‎ ۲ پورتهورودی سطح پایه ‎Standard‎.‎1511-1 PN‎
‎300KB‎/‎1.5MB‎‎40ns‎‎PROFINET‎ ۲ پورتهتوان پردازشی بیشتر.‎1513-1 PN‎
‎500KB‎/‎3MB‎‎30ns‎‎PROFINET‎ ۲ پورتهپرفورمنس متوسط رو به بالا.‎1515-2 PN‎
‎1MB‎/‎5MB‎‎10ns‎‎PROFINET‎+‎PROFIBUS‎پورت اضافی و ‎DP‎ داخلی.‎1516-3 PN/DP‎
‎2MB‎/‎8MB‎‎2ns‎‎PROFINET‎+‎PROFIBUS‎برای برنامه‌های حجیم.‎1517-3 PN/DP‎
‎4MB‎/‎20MB‎‎1ns‎‎۲×‎PROFINET‎+‎PROFIBUS‎بالاترین کلاس سرعت/حافظه.‎1518-4 PN/DP‎
‎175KB‎/‎1MB‎‎60ns‎‎PROFINET‎فشرده با ‎I/O‎ داخلی.‎1511C-1 PN‎
‎250KB‎/‎1MB‎‎48ns‎‎PROFINET‎فشرده قدرتمندتر.‎1512C-1 PN‎
تا ‎6MB‎/‎20MB‎‎10…1ns‎‎PROFINET/DP‎توابع ‎Failsafe‎ یکپارچه.‎151xF‎

کاربردهای صنعتی پی ال سی زیمنس S7-1500

  • ماشین‌های پرسرعت بسته‌بندی و مونتاژ: تاخیر بسیار کم پردازش و ‎IRT‎ برای همگام‌سازی محور.
  • فرآیندهای پیوسته با ‎HMI‎ پیشرفته: یکپارچگی ‎TIA‎ ‎Portal‎ برای ‎PLC/HMI‎ و تشخیص سیستماتیک خطا.
  • سامانه‌های ایمنی ماشین: مدل‌های ‎F‎ برای ‎E-Stop‎، اسکنر لیزری و منطق ایمن تحت ‎PROFIsafe‎.

لیست قیمت و راهنمای خرید PLC زیمنس S7-1500

منطق قیمت‌گذاری:
قیمت نهایی PLC زیمنس S7-1500 تابع مدل ‎CPU‎، حافظه و سرعت، پورت‌های شبکه/‎DP‎، نوع ‎Failsafe/Standard/Compact‎، کارت‌های ‎I/O‎ مرکزی/‎ET200‎، لایسنس‌های نرم‌افزاری ‎TIA Portal‎ و کارت حافظه ‎SIMATIC‎ است. (عددسازی ممنوع؛ برای قیمت روز با فروشنده استعلام شود.)

چک‌لیست انتخاب سریع:

  1. پرفورمنس سیکل: بودجه زمانی حلقه‌ها؛ در صورت نیاز به ‎≤10ns‎، از ‎1516‎ به بالا انتخاب کنید.
  2. گستره شبکه: تعداد سگمنت‌های ‎PROFINET‎ و الزام ‎PROFIBUS‎ داخلی.
  3. ایمنی: نیاز به ‎Failsafe‎ → خانواده ‎F‎.
  4. فضای تابلو: محدودیت عرض → ‎Compact‎ با ‎I/O‎ داخلی.
  5. تزریق/نمایش/عیب‌یابی: وب‌سرور و نمایشگر داخلی

استعلام قیمت و دریافت کاتالوگ PLC زیمنس S7-1500 و مشاوره قبل خرید: تتا صنعت ‎02191091022‎ (واتس‌اپ/تلگرام)

نتیجه‌گیری تخصصی

با توجه به بروز بودن و بالا بودن نسبی قیمت این سری، PLC زیمنس S7-1500 برای پروژه‌هایی با زمان‌بندی تنگ، شبکه‌های چندسگمنته انتخاب مناسب است. تنوع از ‎Compact‎ تا ‎Failsafe‎ و از ‎1511‎ تا ‎1518‎، ریسک کم‌ظرفیتی یا بیش‌ظرفیتی را کاهش می‌دهد. همگرایی ‎PLC/HMI‎ در ‎TIA‎ ‎Portal‎ هزینه مهندسی و زمان راه‌اندازی را کم می‌کند.

پرسش‌های متداول

❓ آیا وب‌سرور داخلی برای مانیتورینگ دارد؟

بله؛ همهٔ مدل‌های **S7-1500** وب‌سرور داخلی دارند.

❓ آیا می‌توان **PROFIBUS** را مستقیم استفاده کرد؟

در برخی مدل‌ها **PN/DP** به‌صورت داخلی وجود دارد؛ در سایر مدل‌ها باید از ماژول **CM** استفاده کنید.

❓ حد بالای حافظه در خانواده چیست؟

در **1518-4 PN/DP** تا **4 MB** برنامه و **20 MB** داده در حافظهٔ کاری اعلام شده است.

❓ شروع سریع راه‌اندازی چگونه است؟

مراحل **مونتاژ، وایرینگ، تنظیم IP** و ایجاد پروژه در راهنمای **Getting Started** به‌صورت گام‌به‌گام ارائه شده است.

❓ تفاوت **Compact** با **Standard** چیست؟

**Compact** دارای **I/O داخلی** و مناسب تابلوهای کوچک است؛ **Standard** انعطاف و **مقیاس‌پذیری** بالاتری دارد.
