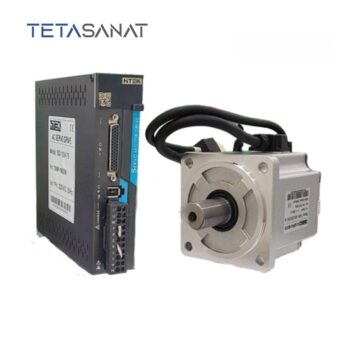

سروو موتور هایتک ( HITEK SERVOMOTOR )
معرفی کلی سروو موتور هایتک
«سروو موتور هایتک» برای حلقههای موقعیت/سرعت/گشتاور با پاسخ سریع و پایداری حرکتی طراحی شده است. همخانوادهی درایوهای SV110 و SV600 روی شبکه 220VAC تکفاز/سهفاز کار میکنند و محدوده توان موتورهای متناظر را از حدود 0.1kW تا 3kW پوشش میدهند. کنترل نیمهبسته با انکودر باس 17bit (در SV600) و پهنایباند حلقه سرعت تا 300–550Hz، اجرای پروفایلهای شتاب/کاهش را دقیقتر میکند و برای بستهبندی، برش سبک و تجهیزات انتقال مناسب است.
مشخصههای مهم در سروو موتور HITEK
- گشتاور و اضافهبار: توان متناظر 0.1–3kW (SV600) و 400W–3kW (SV110) بیان شده است. در هر دو خانواده «گشتاور تا 3× نامی» بهعنوان ظرفیت اضافهبار ذکر شده است؛ انتخاب سروو موتور باید با گشتاور نامی/پیک متناسب شود.
- سرعت نامی/حداکثر: حد بالای سرعت مکانیکی تا 5000rpm گزارش شده است (SV110). برای پروفایلهای سرعت بالا، کنترلر باید نسبت دنده الکترونیکی را صحیح تنظیم کند.
- بازخورد/رزولوشن: SV600 از انکودر باس 17bit (≈160000p/rev) پشتیبانی میکند؛ خروجی تفاضلی A/B/Z نیز در دسترس است. این رزولوشن برای کنترل موقعیت دقیق کافی است.
- ولتاژ/جریان و تغذیه: ورودی درایو AC220V تکفاز/سهفاز با 50/60Hz ذکر شده است؛ تطبیق توان موتور با ماژول IPM و محدودیتهای جریان درایو الزامی است.
- پاسخ و باند: پهنایباند حلقه سرعت تا 300Hz (SV110) و 550Hz (SV600) برای جبران اغتشاش بار مناسب است.
- محافظتها: اضافهولتاژ/جریان/سرعت، اضافهبار و خطای انکودر پوشش داده شده است.
- کلاس حفاظتی: در صفحه SV600، IP20 برای درایو ذکر شده است؛ کلاس IP موتور بر حسب مدل تعیین میشود و باید در استعلام قید شود.
- ترمز الکترومغناطیسی: سیگنالهای خروجی برای فرمان ترمز پشتیبانی میشود (DO کاربردی). قفلنگهدار محور برای محورهای عمودی توصیه میشود.
- خنککاری و محیط: دمای کاری 0…55°C (SV600) و رطوبت 0–90%RH بدون میعان اعلام شده است؛ بالای 45°C فاصلهگذاری و تهویه رعایت شود.
- سازگاری شبکه/فرمان: ورودی پالس (CW/CCW، A/B)، آنالوگ ±10V برای سرعت/گشتاور، RS-232/RS-485 برای پیکربندی و مانیتورینگ؛ ورودی تفاضلی تا 4Mpps.
سریها و زیرشاخهها در سروو موتور و درایو سروو هایتک

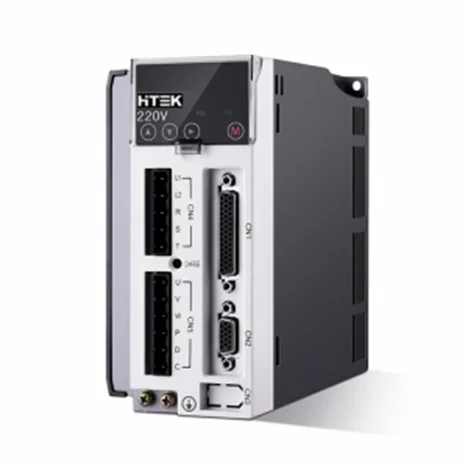

SV110 — درایو سروو عمومی با تمرکز بر سادگی راهاندازی
- توان متناظر: 400W–3kW.
- کنترلها: موقعیت/سرعت/گشتاور؛ فرمان آنالوگ ±10V مشترک؛ ورودی/خروجی ایزوله اپتوکوپلری.
- پاسخ: پهنایباند حلقه سرعت تا 300Hz؛ سرعت حداکثر 5000rpm.
- کاربرد: برش کاغذ، لیبلزنی، تغذیه رول، با الگوی سیکل تکرارشونده.
SV600 — درایو سروو با انکودر باس 17bit و باند پاسخ بالاتر
- توان متناظر: 0.1–3kW؛ پوستههای کوچک/متوسط/بزرگ.
- کنترلها: حالتهای سرعت داخلی/آنالوگ، گشتاور، موقعیت، حالتهای ترکیبی؛ فیدفوروارد و فیلتر پایینگذر فرمان.
- بازخورد: 17bit (≈160000p/rev) با خروجی تفاضلی A/B/Z؛ ورودی پالس تفاضلی تا 4Mpps.
- پاسخ: پهنایباند حلقه سرعت تا 550Hz.
- محیط/ایمنی: IP20، 0…55°C، DO برای ترمز و آلارمها.
- کاربرد: رباتهای مونتاژ/هندلینگ، CNC سبک، پرکنها و دستگاههای حکاکی دقیق.
اشاره: صفحات رسمی فعلاً نامگذاری سری موتور را بهصورت جداگانه منتشر نکردهاند؛ هنگام استعلام، «توان/سرعت/اینرسی موتور» را با مدل درایو همخوان انتخاب کنید.
کاربردهای صنعتی سروو موتور HITEK
- بستهبندی: پروفایلهای حرکت تکراری با توقف دقیق؛ توصیه به استفاده از ورودی پالس تفاضلی و فیدفوروارد سرعت.
- نوار نقاله سنکرون: نسبتدنده الکترونیکی و همزمانی چندمحور با RS-485 برای پارامترینگ.
- CNC سبک/حکاکی: رزولوشن 17bit و 4Mpps برای مسیرهای ریزمقیاس مناسب است.
- رباتیک: پاسخ حلقه سرعت 300–550Hz برای جبران اغتشاش بار و توقف سختگیرانه مفید است.
راهنمای خرید سروو موتور هایتک
چکلیست انتخاب
- گشتاور/سرعت/اینرسی بار: گشتاور نامی و پیک موتور را بر اساس پروفایل حرکت و نسبت اینرسی بار تعیین کنید. اضافهبار 3× برای شوکهای کوتاهمدت لحاظ شود.
- ولتاژ/جریان و توان: برای 220VAC تکفاز/سهفاز انتخاب کنید؛ جریان نامی درایو باید با موتور و بار تطبیق داشته باشد.
- بازخورد: برای موقعیتگذاری دقیق از انکودر 17bit استفاده کنید؛ خروجی A/B/Z برای همزمانی محور مفید است.
- فرمانپذیری: اگر کنترل از PLC با پالس است، ورودی تفاضلی 4Mpps مزیت دارد؛ برای حلقه سرعت از ±10V استفاده کنید.
- محیط/کلاس حفاظتی: تابلو با IP مناسب و تهویه کافی؛ IP20 برای درایو لحاظ شود.
- کابلینگ/طول کابل: مقطع مناسب، شیلد زمین و تفکیک مسیر قدرت/سیگنال رعایت شود.
- سازگاری با PLC/درایو موجود: پورتهای RS-232/RS-485 برای راهاندازی و مانیتورینگ در دسترساند.
- خدمات و قطعات: به دسترسی به کابل انکودر، ترمز و کانکتورهای استاندارد توجه کنید.
لیست قیمت سروو هایتک و عوامل مؤثر
قیمت به توان/فریم موتور، نوع انکودر، وجود ترمز، طول کابلها، کلاس حفاظتی و ظرفیت اضافهبار وابسته است. برای دریافت قیمت سروو موتور هایتک و لیست قیمت سروو موتور هایتک با «تتا صنعت» 02191091022 یا واتساپ/تلگرام 09922629425 ارتباط بگیرید؛ مشاوره فنی و موجودی بهروز ارائه میشود.
نتیجهگیری تخصصی
مطابق با اطلاعات موجود در دفترچه راهنما و کاتالوگ سروو موتور هایتک اگر پروژه به رزولوشن بالا و پاسخ سریع نیاز دارد، « سروو موتور هایتک » همراه با درایوهای SV110/SV600 گزینهای مقرونبهصرفه با ورودی پالس تفاضلی، انکودر 17bit و باند سرعت تا 550Hz است. محدودیتهای IP20، تهویه تابلو و همخوانی اینرسی باید در طراحی رعایت شود.
برای استعلام قیمت سروو موتور هایتک و خرید سروو موتور هایتک، دریافت کاتالوگ سروو موتور هایتک با «تتا صنعت» 02191091022 یا 09922629425 (واتساپ/تلگرام) در ارتباط باشید.
پرسشهای متداول
❓ آیا درایو سروو هایتک پالس تفاضلی را میپذیرد؟
بله؛ **SV600** تا **4 Mpps** و حالتهای **CW/CCW** یا **A/B** را پشتیبانی میکند.
❓ رزولوشن انکودر چقدر است؟
در **SV600**، انکودر باس **17 بیت** (حدود **≈160,000 pulse/rev**) ذکر شده است.
❓ محدودهٔ توان کدام است؟
**SV600**: **0.1–3 kW**؛ **SV110**: **400 W–3 kW**. انتخاب موتور باید متناسب با این بازهها انجام شود.
❓ شرایط محیطی سروو درایو هایتک چیست؟
برای **SV600**: دمای **0…55°C** و **IP20**؛ بالاتر از **45°C** تهویه مناسب ضروری است.
❓ اضافهبار در سروو درایو هایتک چقدر است؟
برای هر دو خانواده، تحمل تا **۳× گشتاور نامی** ذکر شده است؛ مقادیر دقیق را هنگام انتخاب مدل **نهایی** از دیتاشیت بررسی کنید.
