سروو موتور هایتک سری ISD500H
مقدمه

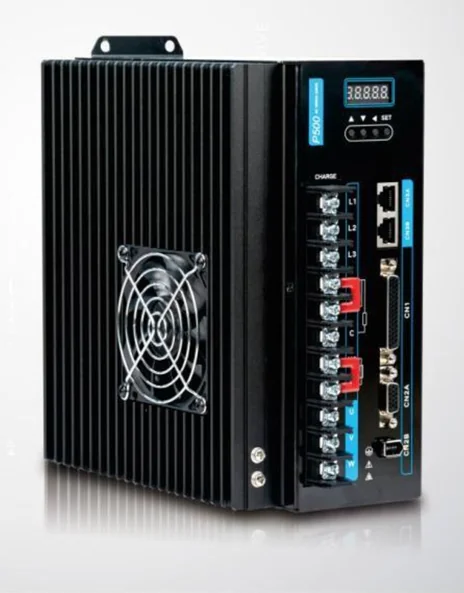

سروو موتور هایتک ISD500H برای 380–400VAC صنعتی طراحی شده است. مطابق با اطلاعات اظهار شده در کاتالوگ سروو موتور هایتک ISD500H ، تمرکز این خانواده بر دقت موقعیت، پاسخ سرعت، و پایداری گشتاور است. دامنه توان تا 7.5kW را پوشش میدهد و برای تابلوهای سهفاز با تداخل الکترومغناطیسی کنترلشده مناسب است. درایو متناظر، سه مد موقعیت، سرعت و گشتاور را با I/O قابل برنامهریزی ارائه میدهد. ورودی پالس تا 500kpps (دیفرانسیلی) و ورودی آنالوگ ±10V فراهم شده است. انکودرهای 2500ppr اینکرمنتال یا 17-bit ابسولوت پشتیبانی میشوند. ترمز نگهدار موتوری و مقاومت ترمزی داخلی/خارجی قابل استفاده است.
مشخصات فنی سروو موتور هایتک سری ISD500H
- ولتاژ و توان: ورودی اصلی سهفاز 380–400VAC، 50/60Hz؛ بازه توان سری ISD500H حدود 3.5–7.5kW.
- مدهای کنترلی: موقعیت (Position)، سرعت (Speed)، گشتاور (Torque)، و ترکیبیهای موقعیت+سرعت، موقعیت+گشتاور، سرعت+گشتاور.
- I/O قابل برنامهریزی: 8 ورودی دیجیتال، 6 خروجی دیجیتال، نگاشتپذیر با گروه پارامترهای P3 و PA.
- فرمان پالس: دیفرانسیلی/کلکتور باز، تا 500kpps (diff) و 200kpps (OC)، حداقل پهنای پالس 1µs (diff). فیلتر نرم و گیرباکس الکترونیکی قابل تنظیم.
- فرمان آنالوگ: ورودی سرعت/گشتاور مشترک، ±10V با مقاومت ورودی ≈10kΩ، جبران صفر قابل کالیبراسیون.
- انکودر: CN2A برای 2500ppr اینکرمنتال؛ CN2B برای ابسولوت 17bit (تغذیه 5V از درایو).
- شبکه و ارتباطات: RS-485 (و گذرگاه CAN روی پورتهای CN3A/CN3B طبق پیناوت)، مدباس/RTU در بستر 485 متداول است؛ نکات زمین/شیلد رعایت شود.
- ترمز و مقاومت ترمزی: ترمز موتور با تغذیه 24VDC خارجی؛ مقاومت داخلی فعال (P-D شورت) یا مقاومت خارجی روی P-C، حداقل 25Ω.
- حفاظتها: اضافهسرعت، اضافه/کاهشولتاژ باس، اضافهبار، خطای انکودر، خطای پوزیشن، خطای منبع اصلی. مانیتورینگ سرعت/گشتاور/جریان/ولتاژ باس/انحراف موقعیت.
- شرایط نصب و محیطی: نصب عمودی، فواصل تهویه طبق راهنما، خنککاری طبیعی/اجباری؛ دمای محیط 0…40°C، رطوبت <80% بدون میعان؛ جداسازی مسیر کابل قدرت و سیگنال ≥30cm.
- سیمبندی ایمن: زمینکردن مطمئن PE، عدم دسترسی به باس تا 5 دقیقه پس از قطع تغذیه، فیلتر نویز سمت ورودی توصیه میشود.
جدول مقایسه مشخصات فنی پیکربندیهای ISD500H
| فلنج | توان نامی | سرعت نامی | نوع انکودر | درایو متناظر | نکته انتخاب | مدل موتور نمونه |
| 180mm | 3.0kW | 1500rpm | 2500ppr | ISD500H | گزینه اقتصادی برای بارهای اینرسی متوسط. | ISM3-180-18615I2-H(B) |
| 180mm | 4.5kW | 1500rpm | 2500ppr | ISD500H | ظرفیت گشتاور بیشتر برای محورهای اصلی. | ISM3-180-28415I2-H(B) |
| 180mm | 5.5kW | 1500rpm | 2500ppr | ISD500H | مناسب لوپهای سرعت سختگیرانه. | ISM3-180-35015I2-H(B) |
| 180mm | 7.5kW | 1500rpm | 2500ppr | ISD500H | حداکثر توان سری؛ نیازمند تهویه پنل کافی. | ISM3-180-48015I2-H(B) |

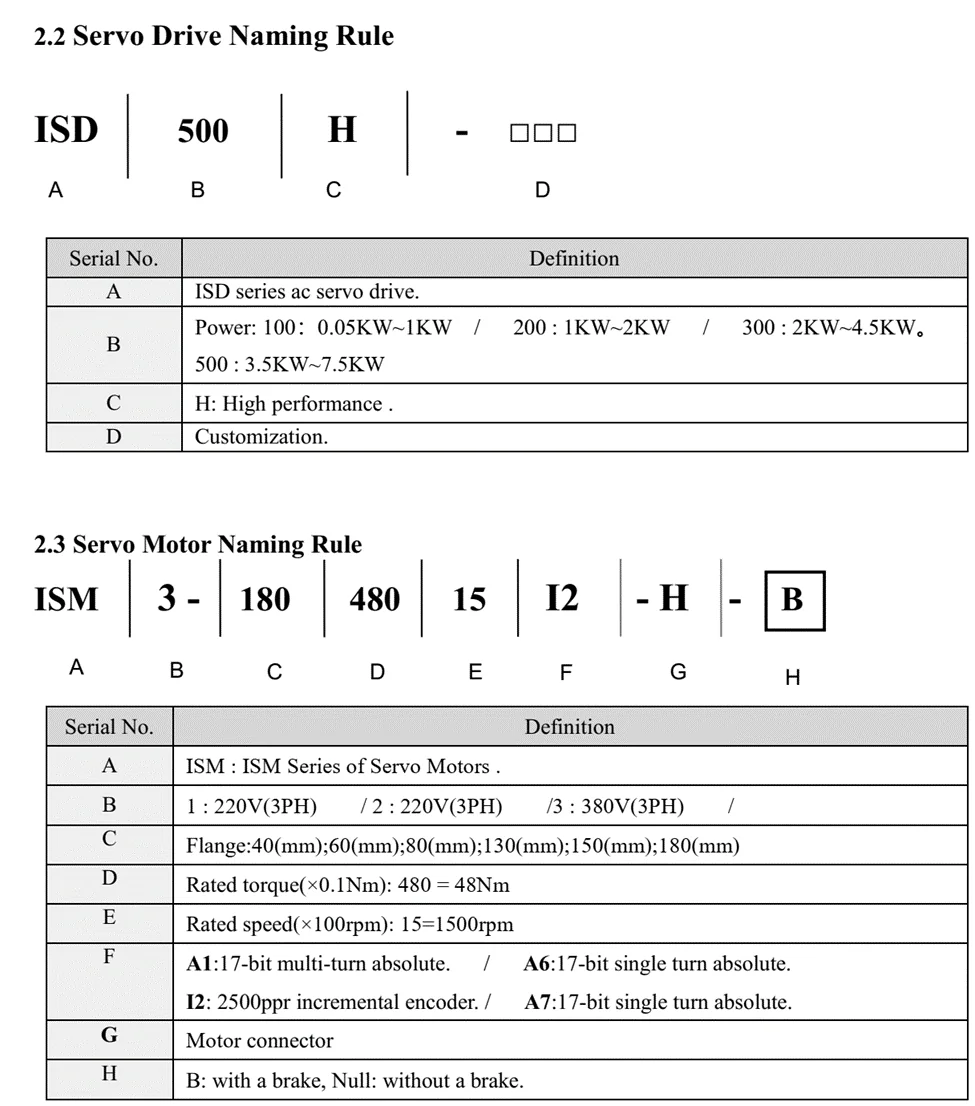

کدخوانی سروو موتور و سروو درایو هایتک
کاربردهای صنعتی سروو موتور هایتک سری ISD500H
- ماشینکاری چوب و سنگ، محورها با نیاز به دقت موقعیت و گشتاور پیوسته.
- نساجی و بستهبندی، محورهای تغذیه و پیچشی با کنترل تنشن در مد گشتاور.
- CNC و رباتیک سبک، جابهجایی مرحلهای با پالس A/B.
- واینـدیگ.
- خطوط غذایی/دارویی، پنل جلویی با نصب تابلو و فواصل تهویه پیشنهادی.
چکلیست انتخاب فنی
- ولتاژ شبکه: 3×380–400VAC.
- توان محور/اینرسی: 3.0 تا 7.5kW؛ تطابق با ISM3-180-xxx15… .
- مد فرمان: پالس یا آنالوگ؛ نیاز به 500kpps یا ±10V.
- بازخورد: 2500ppr یا 17-bit؛ طول کابل انکودر ≤20m.
- ترمز/ایست ایمن: ترمز 24VDC برای نگهداری محور؛ برنامه DO4.
- ارتباطات: RS-485 (و CAN روی پورت)، توپولوژی زنجیرهای.
- محیط نصب: 0…40°C، تهویه عمودی، فاصله کناری طبق شکل.
لیست قیمت و راهنمای خرید سروو موتور هایتک سری ISD500H
بهدلیل نوسان بازار صنعتی و پیکربندیهای متعدد (توان، نوع انکودر، ترمز، مقاومت ترمزی، طول کابل)، قیمت سروو موتور هایتک ISD500H و لیست قیمت سروو موتور ISD500H HITEK بهصورت بهروز اعلام میشود.
برای دریافت پیشفاکتور، زمان تحویل و موجودی: با «تتا صنعت» 02191091022 تماس بگیرید یا در واتساپ/تلگرام شرکت به 09922629425 پیام دهید.
نتیجهگیری تخصصی
سری سروو موتور هایتک ISD500H در سطح ولتاژ 380–400VAC برای محورهای 3.0 تا 7.5kW راهحل یکپارچهای ارائه میدهد. تنوع مدهای کنترلی، پهنای باند پالس تا 500kpps، ورودی آنالوگ ±10V، و I/O قابل برنامهریزی، نیازهای اکثر محورهای موقعیتمحور و تنشن-کنترل را پوشش میدهد. انتخاب بین 2500ppr و 17-bit به الزامات رزولوشن و ایمنی داده بستگی دارد. آمادهسازی EMC و ارتینگ صحیح، کلید پایداری در صنعت است. برای پروژههای چندمحوره، زنجیره RS-485 بههمراه تنظیمات PA/P3 یک مسیر استاندارد و قابل اتکا فراهم میکند.
برای خرید، دریافت کاتالوگ و لیست قیمت سروو موتور هایتک ISD500H و یا لیست قیمت کلی سروو موتور ISD500H HITEK، موجودی فوری، و مشاوره انتخاب محور/درایو، با تتا صنعت 02191091022 تماس بگیرید یا در واتساپ/تلگرام به 09922629425 پیام دهید.
پرسشهای متداول
❓ آیا درایو **ISD500H** مقاومت ترمزی داخلی دارد؟
بله؛ حالت پیشفرض اتصال داخلی **P–D** است. برای مقاومت **خارجی**، **P–D** را باز کرده و مقاومت را بین **P–C** وصل کنید؛ **حداقل 25Ω** رعایت شود.
❓ حداکثر **فرکانس ورودی پالس** چقدر است؟
در مد **دیفرانسیلی** تا **500 kpps** و در **Open-Collector** تا **200 kpps**؛ حداقل پهنای پالس **≈1–2.5 µs**.
❓ چه **انکودر**هایی پشتیبانی میشود؟
**Incremental 2500 ppr** (کانکتور **CN2A**) و **Absolute 17-bit** (کانکتور **CN2B**). تغذیه **5 V** از درایو؛ طول کابل پیشنهادی **≤20 m**.
❓ **I/O** چند کانال است و چه کاربردی دارد؟
**8 ورودی** و **6 خروجی** دیجیتال؛ قابل نگاشت به **Servo On / Alarm Reset / Position Done / Brake** و… از طریق پارامترهای گروه **P3**.
❓ شرایط محیطی و نصب سروو درایو و سروو موتور **HITEK ISD500H** چیست؟
دمای کار **0…40°C**، نصب **عمودی** با فاصلهٔ تهویهٔ مناسب، جداسازی کابل **قدرت/سیگنال ≥30 cm**، **ارتینگ صحیح** و استفاده از **فیلتر نویز سمت ورودی** توصیه میشود.
