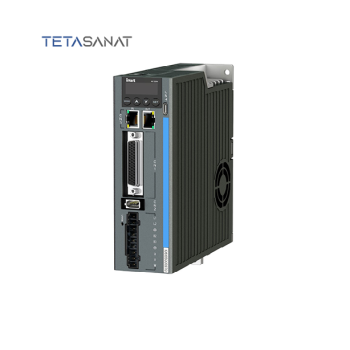

سروو موتور INVT DA180A
مقدمه
سروو موتور اینوت DA180A برای تجهیزات عمومی صنعتی طراحی شده است. تمرکز بر سادگی استقرار، شبکهپذیری و عملکرد پایدار است. این نسل جدید با طراحی فشرده، Type-C برای دیباگ و سه برابر اورلود عرضه میشود و به سه گذرگاه پرکاربرد متصل میشود. این مشخصات بر اساس صفحه رسمی INVT و کاتالوگ DA180A است.
در پروژههایی که به راهاندازی سریع، نگهداشت آسان و قیمت رقابتی نیاز دارند، خانواده سروو موتور INVT DA180A انتخاب منطقی است. سروو درایو DA180A INVT کنترل موتورهای دورانی، خطی و گشتاوری را پشتیبانی میکند و برای خطوط بستهبندی، چوب، نساجی و ماشینابزار مناسب است.
معرفی کلی سروو موتور INVT DA180A
DA180A نسل «Basic» سروو اینوت است. طراحی فشردهتر (تا 45% کوچکتر)، 3× اورلود و پشتیبانی از 4 پروتکل انکودر از ویژگیهای کلیدی است. Auto-tuning یککلیکی، شناساگر اینرسی بار و جبرانسازی موقعیت زمان کمیسیونینگ را کاهش میدهد. سروو درایو DA180A INVT همچنین از Modbus، CANopen و EtherCAT پشتیبانی میکند و گزینه مناسبی برای یکپارچهسازی با PLC است.
در کاربردهایی مانند CNC ششطرفه و وایندر خازن، نسخه EtherCAT سری DA180A بهصورت عملیاتی گزارش شده است؛ این موارد، پاسخ سریع محوری و دقت موقعیتدهی را نشان میدهد.
مشخصات فنی سروو موتور INVT DA180A
- رابطها و گذرگاهها: پشتیبانی از Modbus/CANopen/EtherCAT.
- انکودرها: پشتیبانی از 4 نوع پروتکل انکودر (گسترشپذیر). در کاربردهای واقعی میتوان از انکودرهای مطلق 17–23 بیت IMS20B نیز بهره گرفت.
- توانایی قدرتی: 3× ظرفیت اورلود برای پیکهای کوتاهمدت.
- راهاندازی و تیونینگ: Type-C دیباگ، Auto-tuning یککلیکی، Notch Filter و شناساگر اینرسی.
- پشتیبانی از انواع موتور: Rotary/Linear/Torque.
- ابعاد و چگالی نصب: بدنه فشرده، تا 45% کوچکتر نسبت به نسل پیشین.
برای جزئیات پارامترهای دقیق (کدهای سفارشی، I/O، تایپهای باس، فهرست مدلها)، به کاتالوگ سروو موتور اینوت DA180A و دفترچه راهنما سروو موتور INVT DA180A رجوع شود.
جدول ارتباط انواع مدل سروو درایو DA180A و سروو موتور IMS20B
قاعده تطبیق: انتخاب براساس توان نامی، ولتاژ، نوع انکودر و اینرسی بار انجام میشود. سری IMS20B بازه 0.05–75kW و سایز فریم 40–263mm را پوشش میدهد (Small/Medium Power). برای 0.05–7.5kW از Small Power و برای 6.3–74kW از Medium Power استفاده کنید.
بازه توان پیشنهادی IMS20B | نوع انکودر پیشنهادی IMS20B | سناریوی نمونه | رده درایو DA180A |
0.05–3.0kW (Small Power) | 17-bit مطلق (مگنتی) | ماشین بستهبندی تکمحوره، اقتصادی. | DA180A با Modbus |
| 0.4–7.5kW (Small Power) | 20–23-bit مطلق (اپتیکال) | چندمحوره سبک با همگامسازی مناسب. | DA180A با CANopen |
0.75–15kW* (Small→لبه Medium) | 23-bit مطلق / ریزولور | CNC چندمحوره، واکنش سریع و دقت بالا. | DA180A با EtherCAT |
| 6.3–22kW* (Medium Power) | 23-bit مطلق / ریزولور | وایندر خازن/قیچی هیدرولیک سریع. | DA180A با EtherCAT (کاربری توانتر) |
توضیح: مقدارهای ستارهدار (*) باید با شمارهمدل دقیق درایو DA180A و پلیت IMS20B تطبیق و از کاتالوگ/دفترچه سروو موتور اینوت DA180A قطعی شوند.

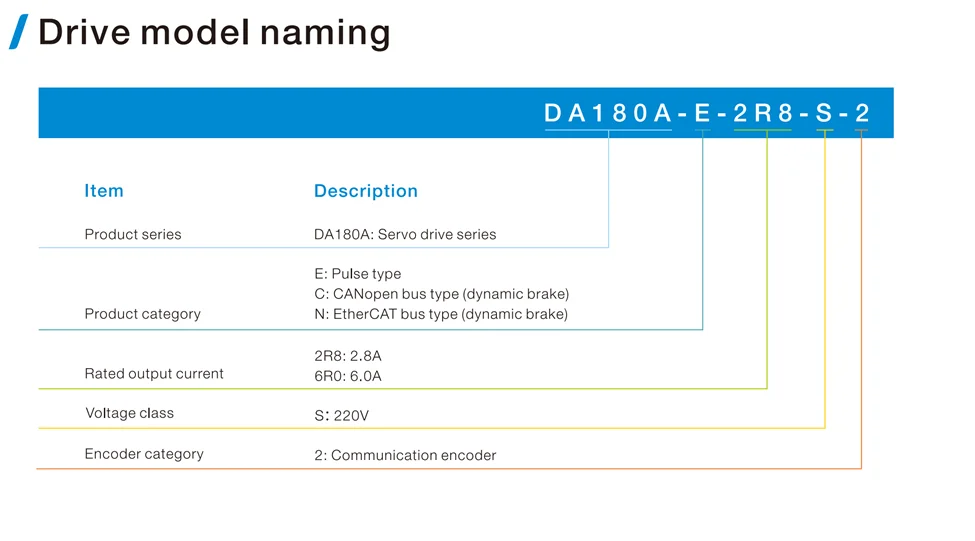

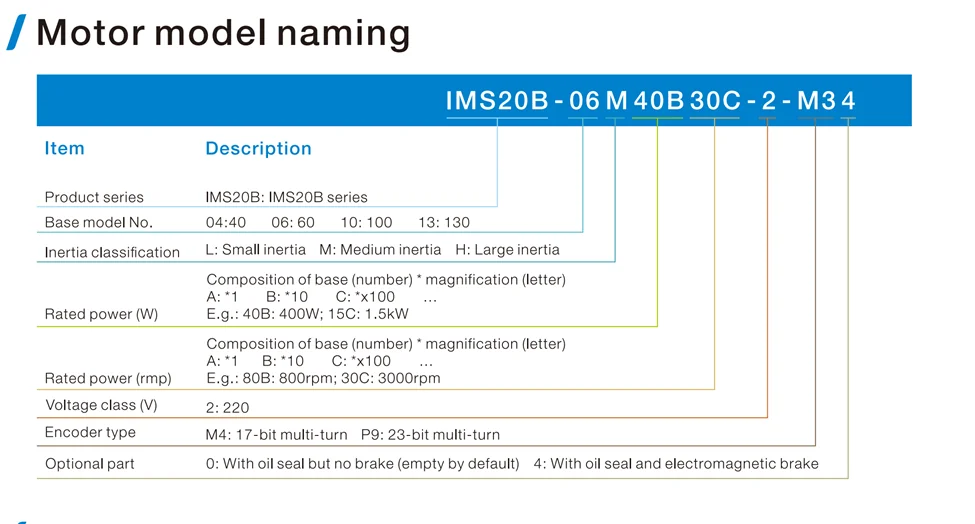

کد خوانی سروو موتور و سروو درایو
کاربردهای صنعتی سری DA180A
- CNC ششطرفه چوب: همزمانی چندمحوره با EtherCAT، دقت موقعیت و پاسخ بالا.
- وایندر خازن: توقف امن هنگام آلارم با ترمز دینامیکی داخلی گزارش شده است؛ مناسب خطوط حساس.
- قیچی ورق (Shearing): همگامسازی باس در دوره 1ms با انکودر 17-bit مطلق.
نکته فنی: برای حرکتهای سریع با پروفایلهای S-curve، سروو درایو DA180A INVT و IMS20B با انکودر مطلق چنددور کارآمد است. ترکیب EtherCAT برای چندمحوره دقیق پیشنهاد میشود.
لیست قیمت و راهنمای خرید سروو موتور اینوت سری DA180A
- برای قیمت خرید سروو موتور اینوت DA180A و بهروزرسانیهای موجودی، با تتا صنعت تماس بگیرید: 02191091022 یا در واتساپ/تلگرام به شماره 09922629425 پیام بدهید.
- هنگام استعلام، توان/ولتاژ شبکه، نوع باس، نوع انکودر و اینرسی بار را اعلام کنید تا لیست قیمت سروو موتور DA180A INVT متناسب پروژه ارائه شود.
- اگر به خرید سروو موتور INVT DA180A با تحویل سریع نیاز دارید، پکیج کامل سروو (درایو DA180A + موتور IMS20B + کابلها) پیشنهاد میشود. برای استعلام فروش سروو موتور INVT DA180A بهصورت ست، مشخصات دقیق مکانیکی (شفت/فلنج/ترمز) را نیز ارسال کنید.
برای انتخاب دقیق مدل، به کاتالوگ سروو موتور INVT DA180A (نسخه V1.2) و دفترچه راهنما سروو موتور اینوت DA180A مراجعه کنید. دیتاشیت شامل ابعاد، I/O، کد مدل، گزینههای باس و انکودر است
همچنین صفحه رسمی IMS20B، بازه توان/فریم و انواع انکودر را شفاف ارائه میکند.
نتیجهگیری تخصصی
سروو موتور اینوت DA180A راهحل اقتصادی و پایدار برای اتوماسیون عمومی است. 3× اورلود، Type-C و خوشه باس Modbus/CANopen/EtherCAT نقاط قوت آن است. برای پروژههای چندمحوره یا پروفایلهای سرعت/شتاب تهاجمی، نسخه EtherCAT را با IMS20B دارای انکودر مطلق 23-bit در نظر بگیرید. در پروژههای اقتصادی تکمحوره، Modbus با انکودر 17-bit مطلق کافی است. ترکیب صحیح باس، انکودر و اینرسی بار، عملکرد قابل پیشبینی و قیمت سروو موتور اینوت DA180A بهینه را تضمین میکند.
برای دریافت کاتالوگ سروو موتور اینوت DA180A و دفترچه راهنما سروو موتور اینوت DA180A به منابع رسمی سایت اینوت نیز میتوانید مراجعه کنید و برای لیست قیمت سروو موتور DA180A INVT با 02191091022 یا 09922629425 تماس بگیرید.
پرسشهای متداول
❓ تفاوت **DA180A** با **DA200/DA200A** چیست؟
**DA200/DA200A** در ردهی **High-performance** با قابلیتهای پیشرفتهی همگامسازی محورها، گنتری، STO و شبکههای صنعتی کامل طراحی شدهاند. **DA180A** یک گزینهی **Basic-Class** برای کاربردهای عمومی اتوماسیون است؛ نصب سادهتر و هزینهی رقابتیتری دارد.
❓ چه انکودرهایی با **DA180A** کار میکنند؟
درایو از **چهار پروتکل انکودر** پشتیبانی میکند و با انکودرهای **مطلق 17–23 بیت** سری **IMS20B** اینوت کاملاً سازگار است. برای انتخاب دقیق باید نوع انکودر و مدل موتور در دیتاشیت تطبیق داده شود.
❓ آیا **DA180A** برای کنترل چندمحوره مناسب است؟
برای چندمحورهی زمانقطعی (Synchronous Motion)، استفاده از **EtherCAT** توصیه میشود. در مستندات رسمی INVT مثالهای کاربردی و تنظیمات نمونه ارائه شدهاند.
❓ محدوده توان قابلپوشش با **IMS20B** چیست؟
**IMS20B Small Power:** 0.05–7.5 kW
**IMS20B Medium Power:** 6.3–74 kW
انتخاب نهایی باید مطابق دیتاشیت درایو و موتور هماهنگ شود تا تطابق گشتاور و جریان تضمین گردد.
❓ برای دریافت **کاتالوگ و قیمت** چه کاری انجام دهم؟
میتوانید از صفحهی رسمی **INVT Servo Drives** یا با **تتا صنعت (021-91091022)** بهعنوان نمایندگی اینوت در لالهزار تماس بگیرید تا **کاتالوگ PDF** و **لیست قیمت بهروز DA180A/IMS20B** برایتان ارسال شود.
