سروو سیستم ( سروو موتور و سروو درایو ) ال‌اس LS سری L7C

مقدمه

طبق کاتالوگ سروو موتور LS L7C ، سری L7C راهکار «پالس/آنالوگ» اقتصادیِ LS برای محورهای دقیق تا 1.0 kW در ورودی تک‌فاز 230VAC است. حلقه‌های سرعت/موقعیت با چرخه کنترلی 5–10 kHz، پاسخ فرکانسی تا 1 kHz (با انکودر سریال 19-بیت)، تیونینگ خودکار، نمایه‌گذاری داخلی و ورودی/خروجی قابل تخصیص را ارائه می‌دهد. یکپارچه‌سازی تغذیه کنترل/قدرت و ترمز دینامیکی داخلی، سیم‌بندی و هزینه سیستمی را کاهش می‌دهد. این پلتفرم با موتورهای اکوسیستم APM (کدهای FAL/FBL/FCL) و انکودر مطلق مغناطیسی 17-بیت سازگار است.

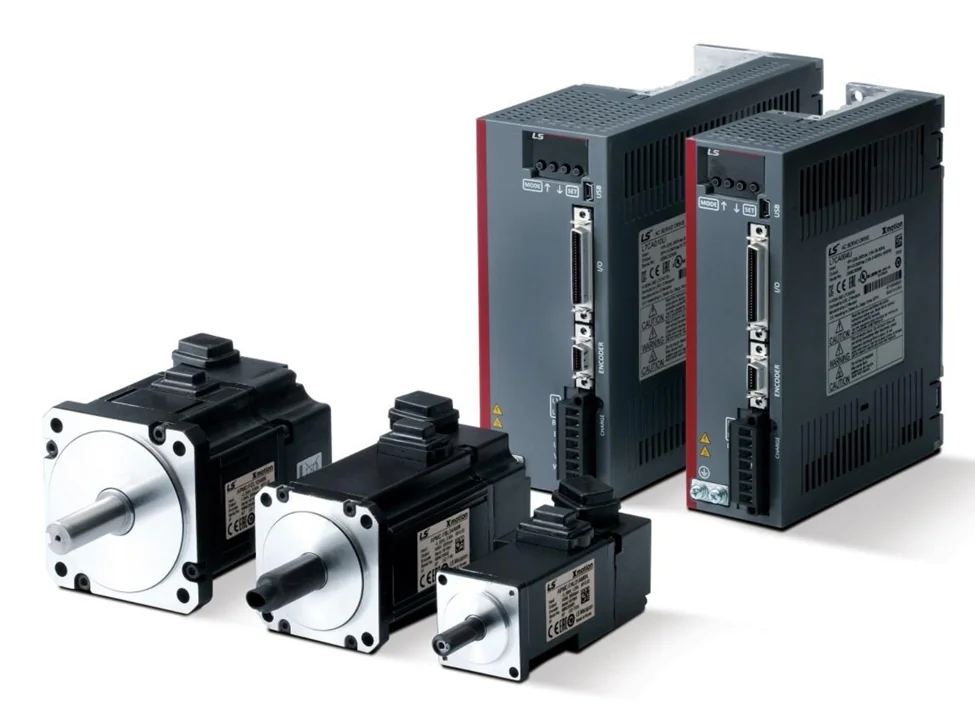

معرفی کلی سروو موتور و  سروو درایو LS L7C

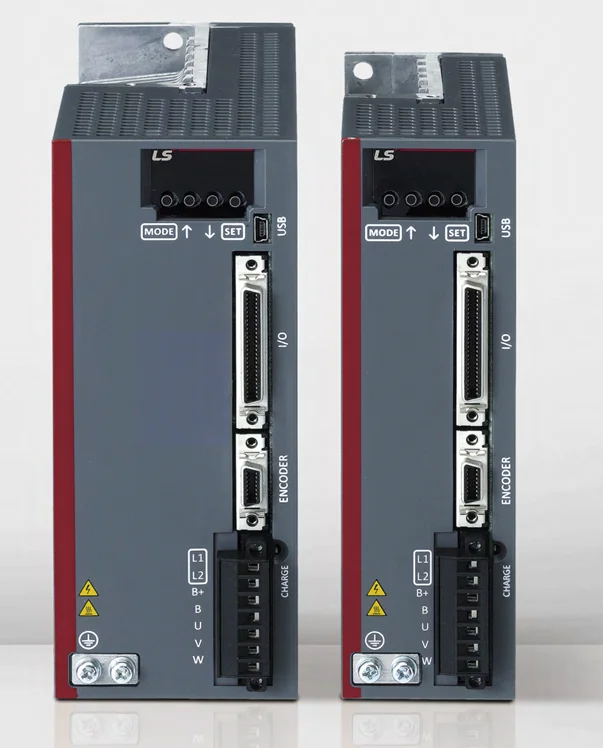

L7C Servo Drive برای موقعیت/سرعت/گشتاور با ورودی پالس (CW/CCW، سیگنال+پالس، A/B) تا 1 Mpps (Line Driver) و 200 kpps (Open Collector) طراحی شده است. امکانات استاندارد شامل Modbus-RTU روی RS-422، USB 2.0 برای پارامترگذاری/فریمور/کپی پارامتر، تیونینگ اتوماتیک، تاریخچه آلارم، Home، JOG، و S-Curve است. ترمز دینامیکی داخلی و ماژول احیا (Regenerative) داخلی/خارجی، مدیریت انرژی و توقف امن‌تری فراهم می‌کند.

مشخصات فنی سروو درایو ال‌اس سری L7C

• ورودی قدرت درایو: تک‌فاز AC200–230V (−15…+10%)، 50–60Hz. لاین-آپ 0.1 تا 1.0 kW. جریان نامی بسته به مدل 1.4…6.75A و جریان پیک 4.2…20.25A.
• حلقه‌های کنترلی: جریان 10 kHz، سرعت/موقعیت 5 kHz؛ پاسخ فرکانسی تا ≈1 kHz (با انکودر سریال ≥19-بیت).
• فرمان و فیدبک: پالس 1 Mpps (Line Driver)، 200 kpps (Open Collector). انکودرها: Quadrature Incremental، BiSS-B/-C (مطلق/Incremental).
• دیجیتال I/O: 10 ورودی DC12–24V قابل تخصیص؛ خروجی‌ها 24VDC/120mA (۵ کانال تخصیصی + ۳ آلارم ثابت).
• آنالوگ: 2×±10V (سرعت Command/Override، گشتاور Command/Limit).
• ایمنی/محیطی: حفاظت‌های اضافه‌جریان/ولتاژ/حرارت/Over-speed، خطای انکودر/فالوینگ و…؛ دمای کار 0…50°C.
• موتورهای همخوان: سری APM با انکودر مطلق مغناطیسی 17-بیت (131,072 count/rev)، پوسته IP67، شفت 40/60/80 mm، توان‌های 0.05…1.0 kW و دور نامی 2000–3000 rpm.

جدول تطابق درایو L7C و سروو موتورهای LS (APM – سری‌های FAL/FBL/FCL)

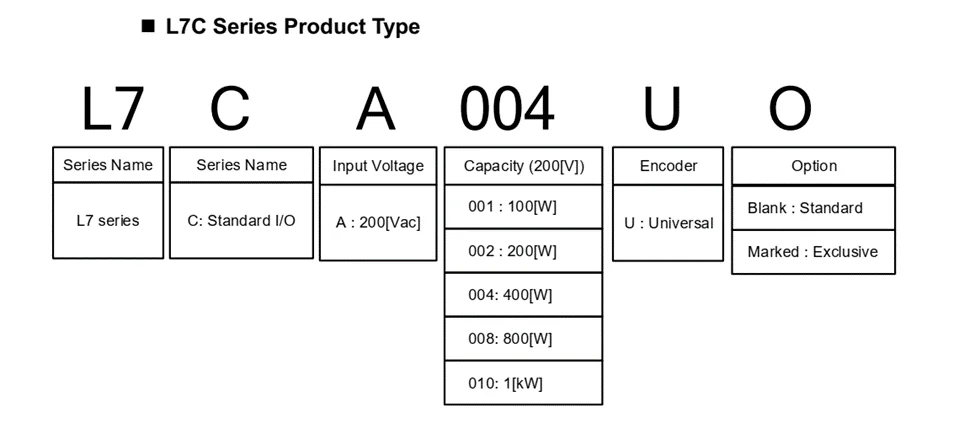

کدخوانی سروو موتور وسروو درایو ال اس سری L7C

کاربردهای صنعتی سروو موتور ال‌اس سری L7C

•  بسته‌بندی: نیاز به پاسخ سریع، فرمان پالس با 1 Mpps و پروفایل S-Curve برای کاهش شوک.
• چاپ و برش: سرعت/موقعیت دقیق، انکودر مطلق 17-بیت؛ حفظ مرجع موقعیت پس از قطع برق.
• اتوماسیون عمومی (XYZ، فیدرها): I/O قابل تخصیص، Home/Limit، JOG و ایندکسر داخلی برای سیکل‌های تکرارشونده.

راهنمای انتخاب سروو موتور

1. ولتاژ شبکه: 1×230VAC، 50–60Hz.
2. توان/اینرسی: نسبت اینرسی بار به موتور را در محدوده توصیه‌شده نگه دارید (معمولاً 20–30× اینرسی موتور بسته به خانواده).
3. فرمان و شبکه: برای همزمانی چندمحوره سخت، گذرگاه‌های Fieldbus زمان‌قطعی مناسب‌ترند؛ L7C ذاتاً پالس/آنالوگ + Modbus-RTU دارد و برای سناریوهای واحدمحور اقتصادی ایده‌آل است. برای EtherCAT/CiA402 به خانواده L7NH/L7P مراجعه کنید.
4. سیم‌بندی و EMI: از کابل‌های شیلددار و گراندینگ صحیح استفاده کنید؛ تنظیم Termination 120 Ω روی RS-422 طبق توصیه سازنده.

لیست قیمت و راهنمای خرید سروو موتور LS سری L7C

برای دریافت قیمت خرید سروو موتور و سروو درایو LS L7C و لیست قیمت سروو موتور و سروو درایو LS L7C  بر اساس توان، انکودر، ترمز، و کابل‌ها با «تتا صنعت» — نمایندگی سروو موتور و سروو درایو ال‌اس LS — تماس بگیرید: 02191091022 یا در واتس‌اپ/تلگرام 09922629425 پیام دهید.

موجودی و تاریخ تأمین، به‌همراه کابل پاور/فیدبک و کیت ترمز ارائه می‌شود. (ارسال پیش‌فاکتور، مشاوره فنی و جایگزینی مدل‌های قدیمی L7S/L7P نیز از همین طریق انجام می‌شود.)

نتیجه‌گیری تخصصی

با توجه به کاتالوگ سروو موتور سری LS L7C در پروژه‌های تک‌محور یا چندمحور سبک با ورودی پالس/آنالوگ، طیف 0.05…1.0 kW، انکودر مطلق 17-بیت، پاسخ ≈1 kHz و ابزار تیونینگ خودکار، نسبت کارایی/هزینه مطلوبی فراهم می‌کند. یکپارچه‌سازی تغذیه کنترل/قدرت، I/O قابل تخصیص و ترمز دینامیکی داخلی، نصب را ساده می‌کند. برای همزمانی محورهای زیاد با EtherCAT، مدل‌های دیگر LS مانند L7NH پیشنهاد می‌شوند؛ اما وقتی اقتصاد و سادگی اولویت دارد، L7C انتخاب دقیقی است.
