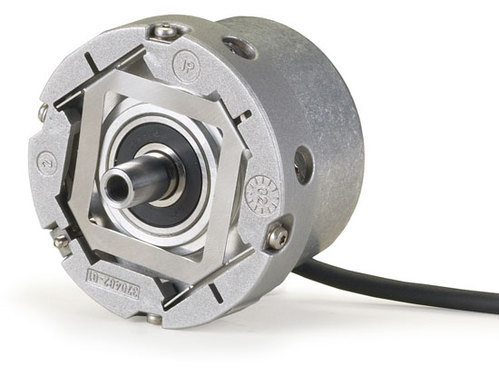

انکودر هایدن هاین 1385 ERN 1385 2048 62S14-70

شرکت HEIDENHAIN تولید کننده انواع انکودر ابسولوت انکودر هایدن هاین  ERN 1385 2048 62S14-70 ، انکودر مولتی ترن ، انکودر سینگل ترن و انکودر با بیت بالا می باشد که می تواند در برنامه های مربوط به ایمنی استفاده شود.  کیفیت بالای محصولات انکودر هایدن هاین HEIDENHAIN آلمان بستگی به امکانات ویژه تولید و تجهیزات اندازه گیری دارد از ویژگی های انکودر هایدن هاین ، دارا بودن تحمل درجه حرارت بالای 150 درجه سانتیگراد، IP بالا و ضد آب بودن این دستگاه می باشد و بزرگترین مصرف کننده این انکودر شرکت SEW بوده که بر روی دستگاه های خود از این انکودر استفاده می کند.

انکودر هایدن هاین  ERN 1385 2048 62S14-70  از نوع افزایشی با ولتاژ خروجی 5VDC می باشد. ساختار داخلی این انکودر هایدن هاین  ERN 1385 2048 62S14-70 نوری بوده. قطر انکودر 40mm و قطر شفت آن 10mm است. رزولوشن این اینکودر 2048 پالس  می باشد. نوع اتصال این انکودر  دارای فرکانس 210kHz و سرعت 5000rpm است. اینکدر هایدن هاین  ERN 1385 2048 62S14-70 دارای درجه حفاظت  IP40 میباشد.

از ویژگی های فیزیکی و ظاهری روتاری انکدر هایدن هاین  ERN 1385 2048 62S14-70 باید به قطر بدنه آن که 40 میلی‌متر است و قطر شفت 10 میلی‌متری  اشاره کنیم.

توجه کنید که  با هر دور چرخش شفت این انکودر 2048 پالس در هریک از خروجی های این دستگاه  ایجاد می‌شود (در واقع با شمارش همین پالس ها است که مواردی مثل چرخش و جابجایی محاسبه میشود؛ درنتیجه هرچه تعدادشان بیشتر باشد دقت محاسبه هم بالاتر می رود) و حداکثر سرعت پاسخگویی آن در یک ثانیه 210 کیلوهرتز است.

این انکودر برای تغذیه به ولتاژ 5  ولت DC با جریان مصرفی 100 میلی‌آمپر نیاز دارد.

شرایط محیطی مثل وجود شوک و ضربه و دما هم تاثیر زیادی در کارایی و طول عمر این وسیله دارد. دمای 40- تا 120 درجه سانتی‌گراد  شرایط مناسبی برای این دستگاه به حساب می آید.
