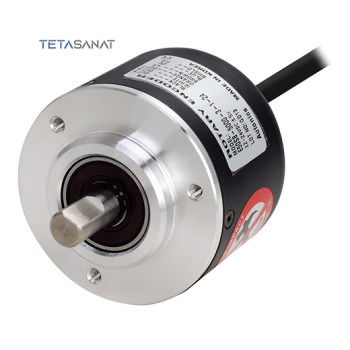

انکودر روتاری 1000 پالس E50S8-1000-3-T-24 آتونیکس
روتاری انکودر آتونیکس E50S8-1000-3-T-24 مدل Shaft type از نوع افزایشی با ولتاژ خروجی 24VDC می باشد. ساختار داخلی این انکودر نوری بوده. قطر انکودر 50mm و قطر شفت آن 8mm است. رزولوشن این اینکودر 100 پالس در یک دور با خروجی A/B/Z و نوع خروجی Totem pole می باشد. نوع اتصال این انکودر روتاری انکودر آتونیکس E50S8-1000-3-T-24 به صورت Axial cable type، دارای فرکانس 300kHz و سرعت 5000rpm است. انکدر E50S8-1000-3-T-24 آتونیکس دارای تجهیزات جانبی کوپلینگ قطر 8mm و پایه می باشد. درجه حفاظت آن IP50 است. جهت خرید و اطلاع از لیست قیمت انکودر Autonics E50S8-1000-3-T-24 با واحد فروش انکودر Autonics شرکت تتا صنعت نمایندگی فروش محصولات آتونیکس تماس بگیرید.
بیشترین چرخشی که این انکودر میبایست در یک دقیقه داشته باشد 5000 دور است.
از ویژگی های فیزیکی و ظاهریروتاری انکودر آتونیکس E50S8-1000-3-T-24 باید به قطر بدنه آن که 50 میلیمتر است و قطر شفت 8 میلیمتری آن با 15 میلیمتر طول، اشاره کنیم. همچنین کابل متصل به این انکودر کابلی 6 رشته و با طول 2 متر است. وزن این انکودر برابر 363 گرم است که برای بسیاری از کاربردها مناسب است.
توجه کنید که با هر دور چرخش شفت این انکودر 1000 پالس در هریک از خروجی های این دستگاه ایجاد میشود (در واقع با شمارش همین پالس ها است که مواردی مثل چرخش و جابجایی محاسبه میشود؛ درنتیجه هرچه تعدادشان بیشتر باشد دقت محاسبه هم بالاتر می رود) و حداکثر سرعت پاسخگویی آن در یک ثانیه 300 کیلوهرتز است.
این انکودر برای تغذیه به ولتاژ 24-12 ولت DC با جریان مصرفی 100 میلیآمپر نیاز دارد.
شرایط محیطی مثل وجود شوک و ضربه و دما هم تاثیر زیادی در کارایی و طول عمر این وسیله دارد. دمای 10- تا 70 درجه سانتیگراد و رطوبت 35 تا 85 درصد شرایط مناسبی برای این دستگاه به حساب می آید
برای اطلاعات بیشتر Encoder آتونیکس سری E50S به لینک زیر مراجعه کنید:
