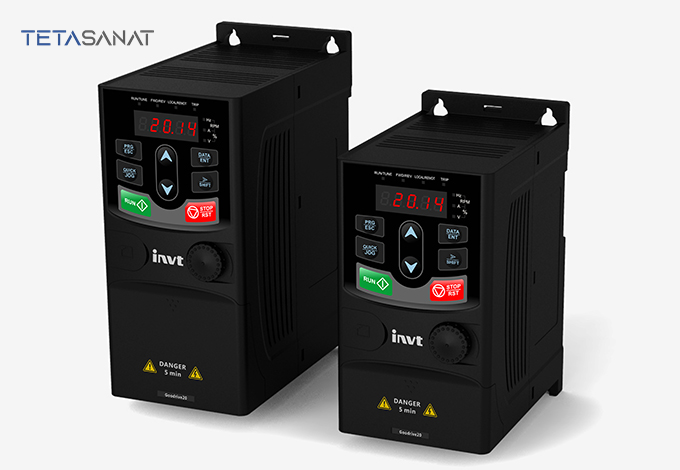

اینورتر تکفاز 0.4kW اینوت GD20-0R4G-S2

اینورتر 0.4 کیلووات اینوت GD20 از سری اینورترهای برد کوتاه و جمع‌وجور Goodrive20 (GD20) برند اینوت است که برای کنترل دور موتورهای سه‌فاز در کاربردهای عمومی و صنعتی طراحی شده و با ترکیب ابعاد کم‌حجم، کنترل برداری بدون سنسور و قیمت اقتصادی، گزینه‌ای مناسب برای پروژه‌هایی است که به راه‌اندازی نرم، تنظیم دقیق سرعت و کاهش استهلاک مکانیکی نیاز دارند.

اینورتر 0.4 کیلووات اینوت GD20؛ اینورتر اینوت سری GD20 مدل GD20-0R4G-S2

اینورتر 0.4 کیلووات اینوت GD20 یکی از مدل‌های پرکاربرد سری Goodrive20 اینوت است که برای کنترل سرعت و گشتاور موتورهای القایی سه‌فاز در توان نامی 0.4kW طراحی شده است. این درایو با امکان راه‌اندازی موتور از طریق شبکه تک‌فاز 220V، ضمن کاهش جریان راه‌اندازی و حذف ضربه‌های مکانیکی، شرایط کاری نرم‌تر و قابل‌اعتماد‌تری را برای تجهیزات دوار فراهم می‌کند.

درایوهای سری GD20 بر پایه کنترل برداری بدون سنسور (SVC) و الگوریتم SVPWM طراحی شده‌اند و با داشتن توابعی مانند PID داخلی، چندسرعته، Simple PLC، منحنی‌های چندنقطه‌ای V/f و ارتباط Modbus RTU روی پورت RS485، امکان یکپارچه‌سازی ساده با PLC، HMI و سیستم‌های مانیتورینگ را فراهم می‌کنند.

معرفی کلی اینورتر 0.4 کیلووات اینوت GD20 و جایگاه آن در سری GD20

کد فنی GD20-0R4G-S2 نشان می‌دهد که این اینورتر از خانواده GD20 بوده و برای توان نامی 0.4kW در سطح ولتاژ 220V تک فاز طراحی شده است. خروجی دستگاه به‌صورت 0-220V سه فاز تعریف شده و محدودۀ فرکانس خروجی طبق کاتالوگ درایو GD20 در بازه‌ای وسیع قابل تنظیم است؛ در نتیجه می‌توان سرعت موتور را متناسب با فرآیند، از دورهای پایین تا نزدیک دور نامی کنترل کرد.

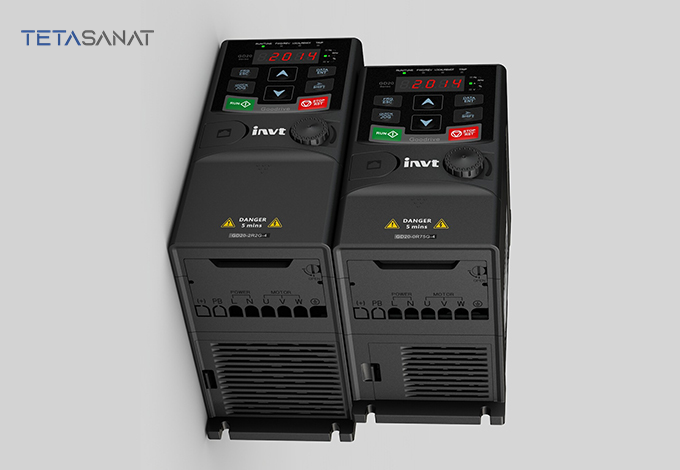

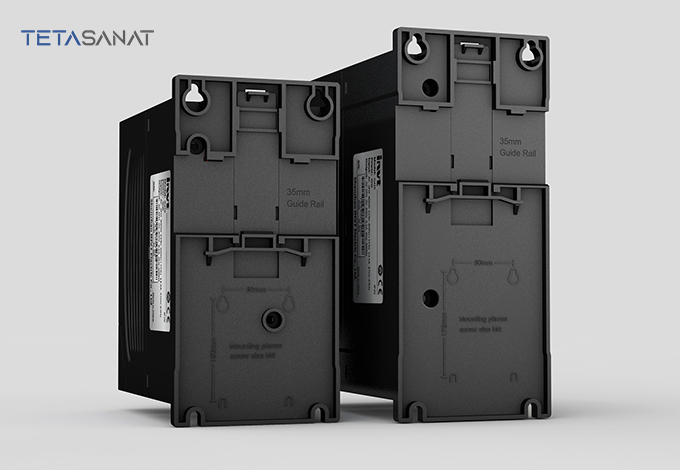

بدنه با درجه حفاظت IP20 و خنک‌کاری فن دار برای نصب داخل تابلوهای برق صنعتی مناسب است. طراحی کتابی و امکان نصب ریل/دیوار، در کنار ابعاد فریم انتخاب‌شده برای مدل GD20-0R4G-S2، به طراح تابلو کمک می‌کند در فضاهای فشرده هم چند درایو را کنار هم جانمایی کند. در این مدل وضعیت راکتور DC: ندارد و چاپر داخلی: دارد طبق جدول رسمی سازنده درج شده است.

ویژگی‌ها و مزایای کلیدی اینورتر 0.4 کیلووات اینوت GD20

• کنترل برداری بدون سنسور (SVC):
  استفاده از الگوریتم کنترل برداری، گشتاور راه‌اندازی بالا و دقت مناسب در تنظیم سرعت را فراهم می‌کند و در کاربردهایی که بار متغیر است، پایداری دور موتور را به‌طور محسوسی ارتقا می‌دهد.
• طراحی مینی و کم‌حجم:
  سری GD20 با ساختار کتابی و ابعاد کوچک، فضای کمی در تابلو اشغال می‌کند و امکان نصب چند اینورتر در کنار هم را فراهم می‌سازد؛ این موضوع برای پروژه‌های بازسازی و تابلوهای با فضای محدود اهمیت زیادی دارد.
• تابع PID داخلی برای کنترل فرآیند:
  با استفاده از حلقه PID داخلی، می‌توان کمیت‌هایی مانند فشار، دما یا دبی را بدون کنترلر خارجی و تنها با اتصال سیگنال آنالوگ فیدبک به درایو، پایدار نگه داشت.
• چندسرعته، Simple PLC و ورودی‌های دیجیتال منعطف:
  امکان تعریف چند سرعت ثابت، اجرای توالی ساده حرکتی از طریق Simple PLC و تخصیص عملکردهای مختلف به ورودی‌های دیجیتال، آزادی عمل بالایی برای پیاده‌سازی سناریوهای کنترلی مختلف ارائه می‌کند.
• ارتباط سریال Modbus RTU روی پورت RS485:
  این امکان، خواندن پارامترها، ارسال فرمان راه‌اندازی/توقف، تنظیم فرکانس مرجع و مانیتورینگ آلارم‌ها را از طریق PLC یا HMI به‌سادگی ممکن می‌کند.
• حفاظت‌های کامل الکتریکی:
  حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت، اضافه‌بار و خطای فاز، امنیت موتور و درایو را در شرایط مختلف شبکه و بار تضمین می‌کند.
• طراحی مناسب برای کاربردهای متنوع:
  ترکیب توان 0.4kW، جریان خروجی نامی 2.5A و قابلیت‌های کنترلی، این مدل را برای کاربردهایی مانند فن‌ها، پمپ‌های کوچک، نوار نقاله‌های سبک و ماشین‌آلات عمومی بسیار مناسب کرده است.

مشخصات فنی شاخص اینورتر 0.4 کیلووات اینوت GD20

• کد فنی اینورتر:
  GD20-0R4G-S2 از سری Goodrive20 اینوت.
• توان نامی:
  0.4kW متناسب با موتور سه‌فاز در کاربرد هدف.
• جریان خروجی نامی:
  حدود 2.5A که در انتخاب سطح حفاظتی و سایز کابل موتور باید در نظر گرفته شود.
• جریان ورودی تقریبی:
  حدود 6.5A در شرایط نامی که برای طراحی بالادست (کلید، فیوز، کابل ورودی) مهم است.
• ولتاژ ورودی:
  220V تک فاز؛ معادل ورودی AC تک‌فاز 220V (کد S2 در انتهای مدل).
• ولتاژ خروجی:
  0-220V سه فاز با امکان تنظیم فرکانس در بازه تعریف‌شده برای سری GD20.
• روش کنترل:
  کنترل برداری بدون سنسور و V/f با منحنی‌های قابل‌تنظیم برای تطبیق بهتر با نوع بار.
• درجه حفاظت بدنه:
  IP20، مناسب نصب در داخل تابلو و محیط‌های صنعتی کنترل‌شده.
• نوع خنک‌کاری:
  فن دار متناسب با کارکرد پیوسته در توان 0.4kW.
• اینترفیس ارتباطی:
  پورت RS485 با پشتیبانی از پروتکل Modbus RTU برای یکپارچه‌سازی در شبکه‌های اتوماسیون.

کاربردهای متداول اینورتر 0.4 کیلووات اینوت GD20 در صنعت

با توجه به مشخصات الکتریکی، توان 0.4kW، جریان خروجی 2.5A و قابلیت‌های کنترلی سری GD20، مدل GD20-0R4G-S2 در طیف وسیعی از کاربردهای تاسیساتی و صنعتی قابل استفاده است و به مهندسان امکان می‌دهد سرعت و گشتاور موتور را به‌صورت دقیق و نرم تنظیم کنند.

• کنترل دور فن‌ها و بلوئرها در سیستم‌های تهویه، سرمایش و تهویه مطبوع.
• پمپ‌های سیرکولاسیون، پمپ‌های فرآیندی و بوسترپمپ‌ها با نیاز به کنترل فشار ثابت.
• نوار نقاله‌های سبک و متوسط در خطوط بسته‌بندی، مونتاژ و انتقال مواد.
• ماشین‌آلات غذایی، پلاستیک، چوب، سرامیک، چاپ و بسته‌بندی.
• کاربردهایی که در آن کاهش ضربه‌های مکانیکی، افزایش عمر گیربکس و کوپلینگ و کاهش مصرف انرژی مهم است.

در تمام این موارد، استفاده از اینورتر 0.4 کیلووات اینوت GD20 علاوه بر بهبود کیفیت کنترل، به کاهش خطاهای مکانیکی، کاهش توقف‌های ناخواسته و بهینه‌سازی مصرف انرژی کمک می‌کند.

نحوه کدخوانی اینورتر اینوت سری GD20 مدل GD20-0R4G-S2

ساختار کدگذاری سری GD20 به‌گونه‌ای است که از روی کد GD20-0R4G-S2 می‌توان اطلاعات مهمی مانند سری درایو، توان نامی، نوع بار و سطح ولتاژ ورودی را استخراج کرد. در این کد، بخش GD20 سری درایو را مشخص می‌کند، بخش میانی 0R4G معرف توان نامی و نوع بار است و بخش انتهایی S2 به سطح ولتاژ ورودی اشاره دارد.

به عنوان مثال، در مدل GD20-0R4G-S2، قسمت 0R4 نشان‌دهنده توانی در حدود 0.4kW است و حرف G بیانگر بار گشتاور ثابت (حرف G در وسط کد) محسوب می‌شود. همچنین پسوند S2 مشخص می‌کند که اینورتر برای ورودی AC تک‌فاز 220V (کد S2 در انتهای مدل) طراحی شده است. با کنار هم قرار دادن این بخش‌ها، طراح تابلو یا مهندس خرید می‌تواند بدون مراجعه به جدول، تصویر نسبتاً دقیقی از رنج توان، نوع بار و سطح ولتاژ مدل به‌دست آورد.

دو تصویر زیر، ساختار کلی کدخوانی سری GD20 را مطابق نمونه‌های رسمی اینوت نشان می‌دهند و کمک می‌کنند اجزای مختلف کد برای مدل‌های مختلف را سریع‌تر تفسیر کنید.

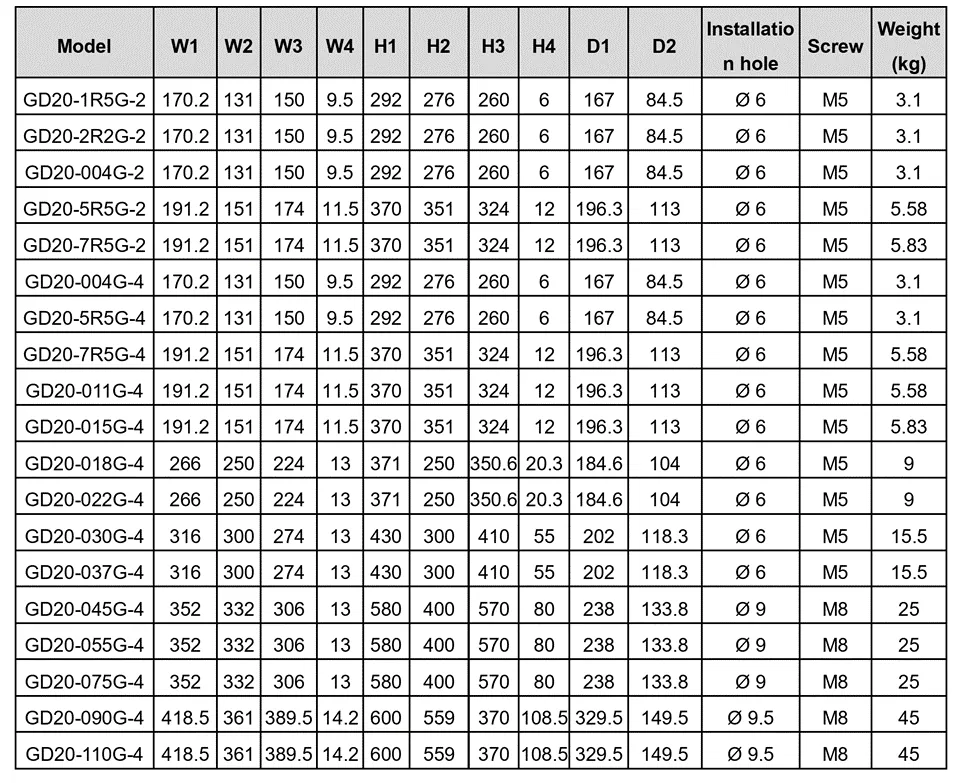

جدول ابعاد و فریم نصب اینورتر 0.4 کیلووات اینوت GD20

ابعاد فیزیکی اینورتر و فریم مورداستفاده، در طراحی تابلو و انتخاب محل نصب اهمیت زیادی دارد. در سری GD20، مدل‌های توان پایین‌تر در فریم‌های کوچک‌تر و مدل‌های توان بالاتر در فریم‌های بزرگ‌تر عرضه می‌شوند تا هم از نظر ابعاد و هم از نظر ظرفیت خنک‌کاری، تناسب مناسبی با توان نامی وجود داشته باشد. مدل GD20-0R4G-S2 بر اساس کاتالوگ در گروه فریم سایز 1 قرار می‌گیرد؛ یعنی فریم سایز 1 با ارتفاع و عمق کمتر برای توان‌های پایین سری GD20.

هنگام جانمایی چند درایو GD20 در یک تابلو، رعایت فواصل عمودی و افقی پیشنهادی، مسیر مناسب عبور کابل قدرت و کنترل و در نظر گرفتن فضای کافی برای گردش هوا و سرویس دوره‌ای، نقش مهمی در افزایش طول عمر و کاهش خطاهای حرارتی دارد. تصاویر زیر نمونه ابعاد کلی و فریم نصب سری GD20 را برای فریم سایز 1 نمایش می‌دهند.

سوالات متداول درباره اینورتر 0.4 کیلووات اینوت GD20

راهنمای خرید و دریافت قیمت اینورتر 0.4 کیلووات اینوت GD20

برای انتخاب صحیح اینورتر 0.4 کیلووات اینوت GD20 لازم است مواردی مانند توان و جریان نامی موتور، نوع بار مکانیکی، شرایط محیطی نصب، نیاز به کارکرد مداوم، الزامات ترمز و لزوم ارتباط با PLC یا HMI را دقیق بررسی کنید. کارشناسان فروش و فنی تتا صنعت با تجربه کار عملی روی اینورترهای اینوت، می‌توانند بر اساس اطلاعات پروژه شما، مناسب‌ترین مدل از سری GD20 را پیشنهاد دهند و در تنظیم اولیه پارامترهای راه‌اندازی همراه شما باشند. برای استعلام موجودی، دریافت قیمت به‌روز و مشاوره تخصصی، کافی است از طریق وب‌سایت تتا صنعت یا شماره‌های تماس درج‌شده با واحد فروش در ارتباط باشید.
