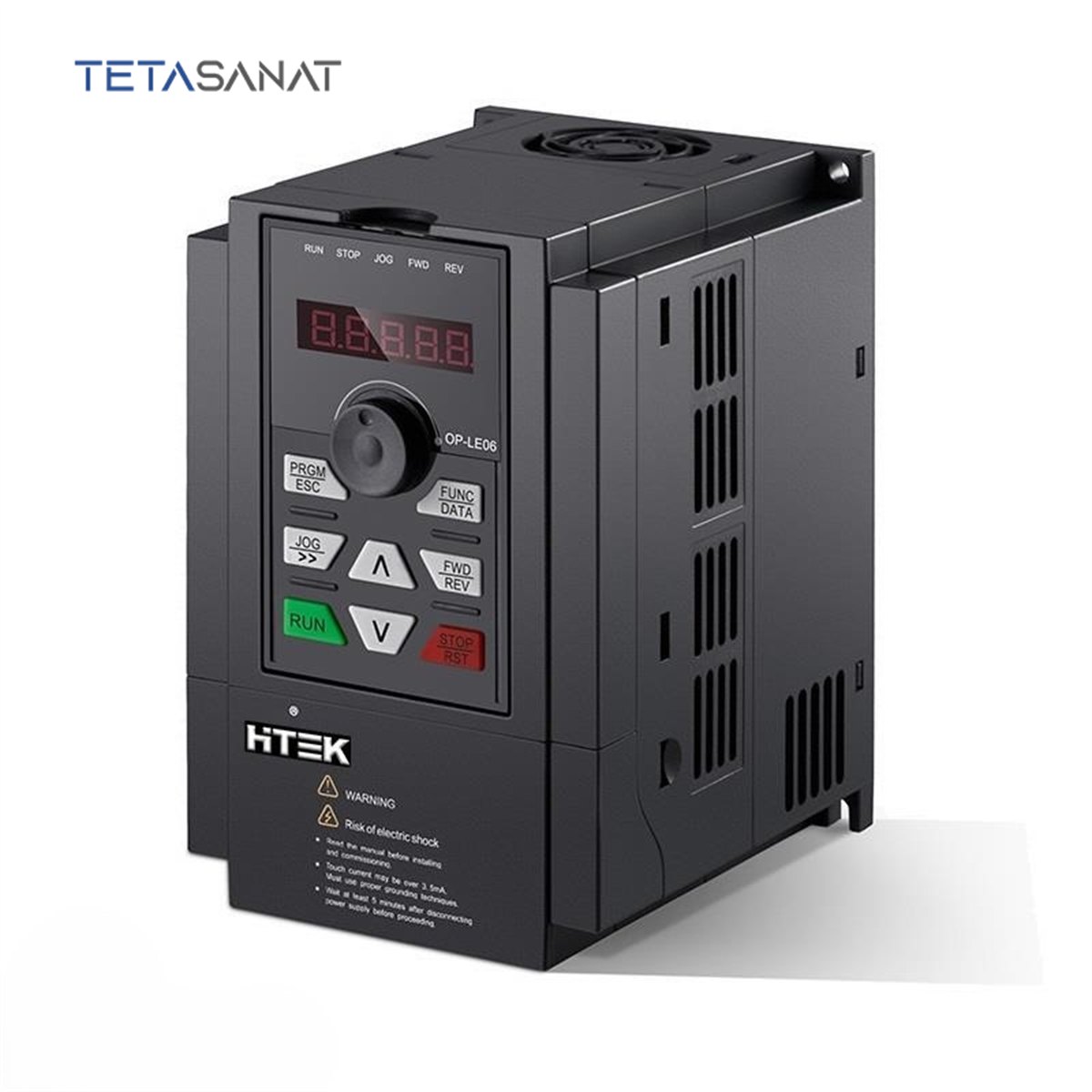

اینورتر سه فاز 18.5kW هایتک F300-018G/022P-4

اینورتر سه فاز 18.5 کیلووات هایتک F300 یک اینورتر از برند هایتک و از خانواده Hitek-F300 است که برای کنترل دور و گشتاور موتورهای سه‌فاز در رنج توان 18.5kW طراحی شده است. این مدل با جریان خروجی نامی در حدود 37A، جریان ورودی تقریبی 38.5A و امکان تغذیه از شبکه سه‌فاز صنعتی در سطح ولتاژ نامی ذکرشده برای ورودی، برای پروژه‌هایی مناسب است که ترکیبی از کنترل پایدار، راندمان بالا و انعطاف‌پذیری در تنظیم سرعت موتور را مطالبه می‌کنند.

جایگاه اینورتر سه فاز 18.5 کیلووات هایتک F300 در خانواده اینورترهای هایتک

برند هایتک درایوهای خود را با تمرکز بر سادگی راه‌اندازی، قیمت اقتصادی و پوشش نیازهای عمومی بازار درایوهای ولتاژ پایین عرضه می‌کند. سری F300 هایتک نسبت به سری‌های اقتصادی‌تر، امکانات کنترلی و حفاظتی کامل‌تری در اختیار می‌گذارد و برای پروژه‌هایی مناسب است که ترکیبی از انعطاف‌پذیری، قابلیت تنظیم پیشرفته و کارکرد طولانی‌مدت نیاز دارند.

اینورتر سه فاز 18.5 کیلووات هایتک F300؛ معرفی اینورتر هایتک مدل F300-018G/022P-4

درایو F300-018G/022P-4 به‌عنوان یکی از اعضای سری F300 هایتک، با درنظرگرفتن نیازهای رایج در تابلوهای برق صنعتی و تاسیسات، قابلیت کنترل سرعت موتور را از طریق تنظیم فرکانس و ولتاژ خروجی فراهم می‌کند. ترکیب توان نامی 18.5kW، جریان خروجی 37A و ساختار کنترلی این سری باعث شده است این مدل در کاربردهایی مانند فن‌ها، پمپ‌ها، نوار نقاله‌ها و بسیاری از ماشین‌آلات فرآیندی به‌عنوان یک گزینه مطمئن شناخته شود.

یکی از نقاط کلیدی در مشخصات فنی اینورتر سه فاز 18.5 کیلووات هایتک F300، ظرفیت اضافه‌بار آن است. این پارامتر نشان می‌دهد اینورتر تا چه حد و برای چه مدت می‌تواند جریانی بالاتر از جریان نامی موتور را تحمل کند بدون آن‌که به طبقات قدرت آسیب برسد یا حفاظت‌ها عمل کنند. در این مدل، امکان تحمل حدود 180 درصد جریان نامی در مدت 3ثانیه و 150 درصد جریان نامی در مدت 3ثانیه پیش‌بینی شده است. این ویژگی در لحظه‌های اوج گشتاور، شروع به‌کار موتورهای تحت بار و نیز در کاربردهای سنگین نقش کلیدی دارد و اگر درست لحاظ شود، هم از تریپ‌های ناخواسته جلوگیری می‌کند و هم عمر مفید اینورتر و موتور را افزایش می‌دهد.

ویژگی‌ها و مزایای کلیدی اینورتر سه فاز 18.5 کیلووات هایتک F300

• کنترل دقیق سرعت و گشتاور موتور:
  از طریق تنظیم فرکانس خروجی و ولتاژ متناظر با آن، می‌توان سرعت موتور را متناسب با نیاز واقعی فرآیند تنظیم کرد. این کار علاوه بر کاهش استهلاک مکانیکی، کمک می‌کند مصرف انرژی در بارهای متغیر به شکل محسوسی کاهش پیدا کند.
• راه‌اندازی نرم و کاهش جریان راه‌اندازی:
  با استفاده از منحنی‌های شتاب قابل تنظیم، موتور به‌صورت تدریجی به سرعت کاری می‌رسد و از جریان‌های راه‌اندازی شدید و شوک‌های مکانیکی روی شفت، کوپلینگ و گیربکس جلوگیری می‌شود.
• ظرفیت اضافه‌بار متناسب با کاربردهای صنعتی:
  در این مدل، امکان تحمل حدود 180 درصد جریان نامی در مدت 3ثانیه و 150 درصد جریان نامی در مدت 3ثانیه پیش‌بینی شده است. در زمان انتخاب اینورتر باید این مقادیر با گشتاور راه‌اندازی، اینرسی بار و تعداد دفعات راه‌اندازی در ساعت مقایسه شود تا انتخاب نهایی از نظر فنی و اقتصادی بهینه باشد.
• بهبود کیفیت توان و مدیریت انرژی بازگشتی:
  در این اینورتر از راکتور DC داخلی برای بهبود کیفیت توان و کاهش هارمونیک‌های جریان استفاده شده است؛ به همین دلیل شکل جریان ورودی به شبکه یکنواخت‌تر شده و فشار کمتری به کلیدهای حفاظتی و کابل‌های بالادست وارد می‌شود. وجود مدار چاپر ترمز داخلی این امکان را فراهم می‌کند که با اتصال مقاومت ترمز مناسب، انرژی بازگشتی موتور به‌صورت کنترل‌شده روی مقاومت تلف شود و توقف محور در زمان کوتاه‌تری انجام شود.
• خنک‌کاری و شرایط محیطی مناسب:
  خنک‌کاری این مدل با گردش هوا و استفاده از فن انجام می‌شود؛ بنابراین رعایت فاصله‌های جانبی و بالایی پیشنهادشده توسط سازنده و تمیز نگه داشتن مسیر جریان هوا برای جلوگیری از افزایش دمای داخلی ضروری است. درجه حفاظت بدنه این اینورتر در محدوده IP20 تعریف شده است و طراحی آن به‌گونه‌ای است که در برابر نفوذ اجسام صلب و تماس ناخواسته دست، محافظت مناسبی ایجاد شود. شرایط محیطی مجاز برای کارکرد این مدل مطابق با بازه‌های دمایی و رطوبتی تعریف‌شده در کاتالوگ است (از10- تا 40 درجه سانتیگراد) و رعایت این حدود برای حفظ طول عمر و جلوگیری از تریپ‌های حرارتی اهمیت دارد.

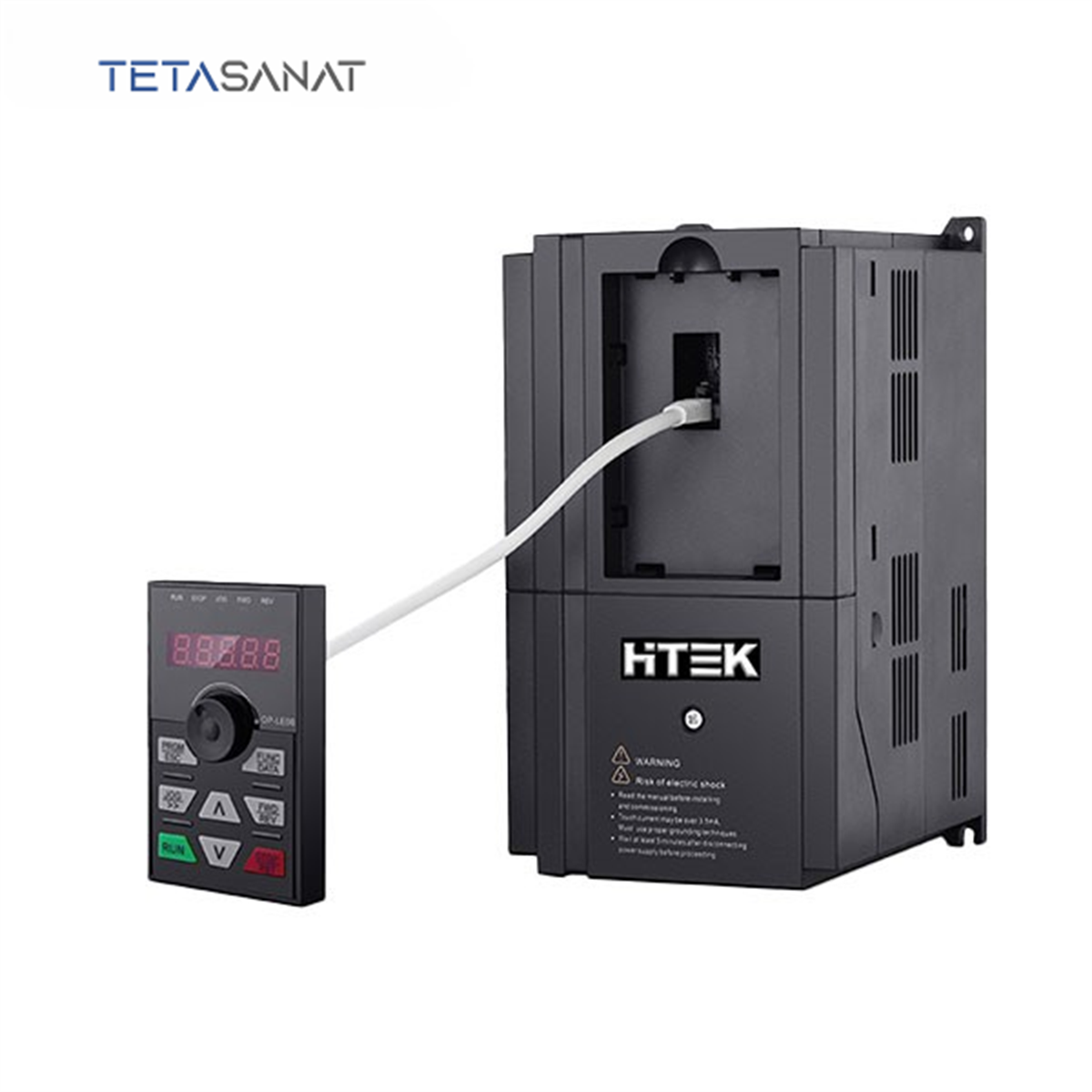

• طراحی کیپد و سهولت بهره‌برداری:
  کیپد این مدل به‌صورت جداشونده طراحی شده است و می‌توان آن را روی درب تابلو یا محل دسترس‌پذیرتری نصب کرد تا اپراتور بدون باز کردن درب تابلو، به پارامترها و فرمان‌های اصلی دسترسی داشته باشد.
• امکانات کنترلی و حفاظتی کامل:
  حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت و خطای فاز، همراه با قابلیت تنظیم حد جریان و زمان‌های شتاب و ترمز، محیط کاری قابل‌اعتمادی برای موتور و تجهیزات مکانیکی فراهم می‌کند.
• قابلیت‌های ارتباطی و یکپارچه‌سازی با اتوماسیون:
  درگاه‌های ارتباطی درنظرگرفته‌شده روی این مدل (مانند RS485) امکان اتصال اینورتر به سیستم‌های کنترلی بالادست را فراهم می‌کنند.
• قابلیت گسترش با استفاده از آپشن‌های خارجی:
  در صورت نیاز به توسعه امکانات، می‌توان از آپشن‌های خارجی مانند فیلترهای هارمونیک، ماژول‌های ارتباطی افزوده یا مقاومت‌های ترمز مجزا استفاده کرد که باید بر اساس راهنمای سازنده و نیاز پروژه انتخاب شوند.

مشخصات فنی شاخص اینورتر سه فاز 18.5 کیلووات هایتک F300

• توان نامی و جریان خروجی:
  توان نامی این اینورتر در حدود 18.5kW تعریف شده است و جریان خروجی نامی 37A مبنای انتخاب کابل موتور، کلیدهای حفاظتی و حاشیه اطمینان بار قرار می‌گیرد.
• جریان ورودی و تجهیزات بالادست:
  جریان ورودی تقریبی 38.5A در شرایط نامی، برای انتخاب تجهیزات بالادست مانند کلید اتوماتیک، فیوز، کنتاکتور و سطح مقطع کابل تغذیه اهمیت دارد و باید با ظرفیت نامی آن‌ها هماهنگ شود.
• ولتاژ ورودی و خروجی:
  ولتاژ ورودی این اینورتر بر اساس مشخصات 380V سه فاز در نظر گرفته شده است و ولتاژ خروجی متناسب با ولتاژ نامی موتور و در محدوده 0-380V سه فاز تنظیم می‌شود تا هم عملکرد موتور صحیح باشد و هم عایق‌بندی آن در محدوده ایمن باقی بماند.
• بازه فرکانس خروجی:
  بازه فرکانس خروجی تعریف‌شده برای این مدل (0-600Hz) امکان راه‌اندازی موتور از سرعت‌های بسیار پایین تا سرعت‌های بالاتر از نامی را فراهم می‌کند؛ استفاده از فرکانس‌های بالاتر از مقدار نامی موتور باید با در نظر گرفتن محدودیت‌های مکانیکی و الکتریکی انجام شود.
• شرایط فیزیکی و ابعادی:
  ابعاد کلی بدنه اینورتر به‌گونه‌ای انتخاب شده که نصب آن در تابلوهای قدرت و کنترل متداول به‌راحتی انجام شود (220x395x215mm). وزن تقریبی دستگاه در حدود 15kg است و باید در طراحی شاسی و ریل نصب، استحکام کافی در نظر گرفته شود.
• نوع خنک‌کاری:
  خنک‌کاری این مدل با گردش هوا و استفاده از فن انجام می‌شود؛ بنابراین رعایت فاصله‌های جانبی و بالایی پیشنهادشده توسط سازنده و تمیز نگه داشتن مسیر جریان هوا برای جلوگیری از افزایش دمای داخلی ضروری است.
• امکانات منطقی و کنترلی داخلی:
  در این سری، یک PLC ساده داخل اینورتر در نظر گرفته شده است تا بتوان منطق‌های پایه مانند توالی راه‌اندازی، تاخیرها و شرایط بین‌قفلی را بدون نیاز به PLC مجزا پیاده‌سازی کرد. برای منطق‌های پیچیده‌تر همچنان استفاده از PLC مستقل توصیه می‌شود.

کاربردهای متداول اینورتر سه فاز 18.5 کیلووات هایتک F300 در پروژه‌های صنعتی

با توجه به ترکیب توان نامی 18.5kW، جریان خروجی 37A، ولتاژ ورودی 380V سه فاز و امکانات کنترلی سری F300 هایتک، اینورتر F300-018G/022P-4 در طیف وسیعی از پروژه‌های صنعتی و تاسیساتی قابل استفاده است. استفاده صحیح از این درایو، علاوه بر کاهش مصرف انرژی، به افزایش عمر مفید موتور، کاهش توقف‌های ناخواسته و بهبود کیفیت فرآیند کمک می‌کند.

• کنترل دور فن‌ها و بلوئرها در سامانه‌های تهویه و تهویه مطبوع صنعتی.
• راه‌اندازی و کنترل پمپ‌های فرآیندی، سیرکولاسیون و بوسترپمپ‌ها با نیاز به تنظیم دبی و فشار.
• کنترل سرعت نوار نقاله‌ها و تجهیزات انتقال مواد در خطوط تولید و بسته‌بندی.
• کاربرد در ماشین‌آلات عمومی مانند میکسرها، دستگاه‌های بسته‌بندی، ماشین‌آلات چاپ و برش.
• پروژه‌هایی که در آن‌ها کاهش ضربه‌های مکانیکی، راه‌اندازی نرم و تنظیم دقیق سرعت، اهمیت ویژه‌ای دارد.

انتخاب درست اینورتر سه فاز 18.5 کیلووات هایتک F300 در کنار طراحی مناسب تابلو و تنظیم اصولی پارامترها، نقش کلیدی در پایداری و بهره‌وری کل سیستم ایفا می‌کند. توجه به توصیه‌های سازنده در خصوص طول کابل موتور، نوع فیلترهای EMC، شرایط محیطی و نحوه سیم‌بندی، از دیگر نکات مهم در بهره‌برداری طولانی‌مدت است.

نحوه درک ساختار کد اینورتر هایتک مدل F300-018G/022P-4

کدی که روی بدنه اینورتر درج می‌شود، اطلاعات فشرده‌ای درباره سری، توان، سطح ولتاژ و برخی ویژگی‌های سخت‌افزاری دستگاه در اختیار طراح قرار می‌دهد. بخش ابتدایی کد، یعنی F300، معمولا به خانواده اینورتر و سطح ولتاژ تعلق دارد و نشان می‌دهد این مدل به کدام سری از اینورترهای هایتک وابسته است.

بخش میانی کد، یعنی 018G/022P، عموماً بیانگر رنج توان اینورتر است و می‌توان آن را به‌صورت تقریبی معادل 18G/022kW تفسیر کرد. حرف انتهایی این بخش، در صورت وجود، جهت‌گیری کلی در مورد نوع بار را مشخص می‌کند؛ برای نمونه، می‌توان آن را به شکل بار سبک و کاربردهای پمپ و فن در نظر گرفت و در انتخاب اینورتر برای بارهای گشتاور ثابت یا پمپ و فن از آن کمک گرفت.

بخش انتهایی کد، یعنی 4، اطلاعات تکمیلی مانند سطح ولتاژ، نوع ورودی، نسخه سخت‌افزاری یا برخی جزئیات سفارش را منتقل می‌کند. برای تفسیر دقیق تمام اجزای کد، مراجعه به راهنمای رسمی سری Hitek-F300 ضروری است؛ با این حال، آشنایی کلی با ساختار کد کمک می‌کند در زمان انتخاب و استعلام، مدل مناسب سریع‌تر شناسایی شود.

ابعاد، جانمایی و نکات نصب اینورتر سه فاز 18.5 کیلووات هایتک F300

در طراحی تابلو و محفظه نصب اینورتر سه فاز 18.5 کیلووات هایتک F300، توجه به ابعاد فیزیکی اینورتر و فضای مورد نیاز برای تهویه و سیم‌بندی از نکات اساسی است. انتخاب محل نصب باید به‌گونه‌ای باشد که جریان هوای خنک‌کاری مسدود نشود، دسترسی به ترمینال‌ها و کیپد برای اپراتور آسان باشد و امکان سرویس دوره‌ای بدون نیاز به دمونتاژ گسترده فراهم شود. ابعاد کلی بدنه اینورتر به‌گونه‌ای انتخاب شده که نصب آن در تابلوهای قدرت و کنترل متداول به‌راحتی انجام شود (220x395x215mm). وزن تقریبی دستگاه در حدود 15kg است و باید در طراحی شاسی و ریل نصب، استحکام کافی در نظر گرفته شود.

رعایت فاصله‌های افقی و عمودی توصیه‌شده بین چند اینورتر و دیگر تجهیزات گرمازا، به همراه درنظرگرفتن مسیر عبور کابل‌های قدرت و کنترل، از بروز تداخل حرارتی و الکترومغناطیسی جلوگیری می‌کند. همچنین در کاربردهایی که اینورتر در محیط‌های دارای گردوغبار یا رطوبت نصب می‌شود، انتخاب محفظه با درجه حفاظت مناسب و تمهیدات فیلتراسیون هوا اهمیت دوچندان دارد.

سوالات متداول درباره اینورتر سه فاز 18.5 کیلووات هایتک F300

راهنمای خرید و دریافت قیمت اینورتر سه فاز 18.5 کیلووات هایتک F300

برای انتخاب و خرید اینورتر سه فاز 18.5 کیلووات هایتک F300، لازم است تصویر دقیقی از شرایط کاری موتور، نوع فرآیند، سطح ولتاژ شبکه و امکانات کنترلی مورد نیاز داشته باشید. کارشناسان فنی و فروش تتا صنعت با تجربه عملی در پروژه‌های مختلف مبتنی بر درایوهای برند هایتک می‌توانند در تعیین رنج توان، بررسی ظرفیت اضافه‌بار، انتخاب لوازم جانبی مانند فیلتر، راکتور و مقاومت ترمز و همچنین راه‌اندازی اولیه دستگاه همراه شما باشند. برای استعلام موجودی، دریافت قیمت به‌روز و مشاوره تخصصی، می‌توانید از طریق وب‌سایت تتا صنعت یا راه‌های ارتباطی اعلام‌شده با واحد فروش در تماس باشید.
