HMI اینوت VS-156QS

HMI اینوت VS-156QS یک پنل لمسی صنعتی از برند اینوت در سری VS-Q است که برای مانیتورینگ و کنترل ماشین‌آلات و خطوط تولید طراحی شده است. در این مدل، نمایشگر 15.6″ با رزولوشن 1920×1080 استفاده شده تا اپراتور بتواند روند فرآیند، آلارم‌ها و پارامترهای ماشین را با وضوح مناسب مشاهده کند. وجود درگاه‌های شبکه مانند Ethernet و در برخی مدل‌ها WIFI باعث می‌شود این HMI به‌راحتی در معماری‌های مدرن با دسترسی از راه دور و مانیتورینگ مرکزی ادغام شود. مدل VS-156QS با توجه به ترکیب اندازه نمایشگر، توان پردازشی و امکانات ارتباطی، گزینه‌ای مناسب برای طراحانی است که به دنبال HMI اقتصادی اما حرفه‌ای در پروژه‌های خود هستند.

ویژگی‌های نمایشگر و طراحی مکانیکی HMI اینوت VS-156QS

این مدل از نمایشگر لمسی با اندازه 15.6″ و رزولوشن 1920×1080 استفاده می‌کند که برای نمایش صفحات گرافیکی، روندها و آلارم‌ها با جزییات مناسب در نظر گرفته شده است. بدنه دستگاه با ابعاد 395x257x31mm طراحی شده و به‌راحتی روی درب تابلوهای استاندارد نصب می‌شود. وزن تقریبی 2.45kg نیز برای نصب روی درب‌های فلزی رایج تابلو مشکلی ایجاد نمی‌کند. روشنایی نمایشگر در حد 300cd/m² است تا در محیط‌های صنعتی و تابلوهایی که نور محیط متغیر است، خوانایی مناسبی فراهم شود.

پردازنده، حافظه و کارکرد نرم‌افزاری

در بخش پردازنده، سازنده برای این سری از معماری Cortex-A7/1.2GHz بهره گرفته است تا زمان پاسخ‌گویی صفحات، اجرای انیمیشن‌ها و پردازش داده‌ها در پروژه‌های با تعداد صفحه و آبجکت متوسط تا نسبتاً سنگین، در سطح قابل قبولی باقی بماند.

حافظه اجرایی مبتنی بر DDR3 با ظرفیتی در حد 256MB DDR3 برای اجرای روان صفحات و پروژه‌های گرافیکی و حافظه فلش داخلی با ظرفیتی در حد 4GB eMMC برای ذخیره پروژه، فونت‌ها و آرشیو داده‌های موردنیاز تا در کاربردهایی مانند ثبت آلارم، ذخیره Trend، Recipe و صفحات گرافیکی مشکلی از نظر کمبود فضا ایجاد نشود.

نرم‌افزار برنامه‌نویسی این سری از HMIهای اینوت، HMITOOL است که مجموعه کاملی از آبجکت‌های گرافیکی، درایورهای ارتباطی و امکاناتی مانند Trend، آلارم، Recipe و Log داده را در اختیار طراح قرار می‌دهد تا بتواند بدون پیچیدگی زیاد، یک اینترفیس کاربر حرفه‌ای و قابل فهم برای اپراتور ایجاد کند.

امکانات ارتباطی و ادغام با شبکه اتوماسیون

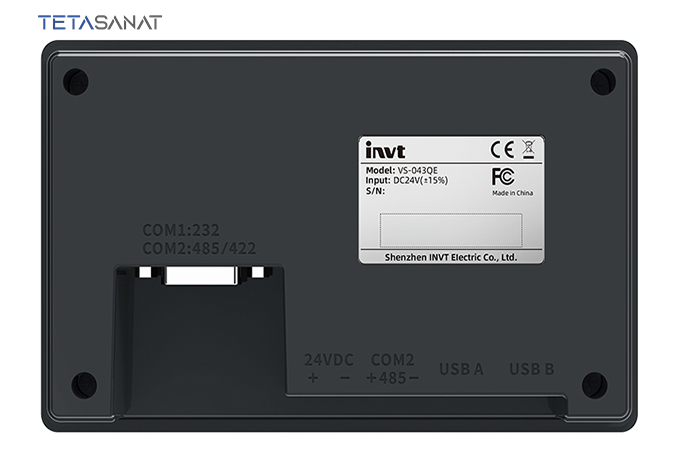

پورت USB برای دانلود و آپلود سریع پروژه، انتقال فایل‌ها و به‌روزرسانی آسان HMI، رابط RS-232 برای ارتباط نقطه‌به‌نقطه با PLC یا تجهیزات سریال قدیمی‌تر، پورت‌های RS-485/RS-422 برای شبکه‌های صنعتی چندگره‌ای و اتصال هم‌زمان چند تجهیز روی یک باس، پورت Ethernet برای اتصال به شبکه صنعتی، سیستم‌های اسکادا و مانیتورینگ از راه دور، قابلیت WIFI برای ارتباط بی‌سیم در برخی سناریوها مانند مانیتورینگ محلی بدون کابل‌کشی اضافه در این مدل در نظر گرفته شده است تا دست طراح در انتخاب معماری ارتباطی باز باشد.

این امکانات ارتباطی باعث می‌شود HMI بتواند در کنار PLC اینوت و سایر تجهیزات اتوماسیون، یک گره کلیدی در شبکه کنترل باشد و نقش واسط کاربر و درگاه تنظیمات را بر عهده بگیرد.

شرایط کاری، تغذیه و دوام صنعتی

تغذیه HMI به‌صورت 24VDC در نظر گرفته شده است که با استاندارد تغذیه رایج در تابلوهای کنترل هم‌خوانی دارد و انتخاب منبع تغذیه را ساده می‌کند. محدوده دمای کاری در دیتاشیت با -20…55°C مشخص شده است و این بازه برای بیشتر تابلوهای صنعتی داخل سالن و بسیاری از محیط‌های نیمه‌سنتی مناسب است، به شرط آن‌که تهویه مناسب تابلو در طراحی لحاظ شده باشد. درجه حفاظتی نمای جلوی HMI برابر با IP65 است و در صورت نصب صحیح روی درب تابلو، در برابر گردوغبار محیطی و پاشش ملایم آب مقاوم عمل می‌کند.

کاربردهای پیشنهادی برای HMI اینوت VS-156QS

با توجه به اندازه نمایشگر، سطح روشنایی، توان پردازشی و امکانات ارتباطی، این HMI را می‌توان در سناریوهای زیر به‌خوبی به کار گرفت:

• اتاق‌های کنترل محلی، تابلوهای اصلی کارخانه و کاربردهایی که در آن‌ها نمایش نمودار، Trend و چند صفحه به صورت هم‌زمان اهمیت دارد.
• پروژه‌هایی که نیاز به اتصال HMI به شبکه صنعتی، سیستم اسکادا یا مانیتورینگ مرکزی بر پایه Ethernet دارند.
• کاربردهایی که در آن‌ها ارتباط بی‌سیم برای مانیتورینگ محلی یا دسترسی موقت سرویس بسیار مفید است.

نکات مهم در انتخاب و نصب HMI اینوت VS-156QS

در زمان انتخاب HMI اینوت VS-156QS، لازم است اندازه نمایشگر، رزولوشن، نوع پورت‌های ارتباطی، شرایط محیطی و سطح پیچیدگی پروژه به‌دقت بررسی شود تا HMI از نظر سخت‌افزار و نرم‌افزار متناسب با نیاز واقعی سیستم انتخاب شود. همچنین توجه به کیفیت تغذیه 24VDC، اجرای صحیح ارت و حفاظت در برابر نویز، استفاده از کابل‌های ارتباطی مناسب و رعایت حاشیه اطمینان در تهویه و دمای داخل تابلو، نقش مهمی در پایداری بلندمدت این تجهیز دارد.

پرسش‌های متداول درباره HMI اینوت VS-156QS

راهنمای خرید و دریافت قیمت HMI اینوت VS-156QS

برای انتخاب و خرید HMI اینوت VS-156QS متناسب با نوع PLC، شبکه ارتباطی و سطح گرافیک مورد نیاز در پروژه، می‌توانید از مشاوره کارشناسان تتا صنعت استفاده کنید. تیم فنی ما با بررسی مشخصات پروژه، اندازه مناسب HMI، امکانات ارتباطی مورد نیاز و محدودیت‌های بودجه، گزینه‌ای بهینه از سری VS-Q اینوت را به شما پیشنهاد می‌دهد. برای استعلام قیمت به‌روز، آگاهی از موجودی و دریافت اطلاعات تکمیلی، از طریق وب‌سایت تتا صنعت یا شماره‌های تماس واحد فروش با ما در ارتباط باشید.
