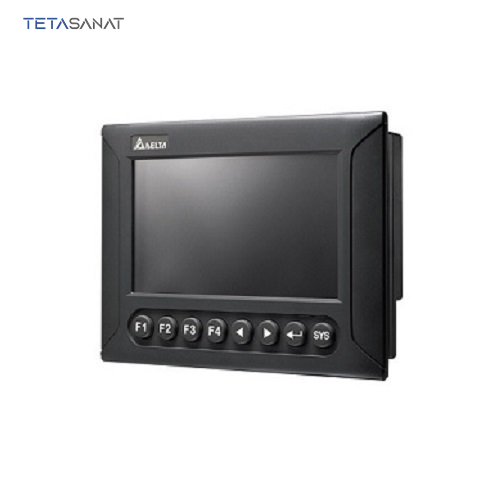

HMI دلتا DOP-B07S401K

HMI دلتا DOP-B07S401K یک پنل لمسی صنعتی از برند دلتا در سری DOP-B است که برای مانیتورینگ و کنترل ماشین‌آلات و خطوط تولید در محیط‌های صنعتی طراحی شده است. در این مدل از نمایشگر 7inch با رزولوشن 800×480 استفاده شده است تا اپراتور بتواند فرآیند، آلارم‌ها و پارامترهای اصلی را با وضوح مناسب مشاهده و تنظیم کند. رابط‌های سریال تعبیه‌شده روی این HMI، ارتباط پایدار با PLCها و درایوهای صنعتی را در پروژه‌های کوچک و متوسط تضمین می‌کند. مدل DOP-B07S401K با توجه به ترکیب اندازه نمایشگر، امکانات ارتباطی و نرم‌افزار مهندسی دلتا، گزینه‌ای مناسب برای طراحانی است که به دنبال یک HMI قابل اعتماد و مقرون‌به‌صرفه در پروژه‌های خود هستند.

ویژگی‌های نمایشگر و طراحی مکانیکی HMI دلتا DOP-B07S401K

نمایشگر این HMI با اندازه 7inch و رزولوشن 800×480 طراحی شده است تا هم متن‌ها و هم نمودارها، آلارم‌ها و آیکون‌ها با خوانایی مناسب در اختیار اپراتور قرار گیرد. بدنه HMI با ابعاد 215x161x50mm طراحی شده است و به‌راحتی می‌توان با ایجاد برش مناسب روی درب تابلو، آن را نصب و با گیره‌های استاندارد پنل‌مونت تثبیت کرد.

شرایط کاری، تغذیه و حفاظت HMI

تغذیه این HMI به‌صورت 24VDC در نظر گرفته شده است که با استاندارد تغذیه رایج در تابلوهای کنترل هم‌خوانی دارد و انتخاب منبع تغذیه را ساده می‌کند. در بخش شرایط محیطی، بازه دمای کاری و رطوبت مجاز در دیتاشیت مشخص شده است و رعایت این محدوده برای تضمین عمر مفید و جلوگیری از خطاهای ناشی از گرما یا رطوبت بالا ضروری است. درجه حفاظتی نمای جلوی HMI برابر IP65 بوده و در صورت نصب صحیح روی درب تابلو، در برابر گردوغبار و پاشش ملایم آب از روبه‌رو مطابق همین کلاس حفاظتی عمل می‌کند.

پردازنده، حافظه و نرم‌افزار مهندسی

حافظه داخلی با ظرفیتی در حد Flash ROM:128MB|RAM:64MB برای ذخیره پروژه، فونت‌ها، آلارم‌ها و بخشی از آرشیو داده‌ها در نظر گرفته شده است و برای بسیاری از کاربردهای معمول و نیمه‌پیشرفته کافی است.

پیکربندی صفحات گرافیکی، آلارم‌ها، Trendها و ارتباطات این HMI از طریق نرم‌افزار مهندسی DOPSoft انجام می‌شود. این نرم‌افزار مجموعه‌ای از آبجکت‌های آماده، درایورهای ارتباطی و امکانات شبیه‌سازی را در اختیار مهندسین قرار می‌دهد تا بتوانند بدون برنامه‌نویسی پیچیده، یک واسط کاربر حرفه‌ای، قابل فهم برای اپراتور و هماهنگ با زبان و استانداردهای پروژه طراحی کنند.

امکانات ارتباطی و یکپارچه‌سازی با شبکه اتوماسیون

رابط RS-232 برای ارتباط نقطه‌به‌نقطه با PLCها و درایوهای دلتا یا سایر تجهیزات قدیمی‌تر، رابط RS-485 برای ایجاد شبکه چندگره‌ای بین چند PLC، HMI و درایو روی یک زوج سیم و تبادل داده به‌صورت سریال صنعتی، پورت USB برای دانلود و آپلود سریع پروژه، به‌روزرسانی HMI و در برخی مدل‌ها ذخیره لاگ داده روی فلش در این مدل در نظر گرفته شده است تا دست طراح در انتخاب معماری ارتباطی و نحوه تبادل داده باز باشد.

کاربردهای پیشنهادی برای HMI دلتا DOP-B07S401K

با توجه به اندازه صفحه، رزولوشن، امکانات ارتباطی و کلاس حفاظتی، این HMI را می‌توان در سناریوهای زیر به‌خوبی به کار گرفت:

• سیستم‌هایی که چند تجهیز مانند چند اینورتر، PLC و شمارنده باید روی یک شبکه سریال Modbus با HMI تبادل داده داشته باشند.

نکات مهم در انتخاب و نصب HMI دلتا DOP-B07S401K

در زمان انتخاب HMI دلتا DOP-B07S401K لازم است اندازه نمایشگر، رزولوشن، نوع پورت‌های ارتباطی، شرایط محیطی و سطح پیچیدگی پروژه به‌دقت بررسی شود تا HMI از نظر سخت‌افزار و نرم‌افزار متناسب با نیاز واقعی سیستم انتخاب شود. همچنین توجه به کیفیت تغذیه، اجرای صحیح ارت و حفاظت در برابر نویز، استفاده از کابل‌های ارتباطی مناسب و رعایت حاشیه اطمینان در تهویه و دمای داخل تابلو، نقش مهمی در پایداری بلندمدت این تجهیز دارد.

پرسش‌های متداول درباره HMI دلتا DOP-B07S401K

راهنمای خرید و دریافت قیمت HMI دلتا DOP-B07S401K

برای انتخاب و خرید HMI دلتا DOP-B07S401K متناسب با نوع PLC، شبکه ارتباطی و سطح گرافیک مورد نیاز در پروژه، می‌توانید از مشاوره کارشناسان تتا صنعت استفاده کنید. تیم فنی ما با بررسی مشخصات پروژه، اندازه مناسب HMI، امکانات ارتباطی مورد نیاز و محدودیت‌های بودجه، گزینه‌ای بهینه از خانواده HMIهای دلتا را به شما پیشنهاد می‌دهد. برای استعلام قیمت به‌روز، آگاهی از موجودی و دریافت اطلاعات تکمیلی، از طریق وب‌سایت تتا صنعت یا شماره‌های تماس واحد فروش با ما در ارتباط باشید.
