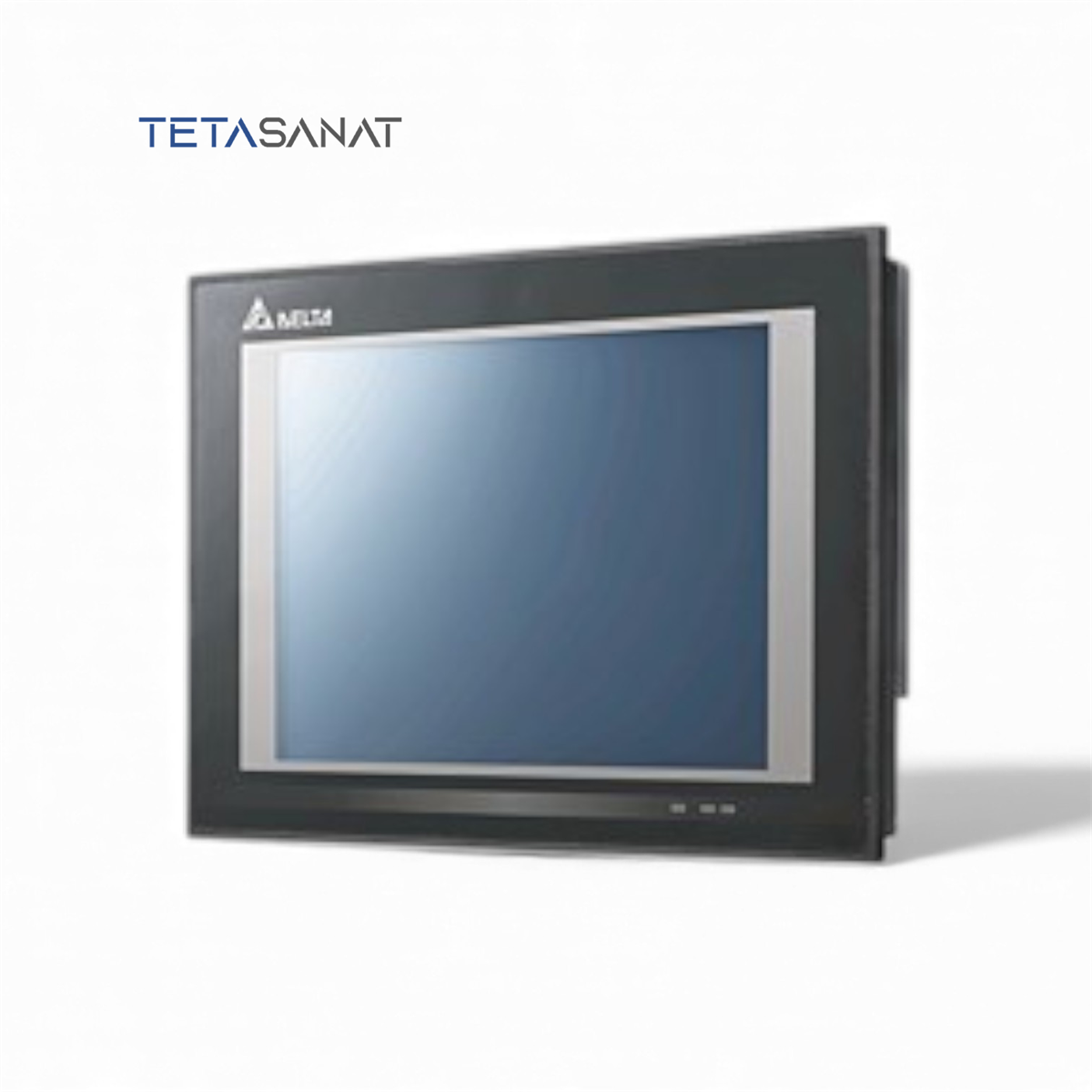

HMI دلتا DOP-W105B

HMI دلتا DOP-W105B یک پنل لمسی صنعتی از برند دلتا در سری DOP-W است که برای مانیتورینگ و کنترل ماشین‌آلات و خطوط تولید در محیط‌های صنعتی طراحی شده است. در این مدل از نمایشگر 10.4inch با رزولوشن 800×600 استفاده شده است تا اپراتور بتواند فرآیند، آلارم‌ها و پارامترهای اصلی را با وضوح مناسب مشاهده و تنظیم کند. وجود درگاه Ethernet امکان اتصال HMI به شبکه صنعتی، سیستم‌های اسکادا و مانیتورینگ مرکزی را فراهم می‌کند و برای پروژه‌های مدرن یک مزیت مهم به شمار می‌آید. مدل DOP-W105B با توجه به ترکیب اندازه نمایشگر، امکانات ارتباطی و نرم‌افزار مهندسی دلتا، گزینه‌ای مناسب برای طراحانی است که به دنبال یک HMI قابل اعتماد و مقرون‌به‌صرفه در پروژه‌های خود هستند.

ویژگی‌های نمایشگر و طراحی مکانیکی HMI دلتا DOP-W105B

نمایشگر این HMI با اندازه 10.4inch و رزولوشن 800×600 طراحی شده است تا هم متن‌ها و هم نمودارها، آلارم‌ها و آیکون‌ها با خوانایی مناسب در اختیار اپراتور قرار گیرد. میزان روشنایی صفحه با مقدار 300nit در نظر گرفته شده است تا در تابلوهای نصب‌شده در محیط‌های نسبتاً روشن نیز اطلاعات روی صفحه به‌خوبی دیده شود، به شرط آن‌که شیشه تابلو و زاویه نصب به‌درستی انتخاب شود. بدنه HMI با ابعاد 299x224x46.8mm طراحی شده است و به‌راحتی می‌توان با ایجاد برش مناسب روی درب تابلو، آن را نصب و با گیره‌های استاندارد پنل‌مونت تثبیت کرد. وزن تقریبی دستگاه حدود 1750g است و برای نصب روی درب‌های فلزی استاندارد تابلوهای کنترل محدودیتی از نظر استحکام ایجاد نمی‌کند.

شرایط کاری، تغذیه و حفاظت HMI

تغذیه این HMI به‌صورت 24VDC در نظر گرفته شده است که با استاندارد تغذیه رایج در تابلوهای کنترل هم‌خوانی دارد و انتخاب منبع تغذیه را ساده می‌کند. در بخش شرایط محیطی، بازه دمای کاری و رطوبت مجاز در دیتاشیت مشخص شده است و رعایت این محدوده برای تضمین عمر مفید و جلوگیری از خطاهای ناشی از گرما یا رطوبت بالا ضروری است. درجه حفاظتی نمای جلوی HMI برابر IP65 بوده و در صورت نصب صحیح روی درب تابلو، در برابر گردوغبار و پاشش ملایم آب از روبه‌رو مطابق همین کلاس حفاظتی عمل می‌کند.

پردازنده، حافظه و نرم‌افزار مهندسی

در بخش سخت‌افزاری، این سری از HMIهای دلتا به پردازنده 1GHz مجهز شده‌اند تا جابه‌جایی بین صفحات، به‌روزرسانی داده‌ها و اجرای انیمیشن‌های گرافیکی با تاخیر کم انجام شود. حافظه داخلی با ظرفیتی در حد Flash ROM:256MB|RAM:256MB برای ذخیره پروژه، فونت‌ها، آلارم‌ها و بخشی از آرشیو داده‌ها در نظر گرفته شده است و برای بسیاری از کاربردهای معمول و نیمه‌پیشرفته کافی است.

پیکربندی صفحات گرافیکی، آلارم‌ها، Trendها و ارتباطات این HMI از طریق نرم‌افزار مهندسی eServer/eRemote انجام می‌شود. این نرم‌افزار مجموعه‌ای از آبجکت‌های آماده، درایورهای ارتباطی و امکانات شبیه‌سازی را در اختیار مهندسین قرار می‌دهد تا بتوانند بدون برنامه‌نویسی پیچیده، یک واسط کاربر حرفه‌ای، قابل فهم برای اپراتور و هماهنگ با زبان و استانداردهای پروژه طراحی کنند.

امکانات ارتباطی و یکپارچه‌سازی با شبکه اتوماسیون

پورت Ethernet برای اتصال به شبکه صنعتی، سیستم‌های اسکادا، مانیتورینگ مرکزی و در برخی موارد امکان استفاده از Modbus TCP، پورت USB برای دانلود و آپلود سریع پروژه، به‌روزرسانی HMI و در برخی مدل‌ها ذخیره لاگ داده روی فلش در این مدل در نظر گرفته شده است تا دست طراح در انتخاب معماری ارتباطی و نحوه تبادل داده باز باشد.

کاربردهای پیشنهادی برای HMI دلتا DOP-W105B

با توجه به اندازه صفحه، رزولوشن، امکانات ارتباطی و کلاس حفاظتی، این HMI را می‌توان در سناریوهای زیر به‌خوبی به کار گرفت:

• پروژه‌هایی که نیاز به یکپارچه‌سازی با شبکه صنعتی، سیستم اسکادا یا مانیتورینگ مرکزی بر پایه Ethernet دارند.

نکات مهم در انتخاب و نصب HMI دلتا DOP-W105B

در زمان انتخاب HMI دلتا DOP-W105B لازم است اندازه نمایشگر، رزولوشن، نوع پورت‌های ارتباطی، شرایط محیطی و سطح پیچیدگی پروژه به‌دقت بررسی شود تا HMI از نظر سخت‌افزار و نرم‌افزار متناسب با نیاز واقعی سیستم انتخاب شود. همچنین توجه به کیفیت تغذیه، اجرای صحیح ارت و حفاظت در برابر نویز، استفاده از کابل‌های ارتباطی مناسب و رعایت حاشیه اطمینان در تهویه و دمای داخل تابلو، نقش مهمی در پایداری بلندمدت این تجهیز دارد.

پرسش‌های متداول درباره HMI دلتا DOP-W105B

راهنمای خرید و دریافت قیمت HMI دلتا DOP-W105B

برای انتخاب و خرید HMI دلتا DOP-W105B متناسب با نوع PLC، شبکه ارتباطی و سطح گرافیک مورد نیاز در پروژه، می‌توانید از مشاوره کارشناسان تتا صنعت استفاده کنید. تیم فنی ما با بررسی مشخصات پروژه، اندازه مناسب HMI، امکانات ارتباطی مورد نیاز و محدودیت‌های بودجه، گزینه‌ای بهینه از خانواده HMIهای دلتا را به شما پیشنهاد می‌دهد. برای استعلام قیمت به‌روز، آگاهی از موجودی و دریافت اطلاعات تکمیلی، از طریق وب‌سایت تتا صنعت یا شماره‌های تماس واحد فروش با ما در ارتباط باشید.
