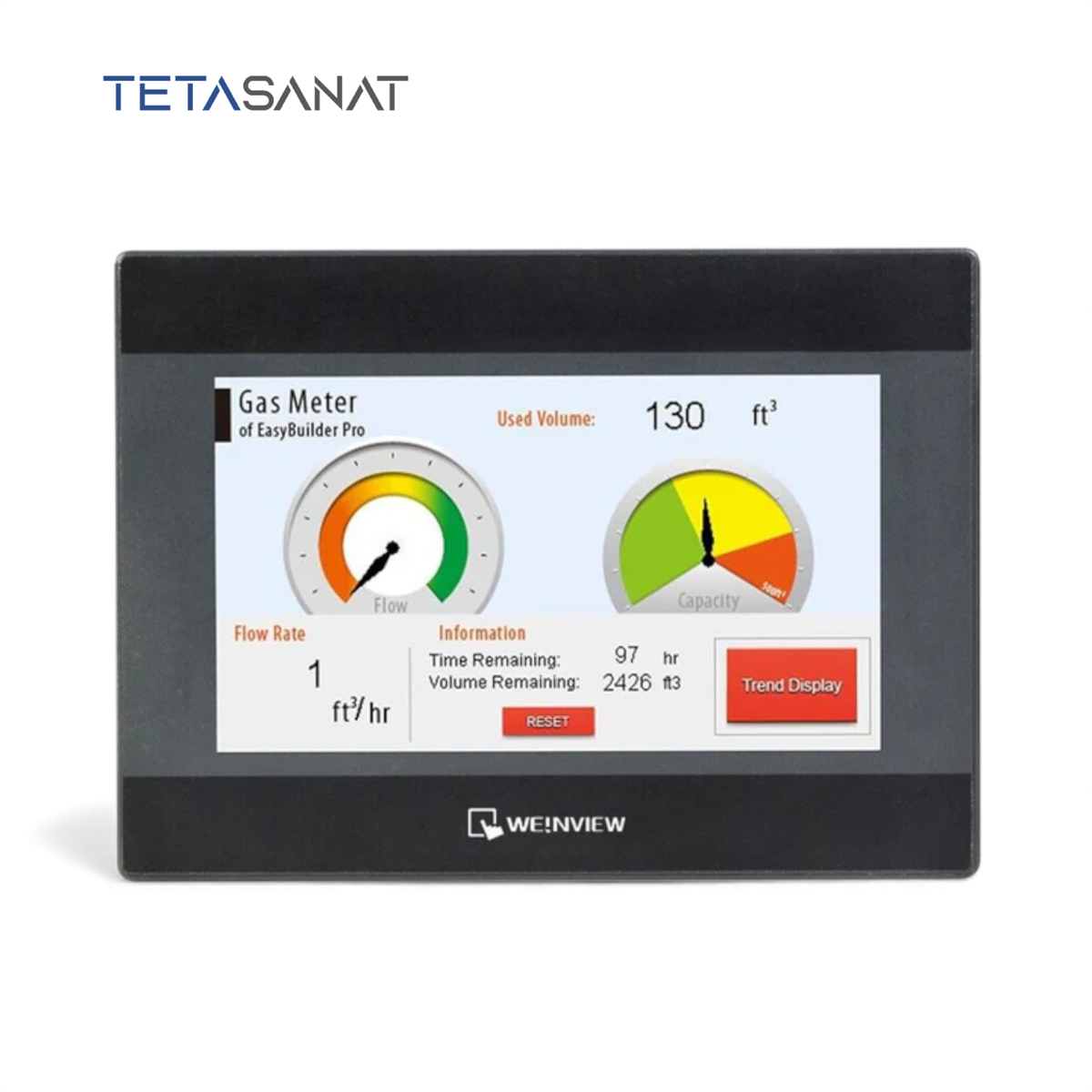

HMI وینتک MT8052IP

HMI وینتک MT8052IP یک پنل لمسی صنعتی از برند وینتک در سری iP است که برای مانیتورینگ و کنترل ماشین‌آلات و خطوط تولید در محیط‌های صنعتی طراحی شده است. در این مدل از نمایشگر 4.3inch با رزولوشن 480×272 استفاده شده است تا اپراتور بتواند فرآیند، آلارم‌ها و پارامترهای اصلی را با وضوح مناسب مشاهده و تنظیم کند. وجود درگاه Ethernet امکان اتصال HMI به شبکه صنعتی، سیستم‌های اسکادا و مانیتورینگ مرکزی را فراهم می‌کند و برای پروژه‌های مدرن یک مزیت مهم به شمار می‌آید. مدل MT8052IP با توجه به ترکیب اندازه نمایشگر، امکانات ارتباطی و نرم‌افزار مهندسی قابل استفاده، گزینه‌ای مناسب برای طراحانی است که به دنبال یک HMI قابل اعتماد و مقرون‌به‌صرفه در پروژه‌های خود هستند.

ویژگی‌های نمایشگر و طراحی مکانیکی HMI وینتک MT8052IP

نمایشگر این HMI با اندازه 4.3inch و رزولوشن 480×272 طراحی شده است تا هم متن‌ها و هم نمودارها، آلارم‌ها و آیکون‌ها با خوانایی مناسب در اختیار اپراتور قرار گیرد. میزان روشنایی صفحه با مقدار 400nit در نظر گرفته شده است تا در تابلوهای نصب‌شده در محیط‌های نسبتاً روشن نیز اطلاعات روی صفحه به‌خوبی دیده شود، به شرط آن‌که شیشه تابلو و زاویه نصب به‌درستی انتخاب شود. بدنه HMI با ابعاد 128x102x32mm طراحی شده است و به‌راحتی می‌توان با ایجاد برش مناسب روی درب تابلو، آن را نصب و با گیره‌های استاندارد پنل‌مونت تثبیت کرد. وزن تقریبی دستگاه حدود 0.25kg است و برای نصب روی درب‌های فلزی استاندارد تابلوهای کنترل محدودیتی از نظر استحکام ایجاد نمی‌کند.

شرایط کاری، تغذیه و حفاظت HMI

تغذیه این HMI به‌صورت 24VDC در نظر گرفته شده است که با استاندارد تغذیه رایج در تابلوهای کنترل هم‌خوانی دارد و انتخاب منبع تغذیه را ساده می‌کند. در بخش شرایط محیطی، بازه دمای کاری و رطوبت مجاز در دیتاشیت مشخص شده است و رعایت این محدوده برای تضمین عمر مفید و جلوگیری از خطاهای ناشی از گرما یا رطوبت بالا ضروری است. درجه حفاظتی نمای جلوی HMI برابر IP65 بوده و در صورت نصب صحیح روی درب تابلو، در برابر گردوغبار و پاشش ملایم آب از روبه‌رو مطابق همین کلاس حفاظتی عمل می‌کند.

پردازنده، حافظه و نرم‌افزار مهندسی

در بخش سخت‌افزاری، این سری از HMIها به پردازنده Dual-core RISC مجهز شده‌اند تا جابه‌جایی بین صفحات، به‌روزرسانی داده‌ها و اجرای انیمیشن‌های گرافیکی با تاخیر کم انجام شود. حافظه داخلی با ظرفیتی در حد Flash:256MB RAM:128MB برای ذخیره پروژه، فونت‌ها، آلارم‌ها و بخشی از آرشیو داده‌ها در نظر گرفته شده است و برای بسیاری از کاربردهای معمول و نیمه‌پیشرفته کافی است.

پیکربندی صفحات گرافیکی، آلارم‌ها، Trendها و ارتباطات این HMI از طریق نرم‌افزار مهندسی Weincloud | EasyBuilder Pro انجام می‌شود. این نرم‌افزار مجموعه‌ای از آبجکت‌های آماده، درایورهای ارتباطی و امکانات شبیه‌سازی را در اختیار مهندسین قرار می‌دهد تا بتوانند بدون برنامه‌نویسی پیچیده، یک واسط کاربر حرفه‌ای، قابل فهم برای اپراتور و هماهنگ با زبان و استانداردهای پروژه طراحی کنند.

امکانات ارتباطی و یکپارچه‌سازی با شبکه اتوماسیون

پورت Ethernet برای اتصال به شبکه صنعتی، سیستم‌های اسکادا، مانیتورینگ مرکزی و در برخی موارد امکان استفاده از Modbus TCP، پورت USB برای دانلود و آپلود سریع پروژه، به‌روزرسانی HMI و در برخی مدل‌ها ذخیره لاگ داده روی فلش در این مدل در نظر گرفته شده است تا دست طراح در انتخاب معماری ارتباطی و نحوه تبادل داده باز باشد.

کاربردهای پیشنهادی برای HMI وینتک MT8052IP

با توجه به اندازه صفحه، رزولوشن، امکانات ارتباطی و کلاس حفاظتی، این HMI را می‌توان در سناریوهای زیر به‌خوبی به کار گرفت:

• پروژه‌هایی که نیاز به یکپارچه‌سازی با شبکه صنعتی، سیستم اسکادا یا مانیتورینگ مرکزی بر پایه Ethernet دارند.

نکات مهم در انتخاب و نصب HMI وینتک MT8052IP

در زمان انتخاب HMI وینتک MT8052IP لازم است اندازه نمایشگر، رزولوشن، نوع پورت‌های ارتباطی، شرایط محیطی و سطح پیچیدگی پروژه به‌دقت بررسی شود تا HMI از نظر سخت‌افزار و نرم‌افزار متناسب با نیاز واقعی سیستم انتخاب شود. همچنین توجه به کیفیت تغذیه، اجرای صحیح ارت و حفاظت در برابر نویز، استفاده از کابل‌های ارتباطی مناسب و رعایت حاشیه اطمینان در تهویه و دمای داخل تابلو، نقش مهمی در پایداری بلندمدت این تجهیز دارد.

پرسش‌های متداول درباره HMI وینتک MT8052IP

راهنمای خرید و دریافت قیمت HMI وینتک MT8052IP

برای انتخاب و خرید HMI وینتک MT8052IP متناسب با نوع PLC، شبکه ارتباطی و سطح گرافیک مورد نیاز در پروژه، می‌توانید از مشاوره کارشناسان تتا صنعت استفاده کنید. تیم فنی ما با بررسی مشخصات پروژه، اندازه مناسب HMI، امکانات ارتباطی مورد نیاز و محدودیت‌های بودجه، گزینه‌ای بهینه از خانواده HMIهای صنعتی را به شما پیشنهاد می‌دهد. برای استعلام قیمت به‌روز، آگاهی از موجودی و دریافت اطلاعات تکمیلی، از طریق وب‌سایت تتا صنعت یا شماره‌های تماس واحد فروش با ما در ارتباط باشید.
